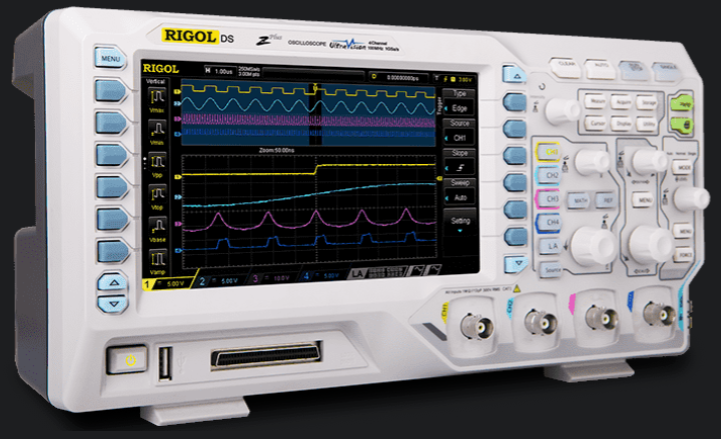

DS1000Z 系列数字示波器
DS1000Z 系列数字示波器采用 UltraVision 技术平台，具备深存储、高波形捕获率的特性，性价比高。其中 DS1000Z Plus 系列标配数字通道接口，搭配 RPL1116 逻辑探头可升级为全功能的 MSO。
起步价：¥2999（含税）
模拟带宽：最高 100MHz
最高实时采样率：1GSa/s
模拟通道数：4
最大存储深度：24Mpts
最高波形捕获率：30,000wfm/s
特点
标配 4 通道：以 2 通道的价格获得 4 通道产品，标准配置 4 个模拟通道，便于同时测量多路信号。
大存储深度：标配 12M，选配可达 24M 超长存储深度（数字通道 6M 标配，选配 12M ），可兼顾波形全局与细节，在长时间内保持最高采样率，避免漏失波形变化。
硬件波形录制和回放功能：提供波形录制功能选件，可记录并回放波形，帮助找出故障。
串行总线触发和解码：提供总线触发和解码选件，支持 RS232/UART、I2C、SPI 总线。
数字荧光显示：具备多级灰度显示能力，呈现类似荧光显示效果，使波形变化清晰可见。
混合信号分析能力：MSO 型号提供 16 路数字逻辑通道，方便同时测试多路模拟和数字信号，便于进行逻辑信号分析，DS1000Z Plus 可升级为 MSO。
双路 25MHz 信号源：部分型号带有双路 25MHz 任意波形发生器，集示波器、逻辑分析仪及信号源功能于一体，带来高效测试体验。
型号参数及价格
| 型号 | 模拟带宽 | 模拟通道数 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 | 内置信号源 | 价格（含税） |
|---|---|---|---|---|---|---|---|---|
| DS1054Z | 50MHz | 4 | 1GSa/s | 24Mpts | 30,000wfm/s | - | - | ¥2999 |
| DS1074Z Plus | 70MHz | 4 | 1GSa/s | 24Mpts | 30,000wfm/s | 16（Probe opt.） | - | ¥3599 |
| DS1074Z - S Plus | 70MHz | 4 | 1GSa/s | 24Mpts | 30,000wfm/s | 16（Probe opt.） | 2CH | ¥5599 |
| DS1104Z Plus | 100MHz | 4 | 1GSa/s | 24Mpts | 30,000wfm/s | 16（Probe opt.） | - | ¥3999 |
| DS1104Z - S Plus | 100MHz | 4 | 1GSa/s | 24Mpts | 30,000wfm/s |
相关资料、配件及价格
手册资料：有 DS1000Z 快速指南（V1.0）、DS1000Z 用户手册（V1.0）、DS1000Z 数据手册（V1.0）、DS1000Z 编程手册（V1.0）。
探头
无源探头：PVP3150（150MHz，10:1/1:1，无源高阻探头，¥200 含税）、RP1010H（10kV 50MHz 高压探头，¥2000 含税）等。
电流探头：RP1000P（4CH 电流探头电源，¥8800 含税）、RP1005C（10MHz,150A，¥25800 含税）等。
高压差分探头：PHA1150（高压差分探头，DC - 100MHz，1500V，¥6500 含税）、PHA0150（高压差分探头，DC - 70MHz，1500V，¥4900 含税）等。
逻辑分析仪探头：RPL1116（16 通道有源逻辑分析仪探头 ）。
其他配件：BAG - DS1000（仪器包，¥350 含税）、CB - USBA - USBB - FF - 150（USB 数据线，150cm，¥20 含税）、RM - DG4000/DS1000Z（机架安装套件，¥980 含税）、UPA - DS（电源分析选件，¥6098 含税）。
