CR4201 10G 时钟恢复模块 |联讯仪器 (在产)

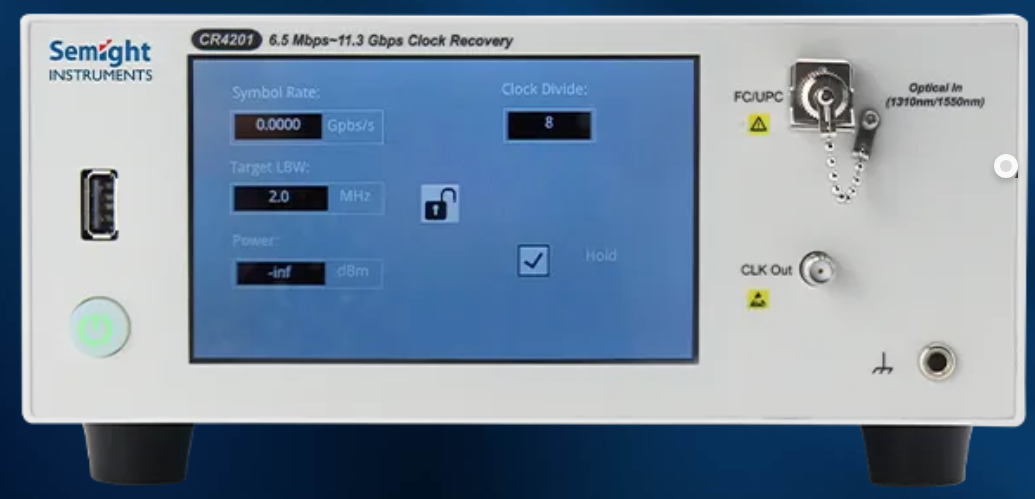

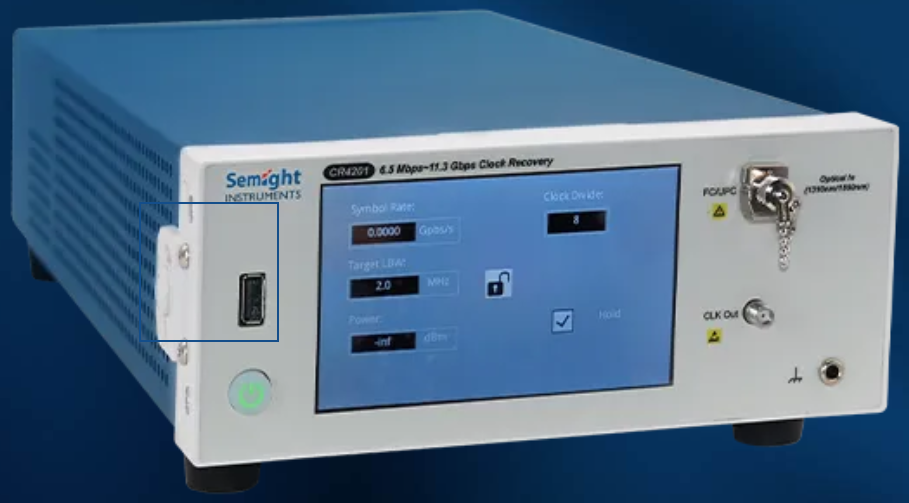

10G 时钟恢复单元 CR4201
联讯仪器的 CR4201 时钟恢复模块主要用于从光信号中恢复时钟，适用于待测信号只有光信号输出而无时钟输出的测试场景。
功能特点
速率自适应：支持 1.25 - 10.3125Gbps 速率范围，能自动适配输入信号速率。
单多模一体机：可同时支持单模和多模光信号的时钟恢复。
高灵敏度：单模和多模的最小光功率为 -20dBm。
可调环路带宽：环路带宽在 500K - 3.5M 之间可调。
软件功能：界面 GUI 直观简洁，方便配置系统。
技术规格
时钟恢复速率范围：1.25 - 10.3125Gbps（自适应）。
光接口：FC/UPC。
输入功率：＞ -20dBm。
触发时钟分频输出：1/2、1/4、1/8、1/16。
输出幅度：200 - 600mV。
时钟输出电口特征阻抗：50Ω。
输出上升 / 下降时间（20% - 80%）：＜100ps。
PLL 带宽抖动传递函数：500kHz/1MHz/1.5MHz/2.0MHz/2.5MHz/3.0MHz/3.5MHz。
抖动峰值：0.01dB @ OC - 3/ OC - 12；0.014dB @ OC - 48/8GFC/OC - 192。
抖动容限：满足标准规范要求。
输出抖动：＜4.5mUI @ OC - 192；＜5mUI @ 8GFC；＜2.5mUI @ OC - 48,12kHz to 20MHz；＜0.7mUI @ OC - 12,12 kHz to 5 MHz；＜0.2mUI @ OC - 3,12 kHz to 1.3 MHz。

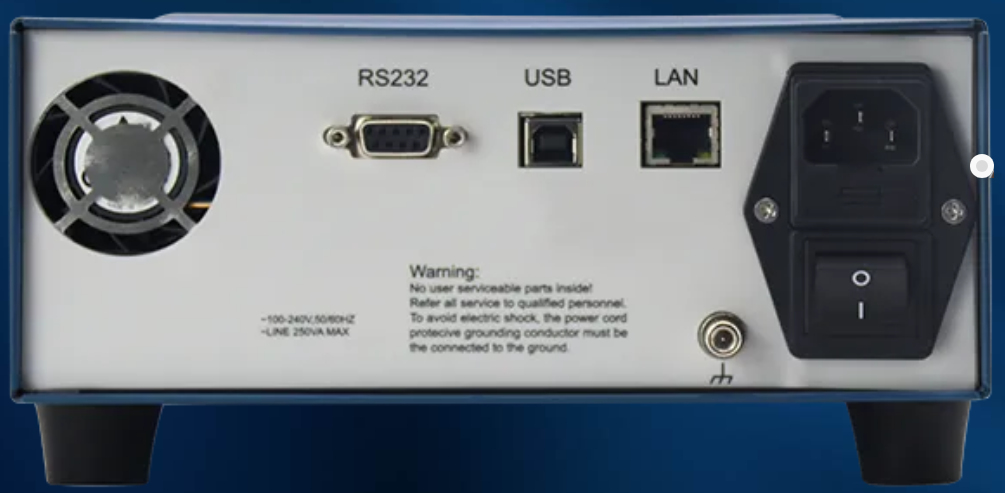

电源：电压范围 100 - 240VAC，频率范围 50/60Hz，最大功率 250W，保险丝规格 T3.15AL 250VAC。
| 时钟恢复速率范围 | 1.25~10.3125 Gbps (自适应) |
| 光接口 | FC/UPC |
| 输入功率 | >-20 dBm |
| 触发时钟分频输出 | 1/2, 1/4, 1/8, 1/16 |
| 输出幅度 | 200~600 mV |
时钟输出电口特征阻抗 | 50 Ω |
| 输出上升/下降时间（20%~80%） | ＜100 ps |
PLL 带宽抖动传递函数 | 500 kHz/1 MHz/1.5 MHz/2.0 MHz/2.5 MHz/3.0 MHz/3.5 MHz |
| 抖动峰值 | 0.01dB @ OC-3/ OC-12 0.014dB @ OC-48/8GFC/OC-192 |
| 抖动容限 | 满足标准规范要求 |
| 输出抖动 | <4.5mUI @ OC-192 <5mUI @ 8GFC <2.5mUI @ OC-48,12kHz to 20MHz <0.7mUI @ OC-12,12 kHz to 5 MHz <0.2mUI @ OC-3,12 kHz to 1.3 MHz |
| 电源 | 电压范围：100-240 VAC，频率范围：50/60 Hz 最大功率：250 W，保险丝规格：T3.15AL 250 VAC |
