4x25G 误码分析仪 MBT5210

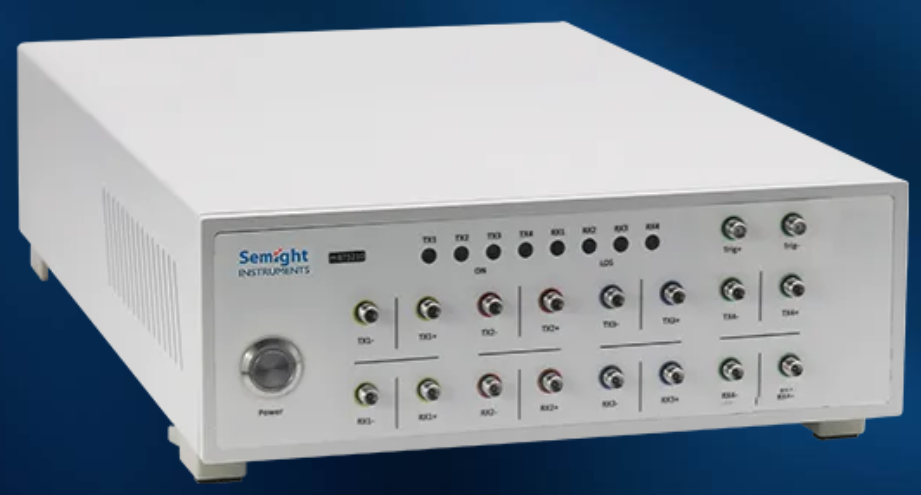

联讯仪器的 MBT5210 是一款高性能
4×25G 误码分析仪，支持单或双通道配置，在通信测试领域应用广泛。
产品概述：MBT5210 高性能 4×25G 误码分析仪，速率覆盖 9.953 - 28.2 Gbps 等标准速率，具备高信号质量，能产生多种工业标准 PRBS 伪随机码序列，支持多种触发信号输出，内置时钟恢复功能，支持切换输入极性，测试结果重复性高且可溯源，可通过 USB 控制接口调用外部 API（如 LabVIEW、C#）进行完全控制。
功能特点
多速率：覆盖 9.953 - 28.2 Gbps 的协议标准测试速率，满足不同场景的测试需求。
并行高效：4 个通道在硬件上相互独立，可进行高效并行测试，提升测试效率。
高性能：具有快速上升沿和低固有抖动的特性，保障信号质量。
码型丰富：支持常用 PRBS 码型（2⁷ -1，2⁹ -1，2¹⁵ -1，2²³ -1，2³¹ -1）、方波及自定义码型，满足多样化测试要求。
接受灵敏度高：灵敏度＜40 mV，可用于多串行通道信号完整性测试、电光收发模块测试、电信 / 数通领域的器件 / 模块及系统 DVT 测试以及网络设备安装维护测试等。
技术指标
码型发生器：输出类型为差分 / 单端，调制格式为 NRZ；数据码型丰富多样；数据速率 9.953 - 28.2 Gbps，频率精度 ±50 ppm；输出幅度（差分）600 - 800 mVp-p，上升时间（20 - 80%）＜16 ps，下降时间（20 - 80%）＜16 ps，抖动＜515 fs，连接器为 2.92 mm female，50 Ω。
时钟和触发输出：支持差分 / 单端时钟输出，时钟分频比可设置；输出幅度＞300 mV，输出类型为差分、交流耦合，连接器为 2.92 mm female，50 Ω。
误码探测器：输入类型包括差分和单端，输入阻抗 100 Ω，输入幅度 1000 mVp-p，灵敏度＜40 mV，终端为 AC - 交流耦合；数据码型与码型发生器部分常用码型一致；数据速率 9.953 - 28.2 Gbps，输入幅度范围（差分）40 - 1000 mV；采用内置时钟恢复模式，同步类型为自动同步（电平 / 相位），连接器为 2.92 mm female，50 Ω。
关键词:
码型发生器
| 数据输出 | |
| 输出类型 | 差分/单端 |
| 调制格式 | NRZ |
| 数据码型 | 27-1, 29-1, 215-1, 223-1, 231-1,方波，用户自定义码型 |
| 数据速率 | 9.953~28.2 Gbps |
| 频率精度 | ± 50 ppm |
| 输出幅度(差分) | 600~800 mVp-p |
| 上升时间(20 – 80%) | ＜16 ps |
| 下降时间(20 – 80%) | ＜16 ps |
| 抖动 | ＜515 fs |
| 连接器 | 2.92 mm female，50 Ω |
时钟和触发输出：支持差分/单端时钟输出，时钟分频比可以设置
| 输出幅度 | ＞300 mV |
| 输出类型 | 差分，交流耦合 |
| 连接器 | 2.92 mm female，50 Ω |
误码探测器
| 输入类型 | 差分 |
| 单端 | |
| 输入阻抗 | 100 Ω |
| 输入幅度 | 1000 mVp-p |
| 灵敏度 | <40 mV |
| 终端 | AC-交流耦合 |
| 数据码型 | 27-1, 29-1, 215-1, 223-1, 231-1 |
| 数据速率 | 9.953~28.2 Gbps |
| 输入幅度范围(差分) | 40~1000 mV |
| 时钟模式 | 内置时钟恢复 |
| 同步类型 | 自动同步（电平/相位） |
| 连接器 | 2.92 mm female，50 Ω |
