频率范围：700MHz至8/14/20/26.5/40GH
LPDA Hybrid
驻波比：< 2:1
增益：13dBi/11dBi
射频接口：2.92 mm K (f)
最大发射功率：100 W CW (15 GHz)
重量：1200g/1400g
尺寸：590x360x30 mm
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品

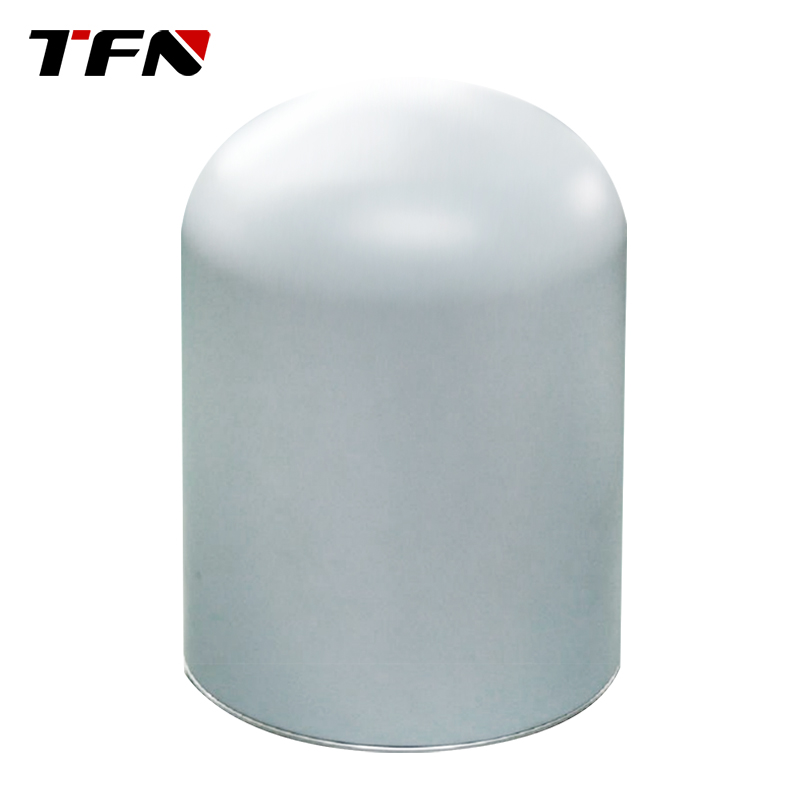

频率范围:垂直极化 20MHZ-8GHZ支持测向体制:瓦特森·瓦特、相关干涉仪测向体制170MHZ~1300MHz垂直极化天线阵21.3GHZ~3GHz垂直极化天线阵33GHz~8GHz垂直极化天线阵4天线阵形式:8+1圆阵列极化方式:垂直极化
频率范围:1GHz至3GHz;3GHz至8GHz极化方式:垂直极化天线测向灵敏度:1~10uV/m(typ)天线测向准确度:≤1°RMS(无反射环境测试)测向天线通道:2
内置移相器与开关矩阵测向过程测向方法：沃森瓦特与相关干涉仪测向不确定度：f < 200 MHz: < 3° RMS (typ) | f > 200 MHz: < 1° RMS (typ)内置电子罗盘内置带天线及PPS的GNSS接收器直径： 480 mm自动测向天线 10 MHz 至8 GHz高频电缆， DC 至8 GHz，N 至SMA， 50 Ohm，5 mADFA 汽车吸盘吸附装置选件：自动测向天线控制“测向视图”
同厂商产品
频率范围:1GHz~18GHZ天线阵频率分段:1GHz~3GHz天线阵1 3GHz~8GHz天线阵2 8GHz ~18GHz天线阵3天线阵元数量:8+1支持测向体制:相关干涉仪、空间谱估计测向体制极化:垂直极化测向通道:2
频率范围：700MHz至2.5/4/60GHzLPDA无源驻波比：< 2:1最大增益：5dBi射频接口：SMA (f)1/4" Thread重量：270g尺寸：340x200x25 mm
频率范围：680MHz至8/10/20GHzLPDA有源最大增益：45dBi射频接口：SMA (f)1/4" Thread重量：270g尺寸：340x200x25 mm
- 1
- »
HyperLOG® PRO 70系列 700MHz至8/14/20/26.5/40GHz定向测量测向天线|安诺尼 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

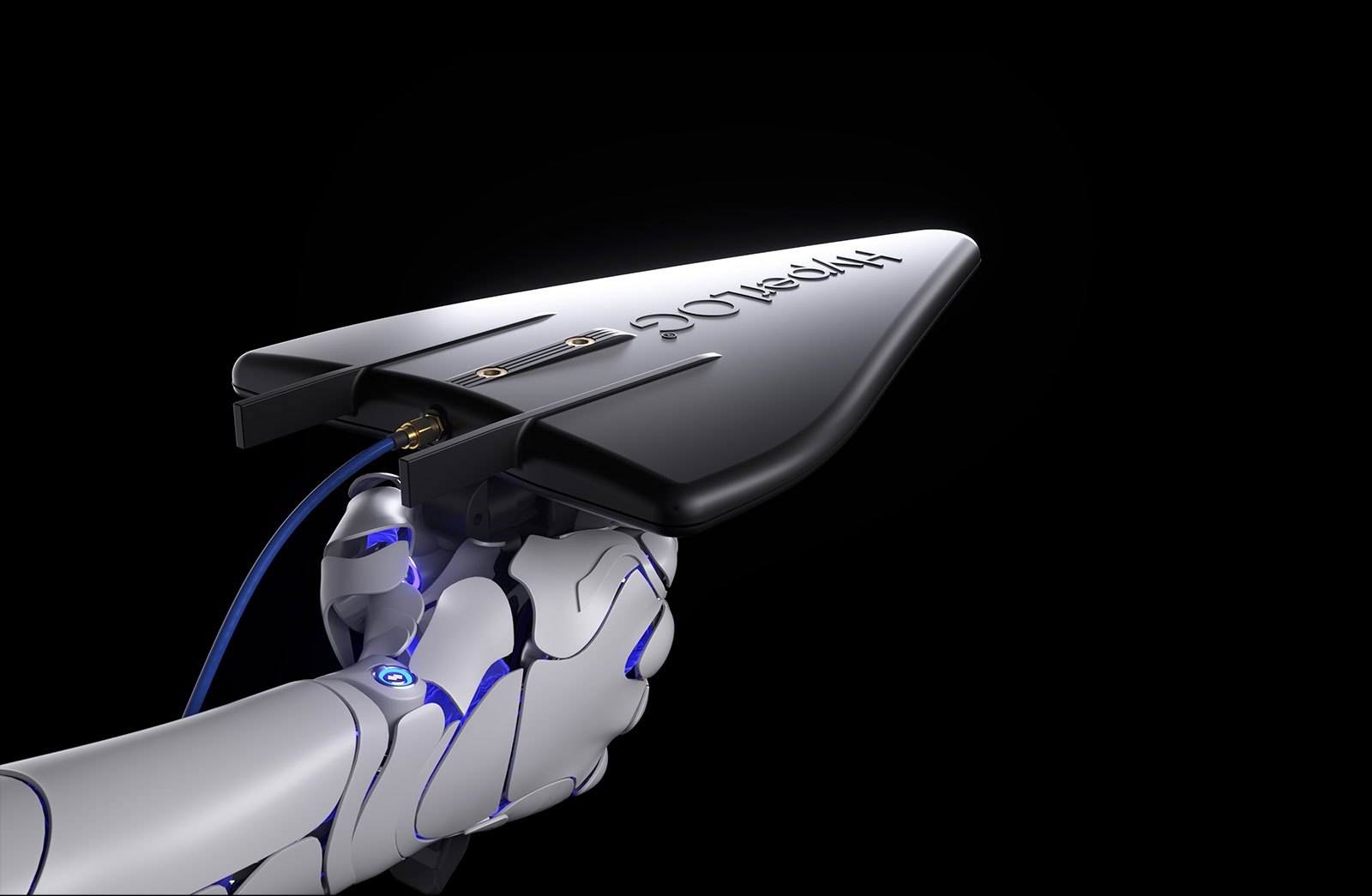

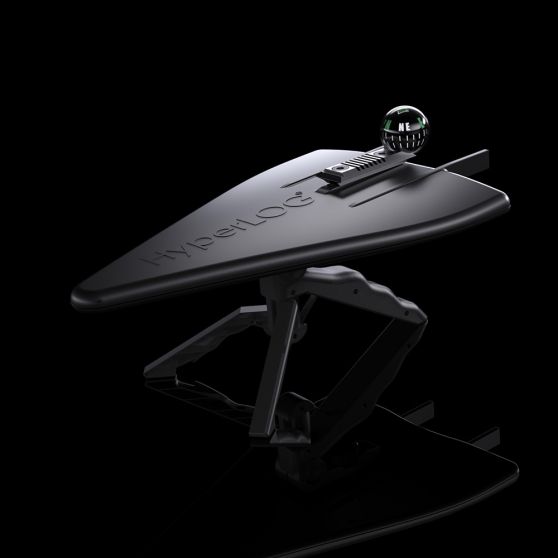

HyperLOG® PRO 70系列 700MHz至8/14/20/26.5/40GHz定向测量测向天线|安诺尼
安诺尼的HyperLOG PRO测量天线在测试的全频率范围内提供非常平坦的增益响应，这使它们成为精确的预符合测试或现场调查的完美测量工具。
如果连接到测试接收机或频谱分析仪，LPDA提供了一个非常简单的功率(dBm)到场强(V/m或W/m²)的转换。测试天线的窄波束宽度提供了高方向性，可以很容易地确定被测射频辐射源。
每一个HyperLOG PRO 天线在出厂前都经过厂家实验室的严格测试，并配备了高质量的黄金涂层，高科技天线外壳(天线罩)，提供了防止机械损坏和环境影响。
| HyperLOG°PR07080 €998 | ||||
| Dimensions [LxWxD] | 590x360x30 mm | Nominal Impedance | 50 Ohm | |
| Weight | 1200g | Calibration Points | 293 (25MHz steps) | |
| Design | LPDA Hybrid | VSWR(typ.) | <1.3:1 | |
| Gain (typ.) | 11 dBi | Max.Transmission Power | 100 W CW(6GHz) | |
| RF Connection | SMA① | Antenna Factor | 22-39 dB/m | |
| Frequency Range | 700 MHz-8GHZ | HPBW | min.25° | |
| HyperLOGPRO 70140 €1,498 | ||||
| Dimensions [LxWxD] | 590x360x30 mm | Nominal Impedance | 50 Ohm | |
| Weight | 1200g | Calibration Points | 533 (25MHz steps) | |
| Design | LPDA Hybrid | VSWR(typ.) | <1.3:7 | |
| Gain (typ.) | 13 dBi | Max.Transmission Power | 100WCW(6GHz) | |
| RF Connection | SMA(f) | Antenna Factor | 22-41 dB/m | |
| Frequency Range | 700 MHz-14GHZ | HPBW | min.22° | |
| HyperLOG°PRO 70200 €1,998 | ||||
| Dimensions [LxWxD] | 590x360x30 mm | Nominal Impedance | 50 Ohm | |
| Weight | 1200g | Calibration Points | 773(25MHz steps | |
| Design | LPDA Hybrid | VSWR(typ.) | <1.3:1 | |
| Gain (typ.) | 13 dBi | Max.Transmission Power | 100WCW(6GHz) | |
| RF Connection | SMA(f) | Antenna Factor | 22-46 dB/m | |
| Frequency Range | 700 MHz-20GHZ | HPBW | min.22° | |
| HyperLOG°PRO 70260 €2,798 | ||||
| Dimensions [LxWxD] | 590x360x30 mm | Nominal Impedance | 50 Ohm | |
| Weight | 1200g | Calibration Points | 1033 (25MHz steps) | |
| Design | LPDA Hybrid | VSWR(typ.) | <1.3:7 | |
| Gain (typ.) | 13 dBi | Max.Transmission Power | 100WCW(6GHz) | |
| RF Connection | 2.92 mm Kf) | Antenna Factor | 22-50 dB/m | |
| Frequency Range | 700 MHz-26.5 GHZ | HPBW | min.17° | |
HyperLOG® PRO 7080X €2,498
HyperLOG® PRO 70140X €2,998
HyperLOG® PRO 70200X €3,498
