频率范围：680MHz至8/10/20GHz
LPDA
有源
最大增益：45dBi
射频接口：SMA (f)
1/4" Thread
重量：270g
尺寸：340x200x25 mm
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
频率范围：9kHz至8GHz增益：15dB（9kHz~20MHz）16dB（20MHz~500MHz）12dB（500MHz~8000MHz极化方式：水平或垂直+6V DC(4节7号电池)
频率覆盖：9KHz至8GHz4天线1手柄
同厂商产品

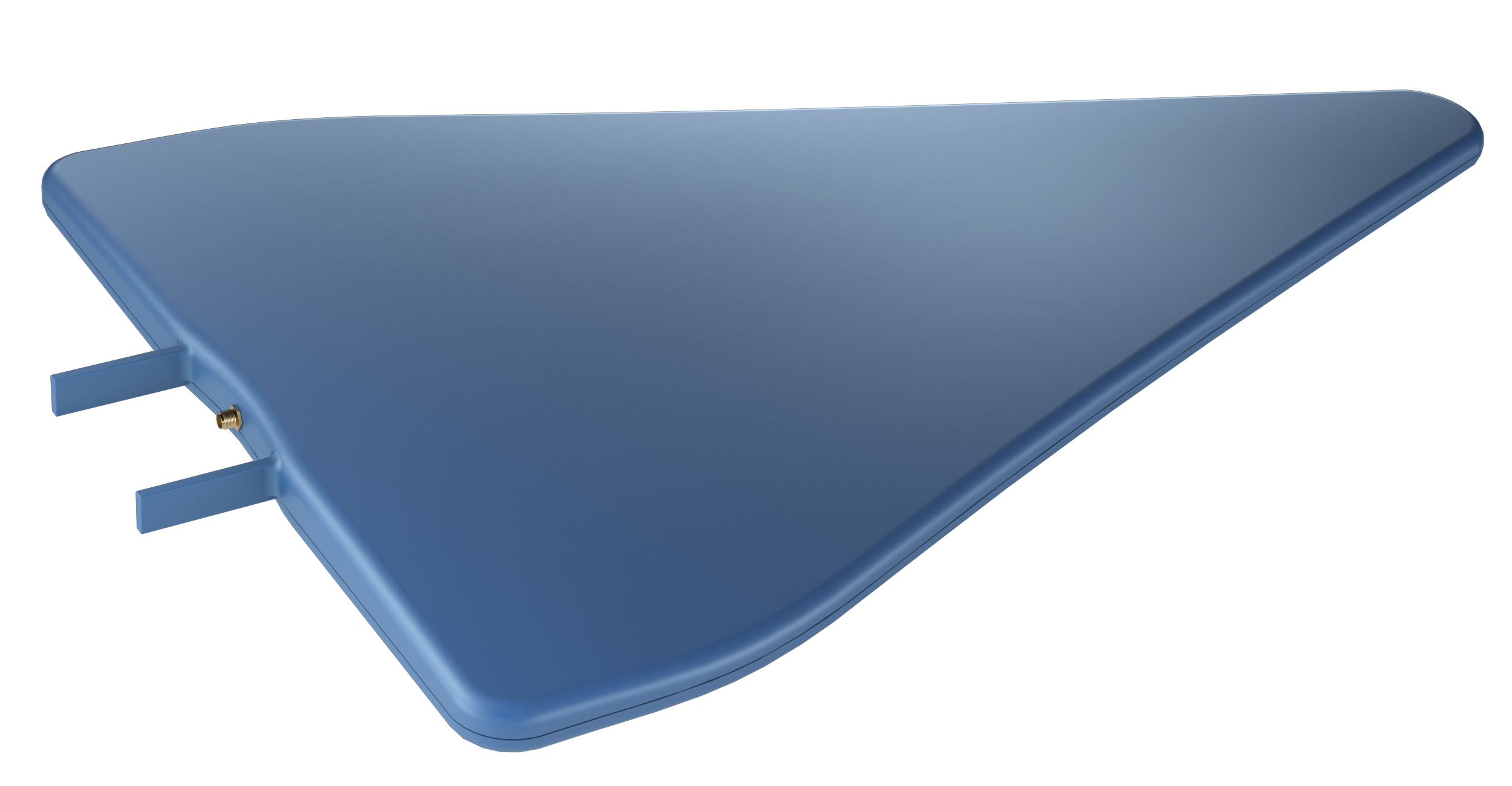

频率范围：680MHz至8/10/18/25/35GHzLPDA无源最大增益：6dBi射频接口：SMA (f)1/4" Thread重量：250g尺寸：340x200x25 mm
频率范围：700MHz至2.5/4/60GHzLPDA有源驻波比：< 2:1最大增益：45dBi射频接口：SMA (f)1/4" Thread重量：270g尺寸：340x200x25 mm
频率范围：700MHz至8/14/20/26.5/40GHLPDA Hybrid驻波比：< 2:1增益：13dBi/11dBi射频接口：2.92 mm K (f)最大发射功率：100 W CW (15 GHz)重量：1200g/1400g尺寸：590x360x30 mm
- «
- 1
- »

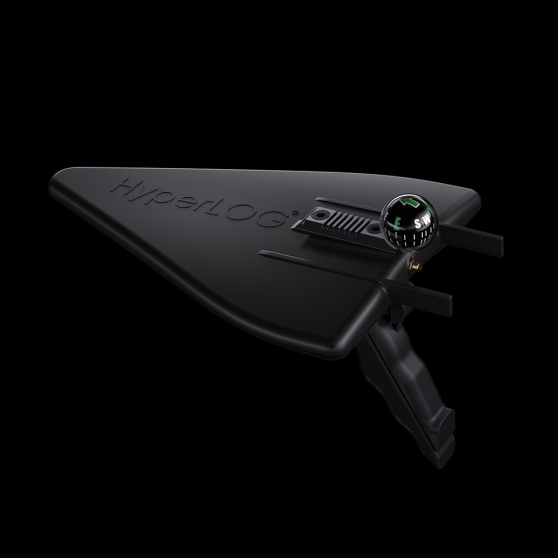

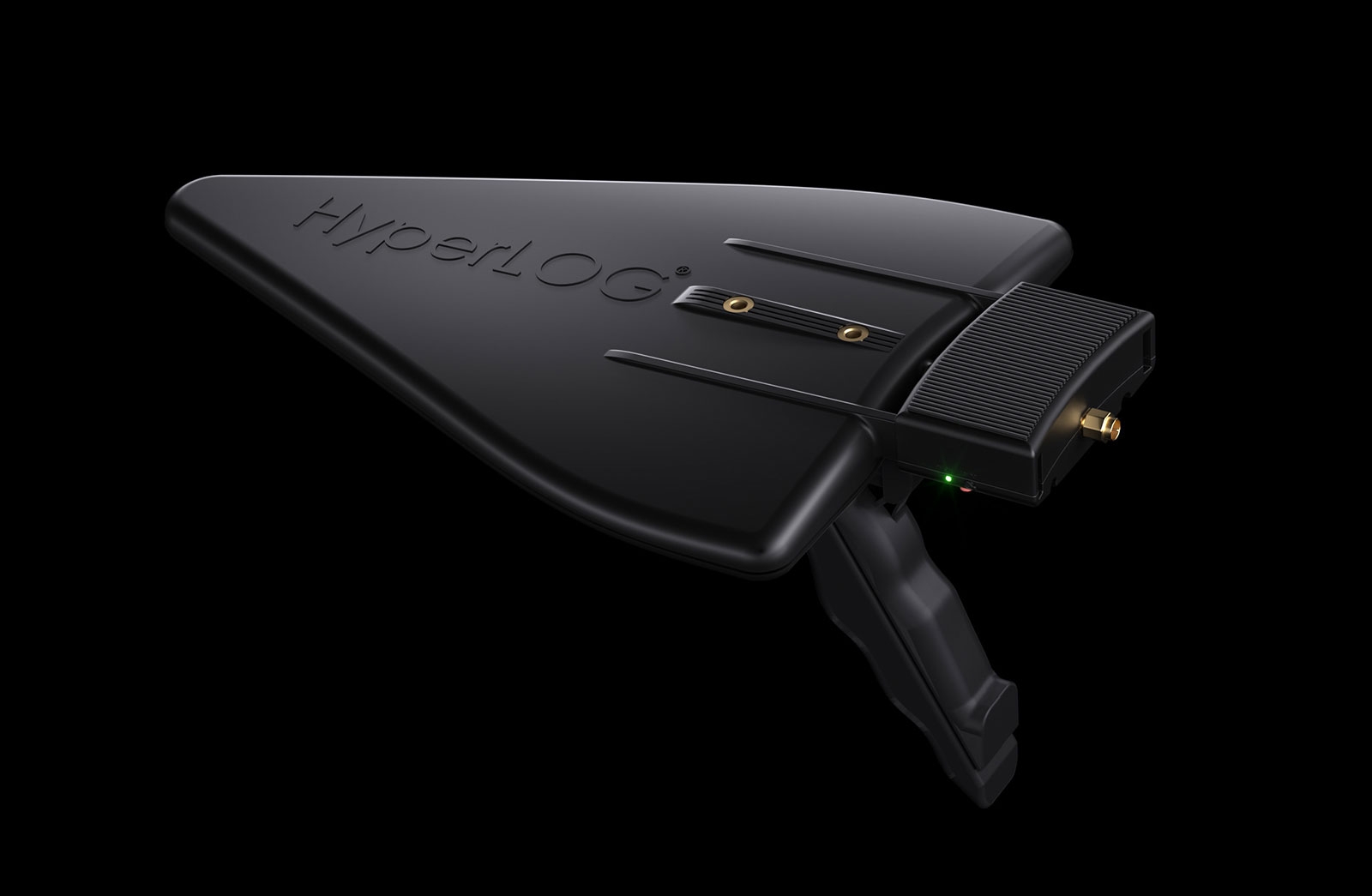

HyperLOG X 系列60X 680MHz至8/10/20GHz 有源定向天线|安诺尼 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
通过HyperLOG X系列，Aaronia提供了低成本的有源定向天线，但又能满足最高要求。HyperLOG X 系列支持 380 MHz 至 20 GHz 的宽频率范围。这意味着天线可用于测量（有源）雷达、蜂窝无线电、WLAN、蓝牙等。每根 HyperLOG® 天线在发货前都经过我们实验室的严格测试，并配备了高质量的镀金层、防止机械损坏和环境影响的高科技天线外壳（天线罩）、集成的三脚架连接器和具有过度旋转保护的 SMA 连接器。
所有 HyperLOG X 天线都是有源天线，即它们配备了极低噪声放大器。这可以通过集成的可充电电池（运行时间约为 3-4 小时）或通过封闭的电源装置进行操作。因此，天线的增益可以增加到45 dBi以上（以前为5 dBi）。因此，新型 HyperLOG X 天线可能是市场上最灵敏的 LogPer 测向天线。
高增益，用于检测最弱的射频源
用于天线保护的特殊形状天线罩
低噪声前置放大器，集成可充电电池
内部EEprom，用于读取校准数据（通过USB）
覆盖不同的移动无线电频率
镀金，性能稳定
适用于场强和EMC测量
紧凑而坚固的设计
供货范围
HyperLOG X 天线、校准数据、带泡沫嵌件的铝制设计手提箱、带迷你三脚架功能的坚固旋入式手枪式握把手柄、SMA 工具。
| HyperLOG® 6080 X | HyperLOG® 60100 X | HyperLOG® 60200 X | |
|---|---|---|---|
| Design | log-periodic | ||
| Frequency Range | 680MHz-8GHz | 680MHz-10GHz | 680MHz-20GHz |
| Preamp Noise | Linear increase, 100MHz: 3,5dB, 3GHz: 4dB, 6GHz: 4,5dB | ||
| Preamp Gain (typ.) | Linear fall-off, 1MHz: 40dB; 3GHz: 37,5dB; 6GHz: 35dB | ||
| Nominal impedance | 50 Ohm | ||
| VSWR (typ.) | <1:2 | ||
| Gain (typ.) | 45dBi | 45dBi | 19dBi |
| Calibration Points | 733 (10MHz-Steps) | 933 (10MHz-Steps) | 389 (50MHz-Steps) |
| RF-Connector | SMA-Connector (18GHz) or N-Connector via Adapter | ||
| Dimensions (L/W/D) | 390x200x25 mm | ||
| Weight | 400g | ||
| Warranty | 2 Years | ||
关键词:
通过HyperLOG X系列，Aaronia提供了低成本的有源定向天线，但又能满足最高要求。HyperLOG X 系列支持 380 MHz 至 20 GHz 的宽频率范围。这意味着天线可用于测量（有源）雷达、蜂窝无线电、WLAN、蓝牙等。每根 HyperLOG® 天线在发货前都经过我们实验室的严格测试，并配备了高质量的镀金层、防止机械损坏和环境影响的高科技天线外壳（天线罩）、集成的三脚架连接器和具有过度旋转保护的 SMA 连接器。
所有 HyperLOG X 天线都是有源天线，即它们配备了极低噪声放大器。这可以通过集成的可充电电池（运行时间约为 3-4 小时）或通过封闭的电源装置进行操作。因此，天线的增益可以增加到45 dBi以上（以前为5 dBi）。因此，新型 HyperLOG X 天线可能是市场上最灵敏的 LogPer 测向天线。
高增益，用于检测最弱的射频源
用于天线保护的特殊形状天线罩
低噪声前置放大器，集成可充电电池
内部EEprom，用于读取校准数据（通过USB）
覆盖不同的移动无线电频率
镀金，性能稳定
适用于场强和EMC测量
紧凑而坚固的设计
供货范围
HyperLOG X 天线、校准数据、带泡沫嵌件的铝制设计手提箱、带迷你三脚架功能的坚固旋入式手枪式握把手柄、SMA 工具。
| HyperLOG® 6080 X | HyperLOG® 60100 X | HyperLOG® 60200 X | |
|---|---|---|---|
| Design | log-periodic | ||
| Frequency Range | 680MHz-8GHz | 680MHz-10GHz | 680MHz-20GHz |
| Preamp Noise | Linear increase, 100MHz: 3,5dB, 3GHz: 4dB, 6GHz: 4,5dB | ||
| Preamp Gain (typ.) | Linear fall-off, 1MHz: 40dB; 3GHz: 37,5dB; 6GHz: 35dB | ||
| Nominal impedance | 50 Ohm | ||
| VSWR (typ.) | <1:2 | ||
| Gain (typ.) | 45dBi | 45dBi | 19dBi |
| Calibration Points | 733 (10MHz-Steps) | 933 (10MHz-Steps) | 389 (50MHz-Steps) |
| RF-Connector | SMA-Connector (18GHz) or N-Connector via Adapter | ||
| Dimensions (L/W/D) | 390x200x25 mm | ||
| Weight | 400g | ||
| Warranty | 2 Years | ||
