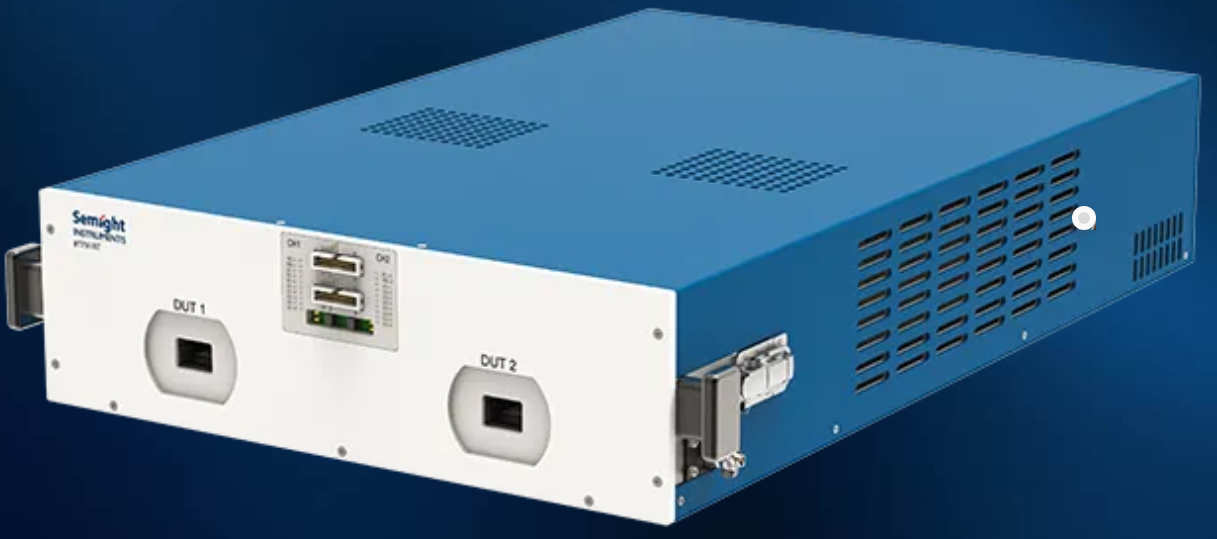

800G 光模块测试仪 MTP8102

产品概述：通过环境温度设置，可实现对 800G OSFP、800G QDD 等光模块在不同温度下的误码测试。该系列集成式 MCB 测试卡方便 DUT 插拔式测试，集成标准光源插口，节省测试台空间和成本。内部误码仪支持 4 电平脉冲幅度调制（PAM4）和非归零（NRZ）信号，符号率高达 60Gbaud，覆盖 200/400/800GbE 和 CEI - 112G 标准，可用于物理层表征和一致性测试。
功能特点
- 独立配置：支持 NRZ 或 PAM4 信号制式独立配置。
- 多速率：支持 24.33 - 60Gbaud 的速率范围。
- FEC 分析：支持 FEC 仿真测试分析。
- 码型丰富：涵盖 SSPRQ/JP03A/JP03B/LIN/ 方波 / 自定义码型等多种码型。
- 分频输出：触发信号支持 4 分频 - 128 分频输出。
- 高性能：具有快速上升下降沿、低固有抖动的特点。
- 高功率：支持发射端高功率模式输出。
- 强大数据分析功能：具备灵活的数据库管理功能，有助于研发人员深度分析数据。
产品规格
- 型号配置：产品型号为 MTP8102，具体有 MTP8102 - DT - N 等，可测试 800G OSFP 和 800G QDD 模块，测试数量均为 2 个。其中，ST 表示单面 TEC 控温控制，DT 表示双面 TEC 温度控制，G 表示配置光源接口，N 表示不配置标准光源接口。
- 码型发生器指标：输出类型为差分 PAM4/NRZ；终端类型包括差分 100Ω、单端 50Ω 且交流耦合；数据码型多样；数据符号速率多种可选（未来支持更多扩展速率）；频率精度（典型值）为 ±50ppm；最大输出幅度（差分）为 600mVp - p（发射端口净测量值）；以 56.25Gbps NRZ 信号测量，上升时间（20% - 80%）和下降时间（20% - 80%）均 < 10ps；数据输出 RMS 抖动 < 350fs。
- 触发输出指标：输出幅度 > 300mVp - p；输出类型为交流耦合、单端；分频比可设置；连接器为 2.92mm female，50Ω；支持 RF 开关切换 A/B 各 4 组触发切换。
- 误码分析指标：输入类型为差分 PAM4/NRZ；终端 AC－交流耦合；输入阻抗 100Ω；接收幅度（差分）为 100 - 600mVp - p（接收端净输入值），接收灵敏度（差分）为 100mVp - p（输入幅值 <100mVp - p 时，误码率可能达 e - 3 甚至 LOS）；数据码型多样，数据速率多种可选；支持信噪比测试；采用内置时钟恢复模式，同步类型为自动同步 (电平 / 相位)。
- 温度控制指标：控温方式为接触式 TEC 控温；升降温范围方面，TEC 设置温度为 - 10℃ - 85℃，模块上报温度为 - 5℃ - 85℃；稳定性为单通道 ±1℃；控温精度 ±0.1℃；升降温效率受使用现场温度环境、待测模块种类和水冷机冷量功率影响。
- 光模块电压调制（拉偏测试）指标：输出范围为 3.069 - 3.5V。
- 通用指标：适用于室内使用；工作温度 0℃至 + 55℃，相对湿度 30% 至 80% 无冷凝；储存温度 - 30℃至 70℃，相对湿度 10% 至 90% 无冷凝；工作海拔 0m 至 2000m，储存海拔 0m 至 4600m；电源电压范围 100 - 240VAC，频率范围 50/60Hz，最大功率 500W，保险丝规格 F10AL 250VAC；预热时间 10 分钟；体积为 132mm×445mm×684.4mm，净重≤10.0kg。

关键词:

产品规格

800G 光模块测试仪规格型号
产品名称	产品型号	模块种类	测试数量
MTP8102	MTP8102-DT-N	800G OSFP 800G QDD	2 2
型号说明： ST：单面TEC控温控制 DT：双面TEC温度控制 G: 配置光源接口 N: 不配置标准光源接口

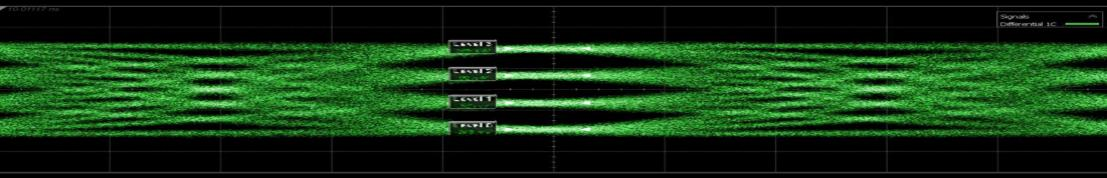

*SSPRQ码型@53.125 Gbaud，差分眼图@Keysight DCA 1092C

码型发生器指标
	输出类型	差分 PAM4/NRZ
	终端类型	差分 100 Ω，单端 50 Ω；交流耦合
	数据码型	PRBS 7/9/11/13/15/23/31，PRBS7~31Q SSPRQ，JP03A/03B，线形测试码型，CJT，方波用户自定义码型 (64 比特长度)
	数据符号速率(Gbaud)①	24.33/24.8832/25/25.78125/26.5625/27.89/27.95/28.05 /28.125/28.2/28.9/30/48.66/49.7664/51.5625/53.125/56 /56.25/56.4/57.8/60
	频率精度(典型值)	±50 ppm
	最大输出幅度(差分)②	600 mVp-p
	上升时间(20%–80%)③	<10 ps
	下降时间(20%–80%)③	<10 ps
	数据输出 RMS 抖动	<350 fs

① 未来支持更多扩展速率
② 发射端口净测量值
③ 以56.25 Gbps NRZ信号测量

触发输出指标
	输出幅度	>300 mVp-p
	输出类型	交流耦合，单端
	分频比(可以设置)	4/8/16/32/128
	连接器	2.92 mm female, 50 Ω
	触发输出	支持RF开关切换A/B各4组触发切换
误码分析指标
	输入类型	差分PAM4 /NRZ
	终端	AC－交流耦合
	输入阻抗	100 Ω
	接收幅度(差分)①	100 ~ 600 mVp-p
	接收灵敏度(差分)②	100 mVp-p
	数据码型	PRBS 7/9/11/13/15/16/23/31, PRBS7~31Q;
	数据速率 (Gbaud)	24.33/24.8832/25/25.78125/26.5625/27.89/27.95/28.05 /28.125/28.2/28.9/30/48.66/49.7664/51.5625/53.125/56 /56.25/56.4/57.8/60
	信噪比测试	支持
	时钟模式	内置时钟恢复
	同步类型	自动同步(电平/相位)

① 测量值为接收端净输入值
② 当输入幅值<100 mVp-p时，对应误码率有可能会到达e-3甚至LOS

温度控制指标
	控温方式	接触式TEC控温
	升降温范围	TEC设置温度(-10℃~85 ℃)；模块上报温度(-5℃~85 ℃)
	稳定性	单通道 ±1 ℃
	控温精度	±0.1 ℃
	升降温效率	1)取决于使用现场温度环境； 2)待测模块种类；水冷机冷量功率

光模块电压调制 (拉偏测试)
光模块电压调制 (拉偏测试)	输出范围(V)	3.069 ~ 3.5
通用指标
	环境	在室内设施中使用
	工作	0℃至+55℃，30%至80%相对湿度无冷凝
	储存	-30℃至70℃，10%至90%相对湿度无冷凝
	海拔	工作高度：0m至2000m，储存高度：0m至4600m
	电源	【MTP8102】: 电压范围：100-240 VAC，频率范围：50/60 Hz，最大功率：500 W，保险丝规格 F10AL 250 VAC
	预热	10 分钟
	体积 (长 * 宽 * 高)	132 mm × 445 mm × 684.4 mm
	重量	净重 ≤10.0 kg
