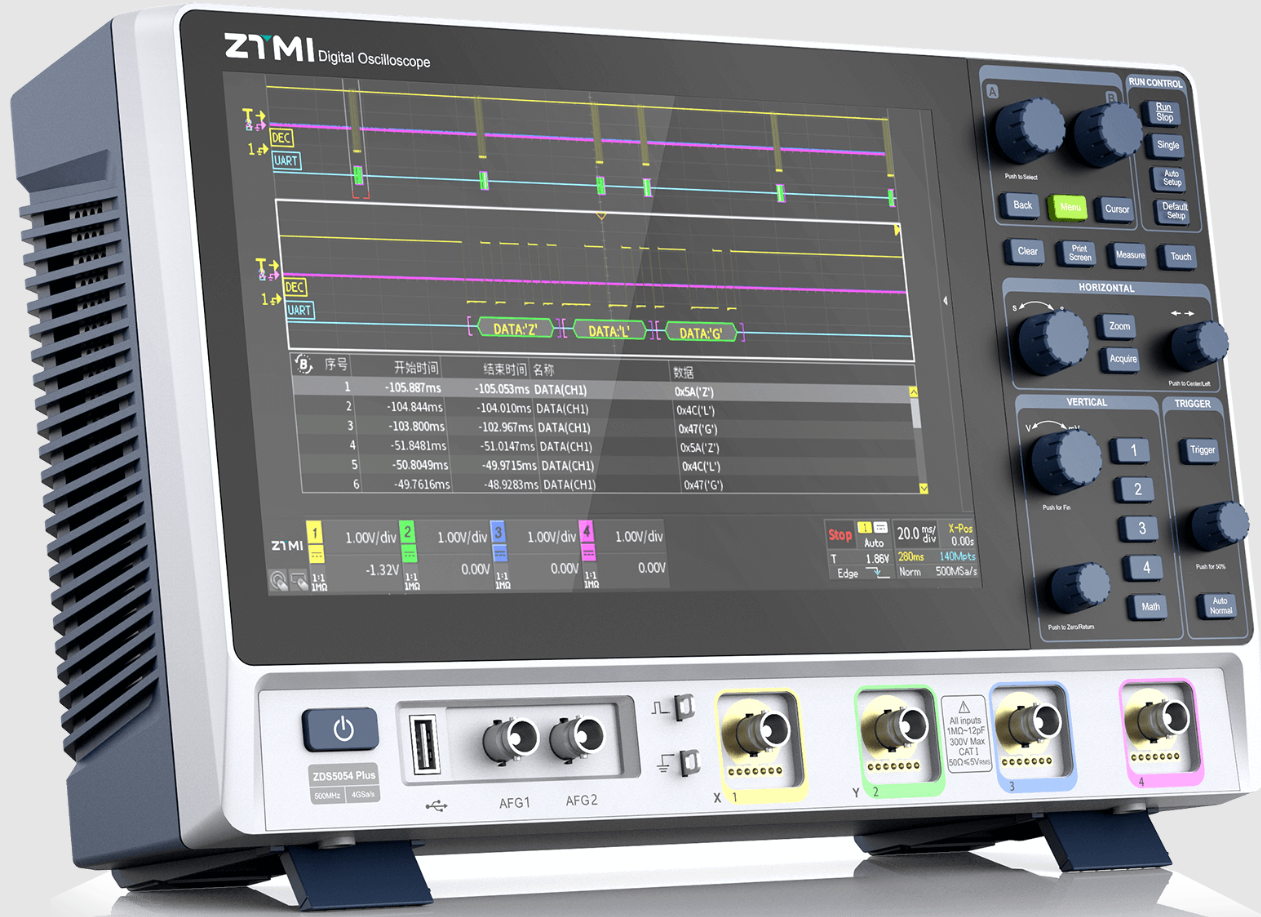

ZDS5054 行业分析型示波器
ZLG 致远电子推出的 ZDS5054 系列示波器，基于 “波形捕获 + 数据挖掘” 技术，专为汽车电子、智能硬件、电源行业设计，提供高效信号分析与协议解码能力。以下是核心信息提取：
一、产品定位与型号
定位：打破传统 “带宽” 概念，融合行业专家经验的行业分析型示波器。
型号：
ZDS5054Pro：高端型号，全功能覆盖。
ZDS5054D：通用型号，标配 512Mpts 存储深度。
ZDS5054A：电源专用型号，强化电源信号完整性分析。
二、核心技术参数
| 参数 | 指标 |
|---|---|
| 模拟带宽 | 500MHz |
| 实时采样率 | 4GSa/s（ZDS5054Pro/D） |
| 存储深度 | 512Mpts（标配，支持长时间高采样率捕获） |
| 波形刷新率 | 1,000,000 wfms/s（快速捕获偶发信号） |
| 通道数 | 4 模拟通道 + 2 内置 AFG 信号发生器 |
| 垂直分辨率 | 8bit（支持高分辨率模式优化细节） |
三、关键功能特性
- 高速波形捕获与存储
512Mpts 超大存储：支持 1024ms 长时间波形捕获（如 100MSa/s 采样率下无失真），避免高采样率下波形截断。
100 万次 / 秒刷新率：死区时间极短，快速定位低概率异常信号（如毛刺、丢包）。
- 丰富触发与协议解码
触发类型：
13 种基本触发（边沿、脉宽、欠幅等）；
33 种协议触发（支持 UART、I2C、SPI、CAN、LIN 等）；
创新模板触发，支持区域触摸触发。

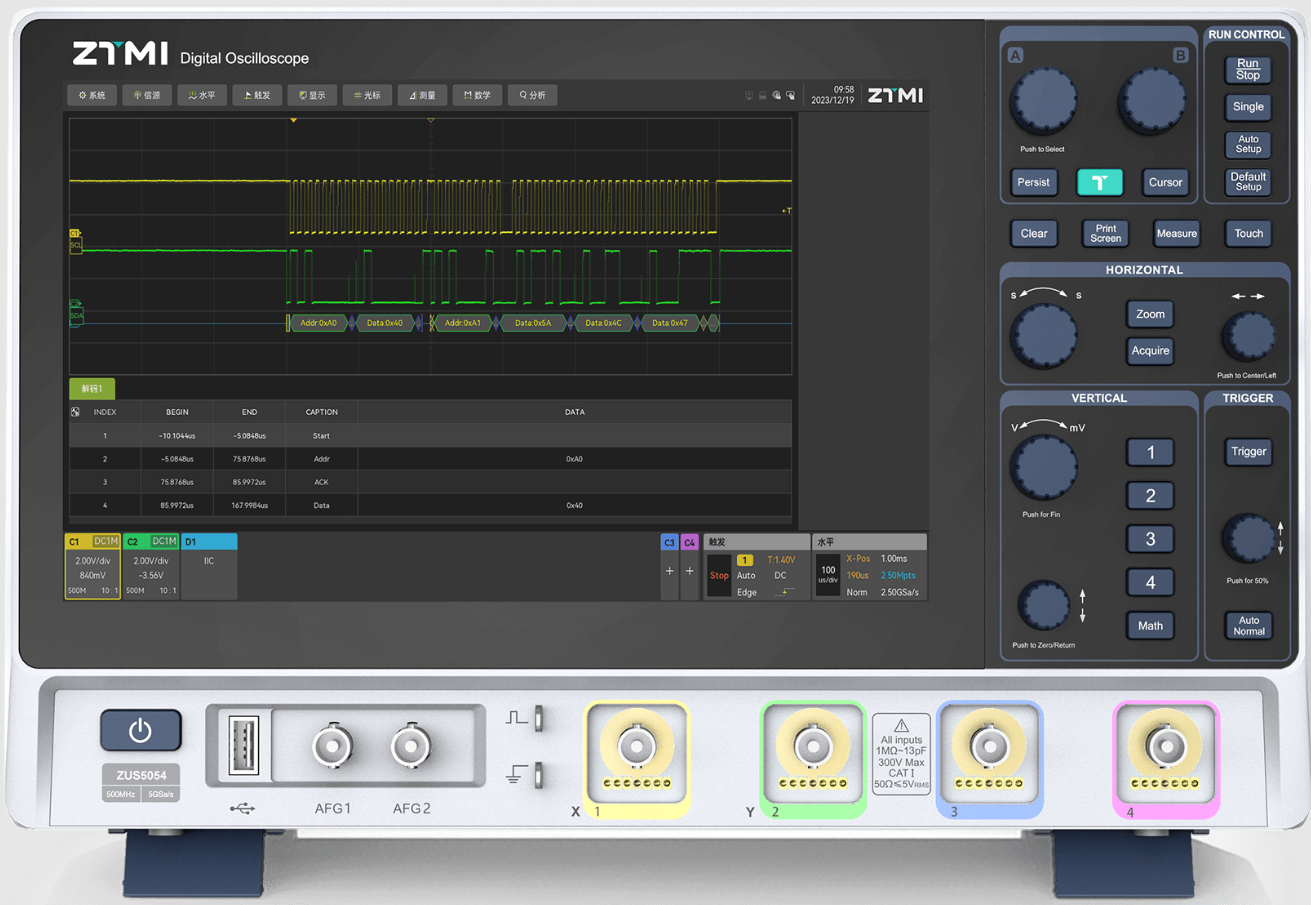

协议解码：
标配 45 种串行协议解码，涵盖汽车（CAN-FD、FlexRay）、智能硬件（MIPI-DSI、USB-PD）、工业（ModBus、1553B）等领域；
3 秒完成 512Mpts 波形解码，波形与事件表同步显示。
- 数据挖掘与自动化分析
54 种参数测量：实时统计峰峰值、频率、上升时间等，支持 24 种参数同屏显示，FPGA 并行计算 1 秒完成。
波形搜索：基于边沿、脉宽、周期等条件，硬件加速算法 1 秒定位异常波形，自动标记标签。
时序分析：
自动测试 I2C、SPI 等总线的建立 / 保持时间、脉宽等时序参数，1 秒生成一致性测试报告并导出。
- 电源行业专项功能（ZDS5054A）
开关损耗量化：捕获 SPWM 多周期波形，自动统计 MOSFET 开通 / 关断 / 导通损耗（平均值、最大值、最小值）。
SOA 安全工作区分析：实时监测 MOSFET 电压 / 电流 / 功率，统计超安全区概率，评估电源稳定性。
环路分析：伯德图显示增益裕度与相位裕度，辅助判断反馈环路稳定性，支持隔离变压器连接测试。
- 硬件与交互优化
FIR 实时滤波器：10Hz~200MHz 可调带宽，硬件实时滤除噪声，保留有效信号。
分段存储：支持 52 万帧历史波形记录，触发事件自动标记，便于偶发信号回溯。
双通道 AFG 信号发生器：输出 30MHz 正弦 / 方波 / 锯齿波，支持相位、占空比调节，兼容调制功能。
四、技术优势
输入一致性：通道间电容差异 < 0.27%（直通 / 衰减档位），探头一次补偿全通道通用。
低频特性优化：平坦频响曲线（低频段误差小），保障直流偏置、大噪声环境下的测量精度。
多场景适配：支持汽车电子（CAN/LIN 协议）、智能硬件（快充协议）、电源设计（磁性元件分析）等复杂场景。
五、应用场景
汽车电子：CAN-FD 协议调试、传感器信号完整性分析、ECU 时序验证。
智能硬件：USB-PD 3.0/PPS 快充测试、MIPI-DSI 显示接口调试、IoT 设备通信协议解码。
电源行业：开关电源环路设计、PFC 效率分析、MOSFET 损耗优化、电容 / 电感特性测试。
通用电子：高速数字电路时序调试、嵌入式系统总线分析、工业控制协议解码（如 ModBus、CANopen）。
六、总结
ZDS5054 系列以 “高速采样 + 深度分析” 为核心，通过超大存储、丰富协议解码、电源专项功能，显著提升工程师在复杂信号调试中的效率，尤其适合对时序精度、偶发信号捕获、电源稳定性分析有高要求的研发与生产场景。
资源下载
ZLG致远|广州致远仪器有限公司
ZDS5000 数字示波器 500MHz 4通道 8bit 5GSa/s 详细指标
行业分析型示波器 · 500MHz · 8bit · 4GSa/s
详细指标
以下指标取自致远仪器官网该产品线「技术参数和产品对比」页，按选型维度分组，数值为厂家公布口径。表内按 ZDS5054A / ZDS5054D / ZDS5054pro 分列，用于同系列横向对照。
采集与显示
| 指标 | ZDS5054A | ZDS5054D | ZDS5054pro |
|---|---|---|---|
| 输入通道 | 4 | 4 | 4 |
| 模拟带宽 | 500 MHz | 500 MHz | 500MHz |
| 最高实时采样率 | 4GSa/s | 4GSa/s | 4GSa/s |
| ADC位数 | 8bit | 8bit | 8bit |
| 存储深度 | 250Mpts | 512Mpts | 512Mpts |
| 最高波形刷新率 | 330Kwfms/s | 600Kwfms/s | 1Mwfms/s |
| 时基范围 | 500ps/div–1ks/div | 500ps/div–1ks/div | 500ps/div-1ks/div |
| 垂直灵敏度范围（1:1） | 2mV/div-10V/div | 2mV/div-10V/div | 2mV/div-10V/div |
| 输入阻抗 | 1MΩ/50Ω | 1MΩ/50Ω | 1MΩ/50Ω |
| 显示屏 | 10.1英寸触摸屏 | 10.1英寸触摸屏 | 10.1英寸触摸屏 |
| 波形显示 | 256级灰度等级显示和色温显示，支持可变余辉 | 256级灰度等级显示和色温显示，支持可变余辉 | 256级灰度等级显示和色温显示，支持可变余辉 |
触发与测量
| 指标 | ZDS5054A | ZDS5054D | ZDS5054pro |
|---|---|---|---|
| 触发功能 | 42种（13种基本触发，28种协议触发，创新模板触发） | 47种（13种基本触发，33种协议触发，创新模板触发） | 47种（13种基本触发，33种协议触发，创新模板触发） |
| 自动测量 | 54种 | 54种 | 54种 |
| FFT | 4Mpts | 4Mpts | 4Mpts |
| 波形搜索 | 搜索条件：上升沿、下降沿、上升时间、下降时间、正脉宽、负脉宽、正占空比和负占空比、周期和频率、正欠幅、负欠幅 | 搜索条件：上升沿、下降沿、上升时间、下降时间、正脉宽、负脉宽、正占空比和负占空比、周期和频率、正欠幅、负欠幅 | 搜索条件：上升沿、下降沿、上升时间、下降时间、正脉宽、负脉宽、正占空比和负占空比、周期和频率、正欠幅、负欠幅 |
| 硬件FIR滤波器 | 支持 | 支持 | 支持 |
解码与分析功能
| 指标 | ZDS5054A | ZDS5054D | ZDS5054pro |
|---|---|---|---|
| 协议解码 | 标配30余种（标配：CAN、LIN、FlexRay、MVB、CAN-FD、SENT、SPC、WTB、1-WIRE、I2C、SPI、UART（RS232、RS485）、I2C device、USB、PS/2、Manchester、DiffManchester 、WIEGAND、Miller、ISO7816、DALI、DMX512、NEC、Philips RC-5、Philips RC-6、ModBus、DS18B20、SHT11、DHT11、I2S、MIL-STD-1553B、ARINC429、HDQ、USB-PD、QC2.0/3.0） | 标配40余种（标配：CAN、LIN、FlexRay、MVB、CAN-FD、SENT、SPC、WTB、1-WIRE、I2C、SPI、UART（RS232、RS485）、I2C device、I3C、USB、PS/2、Manchester、DiffManchester 、WIEGAND、Miller、ISO7816、DALI、DMX512、MIPI-DSI、NEC、Philips RC-5、Philips RC-6、ModBus、DS18B20、SHT11、DHT11、I2S、TDM、MIL-STD-1553B、ARINC429、HDQ、SD-SPI、SD-SD、USB-PD、QC2.0/3.0、MDIO、MIPI-RFFE） | 标配40余种（标配：CAN、LIN、FlexRay、MVB、CAN-FD、SENT、SPC、WTB、1-WIRE、I2C、SPI、UART（RS232、RS485）、I2C device、I3C、USB、PS/2、Manchester、DiffManchester 、WIEGAND、Miller、ISO7816、DALI、DMX512、MIPI-DSI、NEC、Philips RC-5、Philips RC-6、ModBus、DS18B20、SHT11、DHT11、I2S、TDM、MIL-STD-1553B、ARINC429、HDQ、SD-SPI、SD-SD、USB-PD、QC2.0/3.0、MDIO、MIPI-RFFE） |
| 高级功能 | 双Zoom模式、分段存储、智能标记、电源分析软件、环路分析、模板测试、上位机控制分析软件 | 双Zoom模式、分段存储、智能标记、时序分析、模板测试、上位机控制分析软件 | 双Zoom模式、分段存储、智能标记、电源分析软件、时序分析、环路分析、模板测试、上位机控制分析软件 |
| 行业分析功能 | 电源分析功能、环路分析功能、协议解码功能 | 时序分析功能、协议解码功能 | 电源分析功能、环路分析功能、时序分析功能、协议解码功能 |
信号源与接口
| 指标 | ZDS5054A | ZDS5054D | ZDS5054pro |
|---|---|---|---|
| AFG信号发生器 | 2通道，30MHz；2个通道，最高频率30MHz 标准波形有正弦波、方波、三角波、脉冲波、噪声、直流，支持用户自定义波形 调制类型：AM、FM、PM、BASK、BFSK、BPSK、PWM | 2通道，30MHz；2个通道，最高频率30MHz 标准波形有正弦波、方波、三角波、脉冲波、噪声、直流，支持用户自定义波形 调制类型：AM、FM、PM、BASK、BFSK、BPSK、PWM | 2通道，30MHz；2个通道，最高频率30MHz 标准波形有正弦波、方波、三角波、脉冲波、噪声、直流，支持用户自定义波形 调制类型：AM、FM、PM、BASK、BFSK、BPSK、PWM |

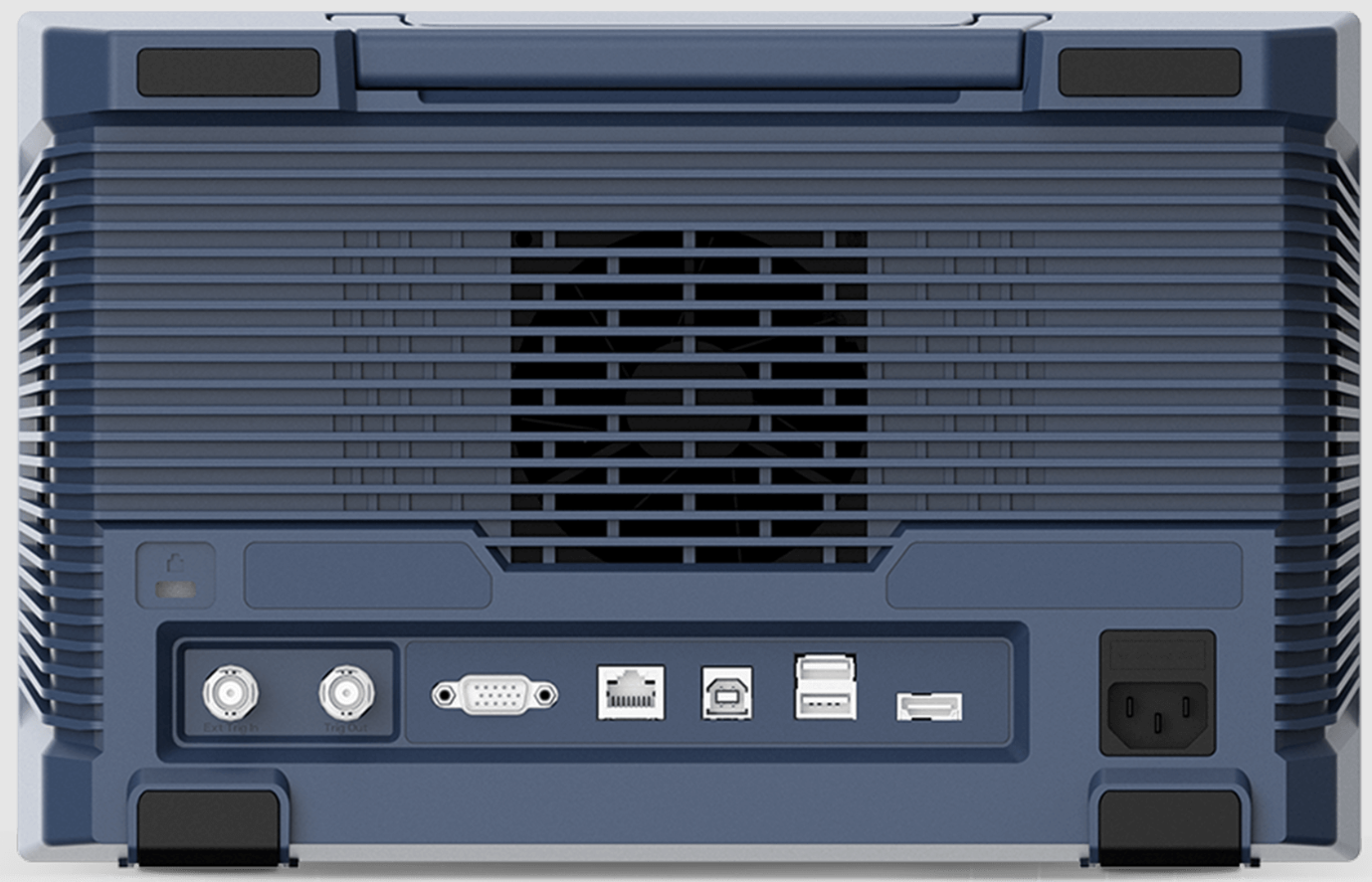

| 接口 | USB host、USB device、LAN、VGA、Trig Out、Trig In | USB host、USB device、LAN、VGA、Trig Out、Trig In | USB host、USB device、LAN、VGA、Trig Out、Trig In |
