LFS-4001 20GHz至40GHz扫频源|莱尔微波 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
P/N: LFS-4001 扫频源
特点
支持波形：FMCW（调频连续波）、SFCW（步进频率连续波）
宽带扫描
文档下载：
电气规格（@+25℃）
| 项目 | 参数 |
|---|---|
| 输入频率（外置） | ≤10MHz |
| 输入功率（外置） | ≤2dBm |
| 输出频率 1 | 20~40GHz |
| 输出频率 2（扫频） | 7.5~9.25GHz |
| 输出频率 3（扫频） | 15~18.5GHz |
| 输出频率步进 | 20MHz |
| 输出功率 | ≥8dBm |
| 谐波抑制 | ≥50dBc |
| 杂散抑制 | ≥55dBc |
| 相位噪声 | ≤-82dBc/Hz@1kHz ≤-88dBc/Hz@10kHz ≤-104dBc/Hz@10MHz |
| 支持波形 | FMCW、SFCW |
| 波形扫描时间 | 100~1000μs |
| 扫描带宽 | 支持 30-37GHz FMCW，频率步进≤1MHz，平滑后 RMS 误差小于 1MHz |
| 工作电压 | +12V |
| 工作电流 | ≤1.3A |
| 电源接头 | J30J-9ZKP（提供对插 J30J-9TJL） |
| 控制接头 | USB |
| 射频接头 | SMA-K、2.92mm-K |
| 外形尺寸 | ≤150×150×20mm |
| 工作温度 | -40~+70℃ |
| 备注 | 有外参考 10MHz 输入时，内部 100MHz 与外参考 10MHz 同步；无外参考 10MHz 时，切换到内部 100MHz |

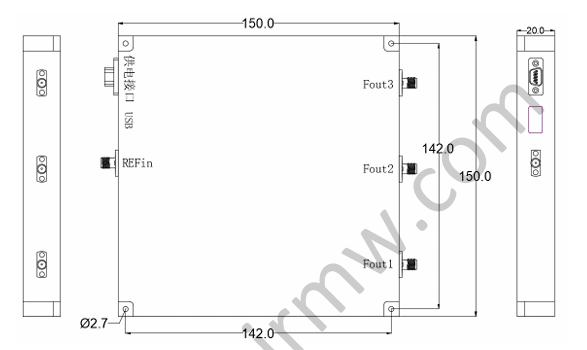

外观与接口
尺寸：150×150×20mm
接口布局：包含供电接口、USB 控制接口、REFin（参考输入）、Fout2、Fout3 等射频输出接口。
