TH2840系列LCR数字电桥是常州同惠电子采用了新一代技术
研制成功的新一代LCR数字电桥，创新性的采用了双CPU架构、
Linux底层系统、10.1寸电容式触摸屏、中英文操作界面、内置使
用说明及帮助等新一代技术，解决了以往LCR测试速度慢、显示单
一、操作繁琐等缺陷。

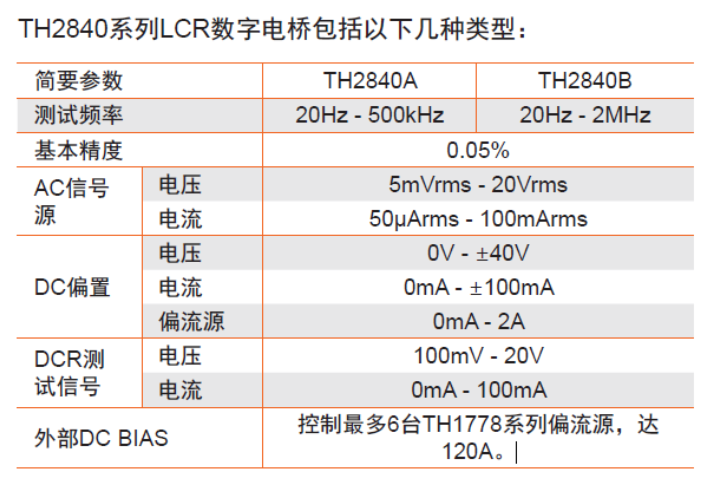

TH2840系列LCR数字电桥设计频率从20Hz-500kHz/2MHz，
弥补了500kHz频率范围内缺乏高性能电桥的缺点。
得益于采用了10.1寸、分辨率达1280*800的电容式触摸屏，
TH2840系列LCR数字电桥采用了四参数显示、所有设置、监视、
分选参数、状态等可以在同一屏显示，避免了频繁切换的繁琐操
作。
TH2840系列LCR数字电桥是常州同惠电子采用了新一代技术
研制成功的新一代LCR数字电桥，创新性的采用了双CPU架构、
Linux底层系统、10.1寸电容式触摸屏、中英文操作界面、内置使
用说明及帮助等新一代技术，解决了以往LCR测试速度慢、显示单
一、操作繁琐等缺陷。
TH2840系列LCR数字电桥设计频率从20Hz-500kHz/2MHz，
弥补了500kHz频率范围内缺乏高性能电桥的缺点。
得益于采用了10.1寸、分辨率达1280*800的电容式触摸屏，
TH2840系列LCR数字电桥采用了四参数显示、所有设置、监视、
分选参数、状态等可以在同一屏显示，避免了频繁切换的繁琐操
作。
显示与操作：配备 10.1 英寸电容式触摸屏，分辨率达 1280×800，支持四参数同屏显示，操作便捷，支持中英文界面及键盘、鼠标、LAN 接口控制。
测量精度与频率：基本精度为 0.05%，测试频率范围为 20Hz-500kHz（TH2840A），分辨率最高 0.1mHz，覆盖宽频测量需求。
测试速度：采用双 CPU 架构，最快测试速度达 1800 次 / 秒（0.56ms / 次），显著提升自动化产线效率。
高功率特性：
AC 信号源：电压范围 5mVrms-20Vrms，电流最大 100mArms。
DC 偏置：电压 0V-±40V，电流 0mA-±100mA，内置 2A 偏流源，支持外部扩展至 120A。
DCR 测试：电压范围 100mV-20V，电流最大 100mA。
多功能扫描：
列表扫描：最多 201 点，支持频率、AC/DC 电平、偏置等参数独立设置。
图形扫描：51-801 点可选，支持 1/2/4 分屏显示，4 轨迹参数任意选择。
分选功能：支持 10 档分选（BIN1-BIN10），HANDLER 接口可视化配置，支持声光报警及自动化设备连接。
兼容性与存储：支持 SCPI/MODBUS 指令集，兼容 KEYSIGHT 系列设备；内置约 100M 存储，USB 扩展可存储 500 组设定文件及图形数据。
智能升级：支持固件在线升级，可通过本地存储或局域网自动搜索升级包。
| 参数分类 | 参数名称 | TH2840A |
|---|---|---|
| 显示系统 | 显示器尺寸 / 类型 | 10.1 英寸电容式触摸屏（16:9，1280×800） |
| 测量参数 | AC 参数 | Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、V<sub>AC</sub>、I<sub>AC</sub> |
| DC 参数 | R<sub>DC</sub>、V<sub>DC</sub>、I<sub>DC</sub> | |
| 测试频率 | 范围 | 20Hz-500kHz |
| 分辨率 | 0.1mHz（20.0000Hz-99.9999Hz） 1mHz（100.000Hz-999.999Hz） 10mHz（1.00000kHz-9.99999kHz） 100mHz（10.0000kHz-99.9999kHz） 1Hz（100.000kHz-999.999kHz） | |
| AC 测试信号 | 电压范围（ALC ON） | F≤1MHz：5mVrms-20Vrms F>1MHz：5mVrms-15Vrms |
| 电流范围 | 50μArms-100mArms | |
| 电压分辨率 | 1mVrms（5mVrms-0.2Vrms） 10mVrms（0.2Vrms-20Vrms） | |
| DC 偏置 | 电压范围 | 0V-±40V |
| 电流范围 | 0mA-±100mA | |
| 内置电流源 | 电流范围 | 0mA-2A |
| R<sub>DC</sub>测试 | 电压范围 | 100mV-20V |
| 测试端配置 | 类型 | 五端对 |
| 测量时间 | 快速 + 模式 | 0.56ms |
| 快速模式 | 3.3ms | |
| 中速模式 | 90ms | |
| 慢速模式 | 220ms | |
| 量程配置 | LCR 量程 | 100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ（15 档） |
| R<sub>DC</sub>量程 | 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ（14 档） | |
| 接口 | 标准接口 | USB HOST×2、USB DEVICE、LAN、HANDLER、RS232C、RS485、GPIB（可选） |
| 存储 | 内置存储 | 约 100M（非易失性存储器） |
| 外置存储 | USB 扩展（支持 500 组设定文件 / 图形数据） | |
| 尺寸 / 重量 | 尺寸（W×H×D） | 430×177×265mm |
| 重量 | 11kg | |
| 附件 | 标配夹具 | TH26011BS（测试线）、TH26048（夹具）、TH26010（短路片） |
| 选配夹具 | 磁环夹具（TH26007A）、SMD 夹具（TH26008A）、电介质夹具（TH26077）等 |
