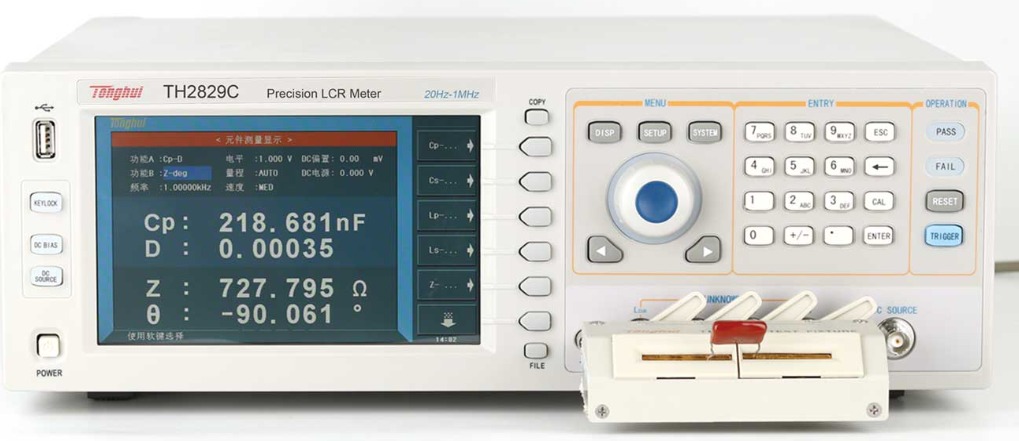

TH2829系列自动元件分析仪应用高速处理器和新的软件系统，使其拥有更高的测试速度、更全面的分析功能和友好的人机交互体验。精心设计的测量电路和优化的算法，进一步提升了低D值电容和高Q值电感的测试稳定性。仪器提供的10V交流测试电平、10V/100mA偏置电源和独立的10V/50mA DC电源，使本仪器可更方便地应用于各种无源/有源器件的测试。双主副参数显示、增强的显示系统设计、多达201点的列表扫描、多种参数的图形分析能力，使仪器能满足用户最多的应用需求。
得益于新一代处理器的应用，使仪器具有了更强大的数据处理能力，可将测试结果方便地存储于U盘或通过多种接口上传至上位PC或网络，推进测试自动化，提高测试效率。本系列测试频率最高为：20Hz-1MHz。具有0.05%的测试准确度、9ms/次的最高测试速度。仪器配有HANDLER、USB、LAN、RS232C 、DCI、GPIB（选配）等丰富的接口，无不彰显丰富的资源，将带给客户较好的性价比体验。
TH2829系列自动元件分析仪应用高速处理器和新的软件系统，使其拥有更高的测试速度、更全面的分析功能和友好的人机交互体验。精心设计的测量电路和优化的算法，进一步提升了低D值电容和高Q值电感的测试稳定性。仪器提供的10V交流测试电平、10V/100mA偏置电源和独立的10V/50mA DC电源，使本仪器可更方便地应用于各种无源/有源器件的测试。双主副参数显示、增强的显示系统设计、多达201点的列表扫描、多种参数的图形分析能力，使仪器能满足用户最多的应用需求。
得益于新一代处理器的应用，使仪器具有了更强大的数据处理能力，可将测试结果方便地存储于U盘或通过多种接口上传至上位PC或网络，推进测试自动化，提高测试效率。本系列测试频率最高为：20Hz-1MHz。具有0.05%的测试准确度、9ms/次的最高测试速度。仪器配有HANDLER、USB、LAN、RS232C 、DCI、GPIB（选配）等丰富的接口，无不彰显丰富的资源，将带给客户较好的性价比体验。
TH2829系列元件分析仪可完全适用于各种工业和军用标准的测试要求。
测试频率与精度：测试频率范围为 20Hz-1MHz，分辨率达 1mHz，基本测量精度 0.05%，支持高精度阻抗参数测量。
测试速度：最快测试速度为 9ms / 次（快速模式），中速 67ms / 次，慢速 187ms / 次，满足不同场景的速度需求。
多参数测量与显示：可同时测量并显示 4 个参数（如 Cp、D、Rs、Q），支持双主副参数显示，界面为 7 英寸 800×480 分辨率 TFT LCD 显示器。
高功率特性：
AC 信号源：电压范围 5mVrms-10Vrms，电流 50μArms-100mArms。
DC 偏置：电压 0V-±10V，电流 0mA-±100mA，支持外部扩展至 120A 偏流源（选配）。
独立 DC 电压源：10V/50mA。
扫描与分析功能：
列表扫描：最多 201 点，支持频率、AC/DC 电平、偏置等参数独立设置。
图形扫描：支持频率、AC 电平、DC 偏置扫描，可保存图形数据至 USB。

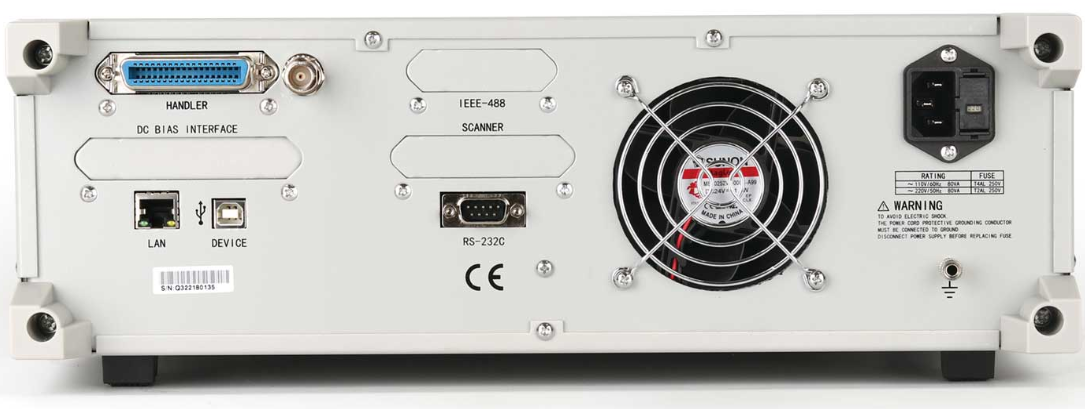

接口与兼容性：标配 RS232、USB、LAN、HANDLER 接口，可选 GPIB 接口，支持 SCPI 指令集，兼容自动化测试系统。
存储与升级：内置 100 组设定文件，支持 USB 存储 GIF 图像和 CSV 数据，支持固件在线升级。
专业应用支持：针对压电陶瓷、超声波换能器等器件设计，配合夹具可测量材料介电常数和磁性参数。

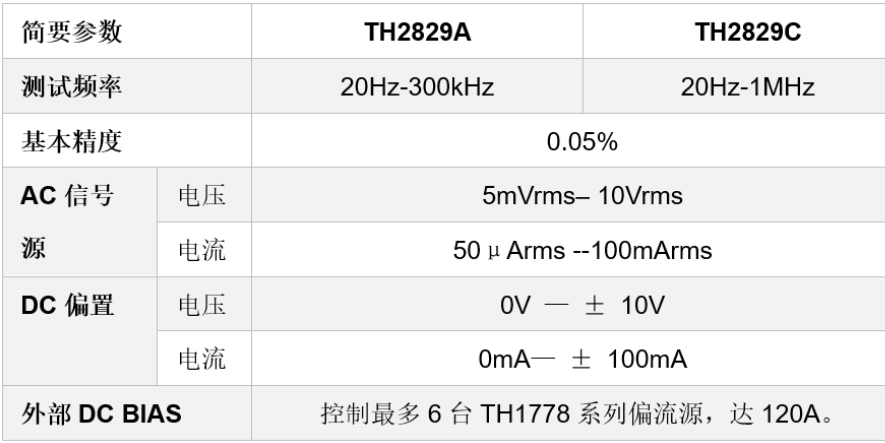

| 参数分类 | 参数名称 | TH2829C技术指标 |
|---|---|---|
| 显示系统 | 显示器尺寸 / 分辨率 | 7 英寸 TFT LCD，800×480 像素 |
| 测量参数 | AC 参数 | Cp、Cs、Lp、Ls、Rp、Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、V<sub>AC</sub>、I<sub>AC</sub> |
| DC 参数 | R<sub>DC</sub>、V<sub>DC</sub>、I<sub>DC</sub> | |
| 测试频率 | 范围 | 20Hz-1MHz |
| 分辨率 | 1mHz（20.0000Hz-999.9999Hz） | |
| AC 测试信号 | 电压范围（ALC ON） | 5mVrms-10Vrms |
| 电流范围 | 50μArms-100mArms | |
| 电压准确度 | ±（10%× 设定值 + 2mV） | |
| DC 偏置 | 电压范围 | 0V-±10V |
| 电流范围 | 0mA-±100mA | |
| 独立 DC 电源 | 电压 / 电流范围 | 10V/50mA |
| 测量时间 | 快速模式 | 9ms / 次 |
| 中速模式 | 67ms / 次 | |
| 慢速模式 | 187ms / 次 | |
| 量程配置 | LCR 量程 | 100mΩ-100kΩ（自动 / 手动切换，共 15 档） |
| R<sub>DC</sub>量程 | 1Ω-100kΩ（14 档） | |
| 接口 | 标准接口 | USB HOST、USB DEVICE、LAN、RS232C、HANDLER |
| 可选接口 | GPIB | |
| 存储 | 内置存储 | 100 组设定文件 |
| 外置存储 | USB 支持 GIF、CSV 数据存储 | |
| 校准功能 | 类型 | 开路、短路、负载校准 |
| 尺寸 / 重量 | 尺寸（W×H×D） | 400×132×385mm |
| 重量 | 约 13kg | |
| 电源要求 | 电压 / 频率 | 99-121VAC 或 198-242VAC，47-63Hz |
| 功耗 | 最大 80VA | |
| 附件 | 标配夹具 | TH26048 夹具、TH26010 短路片、TH26011BS 测试线 |
| 选配夹具 | 磁环夹具（TH26007A）、SMD 夹具（TH26008A）等 |
电子元件：电容器、电感器、电阻器、压电陶瓷、变压器等阻抗参数分析。
材料测试：介电常数、导磁率、损耗角测量（配合 TH26077 夹具）。
自动化产线：通过 HANDLER 接口实现 10 档分选，支持高速联机测试。
科研与开发：半导体器件寄生参数分析、换能器频率特性测试。
