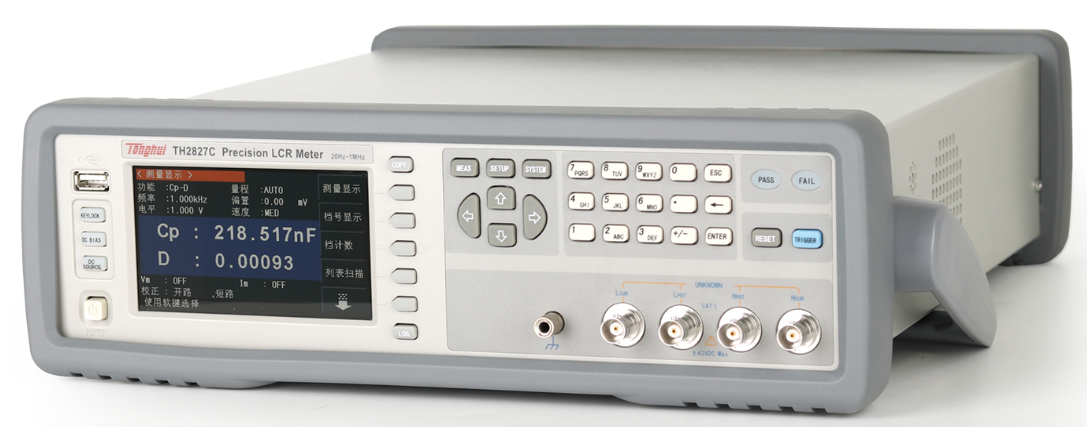

TH2827系列 20Hz至300kHz /1MHz 精密LCR数字电桥 |同惠电子 (在产)
TH2827系列是具有多种功能和更高测试频率的新型LCR数字电桥，体积小，紧凑便携，便于上架使用。本系列仪器基本精度为0.05%，测试频率最高1MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便简洁。集成了变压器测试功能,提高了测试效率。仪器提供了丰富的接口，能满足自动分选测试，数据传输和保存的各种要求。
性能特点
测试频率与精度：测试频率范围 20Hz-1MHz（TH2827C），分辨率最高 10mHz，基本测量精度 0.05%，支持低损耗元件和高频器件测量。
测试速度：最快 13ms / 次（快速模式），中速 67ms / 次，慢速 187ms / 次，适配不同场景效率需求。
多参数与变压器测试：
常规参数：支持 | Z|、|Y|、C、L、D、Q 等 22 种阻抗参数。
专用功能：集成变压器测试，可测初级 / 次级电感（L1/L2）、直流电阻（DCR1/DCR2）、互感（M）、匝比（N）等。
信号与偏置：
AC 信号：电压范围 5mV-2Vrms，支持自动电平调整（ALC），输出内阻可选 30Ω/50Ω/100Ω。
DC 偏置：内置 0V-±5V 电压源（±50mA 电流），支持外接大电流偏置源扩展。
扫描与分析：
列表扫描：最多 201 点，支持频率、AC/DC 电平、偏置等参数独立设置，前 10 点可单独分选。
图形扫描：支持参数频率响应分析，结果可保存至 USB（GIF/CSV 格式）。
显示与存储：4.3 英寸 TFT LCD 显示（480×272 分辨率），内置 40 组设定文件存储，支持 USB HOST 数据直接保存。
接口兼容性：标配 USB、LAN、RS232C、HANDLER 接口，可选 GPIB 接口，支持自动化联机测试。
材料测试支持：配合 TH26077 夹具可测量材料介电常数和损耗角。

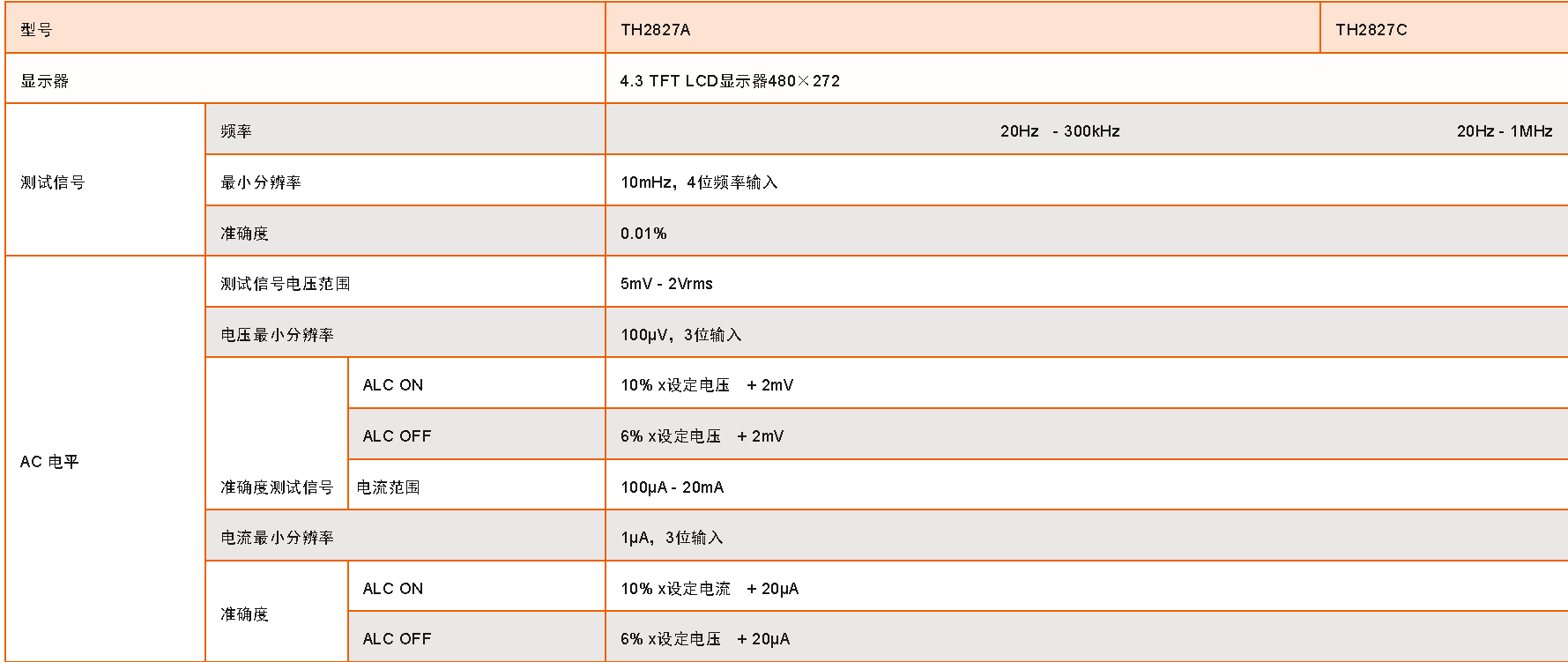

技术参数详细表格
| 参数分类 | 参数名称 | TH2827C 技术指标 | ||||
|---|---|---|---|---|---|---|
| 显示系统 | 显示器尺寸 / 分辨率 | 4.3 英寸 TFT LCD，480×272 像素 | ||||
| 测量参数 | 常规参数 | Z | 、 | Y | 、C、L、X、B、R、G、D、Q、θ、DCR、V<sub>DC</sub>、I<sub>DC</sub> | |
| 变压器参数 | L1、L2、DCR1、DCR2、M、N、1/N | |||||
| 测试频率 | 范围 / 分辨率 | 20Hz-1MHz，10mHz 步进 | ||||
| AC 测试信号 | 电压范围 | 5mV-2Vrms（ALC ON） | ||||
| 电流范围 | 100μA-20mA | |||||
| 输出内阻 | 30Ω、50Ω、100Ω（可选） | |||||
| DC 偏置源 | 电压范围 / 电流 | 0V-±5V / 0mA-±50mA | ||||
| 分辨率 | 电压 0.5mV，电流 5μA | |||||
| 测量时间 | 快速模式 | 13ms / 次 | ||||
| 中速模式 | 67ms / 次 | |||||
| 慢速模式 | 187ms / 次 | |||||
| 量程配置 | LCR 量程 | 0.00001Ω-99.9999MΩ（自动 / 手动切换） | ||||
| 校准功能 | 类型 | 开路 / 短路点频 / 扫频校准，负载校准 | ||||
| 接口 | 标准接口 | USB、RS232C、LAN、HANDLER | ||||
| 可选接口 | GPIB | |||||
| 存储 | 内置存储 | 40 组仪器设定文件 | ||||
| 外置存储 | USB 支持 GIF、CSV 数据及设定文件存储 | |||||
| 物理参数 | 尺寸（W×H×D） | 未明确标注 | ||||
| 重量 | 未明确标注 | |||||
| 电源要求 | 电压 / 频率 | 通常为 100-240VAC，47-63Hz | ||||
| 附件 | 标配夹具 | TH26038（变压器夹具）、TH26048（通用夹具）、TH26010（短路片）、TH26011BS（测试线） | ||||
| 选配附件 | 外置大电流偏置源、材料测试夹具（TH26077） |
