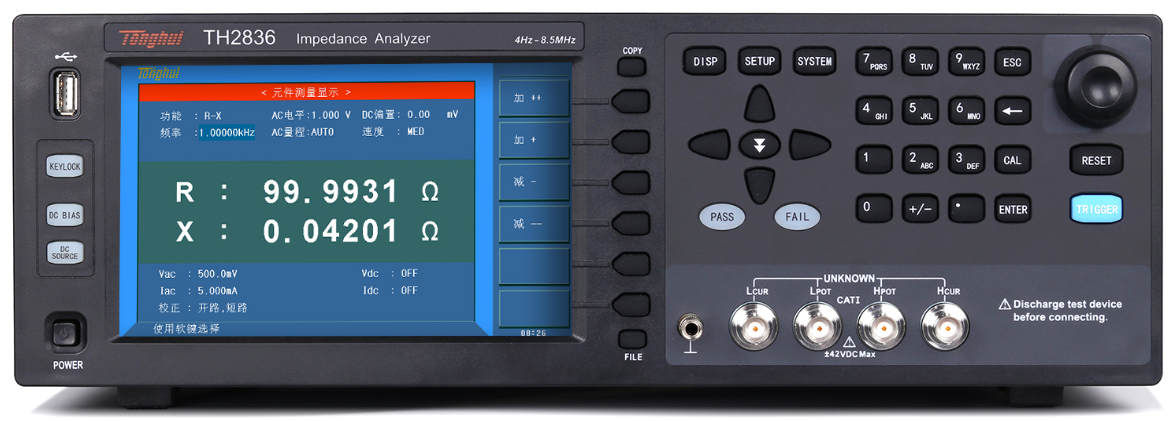

TH2836是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，其0.05%的基本精度、最快达5.6ms的测试速度、4Hz-8.5MHz的频率范围。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。
TH2836支持2V交流测试信号和10V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件全面评价的能力。
TH2836是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料（电子材料和非电子材料）的研究和开发提供了强有力的工具。
TH2836是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，其0.05%的基本精度、最快达5.6ms的测试速度、4Hz-8.5MHz的频率范围。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。
TH2836支持2V交流测试信号和10V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件全面评价的能力。
TH2836是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料（电子材料和非电子材料）的研究和开发提供了强有力的工具。
宽频率范围与高精度：测试频率覆盖 4Hz-10MHz，分辨率达 0.1mHz，基本测量精度 0.05%，支持宽频高精度阻抗测量。
高速测试能力：采用双 CPU 架构，最快测试速度 1.5ms / 次（666 次 / 秒），适配自动化产线高效检测需求。
高功率信号配置：
AC 信号源：电压范围 0mVrms-20Vrms（F≤1MHz），电流最大 100mArms，支持自动电平控制（ALC）。
DC 偏置：电压 0V-±40V，电流 0mA-±100mA，外置偏流源可扩展至 120A（选配）。
独立电压源：-10V-10V 可编程输出，适配复杂偏置场景。
专业材料与器件测试：
内置 压电导纳圆分析，支持压电陶瓷、超声波换能器参数测量。
配合夹具可直接测量 介电常数（εr）、损耗角（tanδ）、导磁率（μ） 等材料特性。
多功能扫描分析：
列表扫描：最多 201 点，支持频率、AC/DC 电平、偏置等参数独立设置，每点可单独校准。
图形扫描：51-801 点可选，支持 1/2/4 分屏显示，轨迹参数自由组合，结果可存储为图形或 CSV 数据。
智能交互与扩展：
10.1 英寸电容屏：1280×800 分辨率，支持四参数同屏显示及手势操作。
全接口配置：标配 USB、LAN、HANDLER、GPIB、RS232/485，兼容 SCPI/MODBUS 协议，适配自动化系统。
大容量存储与升级：内置 6GB 存储，支持 USB 扩展存储 500 组设定文件及图形数据，支持固件在线升级。
| 参数分类 | 参数名称 | TH2848-10 技术指标 |
|---|---|---|
| 显示系统 | 显示器尺寸 / 类型 | 10.1 英寸电容式触摸屏（16:9，1280×800 像素） |
| 测量参数 | AC 参数 | Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、V<sub>AC</sub>、I<sub>AC</sub> |
| DC 参数 | R<sub>DC</sub>、V<sub>DC</sub>、I<sub>DC</sub> | |
| 压电参数 | Cp、D、εr'、εr''、tanδ、Q、谐振频率（Fr）等 | |
| 测试频率 | 范围 | 4Hz-10MHz |
| 分辨率 | 0.1mHz（20.0000Hz-99.9999Hz） | |
| AC 测试信号 | 电压范围（ALC ON） | F≤1MHz：0mVrms-20Vrms F>1MHz：0mVrms-15Vrms |
| 电流范围 | 0mArms-100mArms | |
| 电压分辨率 | 0.1mVrms（0-0.2Vrms） | |
| DC 偏置 | 电压范围 | 0V-±40V |
| 电流范围 | 0mA-±100mA | |
| R<sub>DC</sub>测试 | 电压范围 | 100mV-1V |
| 电流范围 | 0mA-10mA | |
| 独立电压源 | 电压 / 电流范围 | -10V-10V / -45mA-+45mA |
| 测量时间 | 快速模式 | 1.5ms |
| 中速模式 | 90ms | |
| 慢速模式 | 220ms | |
| 触发模式 | 类型 | 连续、单次、顺序（SEQ）、步进（STEP） |
| 校准功能 | 类型 | 开路、短路、负载校准 |
| 量程配置 | LCR 量程 | 100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ（15 档） |
| R<sub>DC</sub>量程 | 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ（14 档） | |

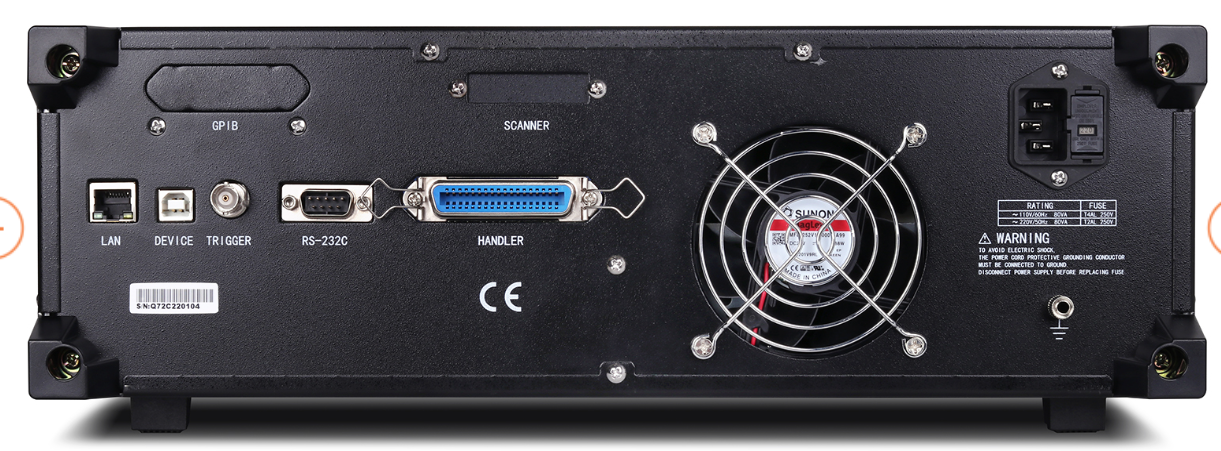

| 接口 | 标准接口 | USB HOST×2、USB DEVICE、LAN、HANDLER、GPIB、RS232C、RS485 |
| 存储 | 内置存储 | 约 6GB（用户可用） |
| 外置存储 | USB 扩展（支持 500 组设定文件 / 图形数据） | |
| 尺寸 / 重量 | 尺寸（W×H×D） | 430×177×265mm |
| 重量 | 11kg | |
| 附件 | 标配夹具 | TH26011BS（测试线）、TH26010（短路片）、TH26005D（四端夹具） |
| 选配夹具 | 电介质测试夹具（TH26077）、高频贴片夹具（TH26108C）、大电流偏置源 |
