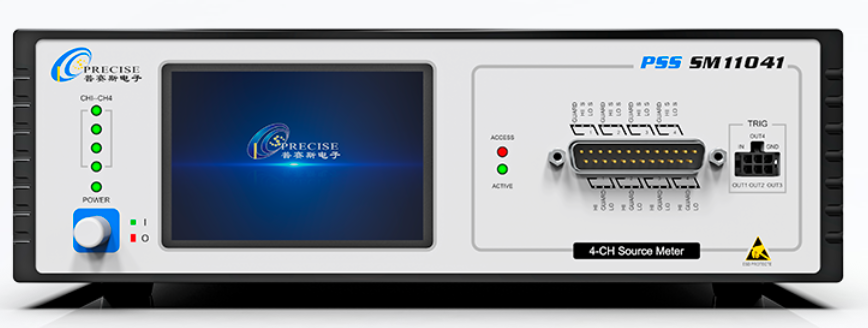

特点
1、四个完全独立的源测量通道，支持并行测试；
2、最大支持±10V，±100mA输出；
3、单通道最大1W输出/吸收功率，四通道最大支持4W；
4、最大电流电压分辨率低至10pA/100μV；
5、支持脉冲输出，脉宽低至100μs，占空比0~100%可调；
6、最高支持1MS/s采样率，适合高速信号采集和动态测试；
7、支持0.001~100 NPLC积分时间设置，兼顾高速及高精度测量；
8、支持连续、sweep、序列等多种工作模式；
9、支持4通道外同步触发，极性及占空比可调；
10、支持2线、4线测量，具备Guard输出保护；
11、支持标准SCPI指令集，提供完善的驱动及示例代码；

整机规格

规格类别	规格名称	规格指标
电气规格	电源电压	100 - 240VAC
电气规格	电源功率	50W
输出接口	输出接口	D - SUB25 Male
同步触发接口	TriggerOut	X4, 5V TTL
同步触发接口	Trigge In	x1, 5V TLL
通信接口	千兆网口	1×RJ45
通信接口	RS422 串口	1×DB9
通道	通道数量	4
外观	产品尺寸 (L×W×H)	329mm×242mm×84mm
外观	整机质量	2kg
工作与存储	工作环境温度	23±5℃
工作与存储	储存温度	0 - 40℃
保修	质保期	1 年

性能指标

规格

电流电压输出

电流输出范围、分辨率与精度（1 年，±(% of current+offset),23℃±5℃）：
- 1μA，分辨率 30pA，0.05%+250pA
- 10μA，分辨率 300pA，0.05%+2.5nA
- 100μA，分辨率 3nA，0.05%+25nA
- 1mA，分辨率 30nA，0.05%+250nA
- 10mA，分辨率 300nA，0.05%+2.5μA
- 100mA，分辨率 3μA，0.05%+25μA
电流输出温度系数（±(% of current+offset)/℃，0℃-18℃,28℃-50℃）：0.003%+0.0001% FS
电压输出范围、分辨率与精度（1 年，±(% of current+offset),23℃±5℃）：10V，分辨率 300μV，0.03%+1mV
电压输出温度系数（±(% of current+offset)/℃，0℃-18℃,28℃-50℃）：0.003%+0.0001% FS

电流电压测量

电流测量范围、分辨率与精度（1 年，±(% of current+offset),23℃±5℃）：
- 1μA，分辨率 10pA，0.05%+250pA
- 10μA，分辨率 100pA，0.05%+2.5nA
- 100μA，分辨率 1nA，0.05%+25nA
- 1mA，分辨率 10nA，0.05%+250nA
- 10mA，分辨率 100nA，0.05%+2.5μA
- 100mA，分辨率 1μA，0.05%+25μA
电流测量温度系数（±(% of current+offset)/℃，0℃-18℃,28℃-50℃）：0.003%+0.0001% FS
电压测量范围、分辨率与精度（1 年，±(% of current+offset),23℃±5℃）：10V，分辨率 100μV，0.03%+1mV
电压测量温度系数（±(% of current+offset)/℃，0℃-18℃,28℃-50℃）：0.003%+0.0001% FS

脉冲性能

脉冲周期：100μs - 500ms
占空比：0 - 100%
脉冲分辨率：10ns

屏幕显示

液晶面板：3.5 寸彩色

关键词:

厂家联系方式：

联系电话：027-8990 8766
售后电话：400 061 1601
地址：武汉市东湖新技术开发区光谷三路 777 号移动终端 1 号楼
Email：oversea@whprecise.com、pss@whprecise.com
