    SDS8000A H12系列8/13/16/20/33GHz 12bit高分辨率示波器4通道 80GSa/s|鼎阳科技 (在产)

    带宽：33 GHz, 25 GHz, 20 GHz, 16 GHz, 13 GHz, 8 GHz

    垂直分辨率：12-bit/8-bit

    存储深度：最高 2.5 Gpts/通道

    实时采样率：最高 80 GSa/s每通道

    波形捕获率：最高 100 万帧/秒

    参考价格 ：

    厂家：鼎阳科技|深圳市鼎阳科技股份有限公司 （收录61个产品）

    产地：中国

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    SIGLENT

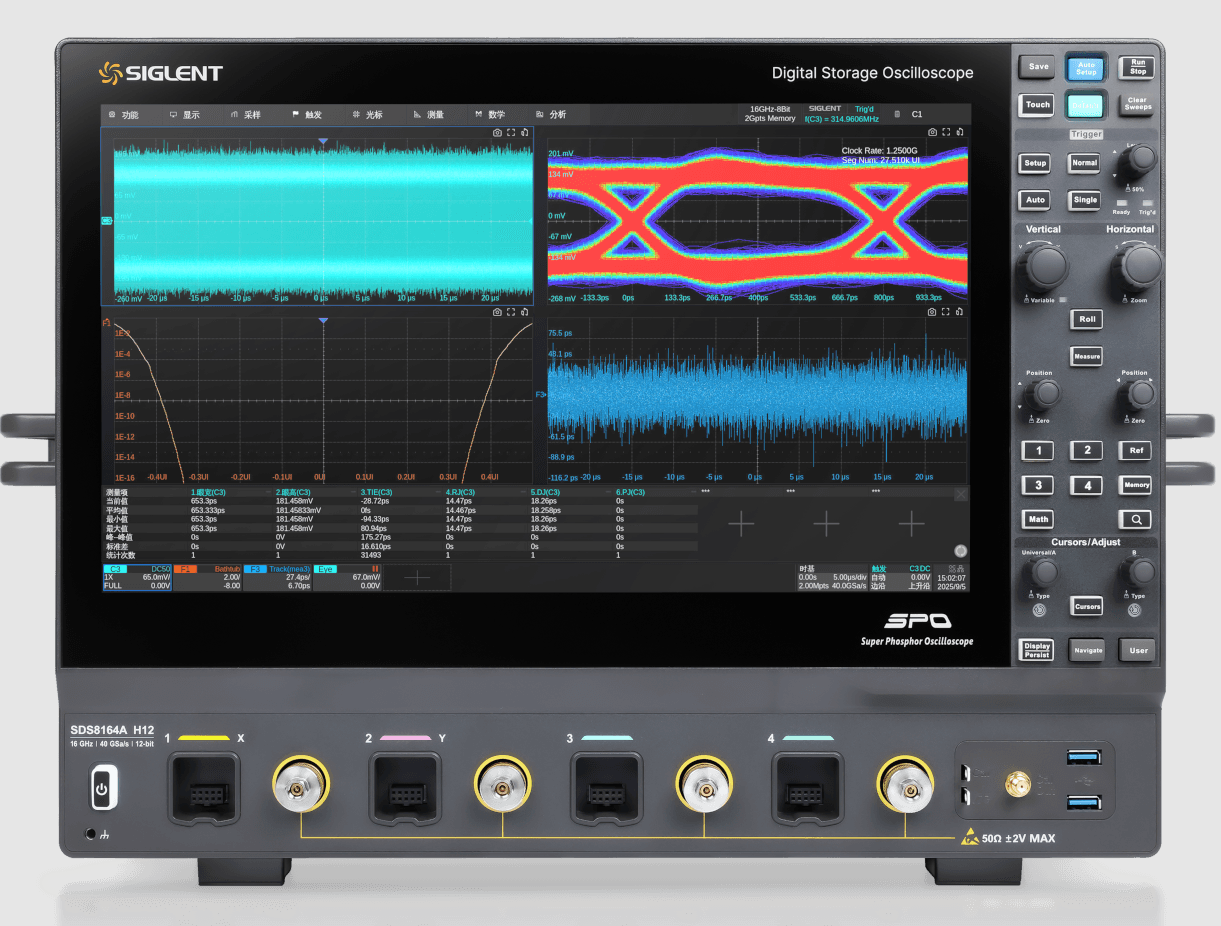

    SDS8000A 系列高分辨率数字示波器

    自研高带宽前端芯片组 · 12-bit 高分辨率 · 80 GSa/s 采样率
    最大带宽
    33 GHz
    实时采样率
    80 GSa/s
    垂直分辨率
    12-bit / 8-bit
    模拟通道
    4 + EXT
    最大存储深度
    2.5 Gpts/ch
    波形捕获率
    100 万帧/s

    产品简介

    SDS8000A 系列高分辨率数字示波器，最大带宽 33 GHz，采样率 80 GSa/s，具有 12-bit/8-bit 垂直分辨率、优秀的本底噪声性能和垂直测量精度，提供 4 个模拟通道，存储深度可达 2.5 Gpts/通道，能满足更高带宽、更高精度的测量需求。


    产品优势

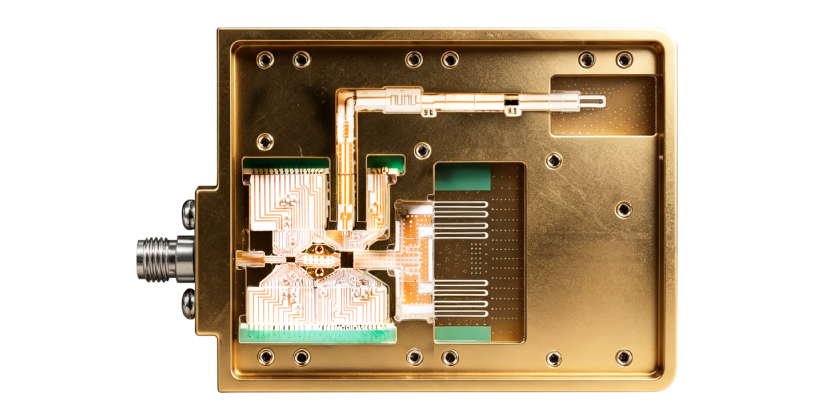

    高带宽前端芯片组

    SDS8000AP H12 系列搭载自研 40 GHz 高带宽前端芯片组，攻克高性能微波组件、精密微组装等关键工艺，实现核心前端芯片、模拟前端与整机系统的协同优化。整机搭载频响补偿、交织杂散补偿等系统化校准技术，对全链路性能进行统一优化。

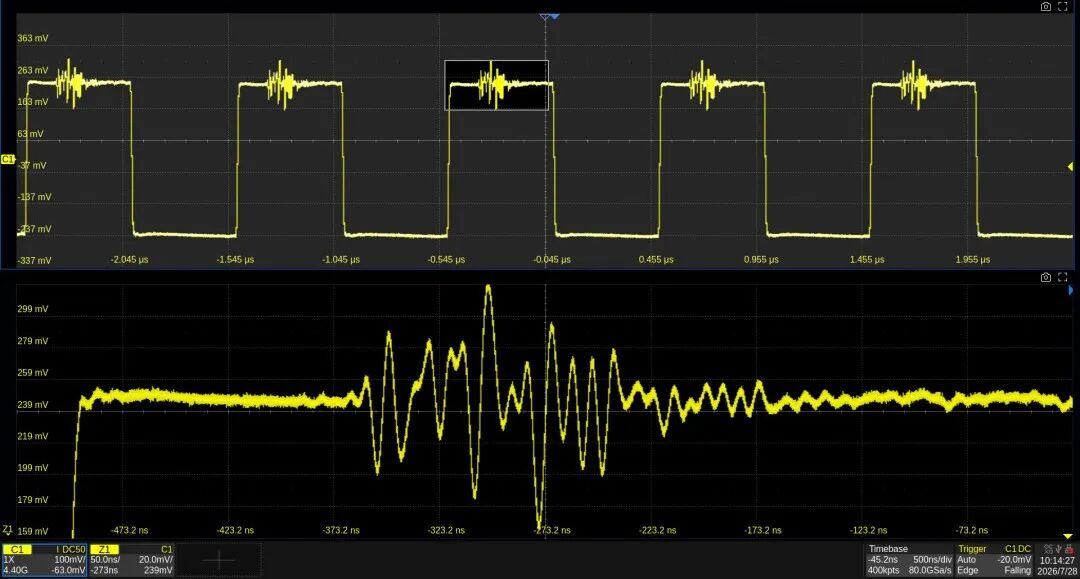

    12-bit 高分辨率

    SDS8000A（8~33 GHz）基于硬件 ADC 实现 12-bit 垂直分辨率，相比传统 8-bit 示波器精度提升 16 倍以上，能够显著降低量化误差，精确还原信号波形细节。在 ERES 模式下，可实现高达 16-bit 分辨率，显著增强对微小信号的检测能力。

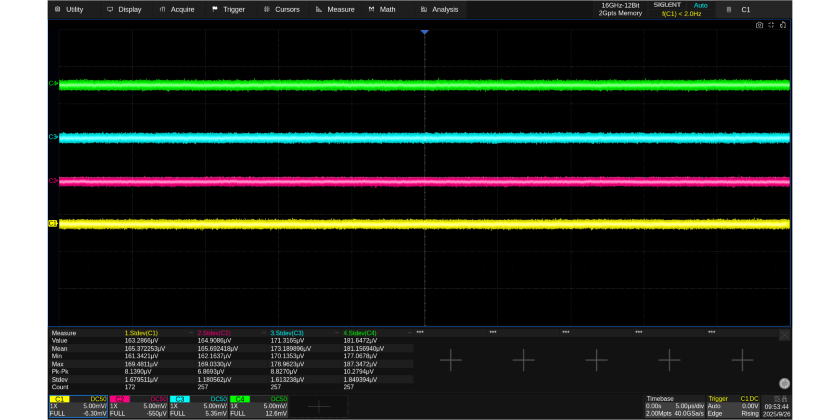

    超低本底噪声

    SDS8000A 系列采用高性能硬件架构，16 GHz 型号全带宽下四通道均可实现 176 μVrms（typ.）的超低本底噪声，匹配 12-bit 高分辨率性能，大幅降低仪器自身对微小信号的干扰，确保在高带宽、高速采样条件下依然能够还原波形特征，为精密测量及前沿科研应用提供高保真波形。

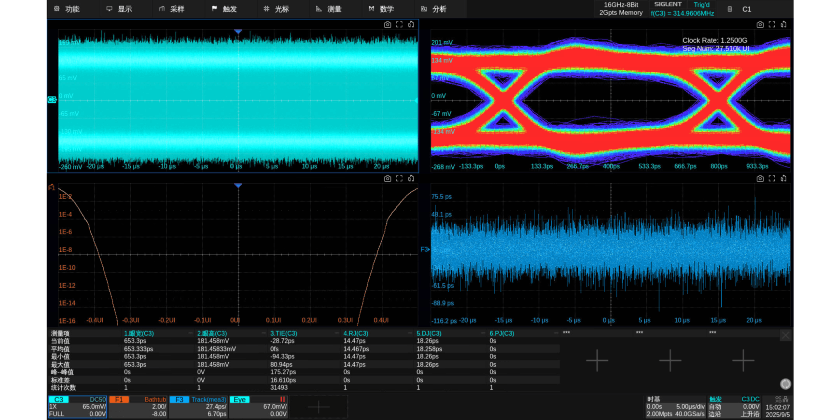

    眼图与抖动测试

    支持眼图与抖动测试，可自动从串行数据中提取时钟以重构眼图并计算抖动参数。仪器能够自动测量多种眼图和抖动指标（眼高、眼宽、RJ/DJ 等），同时提供信号均衡功能以改善波形质量，并支持基于标准或用户自定义的眼图模板测试。抖动与噪声成分还可通过直方图和频谱视图等进行深入分析，为高速接口调试和信号完整性验证提供可靠依据。

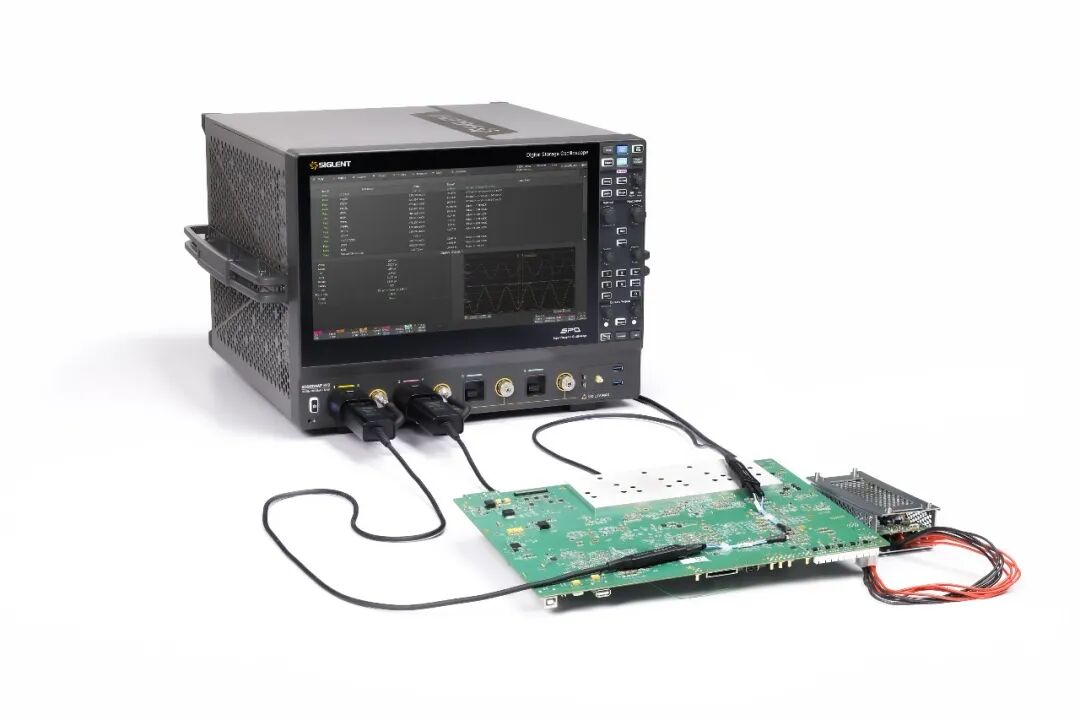

    协议一致性分析

    支持多种高速接口和总线协议的一致性测试，包括 USB 2.0、USB 3.x、10/100/1000M 以太网、2.5G/5G/10G 以太网、10M/100M/1000M 车载以太网、GMSL2、MIPI-DPHY 1.2、DDR2/3/4/5、PCIe 1.0/2.0/3.0/4.0 等。仪器结合配套夹具，可完成参数配置与自动测量流程，并生成标准化测试报告。工程师可在一台仪器上完成从调试到一致性验证的全流程工作，在设计阶段更高效地发现和解决问题。

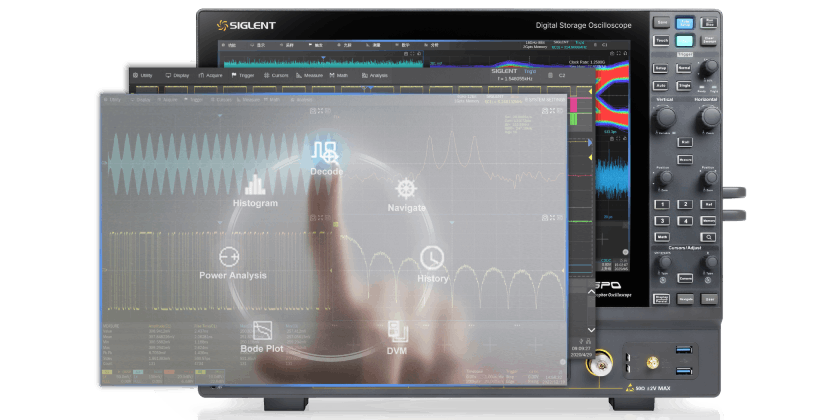

    智能化设计体验

    搭载 15.6 英寸高清电容触摸屏，采用高性能射频输入接口，配备服务器级电源模块以确保高负载和长时间运行条件下稳定供电。整机采用蜂窝式散热结构，可在长时间运行时稳定温度并降低工作噪音。内置 Web Server 支持网页远程控制，结合 SigScopeLab 信号分析软件，可实现远程操作与数据管理，满足实验室与生产线的多种应用需求。

    主要特性

    • 带宽：33 / 25 / 20 / 16 / 13 / 8 GHz

    • 垂直分辨率：12-bit / 8-bit

    • 存储深度：最高 2.5 Gpts/通道

    • 实时采样率：最高 80 GSa/s 每通道

    • 波形捕获率：最高 100 万帧/秒

    • 15.6 英寸电容触摸屏（1920×1080）

    • 超过 60 种参数自动测量

    • Intel Core i3-13300HE / 64 GB 内存 / Linux

    型号对比

    型号带宽分辨率采样率存储深度波形捕获率
    SDS8334AP H1233 GHz12-bit80 GSa/s2 Gpts/ch467,000 wfm/s
    SDS8254AP H1225 GHz12-bit80 GSa/s2 Gpts/ch467,000 wfm/s
    SDS8204AP H1220 GHz12-bit80 GSa/s2 Gpts/ch467,000 wfm/s
    SDS8164A H1216 GHz12-bit40 GSa/s2 Gpts/ch800,000 wfm/s
    SDS8204A20 GHz8-bit50 GSa/s2.5 Gpts/ch1,000,000 wfm/s
    SDS8134A H1213 GHz12-bit40 GSa/s2 Gpts/ch800,000 wfm/s
    SDS8084A H128 GHz12-bit40 GSa/s2 Gpts/ch800,000 wfm/s

    触发与解码

    触发类型：边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、视频、前提边沿、第 N 边沿、延迟、建立/保持时间、串行触发

    标配协议：I2C、SPI、UART、CAN、LIN

    选配协议：CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT、ARINC 429、Manchester、USB2.0、SPMI、SpaceWire、CAN XL、8B/10B

    分析与接口

    数学运算：4 路，32M 点 FFT；加减乘除、积分、微分、对数、指数等时域运算；支持自定义嵌套表达式

    分析工具：搜索、导航、历史、模板测试、波形直方图、计数器、眼图/抖动分析（选配）、SignalScan

    一致性分析（选配）：USB 2.0/3.2、10M/100M/1000M/2.5G/5G/10G 以太网、车载以太网、GMSL2、MIPI-DPHY 1.2、DDR2/3/4/5、PCIe 1.0–4.0

    接口：4× USB 3.0 Host、USB 3.0 Device、2.5G LAN（VXI-11/SCPI/Telnet/Socket/LXI/WebServer）、DP 显示输出、外触发输入、辅助输出、Cal Out、10 MHz In/Out
