优利德 · UNI-T

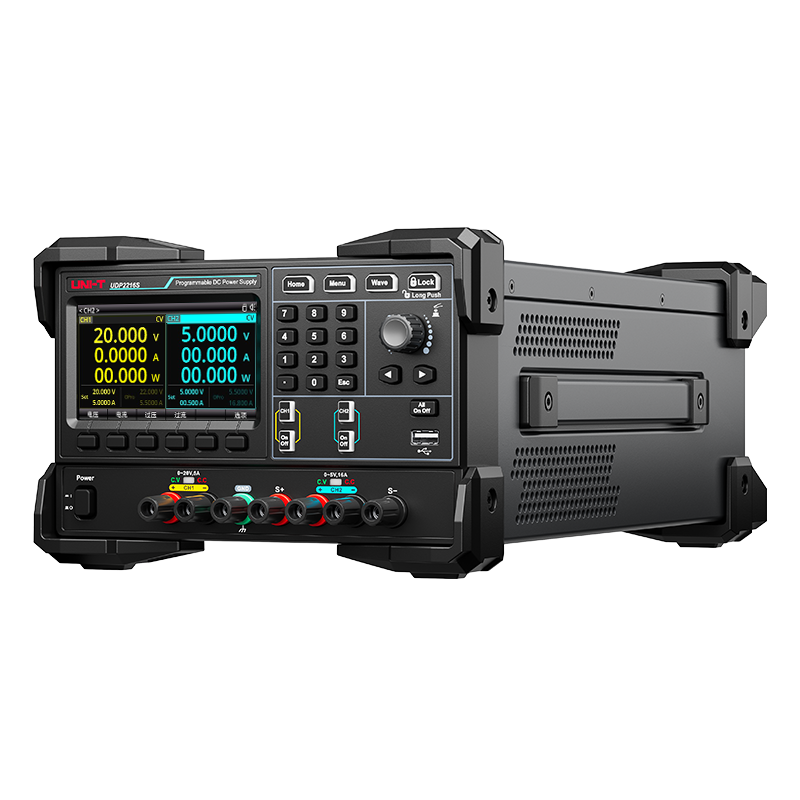

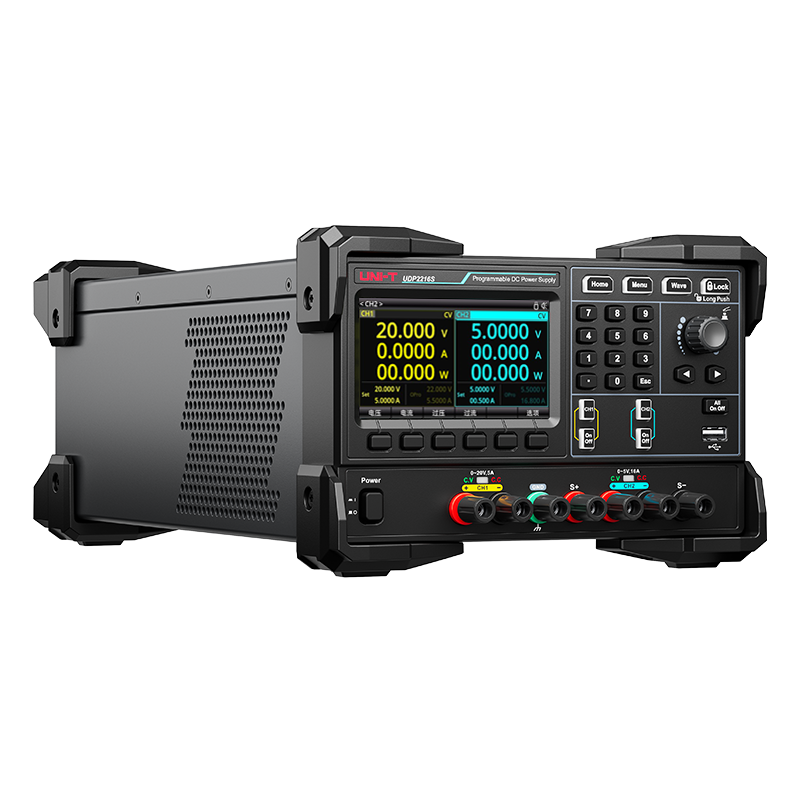

UDP2216S 可编程直流电源
双通道电气隔离 · CH1 20V/5A、CH2 5V/16A · 最大功率 180W · 纹波 <350μVrms/2mVpp · 瞬态响应 <50μs · 8kSa/s 电流采样 · 4.3 英寸真彩 LCD
产品简介
UDP2216S 是优利德推出的可编程线性直流稳压电源,具有一路 20V/5A 和一路 5V/16A 输出,极低的负载调整率和低纹波噪声输出,且两通道之间相互隔离,两个通道均支持远端补偿(4 线)功能,应用范围广泛。
产品标配标准 RS232 通信接口,支持 SCPI 协议、以太网及 Digital 等多个 I/O 接口,方便远程操控。前面板与后面板均提供输出端子,支持 2 线输出或 4 线远端感应;全通道电流支持 8kSa/s 高速采样,可精准捕获瞬态变化。命令处理时间 <10ms,快速瞬态响应时间 <50μs。

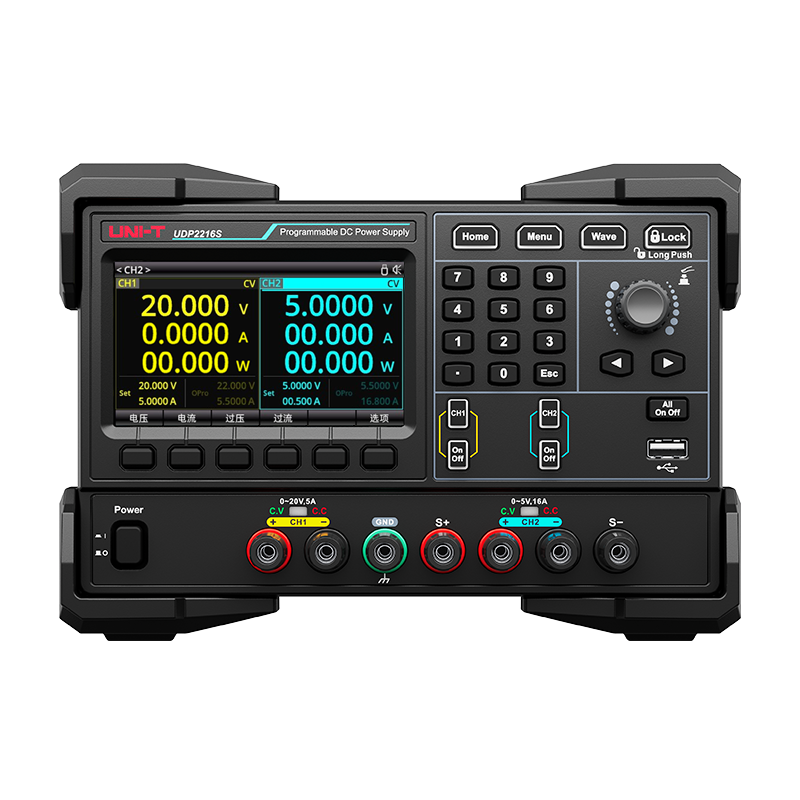

仪器采用 4.3 英寸真彩 LCD,提供丰富的功能界面,包括列表/延时器功能、触发器功能、监视器功能、录制器功能、波形显示功能、输出预设功能、系统设置和语言选择、WEB 服务器等;支持最大 512 组序列输出,最小驻留时间 1ms,并内置多种基础波形。整机为标准 3U 高半机架宽,便于上机架使用。
核心参数
• 通道数:2 通道,通道之间电气隔离、独立输出
• 额定输出:CH1 0~20V / 0~5A;CH2 0~5V / 0~16A;最大输出功率 180W
• 编程分辨率:电压 CH1 1mV / CH2 0.1mV;电流 CH1 0.1mA / CH2 1mA
• 回读分辨率:电压 CH1 1mV / CH2 0.1mV;电流 CH1 0.1mA / CH2 1mA,采样速度 8kSa/s
• 纹波与噪声:恒压模式 <350μVrms / 2mVpp(20Hz~20MHz);恒流模式纹波电流 <2mArms
• 反应时间:<50μs(负载 50% 变到 100% 以及 100% 变到 50% 后,输出电压误差恢复到稳态输出值 ±15mV 以内);命令处理时间 <10ms
• 编程/回读年精度(25±5℃):电压 CH1 ±(0.03%+8mV)、CH2 ±(0.04%+4mV);电流 CH1 ±(0.15%+5mA)、CH2 ±(0.15%+10mA)
• 保护功能:过压/过流/过温保护/Sense 保护;可设置快速过流保护时间 0ms-1000ms 可调
• 接口:USB Host、USB Device、RS-232、Sense、LAN、Digital I/O,遵循标准 SCPI 通信协议
• 显示与形态:4.3 寸 TFT LCD,WVGA(480×272);标准 3U 高半机架宽,225.00mm × 159.60mm × 445.00mm(W×H×D),机身重量 8.66kg
产品特性
双通道隔离与远端补偿
• 两通道之间电气隔离、独立输出,可分别驱动互不共地的待测电路,最大输出功率 180W
• 远端补偿功能:S+、S- 为远程量测端子,+、- 为输出正负端子。CH1 仅能通过后面板使用远程量测功能,CH2 可选择通过前面板或后面板使用远程量测功能,避免连接负载的导线过长引起的压降
• Sense 保护:补偿超过限制将自动关闭输出,保护设备,使用更安全
编程精度与高速采样
• 编程/回读分辨率 1mV/0.1mA(CH1)、0.1mV/1mA(CH2),具备出色的编程和回读精度
• 全通道电流支持 8kSa/s 高采样率,瞬态变化精准捕获
• 高编程时间分辨率:列表输出中黄线编程时间分辨率为 1ms,蓝线编程时间分辨率为 100ms

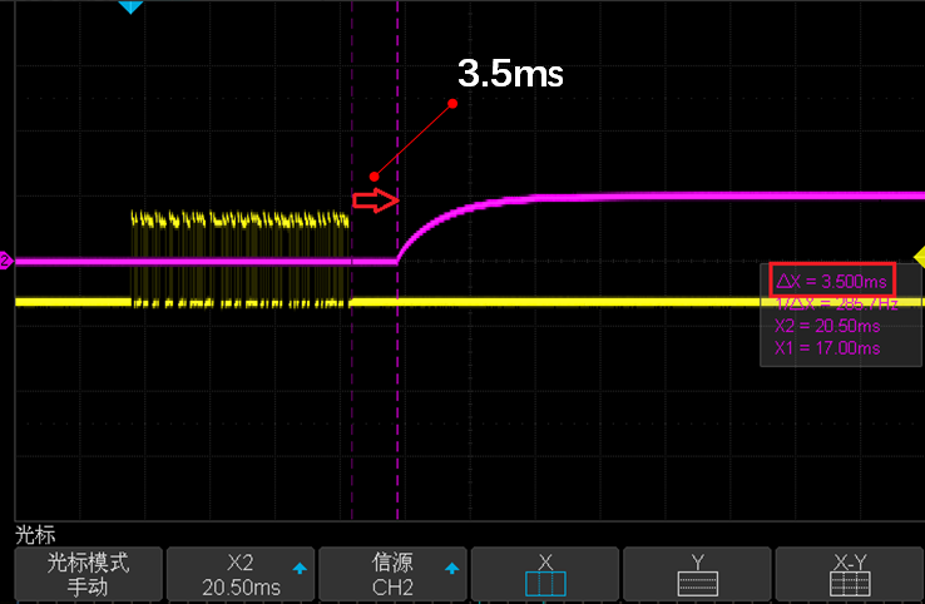

• 命令处理时间 <10ms,命令快速响应处理,使用更加流畅
列表输出与延时器
• 列表功能支持任意波生成,可自由编程波形,这些波形可以在电压和电流的安全限值内重现;可设置任意波的循环数,并设置每组输出电压、电流和定时时间
• 支持最大 512 组序列输出,最小驻留时间 1ms,内置多种输出模板,可基于模板构建任意波参数(所有通道均支持该功能)
• 延时器功能主要控制所选通道的开启和关闭两种输出状态;支持定时输出与能耗分析(IoT)、数据记录和分析功能
波形显示、录制器与监视器
• 输出波形显示功能用于观察电源电压和电流输出情况,按下 Wave 键进入波形显示界面;具备动态电流波形测量与显示能力
• 录制器功能可在无人状态下记录电源的输出数据,需使用 U 盘,可同时记录所有通道电压、电流和功率数据,并在 U 盘中以表格形式体现
• 监视器功能通过设定监测条件和选择处理方式来提醒用户所设置通道的电压、电流或功率是否满足判断条件(所有通道均支持该功能)
触发器、WEB 服务器与保护

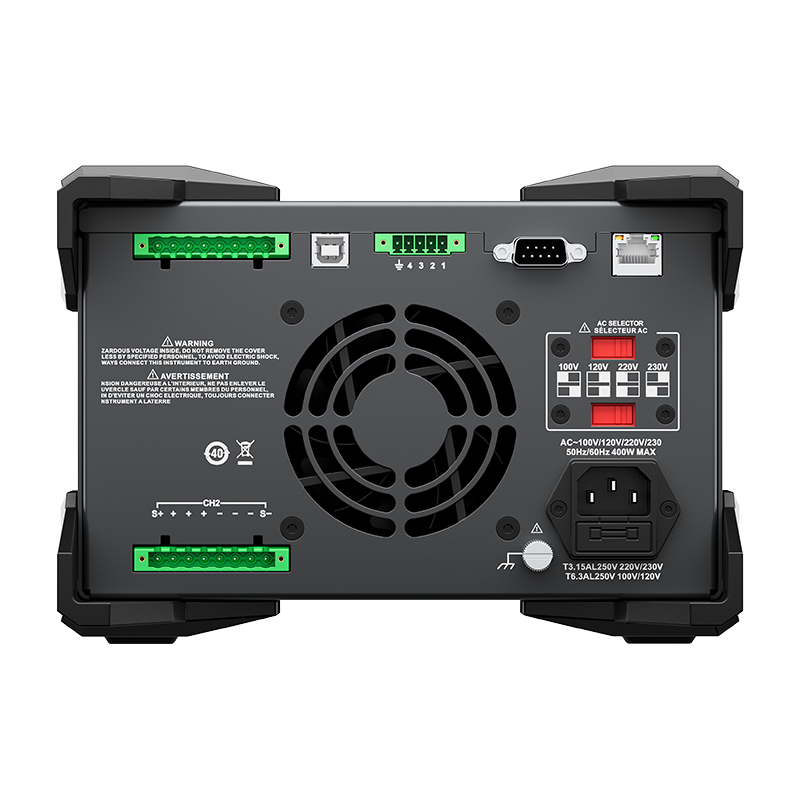

• 后面板提供数字 I/O 接口,支持触发输入和触发输出;数字 I/O 接口的 4 条数据线相互独立,可分别用于触发输入或触发输出
• 本机内置 WEB 服务器,使用浏览器打开本机的 WEB 页面后可查看本机基本信息并控制本机;用户还可以通过自动或手动方式调整网络参数配置
• 过压过流保护:可通过面板按键设定过压(OVP)、过流(OCP)保护点,一旦触发将关闭输出并在 LCD 上弹出提示框提醒;OCP 响应时间仅为 1.4ms,OVP 响应时间仅为 0.52μs
资源下载
本页技术指标整理自厂商官方资料,实际配置以厂商最新规格书为准。
详细指标请见 UDP2216S 详细指标页。
onetest仪器资源库 · 优利德 UDP2216S 可编程直流电源





优利德 · UNI-T
UDP2216S 可编程直流电源 · 详细指标
按官方数据手册分组收录全部关键技术指标 · 双通道隔离 · CH1 20V/5A · CH2 5V/16A · 180W · 纹波 <350μVrms/2mVpp
产品简介
UDP2216S 是优利德推出的可编程线性直流稳压电源,具有一路 20V/5A 和一路 5V/16A 输出,两通道之间电气隔离且均支持远端补偿(4 线)功能,最大输出功率 180W,标配 USB Host、USB Device、RS-232、Sense、LAN、Digital I/O 接口并遵循标准 SCPI 通信协议。
本页按官方数据手册分组收录全部关键技术指标(输出额定值、恒压模式、恒流模式、测量与显示、编程与回读精度、电压程控速度、温度系数、保护与功能、接口与一般规格);产品定位、特性与功能界面请见 UDP2216S 产品介绍页。编程与回读精度指标条件为 25±5℃。
技术指标
输出额定值
• CH1 电压:0~20V;CH1 电流:0~5A
• CH2 电压:0~5V;CH2 电流:0~16A
• 功率:180W
• 通道结构:2 通道之间电气隔离,独立输出;前面板和后面板输出端子,支持 2 线输出或 4 线远端感应
恒压模式
• 电源调整率:<0.01%+2mV
• 负载调整率:CH1 <0.01%+2mV;CH2 <0.01%+5mV
• 纹波及噪声:<350μVrms / 2mVpp(20Hz~20MHz)
• 反应时间:<50μs(负载的 50% 变到 100% 以及从 100% 变到 50% 后,重新恢复到稳定区间所需的时间;输出电压误差恢复到稳态输出值 ±15mV 以内)
• 命令处理时间:<10ms(在接收到 APPLy 和 SOURce 命令后电源输出开始进行改变的时间)
• 输出范围:0 至设定额定电压连续可调
恒流模式
• 电源调整率:<0.01%+250μA
• 负载调整率:<0.01%+250μA
• 纹波电流:<2mArms
• 输出范围:0 至设定额定电流连续可调
测量与显示
• 显示:电压满刻度 5 位数显(LCD);电流满刻度 5 位数显(LCD)
• 编程分辨率:电压 CH1 1mV / CH2 0.1mV;电流 CH1 0.1mA / CH2 1mA
• 回读分辨率:电压 CH1 1mV / CH2 0.1mV;电流 CH1 0.1mA / CH2 1mA;采样速度 8KSA/S
编程与回读精度(25±5℃)
• 编程年精度(电压):CH1 ±(0.03%+8mV);CH2 ±(0.04%+4mV)
• 编程年精度(电流):CH1 ±(0.15%+5mA);CH2 ±(0.15%+10mA)
• 回读年精度(电压):CH1 ±(0.03%+8mV);CH2 ±(0.08%+3mV)
• 回读年精度(电流):CH1 ±(0.15%+5mA);CH2 ±(0.15%+10mA)
• OVP/OCP 准确度:CH1、CH2 OVP ±0.02%+20mV;OCP ±0.5%+20mA
• Sense 补偿电压:CH1、CH2 <2V
电压程控速度(总变化范围内的 1%)
• CH1 上升:满载 <50ms;空载 <30ms;CH1 下降:满载 <50ms;空载 <400ms
• CH2 上升:满载 <15ms;空载 <14ms;CH2 下降:满载 <20ms;空载 <100ms
温度系数 per℃(输出百分比+偏置)
• CH1:电压 0.01%+4mV;电流 0.01%+2mA
• CH2:电压 0.01%+4mV;电流 0.01%+3mA
保护与功能
• 多重保护:过压/过流/过温保护/Sense 保护;可设置快速过流保护时间 0ms-1000ms 可调
• 保护响应:OCP 响应时间仅为 1.4ms;OVP 响应时间仅为 0.52μs
• 输出功能:锁键盘、波形显示、定时器、延时器、录制器、监测器均为有
• 序列输出:支持最大 512 组序列输出,最小驻留时间 1ms,内置多种基础波形
• 存储调出:不低于 10 组
接口与一般规格
• 接口:USB Host、USB Device、LAN、数字 IO、RS232(并具备 Sense 接口)
• 通信协议:遵循标准 SCPI 通信协议
• 显示:4.3 寸 TFT LCD,WVGA(480×272)
• 输入电压:AC 100V/120V/220V/230V±10%,50/60Hz
• 工作温度:0℃ 至 +40℃;存储温度:-10℃ 至 +60℃
• 湿度:20% 至 80% 相对湿度(非冷凝);海拔高度:2000 米以下
• 机身颜色:黑色;机身重量:8.66kg
• 机身尺寸(W×H×D):225.00mm × 159.60mm × 445.00mm,标准 3U 高半机架宽
• 装箱数量:1 台/每件
补充说明
• 若要保证 CH2 有较小的负载调整率,需连接远端补偿的 Sense 引脚;使用远端补偿时恒压模式下的负载调整率 <0.01%+2mV
型号与选件
• UDP2216S:2 通道 · 180W · CH1 20V/5A · CH2 5V/16A
• 功能配置:前后面板输出端子、远端补偿(4 线)、内置 WEB 服务器、数字 I/O 触发输入输出、录制器与监测器
