AMN6500 9kHz至30MHz双线 V 型人工电源网络|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz

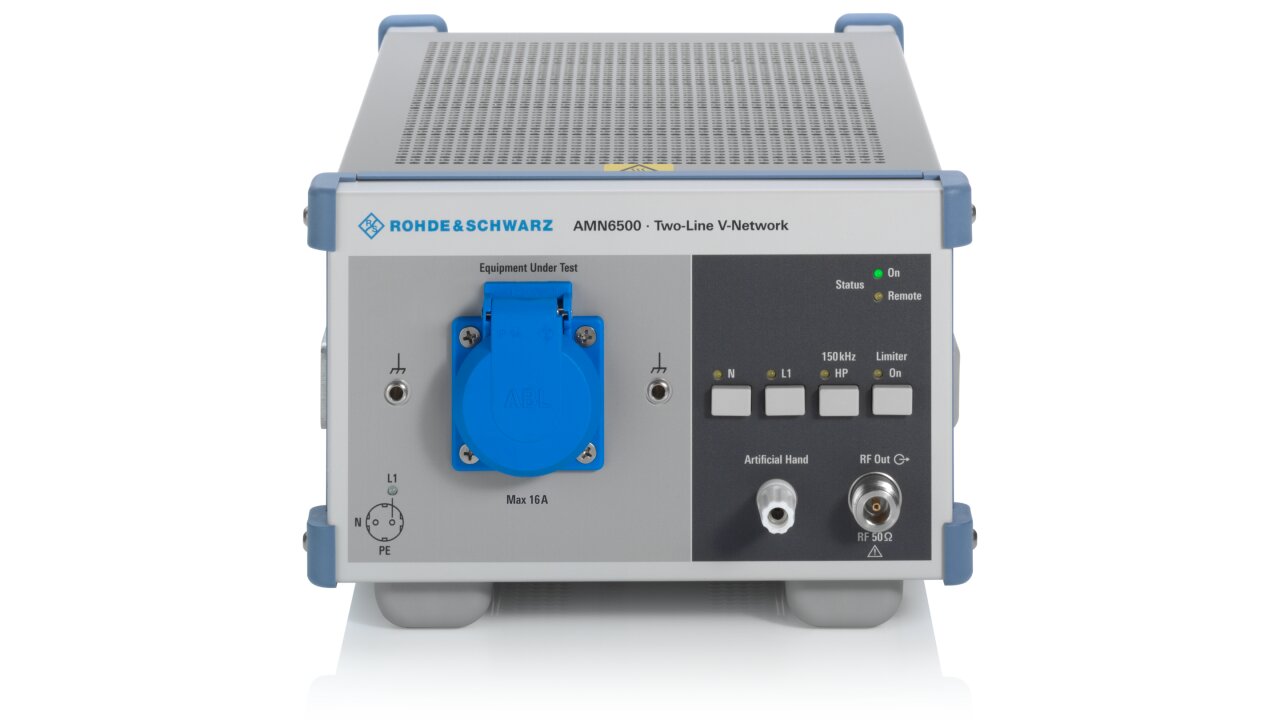

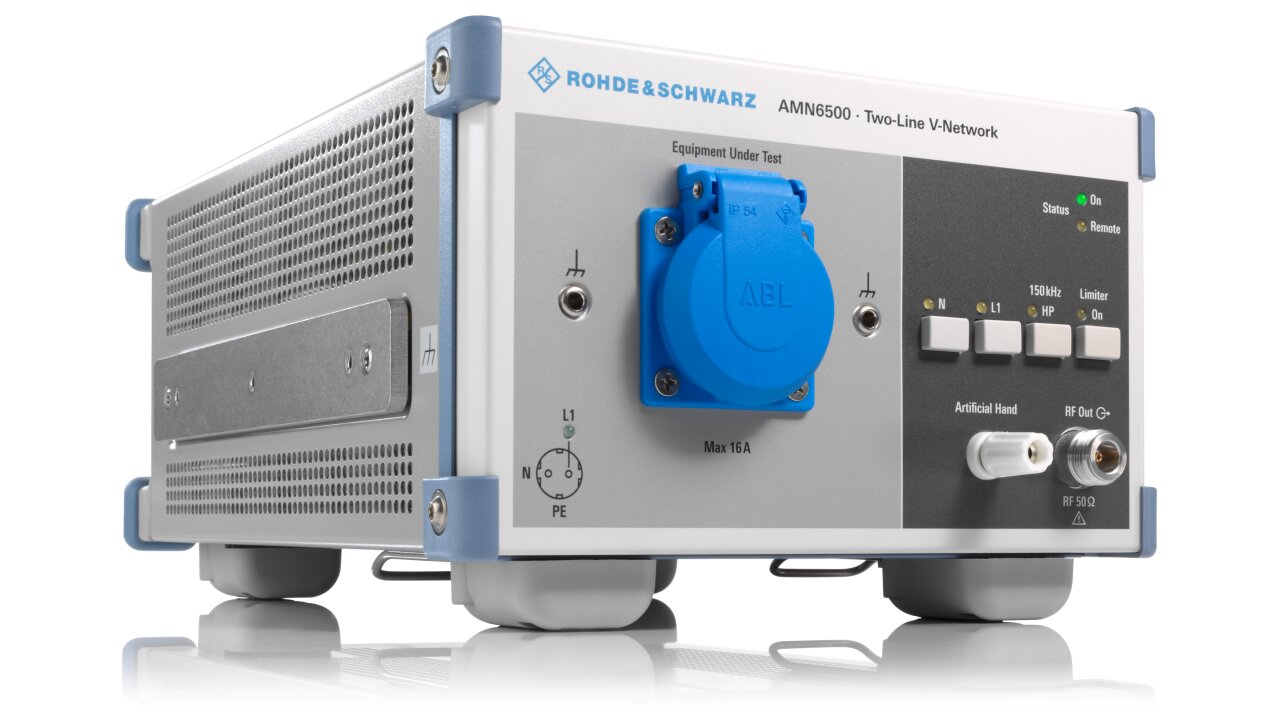

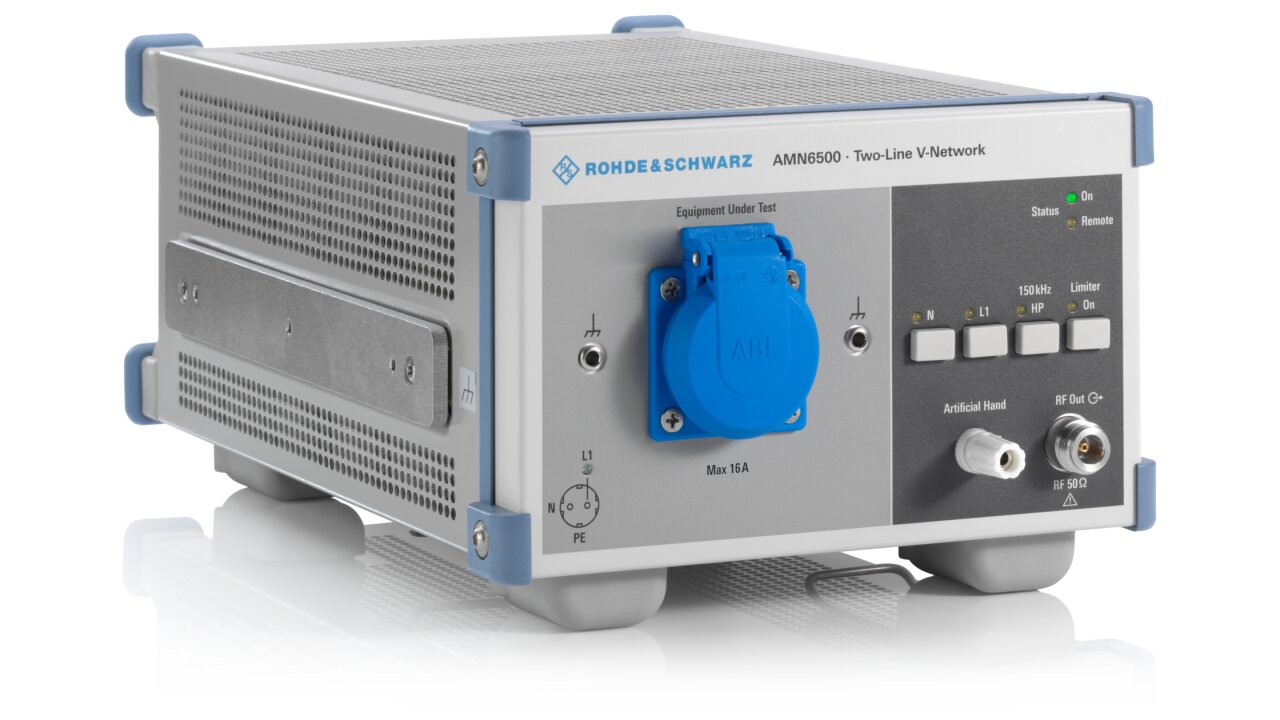

AMN6500 双线 V 型人工电源网络
R&S®AMN6500 是罗德与施瓦茨的双线 V 型人工电源网络。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称交流电源频率下工作，则直接通过交流电源为 V：形人工电。官方技术指标共 19 组、64 项，详见「详细指标」。
产品简介
罗德与施瓦茨提供多款包含特定国家/地区连接器的R&S®AMN6500型号。
得益于紧凑轻量化设计，R&S®AMN6500非常适合经常变化的不同应用，尤其是单相EUT的实验室和现场干扰电压测量。请注意，此类V人工电源形网络根据标准设计，会产生较高的漏电流。因此，此类产品需要连接至低阻抗保护接地系统。如不确定，应使用隔离变压器。
如果EUT在90V至240 V 的交流电源电压和 50Hz至60Hz 的交流电源频率下工作，则直接通过交流电源为V形人工电源网络的内部逻辑电路提供工作电压。这适用于所有标准应用。如果EUT 在低于90V 的交流电源电压或最高 28V 的直流电源电压下工作，则通过仪器标配的外部插入式电源给逻
优点和主要特点空心设计和模拟手R&S®AMN6500两线制V形人工电源网络使用空心型电感，并包含一个模拟手。
核心参数
• 频率范围：9kHz 至30MHz
• 交流电源频率下工作，则直接通过交流电源为V：形人工电
• 交流电源电压：于28V 的直流电源电压下工作，则必须通过标配 ｜ 0V 至240V 交流电，+10 %
• 模拟阻抗：(50µH ｜ + 5 Ω) | | ｜ 5 0 Ω（标称值）
• 两线V：形人工电源网络
• 表版本 第0 1. 0 0 0 1. 0：0 版
• AMN：两线V 形人工电源网络在9kHz 至 30MHz 频率范围内的模拟阻抗
• 为：(50µH ｜ + 5 Ω) | | ｜ 5 ｜ 0 Ω。设备提供具有接地保护的插座以连接被测设备 ( EUT)。
功能与特点
• 频率范围：9 kHz 至 30 MHz
• 最大连续电流：16 A（因国家/地区而异）
• 模拟阻抗：(50 µH + 5 Ω) | | 5 0 Ω
• 测量符合 CISPR、EN、VDE、ANSI、FCC Part 15 和 MIL-STD-461 标准
• 电压分压系数：10 dB（已校准），符合 CISPR 16-1-2 ===== PAGE 3 =====
• 立足本地个性化
• 可订制而且非常灵活 可持续性的产品设计
• 环境兼容性和生态足迹
• 提高能源效率和低排放
• 长久性和优化的总体拥有成本 3683.5680.35 01.00 PDP/PDW 1 zh CN R&S® 是罗德与施瓦茨注册商标
产品型号
• 官方型号：AMN6500
资源下载
详细指标请见本页「详细指标」标签页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
AMN6500 双线 V 型人工电源网络 详细指标
R&S®AMN6500 是罗德与施瓦茨的双线 V 型人工电源网络。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称交流电源频率下工作，则直接通过交流电源为 V：形人工电。官方技术指标共 19 组、64 项，详见「详细指标」。
以下为 R&S®AMN6500 的官方技术指标，共 19 个指标组、64 项。
参数名以行业通用中文术语为主（其中 18 项保留官方规格书原文），数值与单位保留官方规格书原样。
R&S®AMN6500
• 两线V：形人工电源网络
数据产品手 册
• 表版本 第0 1. 0 0 0 1. 0：0 版
简介
• AMN：两线V 形人工电源网络在9kHz 至 30MHz 频率范围内的模拟阻抗
• 为：(50µH ｜ + 5 Ω) | | ｜ 5 ｜ 0 Ω。设备提供具有接地保护的插座以连接被测设备 ( EUT)。
• 罗德与施瓦茨提供多款包含特定国家/地区连接器的R&S®AMN：型号。
• 得益于紧凑轻量化设计，R&S®AMN：非常适合经常变化 主要特点
• 系统。如不确定，应使用隔离变压器。：测量符合CISPR 、EN、VDE、ANSI、FCCPart15 和
MIL-STD-461 标准
• 交流电源频率下工作，则直接通过交流电源为V：形人工电
源网络的内部逻辑电路提供工作电压。这适用于所有标准应
• 用。如果EUT：在低于90V 的交流电源电压或最高28V 的直
空心设计和模拟手 内置脉冲限幅器（可关闭）
• AMN：两线制V 形人工电源网络使用空心型电感， 内置脉冲限幅器（可关闭）可保护测量接收机输入。
并包含一个模拟手。
• TTL：电平远程控制（兼容罗德与施瓦茨测量接收机）
• 150kHz：高通滤波器（通过开关选择） AMN6500 具备TTL 控制输入，可用于在自动测试系统
为避免测量接收机因具有高电平的低频频谱而出现过载的情 中远程控制相线选择和激活高通滤波器。可通过控制器或罗
• 况，可以激活150kHz：高通滤波器。 德与施瓦茨测量接收机来驱动。光耦合器可以避免受外部干
扰的耦合。
• 内置10dB：衰减器
为保障阻抗在不考虑接收机输入衰减时符合标
• 准，R&S®AMN：配有一个10dB 衰减器。
规格
• 频率范围：9kHz 至30MHz
• 模拟阻抗：(50µH ｜ + 5 Ω) | | ｜ 5 0 Ω（标称值）
• EUT：的供电路径
• 如果EUT：在低于90V 的交流电源电压或低
• 交流电源电压：于28V 的直流电源电压下工作，则必须通过标配 ｜ 0V 至240V 交流电，+10 %
• 的外部插入式电源给V：形人工电源网络的内部逻
• 交流电源频率：50Hz 至60Hz ，±5 %
• 直流电压：0V 至28V 直流电
测量接收机的测试路径输入
• 最大可允许的EUT：射频干扰功率 ｜ 1W
• 高通滤波器：集成式，通过开关选择 ｜ 150kHz
• EUT：和测量接收机端口之间的电压分压系数 内置衰减器，出厂提供校准数据 ｜ 10dB
• 内置脉冲限幅器的响应阈值：脉冲限幅器可关闭 ｜ 140dB (µV)

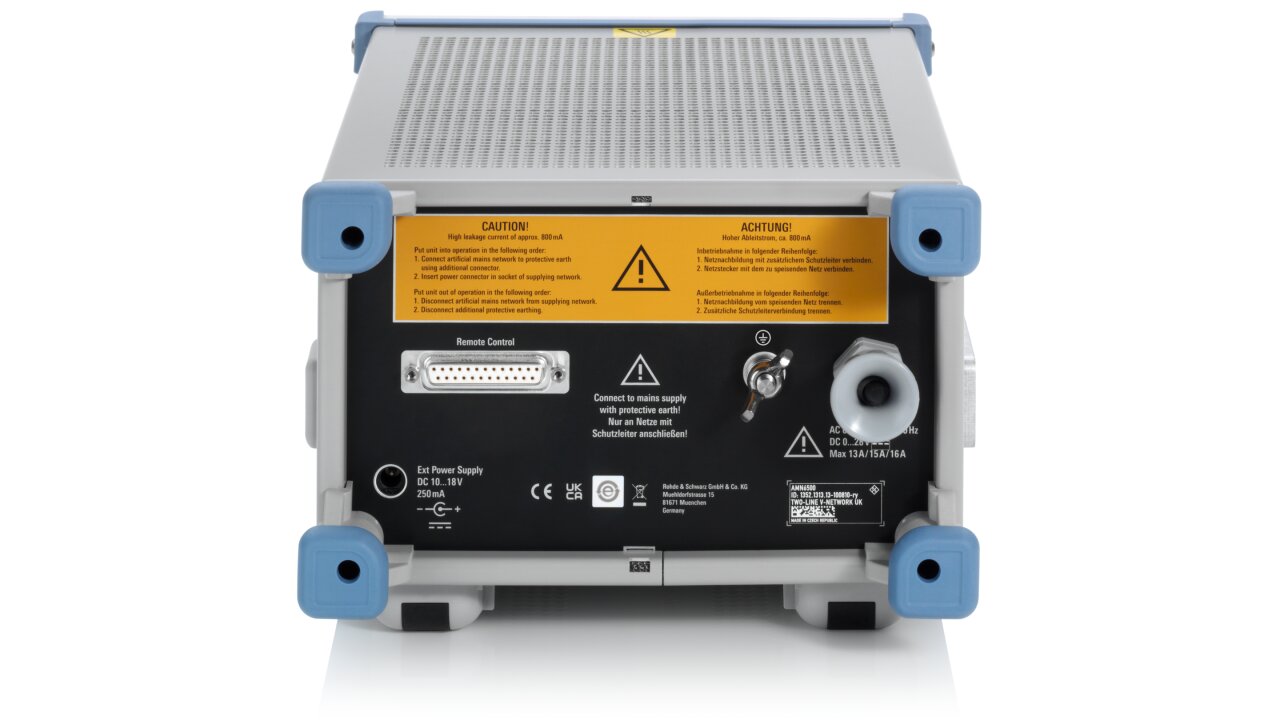

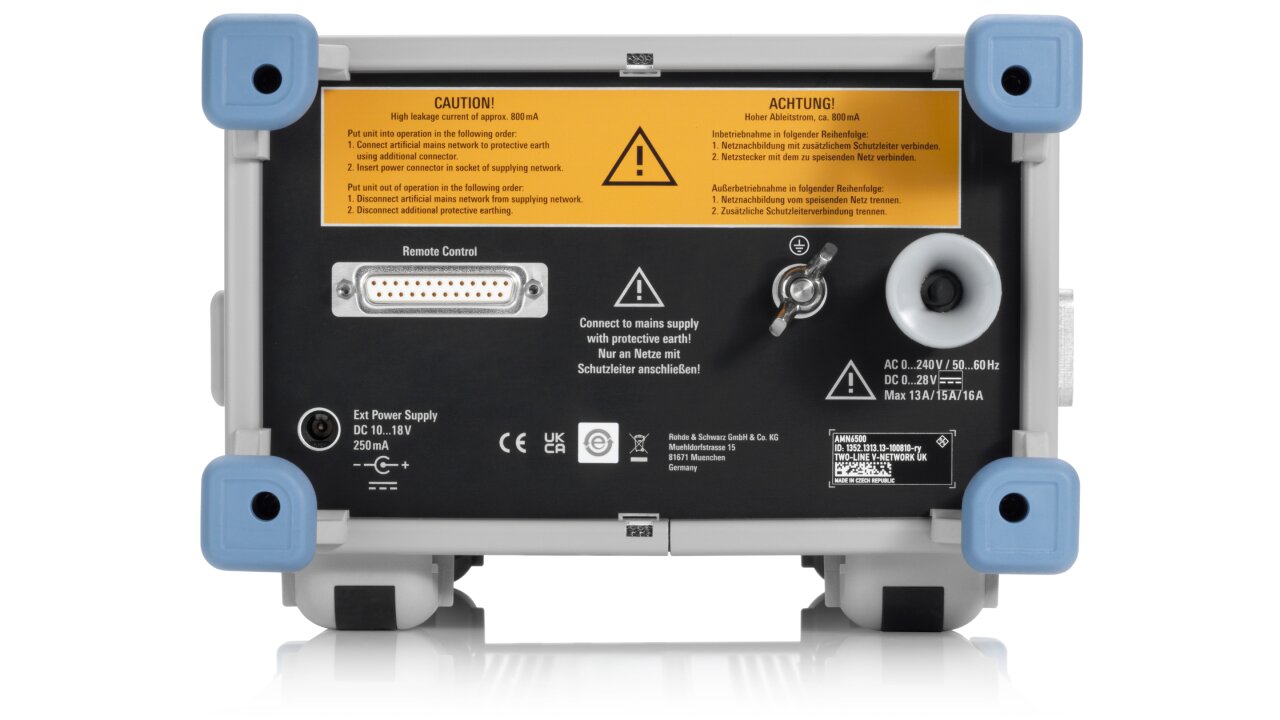

接头
• 交流电源输入：因国家/地区而异 连接器，公头，带接地保护触点和1 .8m 电缆
• 连接EUT：的交流电源电压输入 因国家/地区而异 具有接地保护触点的插座
• 连接测量接收机的射频输出：N 型母头，5 0 Ω
• 远程控制输入：25 针，D-Sub，母头
• 连接模拟手的输出：4mm 接口，阴性，带滚花螺钉
• 参考接地：侧面板 带三个M4 螺纹的接地棒
• 保护接地：后面板 M6 螺纹栓
• 径：2.1mm：，10V 至18V 直流电，250mA
通用数据
• 运行温度范围：+5°C 至 +45°C
• 存储温度范围：40°C 至 +70°C
• 尺寸：宽× 高× 深 ｜ 219mm×147mm×350mm
• 重量：5.5kg (12.1lb )
• 电气安全：遵循手册中的安全使用说明 符合EN61010-1
• EMC：符合IEC /EN61326
• 辐射：B 类，符合居住环境要求
基本单元
• 二线制V：形网络 AMN6500
• 德国型号（Schuko：连接器） ｜ 1352.1313.12
• 英国型号：1352.1313.13
• 美国型号：1352.1313.16
推荐的附件
• 控制电缆 1)，长度：3m：EZ-21 ｜ 1107.2087.03
• 控制电缆 1)，长度：10m：EZ-21 ｜ 1107.2087.10
• 控制电缆 2)，长度：3m：EZ-29 ｜ 1326.6470.03
• 控制电缆 2)，长度：10m：EZ-29 ｜ 1326.6470.10
维修选项
• 延长保修，一年：WE1
• 延长保修，两年：WE2
• 延长保修，三年：WE3
• 延长保修，四年：WE4
• 包含校准的延长保修，一年：CW1
• 包含校准的延长保修，两年：CW2 请联系当地的罗德与施瓦茨销
• 包括校准的延长保修，三年：CW3 售处。
• 包括校准的延长保修，四年：CW4
• 包含实验室认可校准的延长保修，一年：AW1
• 包含实验室认可校准的延长保修，两年：AW2
• 包含实验室认可校准的延长保修，三年：AW3
• 包含实验室认可校准的延长保修，四年：AW4
作为测试测量、技术系统以及网络安全方面的行业先
• 驱，Rohde&Schwarztechnologygroup：通过先进方案为世
商品名是所有者的商标| 中国印制
• PD3683.5680.35|01.00版|September：2022(ch)
型号与选件
• 官方型号：AMN6500
指标整理自官方文件：AMN6500_dat_zh-CN_3683-5680-35_v0100.pdf
