罗德与施瓦茨 · Rohde & Schwarz

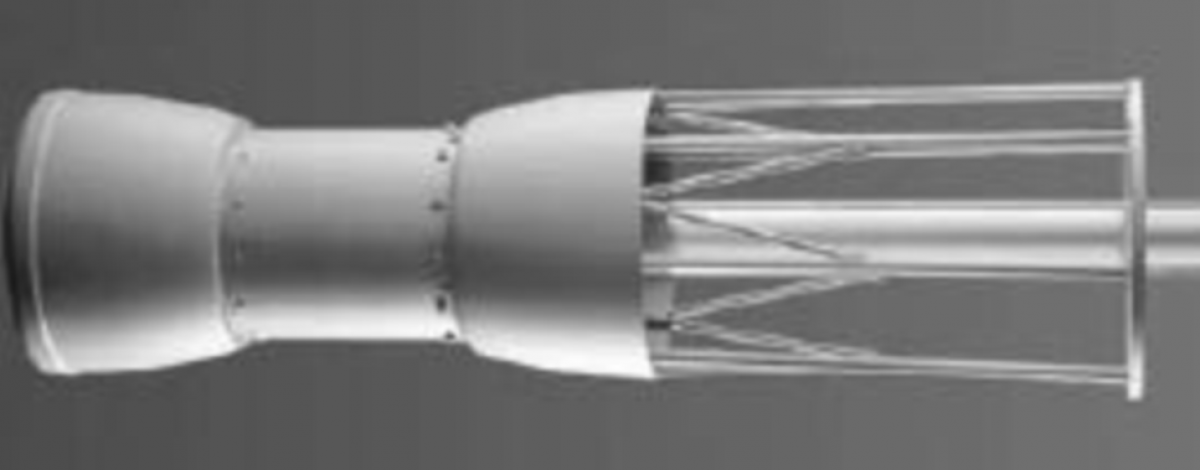

HE202 有源接收偶极子
R&S®HE202 是罗德与施瓦茨的有源接收偶极子。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称频率范围：200 MHz至1GHz。官方技术指标共 13 组、34 项，详见「详细指标」。
产品简介
高度灵敏的小尺寸有源天线，具有 200 MHz 至 1 GHz 的宽频率范围。
官方公布的主要指标：频率范围 200 MHz至1GHz；噪声系数 ≤ 8 dB；Antenna transmission directions receiving only；Polarization linear；Nominal impedance 50 Ω。
官方公布的产品型号：HE202。
核心参数
• 频率范围：200 MHz至1GHz
• 噪声系数：≤ 8 dB
• Antenna transmission directions：receiving only
• Polarization：linear
• Nominal impedance：50 Ω
• RF connector：N female
• 驻波比：200 MHz至500MHz 500 MHz至1GHz ｜ < 2 < 2.5
• Antenna realized gain：includes internal amplification see Fig. 1
产品型号
• 官方型号：HE202
资源下载
详细指标请见本页「详细指标」标签页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
HE202 有源接收偶极子 详细指标
R&S®HE202 是罗德与施瓦茨的有源接收偶极子。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称频率范围：200 MHz至1GHz。官方技术指标共 13 组、34 项，详见「详细指标」。
以下为 R&S®HE202 的官方技术指标，共 13 个指标组、34 项。
参数名以行业通用中文术语为主（其中 28 项保留官方规格书原文），数值与单位保留官方规格书原样。
Electrical specifications
• 频率范围：200 MHz至1GHz
• Antenna transmission directions：receiving only
• Polarization：linear
• Nominal impedance：50 Ω
• RF connector：N female
• 驻波比：200 MHz至500MHz 500 MHz至1GHz ｜ < 2 < 2.5
• Antenna realized gain：includes internal amplification see Fig. 1
• Antenna factor：includes internal amplification see Fig. 2
• Radiation pattern：H plane omnidirectional
• E plane：see Fig. 3
• Output third-order intercept point (TOI)：≥ 30 dBm (typ.)
IP3
• Output second-order intercept point (SOI)：≥ 60 dBm (typ.)
IP2
• Output 1 dB compression point：≥ 10 dBm (typ.)
• Destructive field strength：> 30 V/m
• Field strength sensitivity：see Fig. 4
• 噪声系数：≤ 8 dB
unit
• supply voltage：18 V至25 V DC, max. 200 mA (nom.)
• MTBF：> 50.000 h
Environmental specifications
• Operating temperature range：40°C to +75°C
• Maximum wind speed：without ice deposit ｜ 180 km/h
Mechanical specifications
• 尺寸：L × H × D approx. 512 mm × 238 mm × 120 mm
(20.16 in × 9.37 in × 4.72 in)
• 重量：approx. 2.1 kg (4.63 lb)
Figures
• Fig. 1: Antenna realized gain (meas.)：Fig. 2: Antenna factor (meas.)
• 1Hz bandwidth (typ.)
订购信息
• Designation：Type Order No.
• Active receiving dipole：HE202 ｜ 0630.0310.02
• Active receiving dipole, calibrated：HE202 ｜ 0630.0310.03
Recommended extra
• Bias unit：IN600 ｜ 4094.3004.xx
保修
• Base unit：1 year
• All other items：1 year
Service options
• Service plans：On demand
• Calibration：up to five years 1 pay per calibration
• ment, technology systems and：networks & cybersecurity.
network with locations in more than 70 countries.
• More：Rohde&Schwarz certificates
型号与选件
• 官方型号：HE202
指标整理自官方文件：HE202_specs_en_3610-2875-22_v0100.pdf
