罗德与施瓦茨 · Rohde & Schwarz

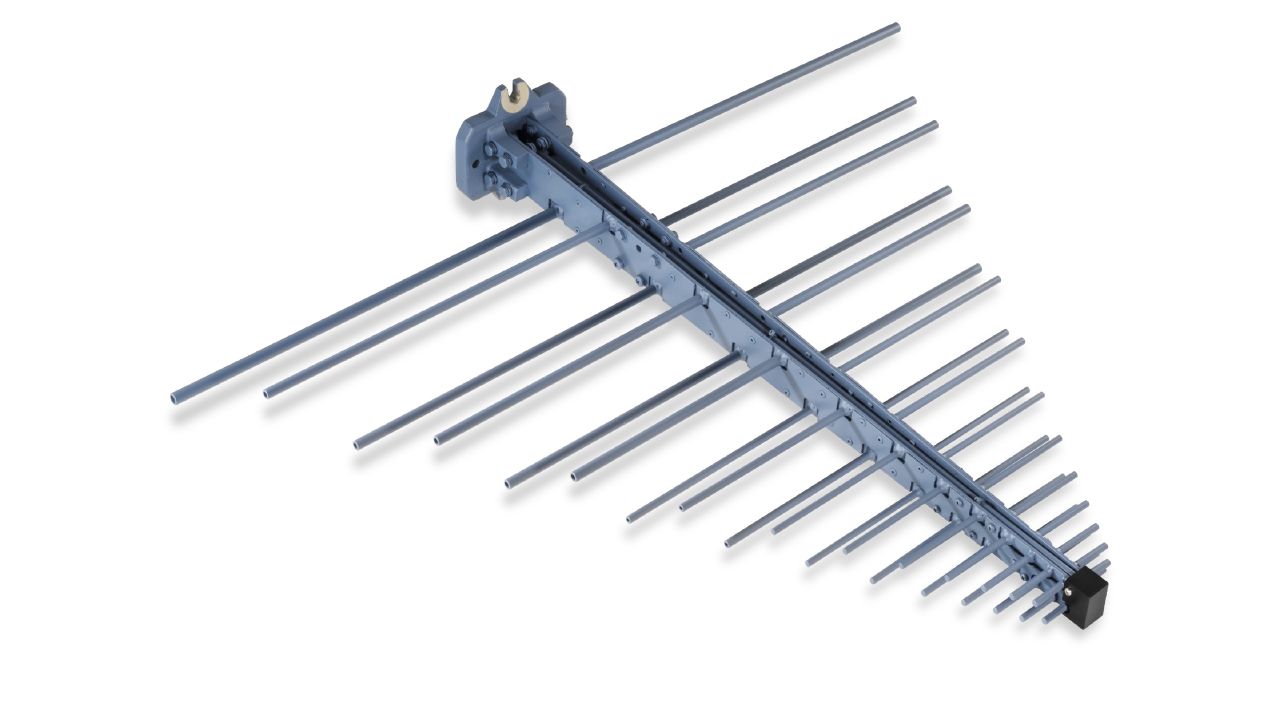

HL223 对数周期天线
R&S®HL223 是罗德与施瓦茨的对数周期天线。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称频率范围：200 MHz至1.3GHz。官方技术指标共 10 组、26 项，详见「详细指标」。
产品简介
经过优化的宽带天线，可用于 200 MHz 至 1.3 GHz 频率范围内的无线电监测和测量。
官方公布的主要指标：频率范围 200 MHz至1.3GHz；Polarization linear；Nominal impedance 50 Ω；RF connector N female；驻波比 < 2 (typ.), see Fig. 1。
官方公布的产品型号：HL223。
核心参数
• 频率范围：200 MHz至1.3GHz
• Polarization：linear
• Nominal impedance：50 Ω
• RF connector：N female
• 驻波比：< 2 (typ.), see Fig. 1
• Maximum input power (at +20 °C)：1500 W至600 W (CW)
• 增益：≥ 6 dBi (typ.), see Fig. 2
• Antenna factor：see Fig. 3
产品型号
• 官方型号：HL223
资源下载
详细指标请见本页「详细指标」标签页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
HL223 对数周期天线 详细指标
R&S®HL223 是罗德与施瓦茨的对数周期天线。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称频率范围：200 MHz至1.3GHz。官方技术指标共 10 组、26 项，详见「详细指标」。
以下为 R&S®HL223 的官方技术指标，共 10 个指标组、26 项。
参数名以行业通用中文术语为主（其中 21 项保留官方规格书原文），数值与单位保留官方规格书原样。
Electrical specifications
• 频率范围：200 MHz至1.3GHz
• Polarization：linear
• Nominal impedance：50 Ω
• RF connector：N female
• 驻波比：< 2 (typ.), see Fig. 1
• Maximum input power (at +20 °C)：1500 W至600 W (CW)
• 增益：≥ 6 dBi (typ.), see Fig. 2
• Antenna factor：see Fig. 3
• Cross polarization：see Fig. 4
• MTBF：> 100.000 h
Environmental specifications
• storage temperature range：40 °C to +70 °C
• Maximum wind speed：without ice deposit ｜ 200 km/h
• with ice, 1/4 inch radial：118 km/h
Mechanical specifications
• 尺寸：W × H × L approx. 765 mm × 122 mm × 710 mm
(30.12 in × 4.80 in × 27.95 in)
• 重量：approx. 2 kg (4.41 lb)
Figures
• Fig. 1: VSWR (typ.)：Fig. 2: Gain (typ.)
• Fig. 3: Antenna factor (typ.)：Fig. 4: Cross polarization (typ.)
订购信息
• Designation：Type Order No.
• Log-periodic antenna：HL223 ｜ 4001.5501.02
Recommended extra

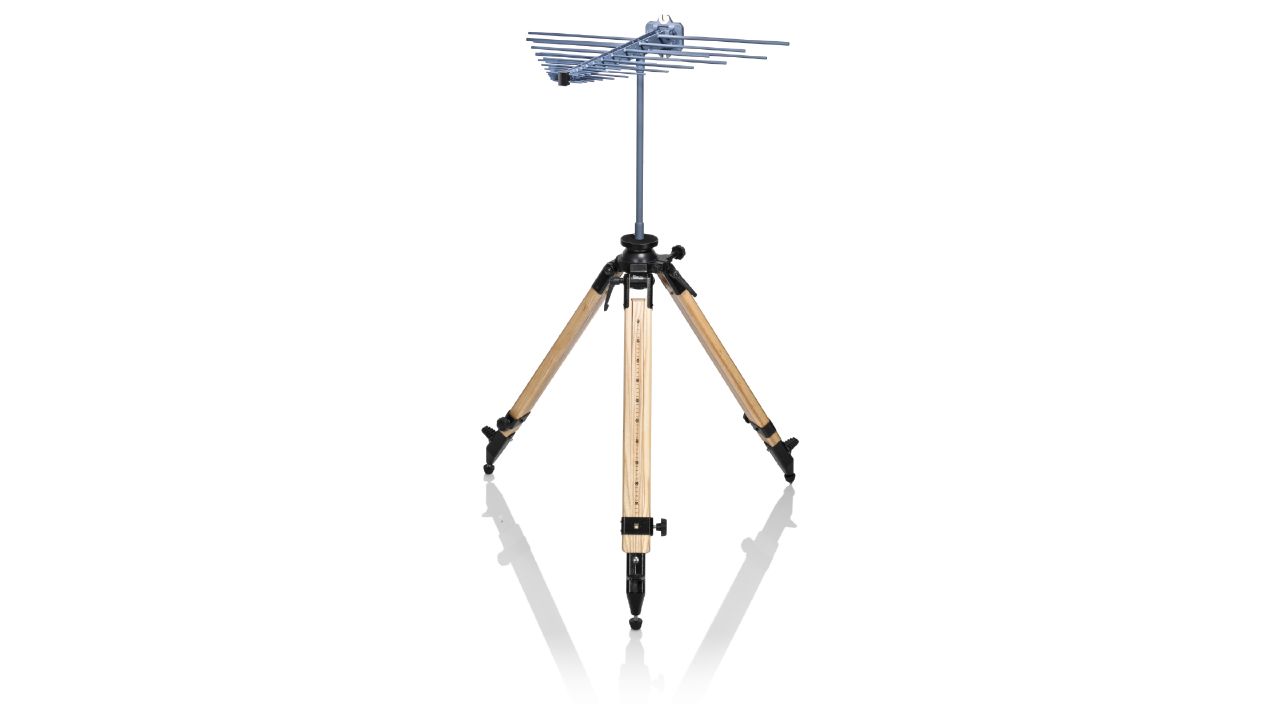

• Wooden tripod：HZ-1 ｜ 0837.2310.02
保修
• Base unit：1 year
• All other items：1 year
Service options
• Service plans：On demand
• Calibration：up to five years 1 pay per calibration
• ment, technology systems and：networks & cybersecurity.
network with locations in more than 70 countries.
• More：Rohde&Schwarz certificates
型号与选件
• 官方型号：HL223
指标整理自官方文件：HL223_specs_en_3610-3171-22_v0100.pdf
