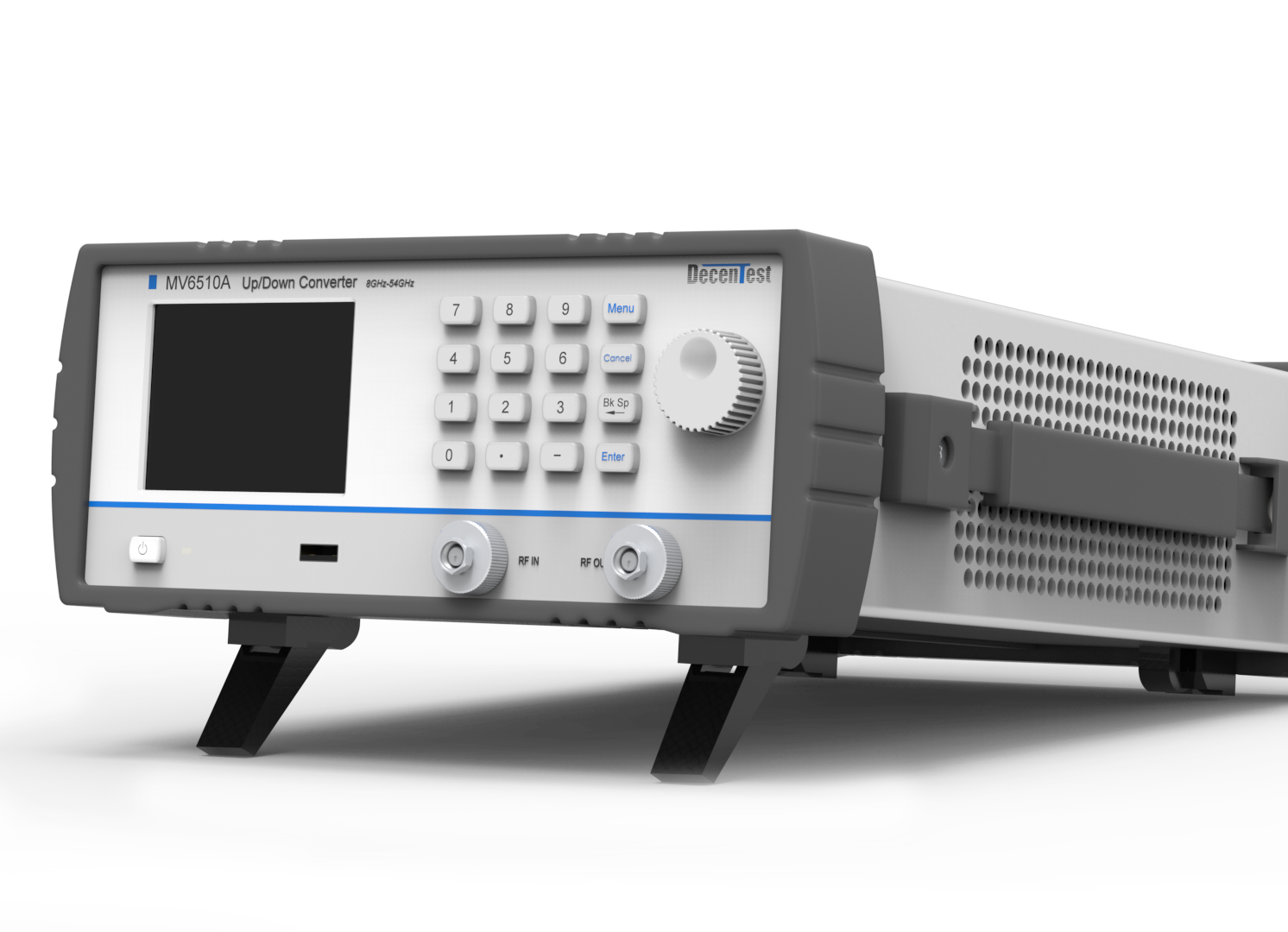

MV6510A上下变频可实现8GHz-54GHz信号的上变频和下变频功能。产品具有工作频段宽，抗干扰能力强，信号杂散小等特点。频率稳定度达到0.1ppm，任意频率切换锁定时间仅为500μs。支持交流和直流供电，可通过指令程控，适用于自动化测试、信道仿真系统等应用场景。
频率范围9kHz至3/6/12GHzAM、FM、PM、扫描和脉冲调制极低的相位噪声：-145dBc/Hz @100MHz和10@kHz失调现场就绪，配备 10 英寸触摸屏，适合白天和夜间使用，电池续航时间为 2 小时可通过MATLAB、Python、LabVIEW和其他软件编程环境进行远程编程。用于仪器安全的可移动 uSD 卡
频率范围：9kHz至15GHz频率分辨率：0.01Hz基准频率：10MHz温度稳定度：±1ppm内部参考输出：10MHz ，≥+8dBm谐波典型值：≤-30dBc非谐波典型值：≤-60dBc单边带相躁：-115dBc/Hz@10kHz输出功率范围：最大输出功率：+10dBm 、最小输出功率：-120dBm功率准确度：±1.0dB（典型值）
同厂商产品
R&S®SMM100A矢量信号发生器适用于在频率高达44GHz的研发和生产应用中生成复杂的数字调制信号。
SZV100A 45GHz至60GHz ≤2GHzQ/V 波段射频上变频器|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz
SZV100A Q/V 波段射频上变频器
R&S®SZV100A 是罗德与施瓦茨的 Q/V 波段射频上变频器。官方目录位于「信号发生器 / 矢量信号发生器」。官方技术指标共 36 组、76 项，详见「详细指标」。
产品简介
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
官方公布的主要指标：Instantaneous modulation bandwidth 2GHz；Setting time 5 ms；1 dB compression point at +25 °C ｜ ≥ +16 dBm；Third order intercept (TOI) output 10MHz tone spacing, > +18 dBm；Intermodulation distortion (IMD) 10MHz tone spacing, single tone output power +5 dBm < -26 dBc -5 dBm < -46 dBc。
官方公布的产品型号：SZV100A、SZV-B1056。
核心参数
• Instantaneous modulation bandwidth：2GHz
• Setting time：5 ms
• 1 dB compression point：at +25 °C ｜ ≥ +16 dBm
• Third order intercept (TOI) output：10MHz tone spacing, > +18 dBm
• Intermodulation distortion (IMD)：10MHz tone spacing, single tone output power +5 dBm < -26 dBc -5 dBm < -46 dBc
• RF out VSWR：output impedance in 50 Ω system ｜ < 2.1:1
• Conversion gain：IF-IN to RF out
• low gain mode：+8 dB ± 5.0 dB
产品型号
• 官方型号：SZV100A、SZV-B1056
资源下载
详细指标请见本页「详细指标」标签页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
SZV100A Q/V 波段射频上变频器 详细指标
R&S®SZV100A 是罗德与施瓦茨的 Q/V 波段射频上变频器。官方目录位于「信号发生器 / 矢量信号发生器」。官方技术指标共 36 组、76 项，详见「详细指标」。
以下为 R&S®SZV100A 的官方技术指标，共 36 个指标组、76 项。
参数名以行业通用中文术语为主（其中 63 项保留官方规格书原文），数值与单位保留官方规格书原样。
频率
• Range：R&S®SZV-B1056 option ｜ 36 GHz至56GHz,
LO-IN and IF-IN frequencies
• Instantaneous modulation bandwidth：2GHz
• Setting time：5 ms
电平
• 1 dB compression point：at +25 °C ｜ ≥ +16 dBm
• Third order intercept (TOI) output：10MHz tone spacing, > +18 dBm
output level < +5 dBm
• Intermodulation distortion (IMD)：10MHz tone spacing, single tone output power +5 dBm < -26 dBc -5 dBm < -46 dBc
• Setting time：switching IF amplifier on/off ｜ 5 ms
• RF out VSWR：output impedance in 50 Ω system ｜ < 2.1:1
Upconversion transfer characteristics
• Conversion gain：IF-IN to RF out
• low gain mode：+8 dB ± 5.0 dB
• high gain mode：+33 dB ± 5.0 dB
• Temperature drift of gain：+18 °C to +33 °C, ｜ < 3.5 dB
after 30 min settling time
• Amplitude flatness：500MHz modulation bandwidth 2GHz modulation bandwidth ｜ ±2.5 dB ±4.0 dB
• Group delay flatness：500MHz modulation bandwidth 2GHz modulation bandwidth ｜ ±1.5 ns ±4.5 ns
RF center frequency in GHz
• Spectral：purity
• 非谐波：in-band nonharmonics ｜ < -55 dBc,
• (e.g. LO feedthrough, IF feedthrough and：< -65 dBc (meas.)
output level from -5 dBm to +5 dBm
• 谐波：output level = +5 dBm ｜ < -30 dBc
measurement bandwidth = 1 Hz
• high gain mode：< -120 dBc (1Hz)
• low gain mode：< -123 dBc (1Hz)
• high gain mode without IF signal：< -129 dBm (1Hz) option) as a LO source and (< -108 dBc (1Hz), typ.)
f = 49 GHz
• 1E+01：1E+02 ｜ 1E+03 ｜ 1E+04 ｜ 1E+05 ｜ 1E+06 ｜ 1E+07 ｜ 1E+08
Presettings
• LO signal source：R&S®SMA100B with R&S®SMAB-B711
and -B120 options
• IF signal source：R&S®SMW200A with R&S®SMW-B1020,
-K544 and -B13XT options
• IF digital standard：standard ｜ 5G NR FR2
• test model：NR-FR2-TM3_1__TDD_100MHz_120KHz
• modulation：64QAM
• signal bandwidth：100MHz
• RF frequency：47.5GHz
• Error vector magnitude：low gain mode ｜ 41 dB (meas.)
• Adjacent channel leakage ratio (ACLR)：low gain mode ｜ 43 dBc (meas.)
LO-IN
• option
• LO-IN level：+6 dBm to +9 dBm
• LO-IN connector：50 Ω system ｜ 2.92 mm female
• LO-IN VSWR：input impedance in 50 Ω system, ｜ < 2.1:1
in low and high gain mode
• LO-IN damage level：> 12 dBm
IF-IN
• option
• IF-IN VSWR：input impedance in 50 Ω system, ｜ < 1.7:1
in low and high gain mode
• IF-IN connector：50 Ω system ｜ 2.92 mm female
• IF-IN damage level：> 20 dBm
IF/LO coupled out
• relative to LO-IN：3 dB至9 dB
• IF/LO coupled ou：t connector ｜ 50 Ω system ｜ 2.92 mm female
• IF/LO coupled：VSWR output impedance in 50 Ω system ｜ < 2.0:1
RF out/coupled out
• RF out connector：50 Ω system ｜ 1.85 mm female
• RF coupled out：connector ｜ 50 Ω system ｜ 1.85 mm female
• RF coupled VSWR：output impedance in 50 Ω system ｜ < 2.1:1
• Reverse power：maximum permissible RF power ｜ 0.25 W
(yaml format)
• low and high gain mode,：(s2p format)
远程控制
• 接口：Ethernet/LAN ｜ 10/100BASE-T
• Command set：SCPI 1999.0 or compatible command sets
• FTP (file transfer protocol)
• Ethernet/LAN addressing：DHCP, static
• Remote control software：set up remote control via PC software, R&S®SZV control
Additional mechanical characteristics
• Signal output：micro-D, 15-pin connector with jackpost
电源
• delivery：FRA060-S12-4 54731
(Rohde & Schwarz order no.:
• AC input：100 V至240 V AC (±10 %) 50 Hz至60Hz (±5 %) DC output +12V DC, 60 W
• Power supply connector：CUI PJ-064B
• DC power jack with 2.5 mm center pin,
Environmental conditions
• storage temperature range：10 °C to +60 °C
• Damp heat：+25 °C/+40 °C, 90 % rel. humidity const.,
in line with EN 60068-2-78
• Altitude：operating ｜ 2000 m
• transport：10000 m
Mechanical resistance
• 55 Hz至150Hz, 0.5 g const.,
in line with EN 60068-2-6
• random：10 Hz至300Hz, acceleration 1.2 g RMS,
in line with EN 60068-2-64
• Shock：40 g shock spectrum,
Power rating (AC/DC adapter)
• Rated voltage：100 V至240 V AC (±10 %)
• Rated frequency：50 Hz至60Hz (±5 %)
• Rated current：1.8 A
• Rated power：60 W
EN 61000-3-3
• 2014/35/EU：EN 61010-1: 2010 + Cor.: 2011
• 尺寸：W × H × D, ｜ 126 mm × 94 mm × 312 mm
• with feet height adjustable：(4.96 in × 3.7 in × 12.28 in)
• 重量：< 5.9 kg (< 13 lb )
订购信息
• Designation：Type Order No.
基本单元
• Q/V band RF upconverter：SZV100A ｜ 1431.0002.02
Mandatory option
• 1.85 mm female
sales and service network with locations in more than
• 70 countries.
型号与选件
• 官方型号：SZV100A、SZV-B1056
指标整理自官方文件：SZV100A_dat-sw_en_3607-9920-22_v0102.pdf
