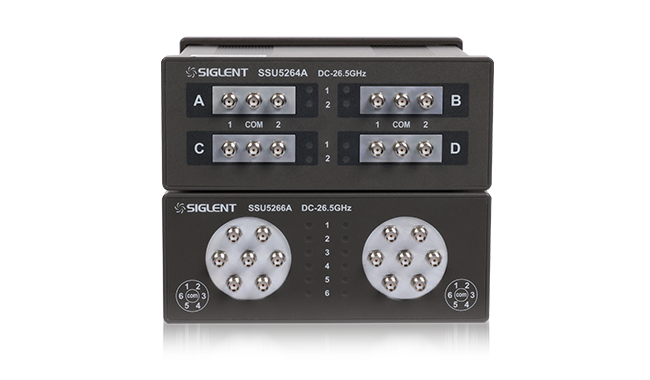

SSU5000A系列DC至18/26.5/50GHz机械开关|鼎阳科技

最高频率: 18 GHz/ 26.5 GHz/ 50 GHz最高频率: 18 GHz/ 26.5 GHz/ 50 GHz内含1-4个单刀双掷机械开关或1-6个单刀六掷机械开关基于SCPI命令集，通过VISA和EasySSU软件实现远程控制支持通过USB与机械开关交互尺寸：W×H×D=153×62.4×137.5mm射频连接器：SMA female 或 2.4mm female

SNA5000A系列100kHz至13.5/26.5 GHz矢量网络分析仪|鼎阳科技

频率范围：100 kHz至13.5/26.5 GHz动态范围：125 dB中频带宽范围：10 Hz~3 MHz输出功率设置范围：-55 dBm ~ +10 dBm可选配时域分析选件以及频谱分析仪选件校准类型：响应校准，增强响应校准，单端口校准，全二端口校准，TRL 校准测量分析类型：S 参数测量，差分(平衡)测量，接收机测量，时域分析、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、去嵌功能等

SNA6000A系列100kHz至13.5/26.5 GHz矢量网络分析仪|鼎阳科技

频率范围：100 kHz至13.5/26.5 GHz动态范围：135 dB中频带宽范围：10 Hz~3 MHz输出功率设置范围：-55 dBm ~ +10 dBm支持4端口S参数测量、差分（平衡）测量、时域分析、标量混频器测量等等可选配电子校准件、开关矩阵、机械开关

SSM5000A系列9kHz至9/26.5 GHz开关矩阵|鼎阳科技 (在产)

频率范围高达9/26.5 GHz

最大输入端口数：4

最大输出端口数：24

支持简化的多端口校准算法

支持USB，LAN，Direct Control通信方式

参考价格：

厂家：鼎阳科技|深圳市鼎阳科技股份有限公司（收录24个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

SSM5000A系列9kHz至9/26.5 GHz开关矩阵|鼎阳科技

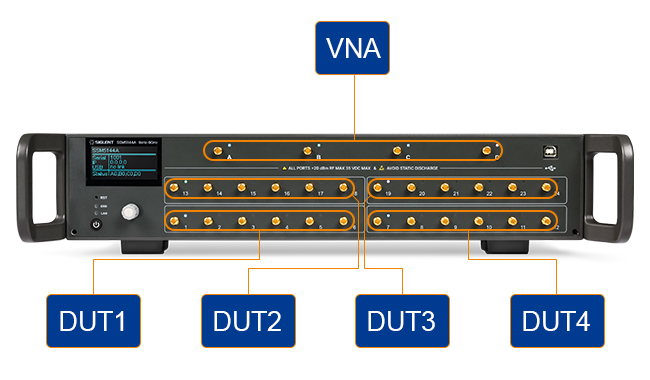

网络分析仪测试端口扩展

使用开关矩阵对网络分析仪的测试端口进行扩展，对多个器件的S参数进行测量，依据具体的测试需求可以将矩阵开关扩展成24个单端口，12个全2端口，8个全3端口，6个全4端口，4个全6端口，3个全8端口，2个全12端口，1个全24端口等。如图显示的是扩展成4个全6端口的情况，通过软件即可实现对DUT1，DUT2，DUT3，DUT4 四个器件进行测试，大大提高测试效率。

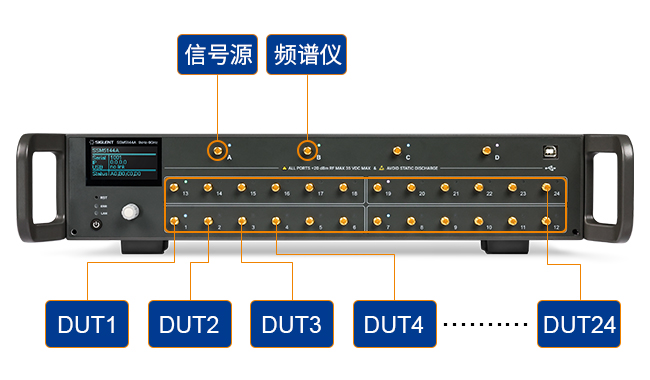

信号源和频谱仪测试端口扩展

使用开关矩阵搭配信号源和频谱仪，将信号源和频谱仪扩展到24个端口，可以用来对多个DUT进行发射和接收指标测试。当测试发射指标时，通过软件依次将开关切换到24个端口，此时即完成了对信号源的扩展；当测试接收指标时，同样可以通过软件依次将开关切换到24个端口，完成对频谱仪的扩展；通过引入矩阵开关可以大大减少对信号源和频谱仪的数量要求，节约成本，提高测试效率。

轻松实现多端口测试需求

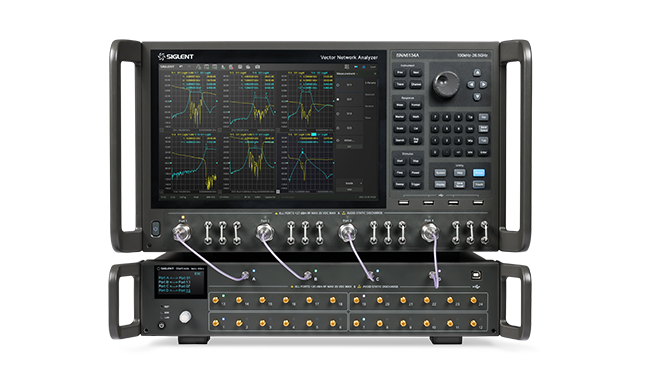

频率高达26.5 GHz的开关矩阵SSM5000A系列专为多端口矢量网络分析仪测量、信号源和频谱仪等设备的测试端口数扩展而设计，可以与鼎阳产品系列结合使用。通过开关矩阵上的Direct Control接口可进一步扩展测试端口的数量，支持简化的多端口校准算法，可大大提高校准的效率，除支持SIGLENT仪器仪表外，也支持其它主流的仪器仪表产品，适配19英寸标准机箱，可广泛应用在天线，5G器件模块等多端口测试环境上。

SSM5000A系列开关矩阵

型号

频率范围

输入端口数

输出端口数

最大输入直流电压

最大输入功率

SSM5122A

9 kHz-9 GHz

35V

20dBm

SSM5124A
