最高频率: 18 GHz/ 26.5 GHz/ 50 GHz
最高频率: 18 GHz/ 26.5 GHz/ 50 GHz
内含1-4个单刀双掷机械开关或1-6个单刀六掷机械开关
基于SCPI命令集，通过VISA和EasySSU软件实现远程控制
支持通过 USB 与机械开关交互
尺寸：W×H×D=153×62.4×137.5mm
射频连接器：SMA female 或 2.4mm female
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品

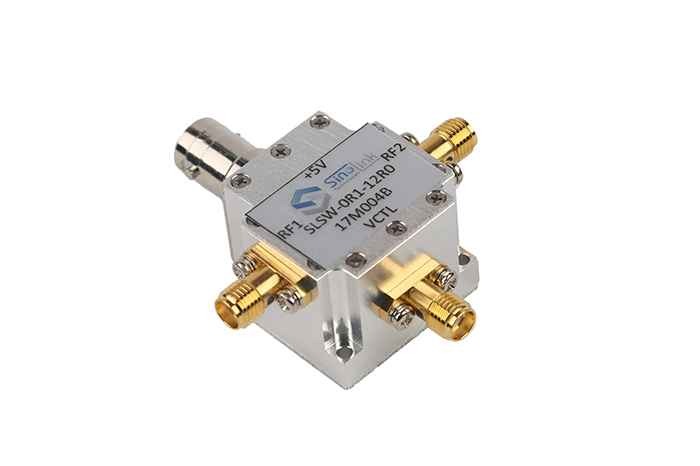

• 输出频率：100MHz至15GHz• 插入损耗：≤4.5dB• 开关隔离: ≥40dB• 驻波比: ≤2.0• 开关上升沿时间：≤10nS• 最小脉宽：≤10nS• 视频泄漏：≤40mV• 输入P-1：20dBm• 接头：射频，SMA-K；电源，BNC/SMA；控制，SMA-K• 电源：+5V• 控制：高电平导通(+2V～+5V) 低电平截至(0V～0.5V)• 尺寸：28mm*28mm*22mm
同厂商产品
频率范围高达9/26.5 GHz最大输入端口数：4最大输出端口数：24支持简化的多端口校准算法支持USB，LAN，Direct Control通信方式
SSU5000A系列DC至18/26.5/50GHz机械开关|鼎阳科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
SSU5000A系列DC至18/26.5/50GHz机械开关|鼎阳科技
紧凑设计，快速测量
为满足微波、毫米波系统多通道多端口测试需求，鼎阳科技推出频率高达50 GHz的SSU5000A系列机械开关。SSU5000A采用紧凑设计，具有快速测量和出色的射频特性，较低的插入损耗、良好的测试端口匹配和开关时间非常短，含有1-4个相互独立、带有SMA或2.4 mm连接器的单刀双掷机械开关，或单刀六掷机械开关，可广泛应用在多通道多端口测试环境上。
型号
频率范围
开关数
开关类型
射频连接器
SSU5181A
DC - 18 GHz
1
SPDT
SMA female
SSU5182A
DC - 18 GHz
2
SPDT
SMA female
SSU5183A
DC - 18 GHz
3
SPDT
SMA female
SSU5184A
DC - 18 GHz
4
SPDT
SMA female
SSU5261A
DC - 26.5 GHz
1
SPDT
SMA female
SSU5262A
DC - 26.5 GHz
2
SPDT
SMA female
SSU5263A
DC - 26.5 GHz
3
SPDT
SMA female
SSU5264A
DC - 26.5 GHz
4
SPDT
SMA female
SSU5265A
DC - 26.5 GHz
1
SP6T
SMA female
SSU5266A
DC - 26.5 GHz
2
SP6T
SMA female
SSU5501A
DC – 50 GHz
1
SPDT
2.4mm female
SSU5502A
DC – 50 GHz
2
SPDT
2.4mm female
SSU5503A
DC – 50 GHz
3
SPDT
2.4mm female
SSU5504A
DC – 50 GHz
4
SPDT
2.4mm female
关键词:
文档名称: 频域全系列产品手册
日期: 2024-03-26
下载链接: 频域全系列产品手册
文档名称: 全系列产品选型指南
日期: 2024-04-03
下载链接: 全系列产品选型指南
文档名称: SSU5000A用户手册
日期: 2023-12-26
下载链接: SSU5000A用户手册
文档名称: SSU5000A数据手册
日期: 2023-12-26
下载链接: SSU5000A数据手册
最高频率: 18 GHz/ 26.5 GHz/ 50 GHz
最高频率: 18 GHz/ 26.5 GHz/ 50 GHz
内含1-4个单刀双掷机械开关或1-6个单刀六掷机械开关
基于SCPI命令集，通过VISA和EasySSU软件实现远程控制
支持通过 USB 与机械开关交互
尺寸：W×H×D=153×62.4×137.5mm
射频连接器：SMA female 或 2.4mm female
