    SSG5000X系列9kHz至4/6GHz模拟信号发生器|鼎阳科技 (在产)

    频率范围：9kHz至4/6GHz

    电平设置范围 -130 dBm ~ 20 dBm

    相位噪声<-120 dBc/Hz@1 GHz 典型值，偏移 20 kHz(典型值）


    参考价格 ： SSG5040X：￥65,188；SSG5060X：￥81,588

    厂家：鼎阳科技|深圳市鼎阳科技股份有限公司 （收录24个产品）

    产地：中国

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    SSG5000X系列9kHz至4/6GHz模拟信号发生器|鼎阳科技

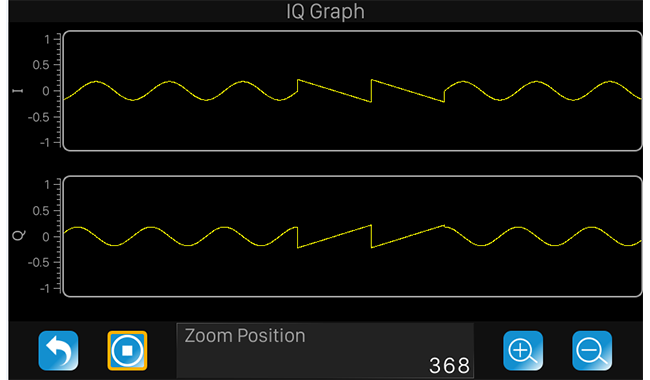

    强大的ARB模式

    消费类电子发展迅速，工程师在验证产品性能时，需要模拟多种通信标准和协议信号。SSG5000X 支持协议文件播放，内置常用协议文件， 可产生5G NR, LTE, WLAN, WCDMA, GSM, BLUETOOTH等各种通信协议信号，帮助工程师完成通用电子设备及IoT设备的验证工作。
    在ARB模式下，还可产生、播放波形序列文件；生成多载波信号；给调制信号加入实时AWGN（加性高斯白噪声），满足接收机测量各种场景的测试；对信号进行削峰，并显示CCDF值；使用mark标记波形文件的symbol，并输出IQ_event触发信号，可与另一台机器实现波形同步。

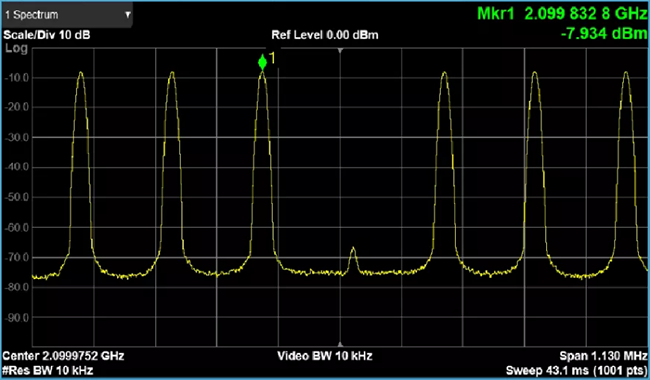

    多音模式-输出多音信号

    多音信号由多个正弦信号组成，可用于音频行业测试（Audio Measurements）。在通信行业中，双音和多音信号也可用于测试放大器，接收机的非线性失真。几乎所有的地面及卫星通信中都需要多音测试。SSG5000X-V 矢量信号源是产生用户定义的多音信号的理想选择。

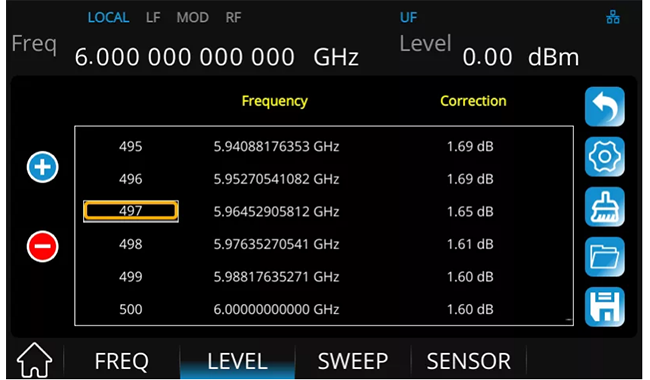

    功率计控制套件-修正线损

    传输线越长，损耗越大，为了确保信号在经过传输线到达被测设备（DUT）之前仍具有良好的平坦度，需进行平坦度修正来补偿传输线及开关阻抗造成的传输损耗。RF系统中传输损耗与频率有关（频率响应），SSG5000X可配合主流功率计，进行多个频点的平坦度修正，可方便修正线损。

    最高频率4 GHz/6 GHz
    频率分辨率0.001 Hz
    指标电平范围-130 dBm ~ +20 dBm
    相位噪声-120 dBc/Hz@1 GHz，偏移 20kHz（典型值）
    幅度精度0.7 dB（典型值）
    调制模式支持AM/FM/PM模拟调制，脉冲调制，支持I/Q调制











    显示5英寸电容触摸屏，方便用户操作
    接口标配：USB-HOST, USB DEVICE (USBTMC), LAN (VXI-11,Socket,Telnet)；
    选配：GPIB
    尺寸W×H×D=338×113×369 mm
    净重5.3 kg










    型号频率范围频率分辨率IQ调制最大输出功率相位噪声显示通信接口参考价（含税）
    SSG5040XCW MODE: 9 kHz ~ 4 GHz0.001 Hz不支持26 dBm<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值)5英寸电容触摸屏，800（RGB）*480USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB￥65,188
    SSG5060XCW MODE: 9 kHz ~ 6 GHz0.001 Hz不支持26 dBm<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值)5英寸电容触摸屏，800（RGB）*480USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB￥81,588
    SSG5040X-VCW MODE: 9 kHz ~ 4 GHz / IQ MODE: 10 MHz ~ 4 GHz0.001 Hz支持26 dBm<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值)5英寸电容触摸屏，800（RGB）*480USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB￥97,988
    SSG5060X-VCW MODE: 9 kHz ~ 6 GHz / IQ MODE: 10 MHz ~ 6 GHz0.001 Hz支持26 dBm<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值)5英寸电容触摸屏，800（RGB）*480USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB￥115,188


    SSG5000X系列射频模拟/矢量信号发生器

    SSG5000X系列射频模拟/矢量信号发生器




    关键词:






    参数类别规格备注
    输出性能

    最高频率4 GHz/6 GHz
    输出频率范围SSG5040X: 9 kHz ~ 4 GHz<br>SSG5060X: 9 kHz ~ 6 GHz<br>SSG5040X-V: 9 kHz ~ 4 GHz (CW MODE), 10 MHz ~ 4 GHz (IQ MODE)<br>SSG5060X-V: 9 kHz ~ 6 GHz (CW MODE), 10 MHz ~ 6 GHz (IQ MODE)
    输出频率分辨率0.001 Hz
    幅度分辨率0.01 dB
    幅度精度≤0.7 dB（典型值）
    相位噪声<-120 dBc/Hz @1 GHz，偏移 20 kHz (典型值)
    最大输出功率1 MHz ≤ f ≤ 6 GHz: 30 dBm (反向输入功率)
    谐波CW模式，1 MHz < f ≤ 6 GHz，输出电平 ≤ 13 dBm: < -30 dBc
    非谐波CW模式，载波偏移 > 10 kHz，1 MHz < f ≤ 4 GHz: < -65 dBc<br>CW模式，载波偏移 > 10 kHz，4 GHz < f ≤ 6 GHz: < -60 dBc
    单边带相位噪声f=100 MHz: <-122 dBc/Hz（典型值）<br>f=1 GHz: <-120 dBc/Hz（典型值）<br>f=4 GHz: <-106 dBc/Hz（典型值）<br>f=6 GHz: <-105 dBc/Hz（典型值）载波偏移 = 20 kHz，1 Hz 测量带宽
    调制性能

    幅度调制调制源: 内部，外部，内部+外部<br>调制深度: 0 %-100 %<br>分辨率: 0.1 %
    频率调制调制源: 内部，外部，内部+外部<br>最大偏移: N*1 MHz<br>分辨率: <偏移的0.1 % 或者 1 Hz
    相位调制调制源: 内部，外部，内部+外部<br>最大偏移: N*5 rad<br>分辨率: <偏移的0.1 % 或者 0.01 rad
    脉冲调制调制源: 内部，外部<br>通断比: 1 MHz < f ≤ 6 GHz ＞70 dBc (典型值)<br>上升下降时间: (10 %/90 %) ＜15 ns(典型值)脉冲设置周期: 40 ns-300 s
    IQ调制特性

    外部IQ调制特性带宽: 基带 I or Q ＜100 MHz(典型值) 射频(I+Q) ＜200 MHz(典型值)<br>满量程输入: 2^2 0.5 I Q Vrms   50欧
    内部基带发生器调整I/Q 偏置: ± 50 %<br>I/Q 增益: ± 4 dB<br>正交角调整: ± 10°
    内部基带输出阻抗: 50Ω 每个输出口 100Ω 差分输出口<br>最大输出电压: 0.5V 峰峰值，正弦波输出
    输出带宽基带 ( I or Q): 37.5 MHz（典型值） 射频 ( I+Q): 75 MHz（典型值）<br>基带 ( I or Q): 75 MHz（典型值）(选件 SSG5000XV_B150) 射频 ( I+Q): 150 MHz（典型值） (选件 SSG5000XV_B150)
    通信接口

    USB-HOSTUSB-A 2.0
    USB-DEVICEUSB-B 2.0
    LANLAN（VXI11，10/100Base，RJ-45）
    一般技术规格

    电源输入电压范围: AC 100 V-240 V(±10 %)，50/60 Hz<br>功耗: 全部选件工作 75 W
    显示类型: TFT LCD, 800（RGB）*480 ，5 英寸电容触摸屏
    结构尺寸: W×H×D=338×113×369 mm<br>净重: 5.3 kg
    大规模存储FLASH 非易失存储器（内部存储）: 4G Bytes
    工作环境湿度: 0~30℃，<95 % 相对湿度 30℃ to 50℃，<75 % 相对湿度<br>温度范围: 工作温度范围：0℃~50 ℃，存储温度范围：-20℃ ~70℃
    电磁兼容安全EN 61326-1: 2013 / EN 61000-3-2: 2014 Class A<br>EN 61000-3-3: 2013<br>IEC 61000-4-2: 2008 AD ±8.0 kV，CD ±4.0 kV<br>IEC 61000-4-3: 2006 + A1: 2007 + A2: 2010<br>IEC 61000-4-4: 2004 + A1: 2010 AC Line：+/- 1.00 kV<br>IEC 61000-4-5: 2005 Line to Line: 1.0 kV，Line to Earth: 2.0 kV<br>IEC 61000-4-6: 2008 0.15-80 MHz:3V 1 kHz 80 % AM
    安全性IEC 61010-1:2010/EN 61010-1:2010<br>Canada: CAN/CSA-C22.2 No.61010-1:2012<br>RoHS: 2011/65/EU



    1. 文档名称: SSG5000X系列数据手册

    2. 文档名称: SSG5000X系列快速指南

    3. 文档名称: SSG5000X系列用户手册

    4. 文档名称: SSG5000X系列编程手册

    5. 文档名称: 频域全系列产品手册

    6. 文档名称: 全系列产品选型指南

    7. 文档名称: 信号源支架安装说明

    8. 文档名称: 鼎阳射频线缆&连接器数据手册

    9. 文档名称: SSG3000X&SSG5000X&5000X-V&SSG5000A&SSG6000A_Open Source Acknowledgment

    10. 文档名称: SigIQPro 用户手册

    11. 文档名称: SigIQPro-software_Flyer

    12. 文档名称: SigIQPro_用户手册
