MCA3000 微波分析仪
MCA3000 微波分析仪 是泰克（Tektronix）旗下产品。官方标称频率 A、B、C：输入 ／ 输入 A、B ／ 直流至300 MHz。官方技术指标共 1 组、15 项，详见「详细指标」。
产品简介

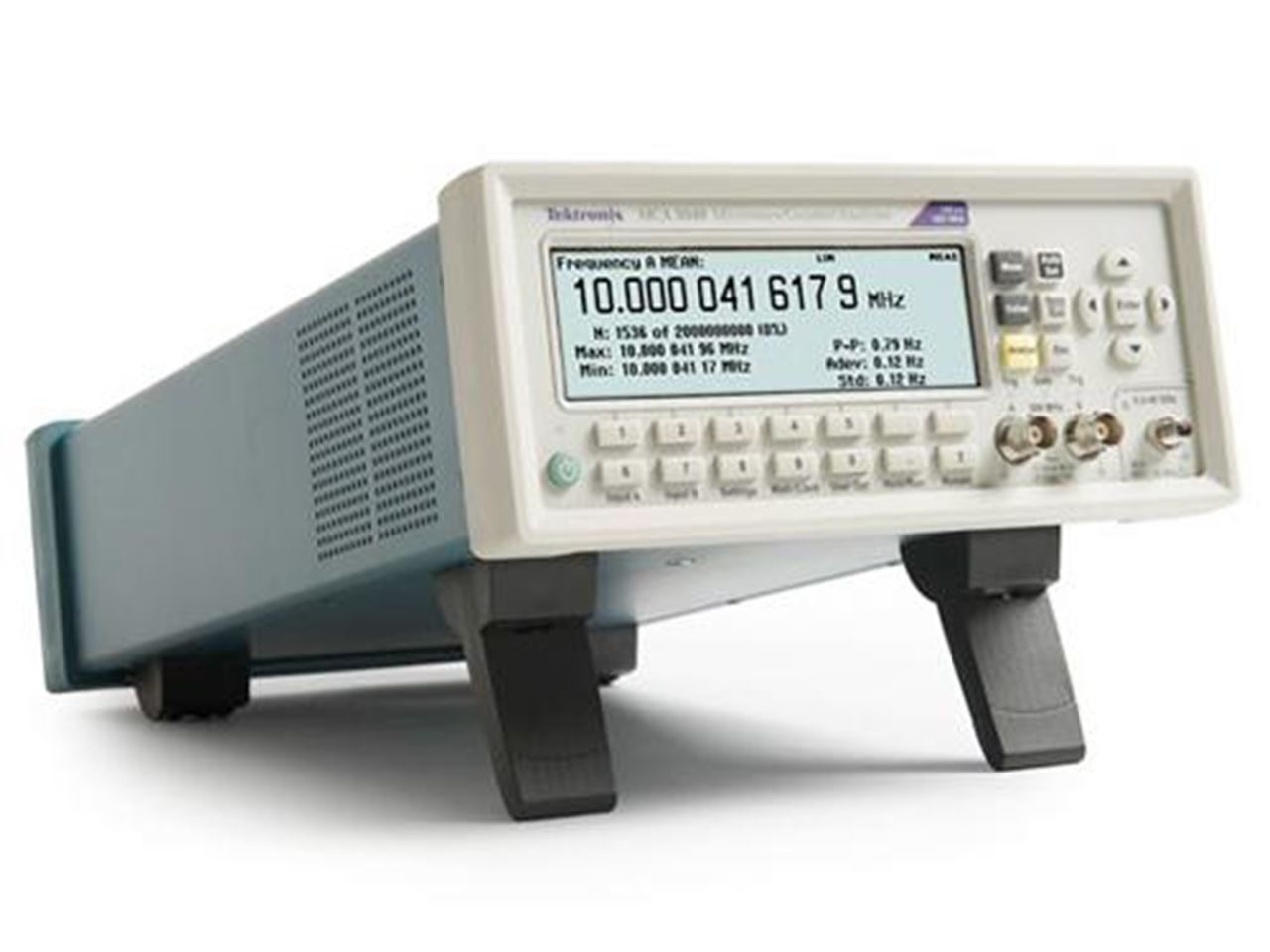

泰克 MCA3000 微波分析仪提供最高 40 GHz 的测量，将许多种功能装入一台功能丰富的仪器内。 集成的功率计和两个附加定时器/计数器通道，比市面上其他微波分析仪的测试功能要多很多。 具备前所未有的分辨率，可以捕获非常小的频率和时间变化。 提供全面的分析模式，包括测量统计、直方图和趋势图，让您拥有快速准确分析信号所需的工具。
配有集成功率计的微波/计数器/分析仪MCA3000 系列产品技术资料MCA 系列拥有业内领先的频率和时间分辨率，标配内部存储器、 向存储器传输的快速数据传输速率为 250k 个样点/秒以及集成功率计 。多参数显示器在主测量值的旁边显示辅助测量值，让您可以一览所需的结果。提供业内最全面的分析模式，包括测量统计、 直方图和趋势图，让您拥有快速准确分析信号所需的工具。

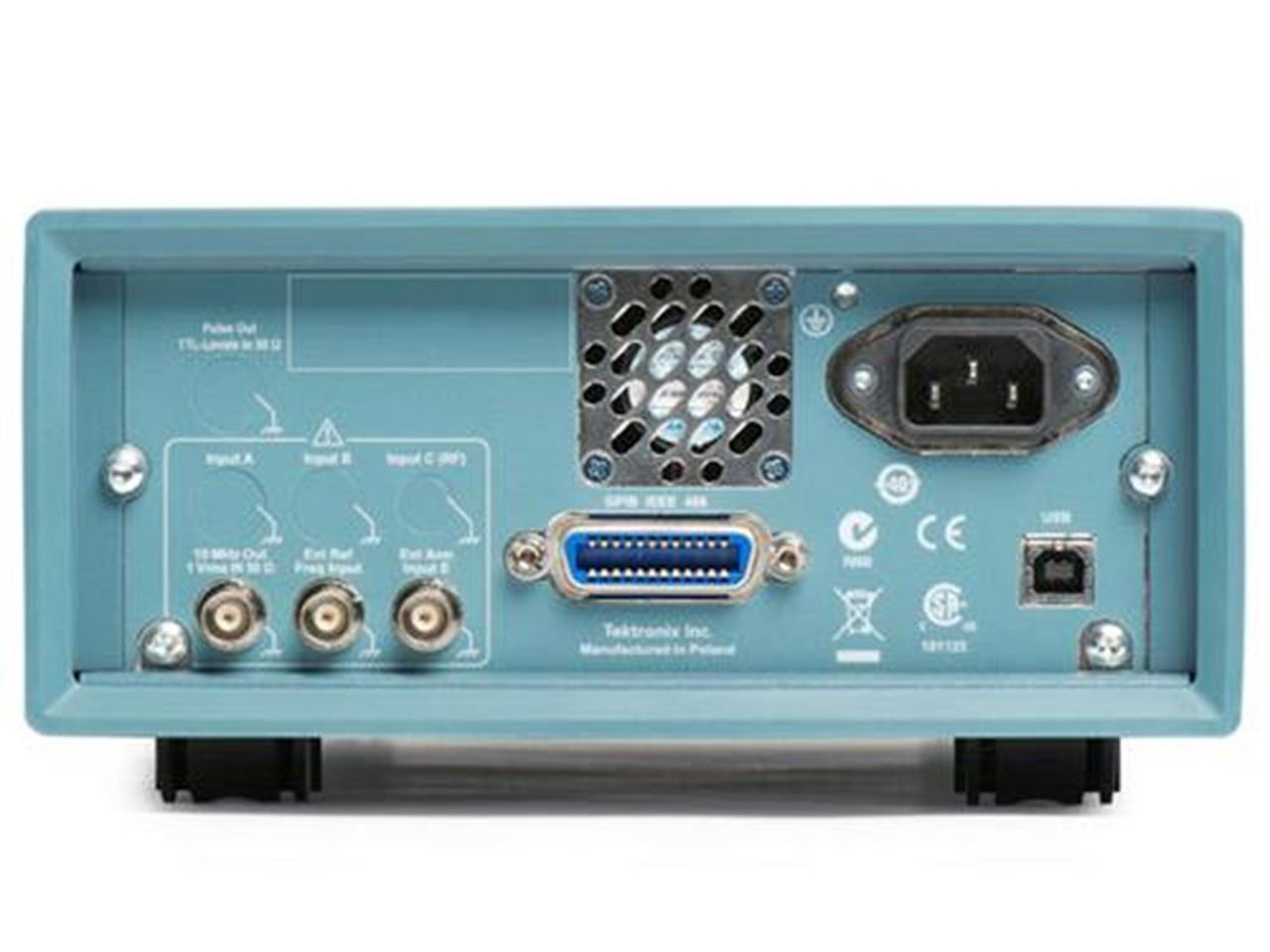

主要性能指标27 GHz 和 40 GHz 型号带 CW 或突发模式的微波分析仪通道两条 300 MHz 通用通道100 ps 单次时间分辨率12 位/秒频率分辨率，14 位显示器25 ms（自动）或零（手动）采集时间3 mV 电压分辨率可选的 1.5×10-8 超高稳定度恒温槽时基-35 dBm 至 +10 dBm 功率范围主要特点测量吞吐量向内部存储器传输的数据传输速率为250k 个样点/秒（最多可存储 750k 个样点）通过 USB/GPIB 总线的数据传输速率为5k 个样点/秒（数据块模式）可用功能和特点自动化测量：频率，周期，比率，时间间隔，时间间隔错误，脉冲宽度 ，上升/下降时间 ，相位角 ，占空比 ，最大电压，最小电压，峰峰值电压集成功率计多测量显示器趋势图模式测量统计模式直方图模式艾伦偏差零死区时间频率/周期测量连接能力后面板上有 USB 设备和 GPIB 端口，实现快速 PC 连接GPIB 接口支持全面兼容SCPI 的可编程性并提供仿真模式，使现有 ATE 系统实现即插即用替换外部启动输入10 MHz 参考振荡器输出随附美国国家仪器的LabVIEW SignalExpress™ TE 限定版软件，让工作台实现连通选配应用软件提供选配的 TimeView™ 软件，用于调制域分析业内领先的性能，适合要求严苛的设计快速高分辨率频率或功率测量的采集时间非常短 ，为 25 ms（自动）或零（手动） ，这对于验证现今的复杂设计非常重要。
对于校准和计量应用，MCA3000 微波计数器分析仪系列通过稳定的内部 OCXO 时基、 低系统化时间间隔 A-B 错误以及高分辨率，提供极高的精度。
MCA3000 系列仪器在分辨率、速度和采集时间方面优于当今市场上的所有微波计数器 。MCA3000 系列配有集成功率计 ，集多种不同功能于一身，具有丰富功能。
关键参数（官方型号对照）
• MCA3027：最大频率 27 GHz；时间分辨率 100 ps；频率分辨率 12 位
• MCA3040：最大频率 40 GHz；时间分辨率 100 ps；频率分辨率 12 位
核心参数
• 频率 A、B、C：输入 ／ 输入 A、B ／ 直流至 300 MHz
• 分辨率：1 s 测量时间 12 位
• 输入电容：300 MHz 至 40 GHz (MCA3040)
• 采集 C：自动或手动
• 采集时间：自动模式下为 25 ms（典型值）
• 辅助参数：输入 A、B ／ Vmax、Vmin、Vp-p
• 频率突发 A、B、C：范围 ／ 输入 A、B ／ 0.001 Hz 至 300 MHz
• 最小突发时长：低至 40 ns
功能与特点
• 35 dBm 至 +10 dBm 功率范围 主要特点 测量吞吐量
• 23 dBm 至 +13 dBm VSWR 0.3 至 27 GHz < 2.0:1，典型值 27 至 40 GHz
• 配有集成功率计的微波/计数器/分析仪
• 带 CW 或突发模式的微波分析仪通道
• 自动化测量：频率，周期，比率，时间间隔，时间间隔
• 最大电压，最小电压，峰峰值电压
• 零死区时间频率/周期测量
• 式，使现有 ATE 系统实现即插即用替换
• 版软件，让工作台实现连通
• 业内领先的性能，适合要求严苛的设计
产品型号
• 官方型号：MCA3027、MCA3040、MCA3000
资源下载
详细指标请见本页「详细指标」标签页。
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
MCA3000 微波分析仪 详细指标
MCA3000 微波分析仪 是泰克（Tektronix）旗下产品。官方标称频率 A、B、C：输入 ／ 输入 A、B ／ 直流至300 MHz。官方技术指标共 1 组、15 项，详见「详细指标」。
主要参数（官方型号对照）
• MCA3027：最大频率 27 GHz；时间分辨率 100 ps；频率分辨率 12 位
• MCA3040：最大频率 40 GHz；时间分辨率 100 ps；频率分辨率 12 位
以下为 MCA3000 微波分析仪 的官方技术参数，共 1 个参数组、15 项。
参数名以行业通用中文术语为主（其中 1 项保留官方规格书原文），数值与单位保留官方规格书原样。
官方技术参数
• 频率 A、B、C：输入 ／ 输入 A、B ／ 直流至 300 MHz
• 输入电容：300 MHz 至 40 GHz (MCA3040)
• 分辨率：1 s 测量时间 12 位
• 采集 C：自动或手动
• 采集时间：自动模式下为 25 ms（典型值）
• 辅助参数：输入 A、B ／ Vmax、Vmin、Vp-p
• 频率突发 A、B、C：范围 ／ 输入 A、B ／ 0.001 Hz 至 300 MHz
• 最小突发时长：低至 40 ns
• 最小突发脉冲数量：输入 A、B ／ 3（高于 160 MHz 为 6）
• PRF 范围：0.5 Hz 至 1 MHz
• 启动延迟：10 ns 至 2 s，10 ns 分辨率
• 周期 A、B（单次或平均）、C：模式 ／ 单次，平均
• （平均）：范围 ／ 输入 A、B ／ 3.3 ns 至 1000 s（单次，平均）
• 比率 A/B、B/A、C/A、C/B：范围 ／ (10-9) 至 1011
• 输入频率：输入 A、B ／ 0.1 Hz 至 300 MHz
型号与选件
• 官方型号：MCA3027、MCA3040、MCA3000
指标整理自官方文件：MCA3000-Series-Datasheet-ZH-CN-3CC255575.pdf
