R3600 9 kHz至3/6GHz多通道接收机系统|IZT (在产)

技术规格 IZT R3600

• 频率范围: 9kHz – 3GHz (9kHz 至 30MHz 直接采样, 30(20)MHz 至 3GHz 双倍转换超外差)

• 30 (20) MHz 至 3 GHz: 直接采样

• 双转换超外差

• 最大输入功率: +15 dBm

• 调谐分辨率: 1 Hz

• 调谐精度: < 0.2 Hz

• 电压驻波比 (VSWR): < 2.1

• 内部参考稳定性: < 1 x 10^-7

• 振荡器相位噪声: 9 kHz 至 30 MHz

• 30 MHz 至 3 GHz: -130 dBc/Hz 典型值 @ 1 kHz 偏移, -140 dBc/Hz 典型值 @ 10 kHz 偏移, -120 dBc/Hz 典型值 @ 10 kHz 偏移

• 扫描时间: < 3 ms

• 扫描速度: 频率扫描, 线性 > 4 GHz/s

• 三阶交点: 9kHz – 30 MHz (正常模式)

• 30 MHz 至 3 GHz (低失真模式)

• 30 MHz 至 3 GHz (正常模式): +40 dBm, 典型; +24 dBm, 典型; +13 dBm, 典型

• 噪声系数: 9kHz – 30 MHz (正常模式)

• 20 MHz 至 3 GHz (低噪声模式)

• 20 MHz 至 3 GHz (正常模式): 9 dB, 典型; 10 至 12 dB, 典型; 14 至 15 dB,

• IF 抑制: > 120 dB, 典型

• 镜频抑制: > 110 dB, 典型

• 振荡器辐射: < -110 dBm, 典型

• 预选器滤波器: 9kHz – 30 MHz

• 30 MHz 至 3 GHz: 12-Band suboctave filter

• 11-Band suboctave filter

• 频率范围 3 GHz 至 6 GHz: 50 Ohm

• 最大输入功率: +15 dBm

• 调谐分辨率: 1 Hz

• 调谐精度: < 0.2 Hz

• 电压驻波比 (VSWR): < 2.1

• 内部参考稳定性: < 1 x 10^-7

• 振荡器相位噪声: -114 dBc/Hz 典型值 @ 10 kHz 偏移

• 扫描时间: < 3 ms

• 扫描速度: 频率扫描, 线性 > 4 GHz/s

• 三阶交点: 正常模式 +18 dBm, 典型

• 噪声系数: 低噪声模式 7 dB, 典型

• IF 抑制: > 120 dB, 典型

• 镜频抑制: > 110 dB, 典型

• 振荡器辐射: < -110 dBm, 典型

• 预选器滤波器: 8-Band

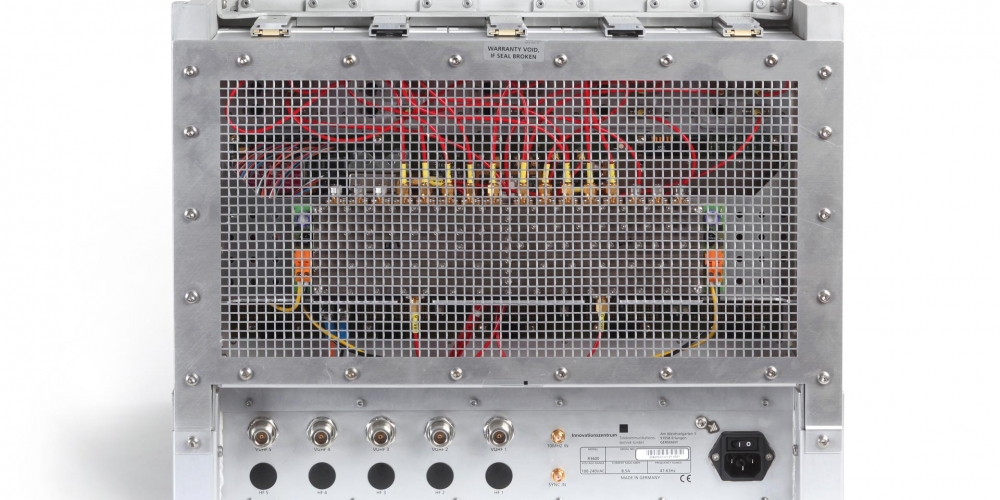

外部接口

• HF1 至 HF5………...………………..

• VHF1 至 VHF5 ………..……………...

• SYNC IN ………………..…………...

• 10MHZ IN …………….……………...

• 电源供应 ………………………..

• 50 Ohm, N-female

• 50 Ohm, N-female

• CMOS 3.3 Volt (5 Volt 容忍输入), SMA-female

• 50 Ohm, 10 MHz, 0 dBm … +10 dBm, SMA-female

• IEC320, 100 - 250 VAC, 50-60 Hz

一般数据

• 外部 10 MHz 参考:

  • 频率 …….………….……………

  • 功率水平 ……………………….... 10 MHz ± 10 Hz 最大

  • 0 ... +10 dBm

• 外部同步脉冲:

  • 低电平 ………………………………

  • 高电平 ……………………..….

  • 上升或下降时间 ……………………

  • 0.5 Volt, 最大

  • 2.0 Volt, 最小 – 3.3 Volt, 典型

  • 1ns / Volt

• 工作温度 …….……… 0°C 至 +50°C

• 存储温度 ………….…… -20°C 至 +70°C

• 湿度 ……………………………… 最大 85%, 非凝结

• 机械尺寸:

  • 宽度 ……………………………………

  • 高度 ………..…………………………

  • 深度 …………………………………

  • 重量 ………………………………....

  • 19 英寸

  • 8 U

  • 500 mm / 527mm 带手柄

  • 约 45 kg

订购指南

• 测向:

  • IZT R3600-DF5 五通道 DF 20 MHz-3000MHz

  • 五通道 DF 接收机系统 20MHz - 3000MHz • 1x IZT R3601 主控 RX 带 LO • 4x IZT R3602 从控 RX 无 LO • 集成时钟和 LO 分发 • 内部 10 MHz 参考频率和 1PPS 生成和分发，可切换到外部参考 • 噪声发生器，用于校准频率范围 20-3000 MHz

  • IZT R3600-HF 扩展 五通道 DF 频率范围 9 kHz - 30 MHz

  • IZT R3600-RF6 扩展 五通道 DF 频率范围 3000 MHz - 6000 MHz

• 监测:

  • IZT R3600-M5 五通道监控 五通道监控系统 9kHz - 3000MHz (5x IZT R3603 监控 Rx) • 内部 10 MHz 参考频率和 1PPS 生成和分发，可切换到外部参考

  • IZT R3600-M4 四通道监控 四通道监控系统 9kHz - 3000MHz (4x IZT R3603 监控 Rx) • 内部 10 MHz 参考频率和 1PPS 生成和分发，可切换到外部参考

  • IZT R3603 选项: 额外的 R3603 监控通道。频率范围 9 kHz – 3000 MHz

  • IZT R3603-RF6 选项: 每个 IZT R3603 监控通道的频率范围扩展 RF6, 频率范围 3 GHz – 6 GHz

  • IZT R3603-RF18 选项: 每个 IZT R3603 监控通道的频率范围扩展 RF18, 频率范围 3 GHz – 18 GHz
