QL6730 3槽宽 3U PXIe嵌入式控制器 16GB/s|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

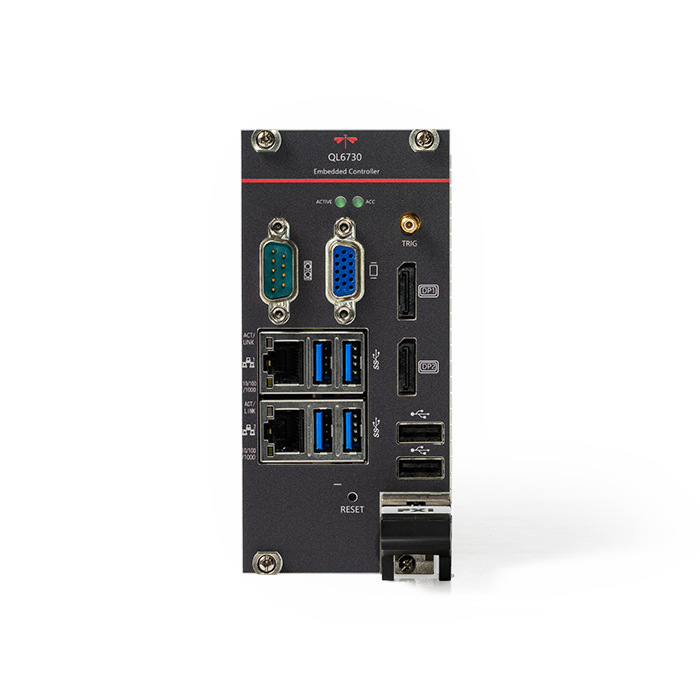

QL6730 PXIe嵌入式控制器
PXIe嵌入式控制器 · 3槽宽 3U · 16GB/s
产品简介
QL6730是一款基于PXIe架构的嵌入式控制器，内嵌Intel® 高性能处理器，具有16GB/s的系统带宽、双千兆网口、4个USB3.0、2个USB2.0、2个DP、VGA和串行接口。适用于处理密集型、模块化仪器和数据采集应用。
核心参数
• 处理器：Intel Skylake系列CPU Intel Tiger Lake系列CPU
• 双通道DDR4：8GB（32GB max） 8GB（96GB max）
• 最大带宽：16GB/s 16GB/s
• 操作系统：Windows7/Windows10 Windows10
• 存储：M.2 NVMe固态硬盘，容量128GB～4TB，默认为500GB； 2.5寸机械硬盘，容量1TB
• 视频接口：2 DisplayPort 1.2和1 VGA
• 串口：1个RS232串口（DB9连接器）
• 触发接口：1 SMB触发IO接口，5V TTL电平
功能与特点
• 基本规格: 标准PXIe 3槽宽 3U高
• 数据带宽：系统带宽16GB/s
• 链路：可配置PCIe3.0 4x4、2x8链路
型号与选件
• 主型号：QL6730
• CPU：01:i5-6440 四核 02:i7-6820EQ 四核 03:Xeon E3-1505MV5 四核 04:i7-11850HE 八核
• 内存容量：8:8GB 16:16GB 32:32GB
• 硬盘（SSD+HDD）：256G+1T：256GB+1TB 500G+1T：500GB+1TB
• 温度等级：C：商业等级（0℃～55℃） I：定制宽温
机械与环境规格
• 尺寸：60.9mm(宽) × 130.5mm(高) × 212.6mm(深)，3槽宽
• 重量：≤1.5kg
• 工作温度：0℃~55℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
• 散热能力：机箱控制器槽位散热能力≥120W
典型应用场景
• 适用于处理密集型、模块化仪器和数据采集应用
资源下载
• QL6730 详细指标见 QL6730 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL6730 PXIe嵌入式控制器 详细指标
PXIe嵌入式控制器 · 3槽宽 3U · 16GB/s
QL6730是一款基于PXIe架构的嵌入式控制器，内嵌Intel® 高性能处理器，具有16GB/s的系统带宽、双千兆网口、4个USB3.0、2个USB2.0、2个DP、VGA和串行接口。适用于处理密集型、模块化仪器和数据采集应用。
主要特点：基本规格: 标准PXIe 3槽宽 3U高；数据带宽：系统带宽16GB/s；链路：可配置PCIe3.0 4x4、2x8链路。
详细指标
• 处理器：Intel Skylake系列CPU Intel Tiger Lake系列CPU
• 双通道DDR4：8GB（32GB max） 8GB（96GB max）
• 以太网：1路i219 port，10/100/1000 Base-T ;1路i210 port，10/100/1000 Base-T 1路i225 port，10/100/1000/2.5G Base-T; 1路i210 port，10/100/1000 Base-T
• 最大带宽：16GB/s 16GB/s
• 操作系统：Windows7/Windows10 Windows10
• 存储：M.2 NVMe固态硬盘，容量128GB～4TB，默认为500GB； 2.5寸机械硬盘，容量1TB
• 视频接口：2 DisplayPort 1.2和1 VGA
• 串口：1个RS232串口（DB9连接器）
• 触发接口：1 SMB触发IO接口，5V TTL电平
• USB接口：4个USB3.0，2个USB2.0
• 功耗：典型功耗：≤70W；最大瞬态功耗：≤130W
机械与环境规格
• 尺寸：60.9mm(宽) × 130.5mm(高) × 212.6mm(深)，3槽宽
• 重量：≤1.5kg
• 工作温度：0℃~55℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
• 散热能力：机箱控制器槽位散热能力≥120W
选型配置
• 主型号：QL6730
• CPU：01:i5-6440 四核 02:i7-6820EQ 四核 03:Xeon E3-1505MV5 四核 04:i7-11850HE 八核
• 内存容量：8:8GB 16:16GB 32:32GB
• 硬盘（SSD+HDD）：256G+1T：256GB+1TB 500G+1T：500GB+1TB
• 温度等级：C：商业等级（0℃～55℃） I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL6730 产品介绍见 QL6730 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
派格测控 PGTEC · onetest 仪器资源库
