派格测控 · PGTEC

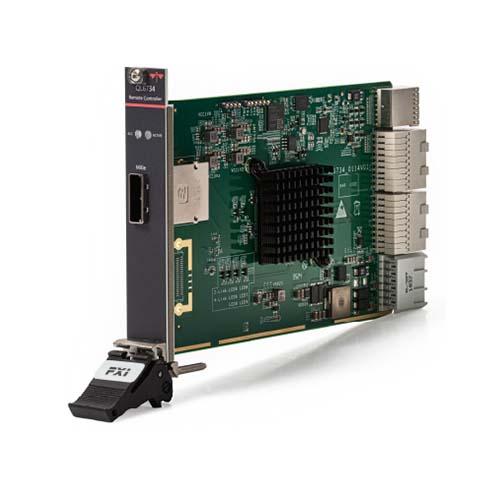

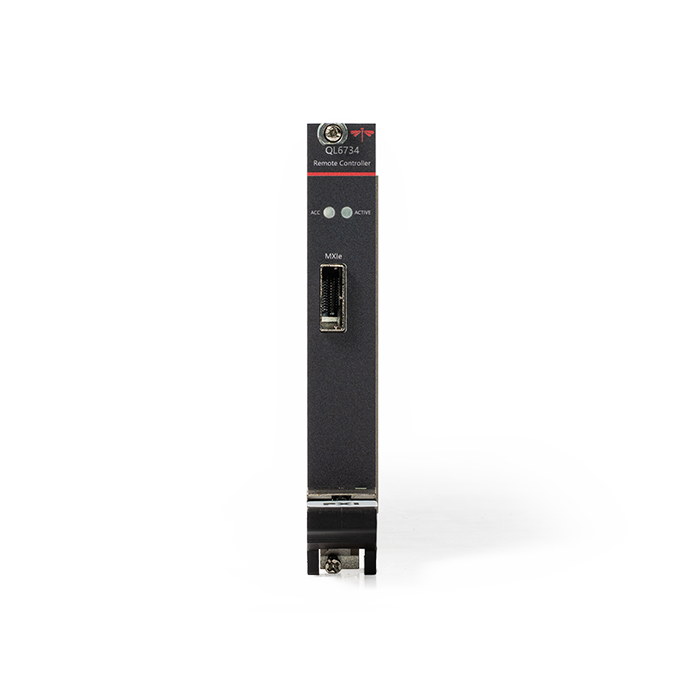

QL6734 PXIe远程控制器
PXIe远程控制器 · PCIe Gen2 x2 · 1GB/s
产品简介
QL6734是一款基于PXIe架构的远程控制器，系统带宽1GB/s，内嵌高性能PCIe交换芯片，QL6734 可以以全透明的链路在PC上控制PXI Express和CompactPCI Express系统，该模块安装在PXI机箱中，并通过MXI-Express铜缆连接到已经安装的QL6734PC上。适用于处理密集型、模块化仪器和数据采集应用。
核心参数
• 最大系统带宽：1GB/s
• PXI Express 4 Link 配置：x4，x4，x4，x4(自适应)
• PXI Express 2 Link 配置：x8，x8(自适应)
• MXIe接口：1 MXIe x2接口
• 背板触发总线：支持背板TTL触发总线
• 功耗：≤10W
功能与特点
• 基本规格：标准PXIe 3槽宽 3U高
• 数据带宽：最大系统带宽1GB/s
• 配置链路：根据机箱可自动配置PCIe2.0 4x4、2x8链
• 支持接口：支持MXIe接口
型号与选件
• 主型号：QL6734
• PCIe速率：G2：Gen2
• 系统带宽：1G：1GB/s
• 温度等级：C：商业等级（0℃～55℃） I：定制宽温
机械与环境规格
• 尺寸：20.3mm（宽）×130.5mm（高）×212.6mm（深）
• 重量：≤0.3kg
• 工作温度：0℃~55℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
• 散热能力：机箱控制器槽位散热能力≥10W
典型应用场景
• 适用于处理密集型、模块化仪器和数据采集应用
资源下载
• QL6734 详细指标见 QL6734 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL6734 PXIe远程控制器 详细指标
PXIe远程控制器 · PCIe Gen2 x2 · 1GB/s
QL6734是一款基于PXIe架构的远程控制器，系统带宽1GB/s，内嵌高性能PCIe交换芯片，QL6734 可以以全透明的链路在PC上控制PXI Express和CompactPCI Express系统，该模块安装在PXI机箱中，并通过MXI-Express铜缆连接到已经安装的QL6734PC上。适用于处理密集型、模块化仪器和数据采集应用。
主要特点：基本规格：标准PXIe 3槽宽 3U高；数据带宽：最大系统带宽1GB/s；配置链路：根据机箱可自动配置PCIe2.0 4x4、2x8链；支持接口：支持MXIe接口。
详细指标
• 最大系统带宽：1GB/s
• PXI Express 4 Link 配置：x4，x4，x4，x4(自适应)
• PXI Express 2 Link 配置：x8，x8(自适应)
• MXIe接口：1 MXIe x2接口
• 背板触发总线：支持背板TTL触发总线
• 功耗：≤10W
机械与环境规格
• 尺寸：20.3mm（宽）×130.5mm（高）×212.6mm（深）
• 重量：≤0.3kg
• 工作温度：0℃~55℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
• 散热能力：机箱控制器槽位散热能力≥10W
选型配置
• 主型号：QL6734
• PCIe速率：G2：Gen2
• 系统带宽：1G：1GB/s
• 温度等级：C：商业等级（0℃～55℃） I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL6734 产品介绍见 QL6734 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
