MS27103A 9kHz至6GHz远程频谱监控器|安立 (在产)

MS27103A 远程频谱监控器专门用于识别和定位干扰信号。这有助于优化用户体验，实现网络运营商的关键目标。这会提高客户忠诚度、减少客户流失并打造卓越的品牌形象。

此外，分布式天线系统 （DAS） 正在全球范围内进行广泛部署，以便在密集的用户环境内提供较高的数据容量。这些环境包括交通枢纽、体育场馆和购物中心。从单个设备间到多个馈源，再发展成为分布式天线阵列。监控每个射频馈源的干扰信号，这对于维护 DAS 系统的容量而言是必不可少的。MS27103A 是监控 DAS 系统完美的解决方案，有助于维护整体系统性能。

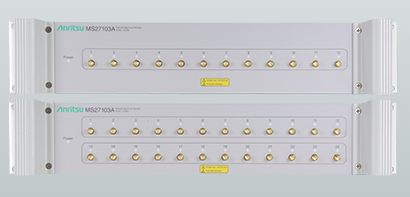

MS27103A 被置于机架式外壳中，配有 12 个 （可选 24 个） 射频输入端口。使用电子开关操控每个端口。MS27103A 是一个功能全面的平台，可监控和记录用户指定频率的信号。

MS27103A 的扫描速度高达 24 GHz/s，可轻松捕捉到多种类型的信号。其中包括周期性传输或瞬态传输，以及短时的“突发”信号。MS27103A 监控器采用 20 MHz 瞬时 FFT 带宽，拥有实时捕捉宽频带信号活动的能力，以便进行随后的后期处理。IQ 数据捕捉可记录为区块模式或流式。这款监控器还提供“事件触发保存”功能，仅在超出用户设置的特定阈值时，对频谱测量进行捕捉。由于只捕捉和记录相关的信号，内存空间得到了节省。

与远程频谱监控器通信
您可以通过多种方法与 MS27103A 通信。下文将概述这些方法。

1. 集成网络服务器
MS27102A 中已嵌入集成网络服务器。通过使用网络浏览器（支持 Chrome 和 FireFox），全球各地的用户均可登录频谱监控器，并控制其所有功能。其中包括频率等参数的设置、分辨率带宽 （RBW）/视频带宽 （VBW） 控制、参考电平配置以及与用户频谱监控应用相关的众多其他设置。同时，您还可以在浏览器窗口内查看迹线数据、三维频谱图和其他测量值。网络服务器的主要优势在于该服务器独立于操作系统平台。任何能够使用浏览器的电子设备均可使用该网络服务器。台式电脑/笔记本电脑、平板电脑或智能手机均可用于查看频谱并调整远程仪器的设置。每台监控器均可接入千兆以太网，从而实现测量数据和控制信息的快速传输。

2. SCPI 编程
用户还可通过适用的 SCPI 命令，编写所需的监控程序。Anritsu 提供一份用户手册，其中列出每条 SCPI 命令、命令描述以及每条命令所需的正确句法。此外，监控器采用高精度 GPS 信号为每对 IQ 数据输出标记时间戳。这样，用户便能够在到达时间差 （TDOA） 应用中使用 IQ 数据，从而了解信号的地理位置。IQ 数据时间戳的分辨率低于 9 纳秒，可实现精准的信号位置计算。

3. Vision™ 应用程序软件
这款监控器上还有配套使用的 Vision™ 软件。Vision 软件与监控硬件搭配使用可自动收集测量数据，提供关于网络健康和频谱使用情况的的有用信息。Vision 由两个组件组成，分别负责监控和定位干扰信号。

1. Vision 监控器（选件 400）

2. Vision 定位器（选件 401）

Vision 监控器软件能够自动记录频谱数据，维护一个可搜索的频谱历史数据库，启用针对不正常信号活动的报警功能，自动发送电子邮件提醒，并提供一套用于管理频谱监控系统的工具。

Vision Locate 软件能够定位干扰或非法/未经核准的信号。若要准确地确定信号的位置，必须使用三个或三个以上的监控器。如需关于 Vision 产品的更多信息，请查看 Anritsu 网站。

主要功能

• 9 kHz 至 6 GHz

• 扫描速度高达 24 GHz/s

• 集成网络服务器，可通过网页浏览器（支持 Chrome 和 FireFox）查看、控制和执行测量

• 可远程更新固件

• 采用监视计时器，确保远程部署的监控器长期保持稳定性

• Linux 操作系统

• 杂散信号小，可准确发现信号

• 20 MHz 瞬时 FFT 带宽

• 低功耗< 11="" watts="" (input="" voltage="" 11="" to="" 24="">

• 集成 GPS 接收器，应用于监控位置和时间同步

• 可接入千兆以太网，实现高速传输

• 干扰分析：三维频谱图和信号强度

• 动态范围：>106 dB，归一化到 1 Hz BW

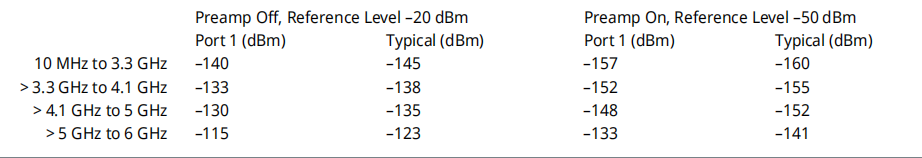

• DANL：< -150="" dbm="" 参考到="" 1="" hz="">

• 相噪：-99 dBc/Hz @ 10 kHz 偏差，载波 1 GHz

• IQ 区块模式和流式，包含时间戳，适合 TDOA 应用

• 可选的 Vision 软件能够自动化频谱测量、设定警报并定位信号来源

MS27103A 实现频谱保证
MS27103A 是多端口的射频输入监控平台，可部署于需要多天线的系统，以覆盖较大的频率范围。这款监控器通常与多扇区、每扇区多频率的蜂窝基础设施设备搭配使用。网络运营商通常会在收购频谱拍卖方面花费数十亿美元。为保护这类投资，手机提供商的当务之急是向其客户提供高质量服务。源自各种来源的干扰将导致呼叫中断、数据传输速率缓慢和网络性能不佳。MS27103A 能够监控基站收发信台 （BTS） 的接收信号，便于识别和消除干扰。这款监控器还能够检测到不需要的信号活动类型，高效地确定干扰来源的特征并对其进行定位。

基于 PC 的 IQ 分析软件，用于从远程频谱分析仪捕获的 IQ 数据

IQ Signal Master MX280005A 矢量信号分析软件提供一套全面的测量套件，可对远程频谱分析仪上捕获的 IQ 数据文件进行后处理和分析。该软件旨在汇集捕获 IQ 数据文件所需的所有基本工具，然后获得对捕获信号性质的关键见解。应用程序中的模式，支持捕获 IQ 数据或将 IQ 数据流式传输到 PC 内存、执行调制质量测量以及以高频率和时间分辨率播放 IQ 数据的能力。

文件转换模式允许使用矢量信号发生器将支持的分析仪上捕获的 IQ 数据转换为播放所需的格式MG3710E从而进一步增强整体功能。

该软件专为国家射频频谱监管机构、安全机构和国防电子公司而设计，他们需要对现场捕获的射频信号进行关键洞察。它也适用于需要监控和保护射频频谱免受未经许可的运营商或意外干扰源的组织

IQ Signal Master MX280005A矢量信号分析软件

通过以太网连接至远程频谱监控器

通过仪器上的千兆以太网端口，实现与 MS27103A 之间的通信。提供多种选项，以便使用 DHCP 服务器动态获得 IP 地址，或用于设置静态的 IP 地址。本款仪器发运时的默认静态 IP 地址为 10.0.0.2。通过笔记本电脑/台式电脑连接至仪器后，您可通过监控器集成网络服务器呈现的用户界面更改 IP 类型。

如果使用 DHCP 服务器，Anritsu 会提供以太网发现程序，该程序能够查询连接至您网络的所有设备。您可以从 Anritsu 网站上找到以太网发现程序。

某些客户可能更喜欢使用域名服务器 （DNS），在这种情况下，频谱监控器的主机名称可能被分解成其动态 IP 地址。您可通过 DNS 服务器创建主机名称。主机名称的示例为“mymonitor1.org”或“spectrum1.net”等。目前存在几个免费的 DNS 服务。Anritsu 使用过的此类服务是
www.no-ip.com。您需要创建一个帐户，并为您的仪器选择主机名称。

您可以通过我们的“下载资料库”选项卡，下载《以太网配置快速入门指南》，以便了解更多关于配置以太网连接的详细信息。
