利利普 · OWON

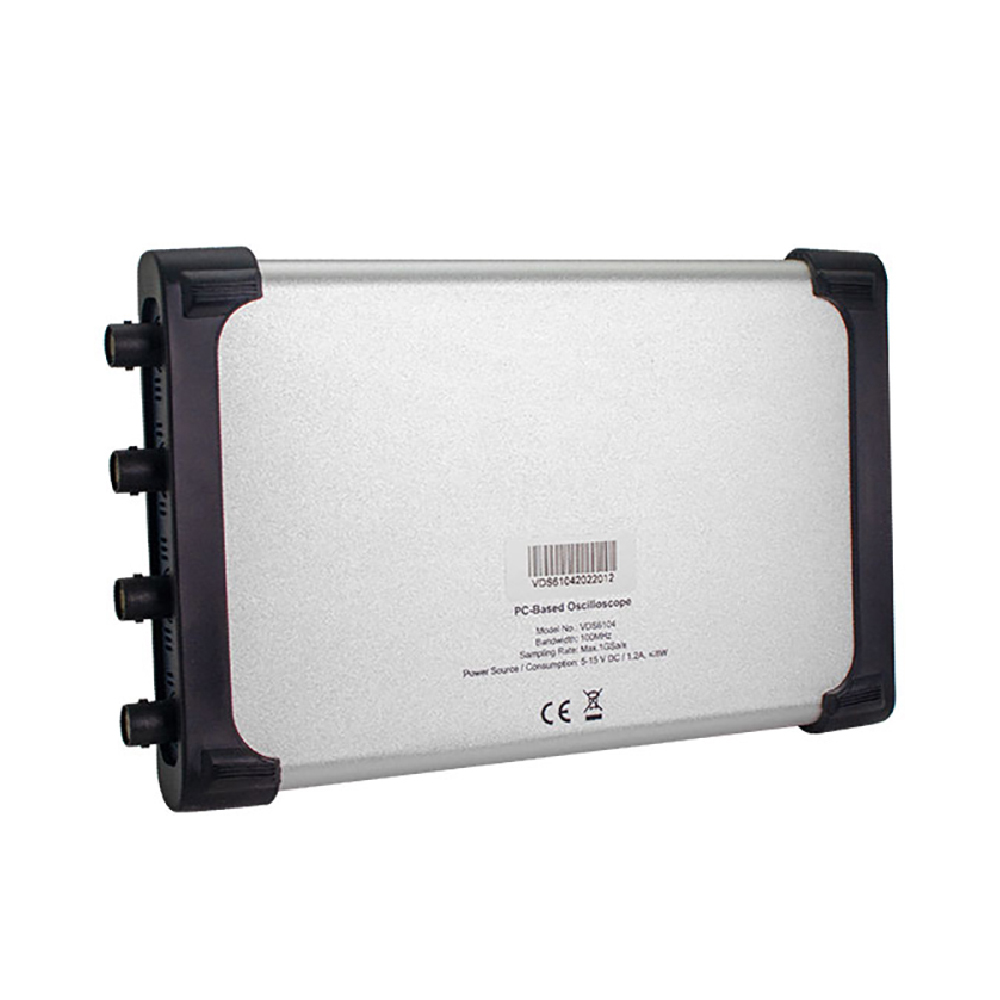

VDS6000 多平台二次开发PC示波器
70MHz至100MHz带宽 四通道 · 1GSa/s采样率
产品简介
• 四通道超薄设计
• 70MHz,100MHz带宽，高达1GSa/s实时采样率

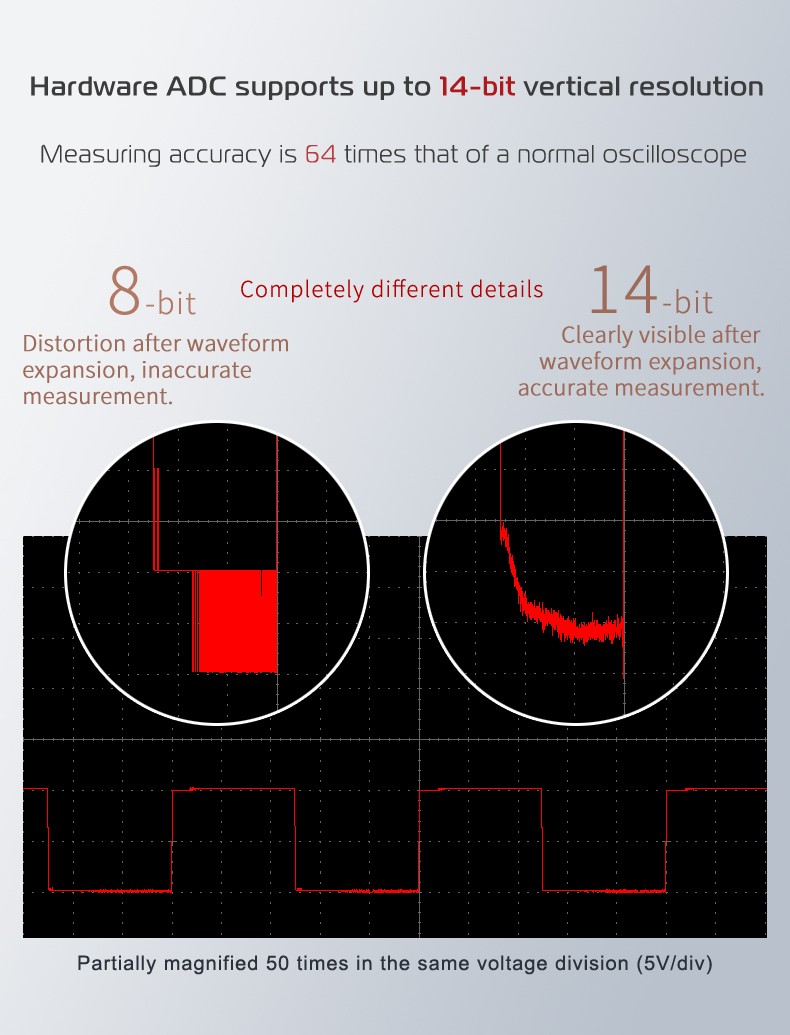

• 8bits, 12bits, 14bits 垂直精度，测量更准确(部分机型)
• 最高存储深度10M点
• 友好的人机互动画面；X-Y，波形同屏显示
• 支持标准SCPI通信功能、labview 通信功能
• 支持 Windows / Linux/安卓/苹果 平台二次开发

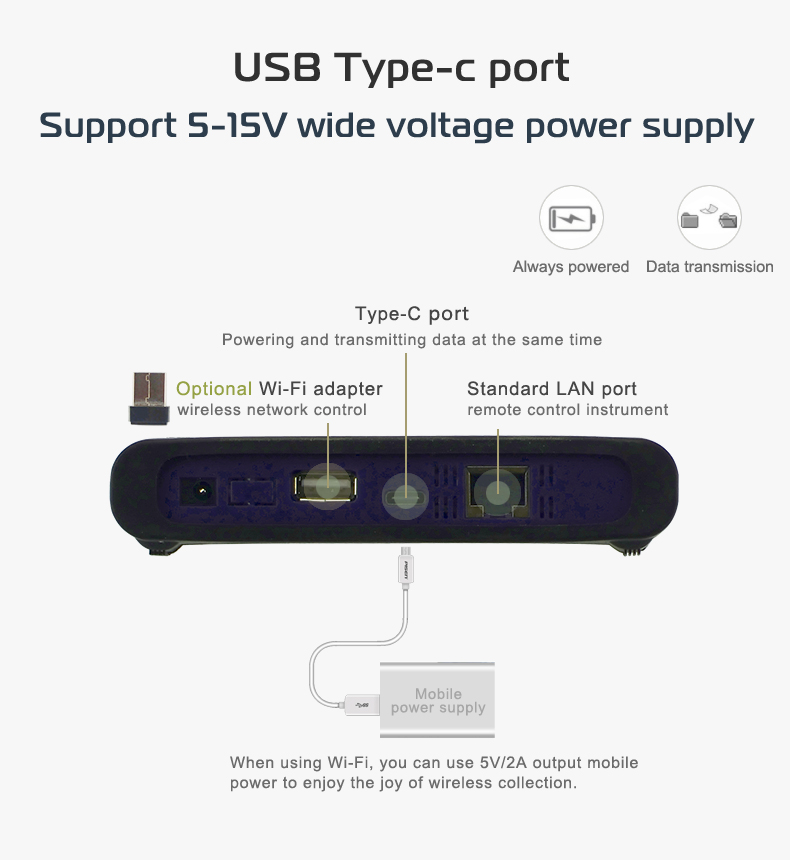

• USB Typ-C供电，数据传输更快，支持5-15V的宽电压供电

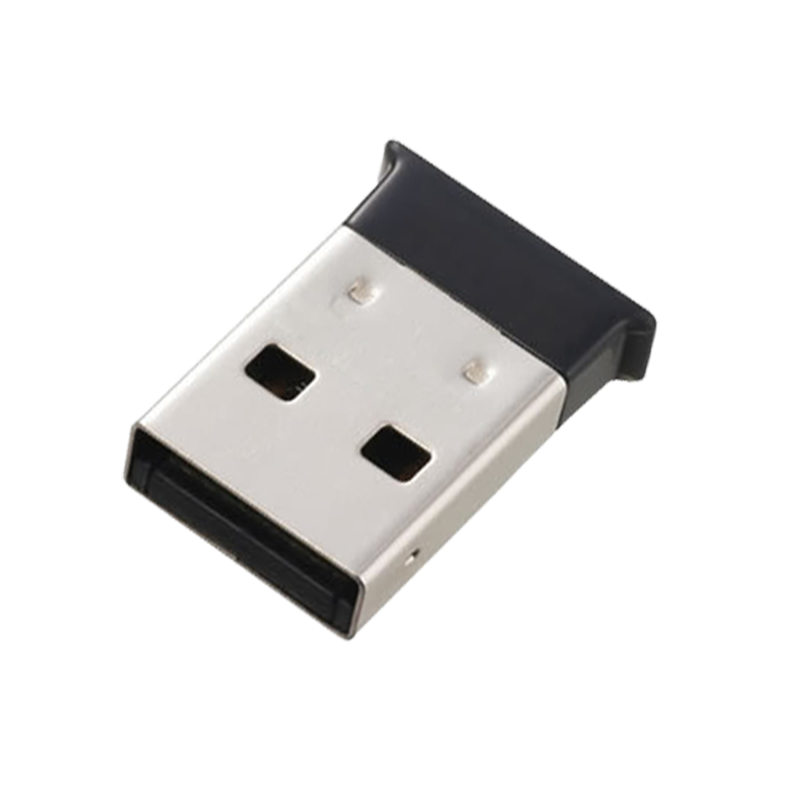

• WIFI无限传输，使用更便捷。（需选配WIFI配件）
产品描述图
核心参数
• 带宽：VDS6074 70MHz；VDS6104 100MHz；VDS6074A 70MHz；VDS6104A 70MHz、100MHz
• 通道：4模拟通道
• 实时采样率：1GSa/s
• 时基范围：1ns/div～100s/div，按 1～2～5 进制方式步进
• 采样方式：普通采样、峰值检测、平均值
• 存储深度：10M
• 输入阻抗：1MΩ±2%，与15pF±5pF 并联
• 垂直灵敏度：2mV/div～5V/div
• 垂直分辨率：VDS6074/VDS6104 8bits；VDS6074A/VDS6104A 8bits,12bits,14bits
• 最大输入电压：40V 峰值（DC + AC 峰值）
• 带宽限制：20 MHz，全带宽

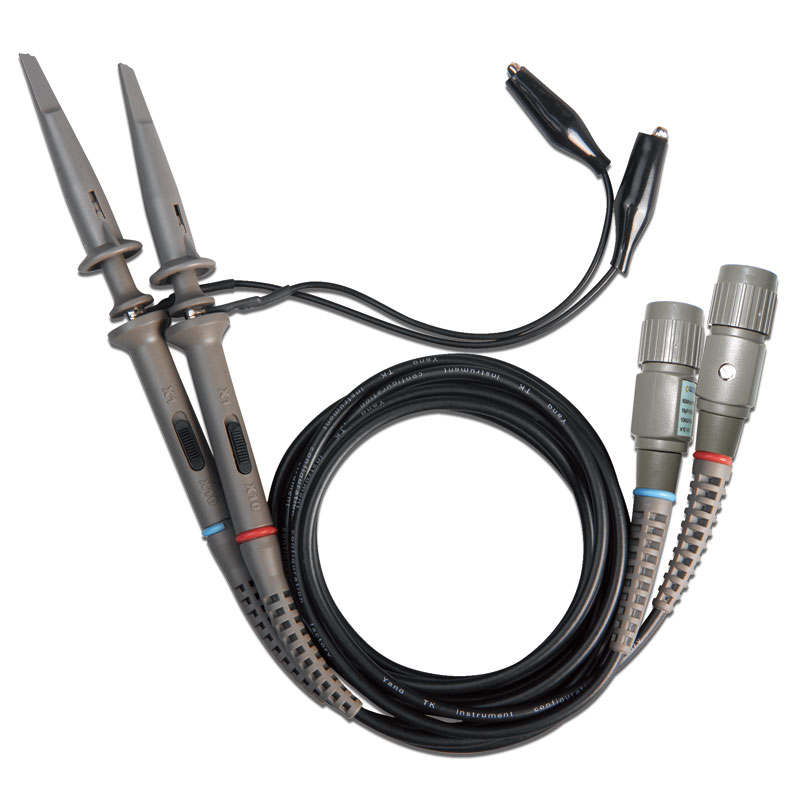

• 探头衰减系数：1X，10X，100X，1000X
资源下载
• VDS6000 详细指标见 VDS6000 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
VDS6000 多平台二次开发PC示波器 详细指标
70MHz至100MHz带宽 四通道 · 1GSa/s采样率
产品特点
• 四通道超薄设计
• 70MHz,100MHz带宽，高达1GSa/s实时采样率
• 8bits, 12bits, 14bits 垂直精度，测量更准确(部分机型)
• 最高存储深度10M点
• 友好的人机互动画面；X-Y，波形同屏显示
• 支持标准SCPI通信功能、labview 通信功能
• 支持 Windows / Linux/安卓/苹果 平台二次开发
• USB Typ-C供电，数据传输更快，支持5-15V的宽电压供电
详细指标
• 带宽：VDS6074 70MHz；VDS6104 100MHz；VDS6074A 70MHz；VDS6104A 70MHz、100MHz
• 通道：4模拟通道
• 实时采样率：1GSa/s
• 时基范围：1ns/div～100s/div，按 1～2～5 进制方式步进
• 采样方式：普通采样、峰值检测、平均值
• 存储深度：10M
• 输入阻抗：1MΩ±2%，与15pF±5pF 并联
• 垂直灵敏度：2mV/div～5V/div
• 垂直分辨率：VDS6074/VDS6104 8bits；VDS6074A/VDS6104A 8bits,12bits,14bits
• 最大输入电压：40V 峰值（DC + AC 峰值）
• 带宽限制：20 MHz，全带宽
• 探头衰减系数：1X，10X，100X，1000X
• 触发类型：边沿触发，脉宽触发，视频触发，斜率触发
• 光标测量：光标间电压差(△V)、光标间时间差(△T)
• 自动测量：峰-峰值、平均值、均方根值、频率、周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、 上升时间、下降时间、正脉冲、负脉宽、正占空比、负占空比、延迟A→B、延迟A→B

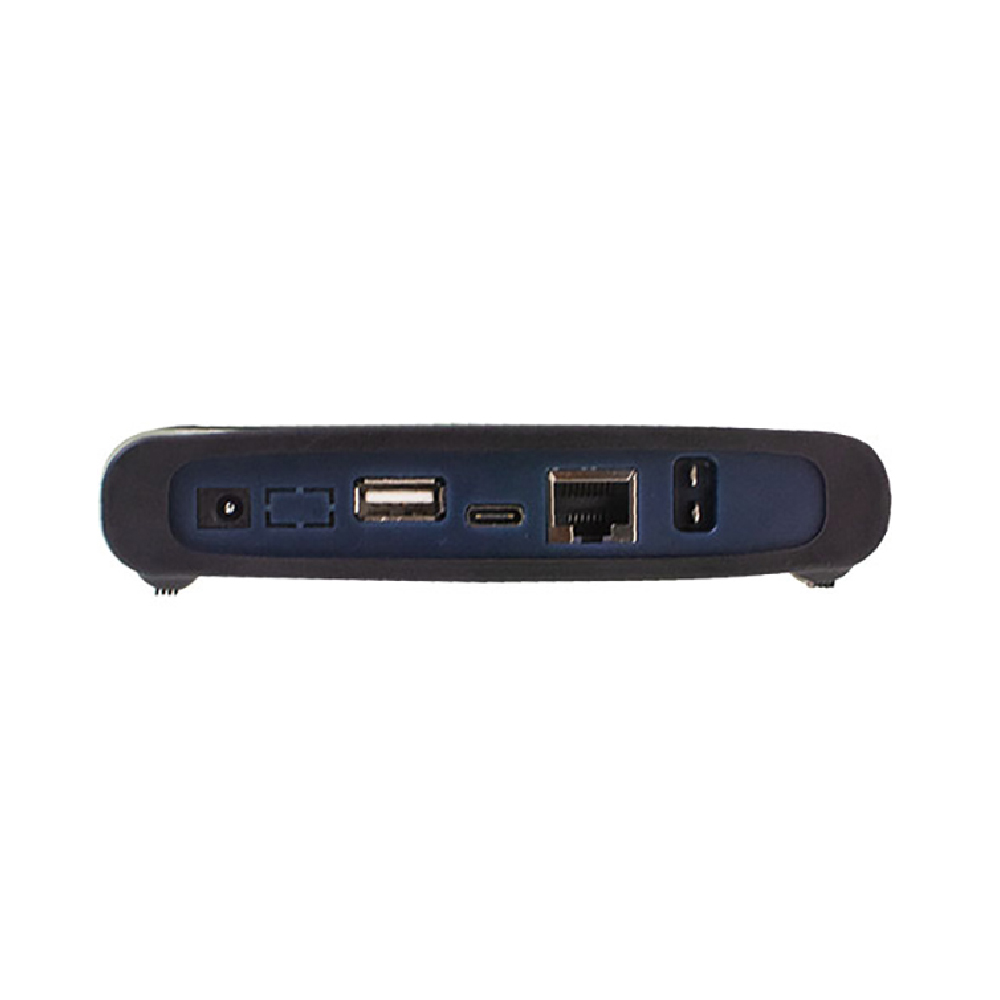

• 标准接口：USB Device (Type C)；USB Host (支持选配Wi-Fi扩展)；LAN接口
• 功率：≤10W
• 尺寸：190mm(长)×18mm（高）×120mm（宽）
• 重量：约0.45公斤（主机）
附页：VDS6000 技术参数
• 带宽：100MHz
• 通道：2模拟通道 + 信号源输出通道
• 实时采样率：最高1GSa/s
• 上升时间 （BNC上典型的）：≤3.5 ns
• 时基范围：5ns/div～100s/div，按 1～2～5 进制方式步进
• 采样方式：普通采样、峰值检测、平均值
• 存储深度：10M
• 输入阻抗：1MΩ±2%，与15pF±5pF 并联
• 时基精度：±25ppm
• 时间间隔（△T） 测量精确度：单次：±(1采样间隔时间+100ppm×读数+0.6ns)， >16个平均值：±(1采样间隔时间+100ppm×读数+0.4ns)
• 垂直灵敏度：2mV/div～5V/div
• 垂直分辨率：VDS6102 8bits；VDS6102A 8bits,12bits,14bits
• 最大输入电压：40V 峰值（DC + AC 峰值）
• 带宽限制：20 MHz，全带宽
• 探头衰减系数：1X，10X，100X，1000X
• 通道间的隔离度：50Hz: 100 : 1，10MHz: 40 : 1
• 位移范围：±2 V (2 mV/div – 50 mV/div)； ±20 V (100 mV/div – 500 mV/div)； ±40 V (1 V/div – 5 V/div)
• 低频响应 （交流耦合，-3Db）：≥5Hz（在BNC 上）
• 直流增益精确度：VDS6102 ±3%；VDS6102A ±2%
• 触发类型：边沿触发，脉宽触发，视频触发，斜率触发
• 信号制式和行/场频率 （视频触发类型）：支持标准的 NTSC、PAL 和 SECAM 广播制式
• 光标测量：光标间电压差(△V)、光标间时间差(△T)
• 自动测量：峰-峰值、平均值、均方根值、频率、周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、 上升时间、下降时间、正脉冲、负脉宽、正占空比、负占空比、延迟A→B、延迟A→B
• 相位差：±3 degrees
• 标准接口：USB (Typ-c)；LAN接口, WIFi接口
• 电源：≤2.5W
• 尺寸：190mm(长)×18mm（高）×120mm（宽）
• 重量：约0.30 公斤（主机）
信号源参数
• 标准波形：正弦波（0.1 Hz - 5 MHz）、矩形波（0.1 Hz-200 kHz）、锯齿波（1 Hz-10 kHz）、脉冲波（1 Hz-10 kHz）
• 最大输出频率：5 MHz
• 采样率：25M Sa/s
• 通道数：1
• 垂直分辨率：10bits
• 输出幅度：10mVpp - 5Vpp
• 直流偏移范围（AC+DC）：±(2.5 Vpk - Amplitude Vpp/2)
• 输出阻抗：50Ω典型值
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
资源下载
• VDS6000 产品介绍见 VDS6000 产品介绍页。
