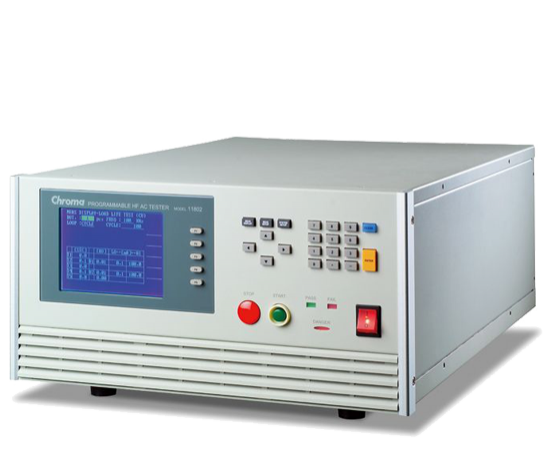

Chroma 11802系列可程序高频交流测试器是数字控制的高频交流电源平台，结合不同的模块，可提供高频高压或高频大电流的测试方式。
Chroma 1810为针对磁性组件在功率消耗与温度影响关系所开发的测试设备，其具有直流电流源，可测试磁性组件的铜损损失；亦具有交流电压源，可测试磁性组件之铁损损失。
- «
- 1
- »
16502 0.001mΩ毫欧姆表 -1.9999MΩ|致茂电子Chroma (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
致茂 Chroma

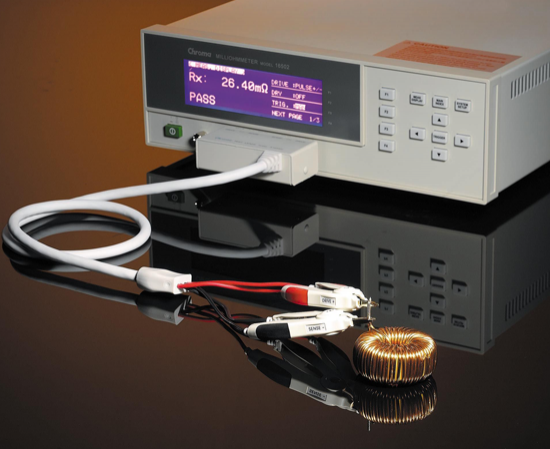

16502 毫欧姆表
0.001mΩ · -1.9999MΩ
产品简介
Chroma 16502是数字式毫欧姆表，不仅具有0.05%基本准确度，并提供量测范围0.001mΩ - 1.9999MΩ，且量测时间最快可达65ms，应用于自动化生产、品管进出料品检验及提供研发单位使用。
16502毫欧姆表因应不同的量测需求，提供多种量测信号与Dry Circuit模式。 Pulse量测信号可扣除热电效应对微小电阻量测造成的误差；DC量测信号可满足快速量测的需求；Dry Circuit模式可应用于开路电压必须低于20mV之接触电阻量测。因此，16502可应用于各式各样电感性组件、线材、开关组件（Connector、Relay接点等）及导电材料之微小直流电阻之精密测量。
产品功能与优势
主要特点
• 基本准确度：0.05%
• 量测范围：0.001mΩ-1.9999MΩ
• Pulse量测信号（扣除热电效应）
• DC量测信号（提升量测速度）
• Dry Circuit量测模式（防止待测物损坏） 最大20mV，100mA输出
• 符合IEC 60512-2-1
• 温度补偿与转换功能
• 比较（Compare） 与筛选（Bin-Sorting）功能
• LabView驱动程序
• 选购A165017可提供4信道扫描
• 标准的RS-232接口
• 可选购含温度补偿功能的GPIB & Handler界面
• 各式电感组件以及电流感测电阻
• 线材、开关组件（Connector、Relay接点等）
• 导电材料之微小直流电阻之精密测量
16502提供温度补偿功能，可推算待测物于特定温度下的电阻值。由于电阻值会随温度变化，温度补偿功能利用已知温度的量测电阻值和待测物温度系数，将电阻值补偿为特定温度的数值。
16502提供温度转换功能，适用于马达和线圈的温度特性评估。通常无法在马达停止时量测马达或线圈的内部温度，温度转换功能利用量测电阻值推算待测物温度，有助于马达和线圈的内部温度特性评估。
16502采用4线量测方式，可确保量测的准确度，并具备归零的功能，可扣除测在线残余阻抗造成的量测误差，同时提供绝对值或百分比计算的比较与筛选功能，提升量测效率与应用弹性。16502标准配备RS232接口，并可选配GPIB与Handler接口，具备高速且稳定的量测性能，适用于生产在线组件特性评估，以及桌上型毫欧级电阻量测等多样化应用。
功能特色
量测信号模式
四线量测
避免量测受到测线或接触电阻的影响

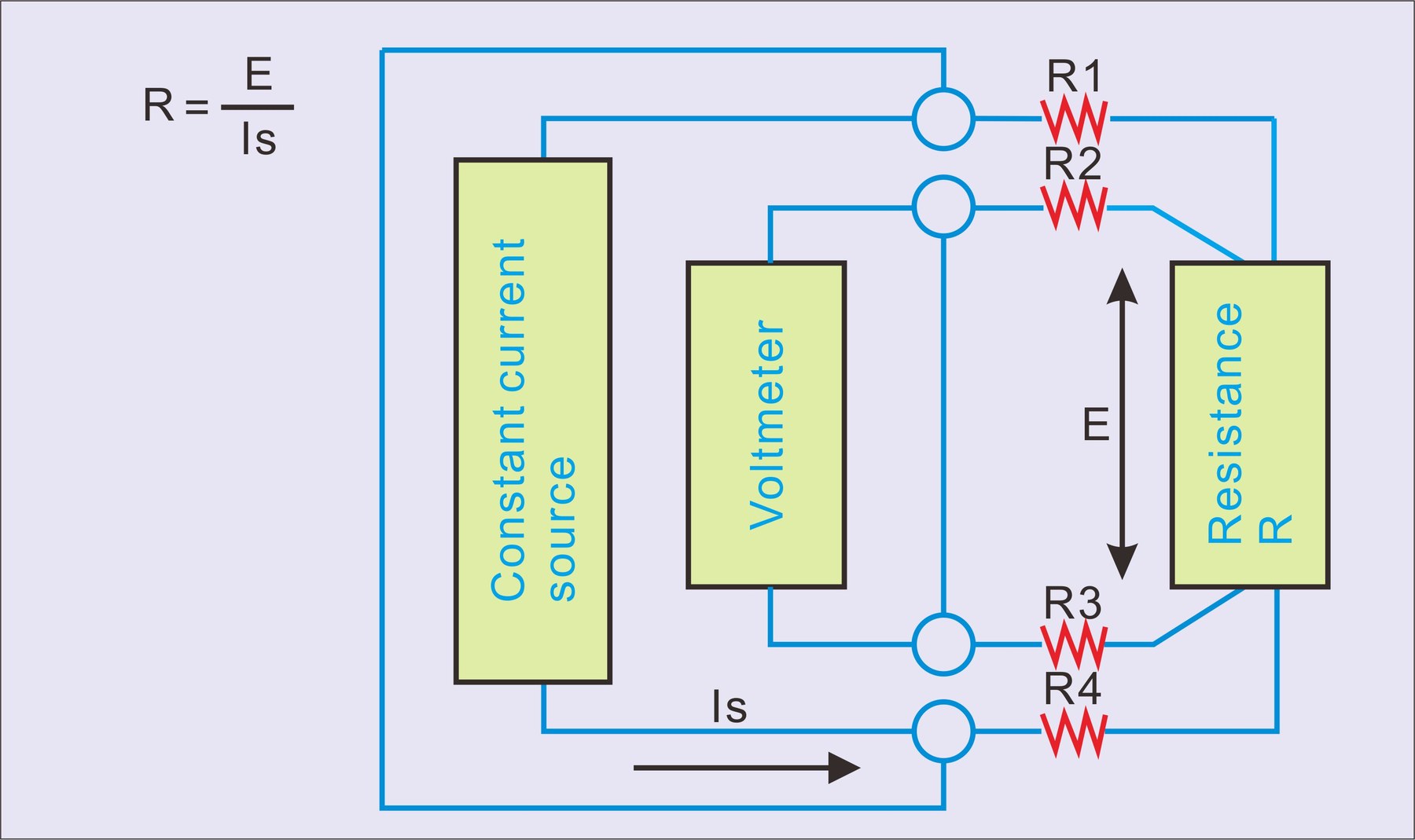

使用二线量测时，测线的导体电阻与接点的接触电阻会包含在量测到的电阻值内，导致量测误差。四线量测的方式运用高输入阻抗的电压表，因此几乎所有的量测电流都会通过待测电阻R，藉由只量测R两端的电压，避免R1到R4对电阻值量测产生重大影响。
▲ R1到R4为测线电阻与接触电阻的总和
温度补偿功能
16502毫欧姆表提供温度补偿功能，搭配选购A165015温度探棒与A165013/A165014温度补偿卡可量测环境温度，将量测值透过材料温度系数修正，可显示任何环境温度下的电阻值。大部分材料的电阻值都会随环境温度差异而改变，此功能避免复杂的计算过程和计算错误的风险，可快速获得相对应温度的电阻值。16502支持PT100和PT500两种类型的温度探棒，只需要将温度探棒与后面板的温度补偿卡相连接即可量测温度，无温度探棒时也可以输入环境温度进行温度补偿功能。
▲ 温度补偿功能说明示意图
温度转换功能
16502毫欧姆表提供温度转换功能，搭配选购A165015温度探棒与A165013/A165014温度补偿卡可量测环境温度，将量测电阻值与环境温度经计算转换，可获得待测物温度和温度变化信息（Δt）。温度转换功能无法与温度补偿功能同时使用，适用于检验比较马达或线圈在加载电流时的温度变化，可快速获得待测物在电源加载情况下的最大温升。16502支持PT100和PT500两种类型的温度探棒，只需要将温度探棒与后面板的温度补偿卡相连接即可量测温度。

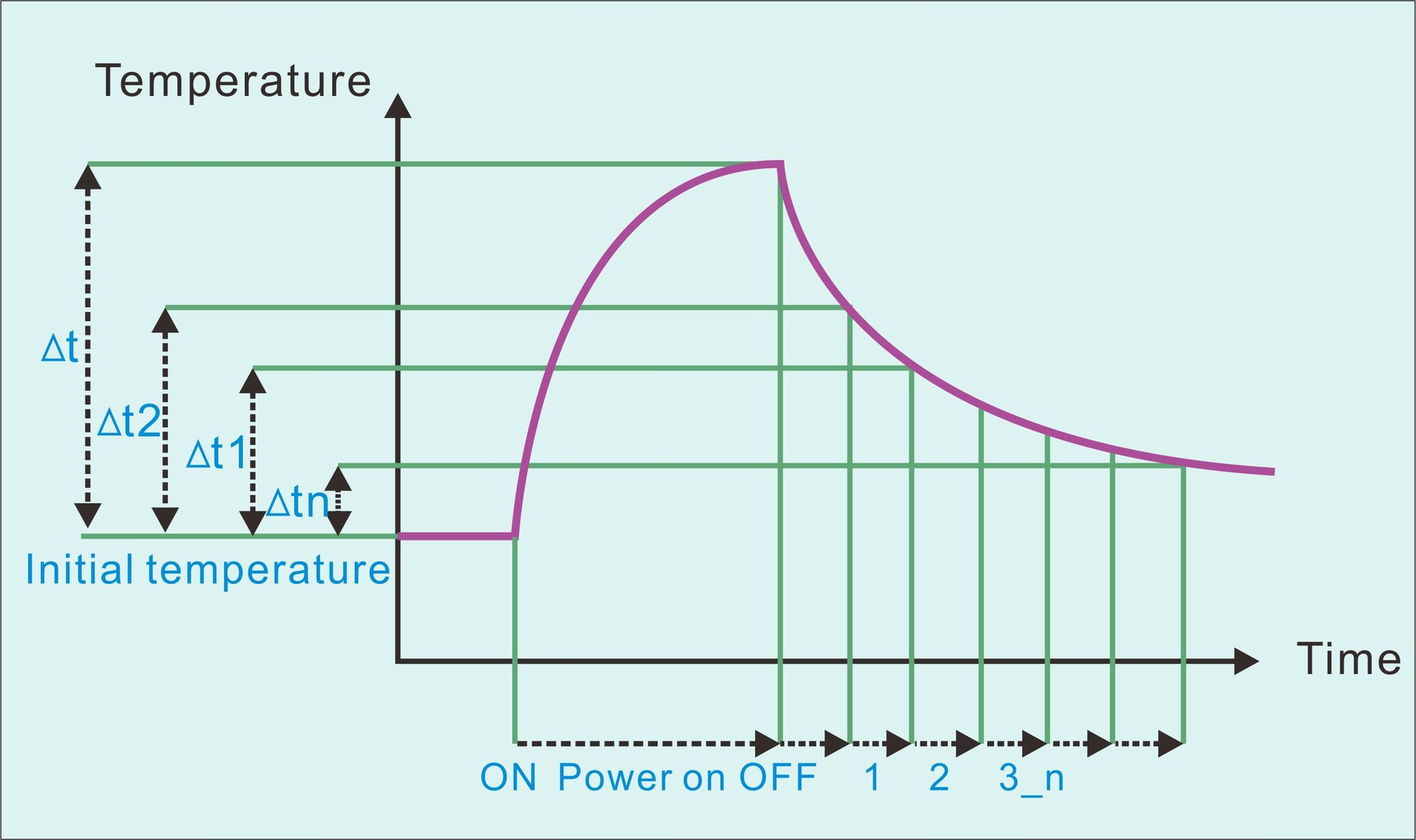

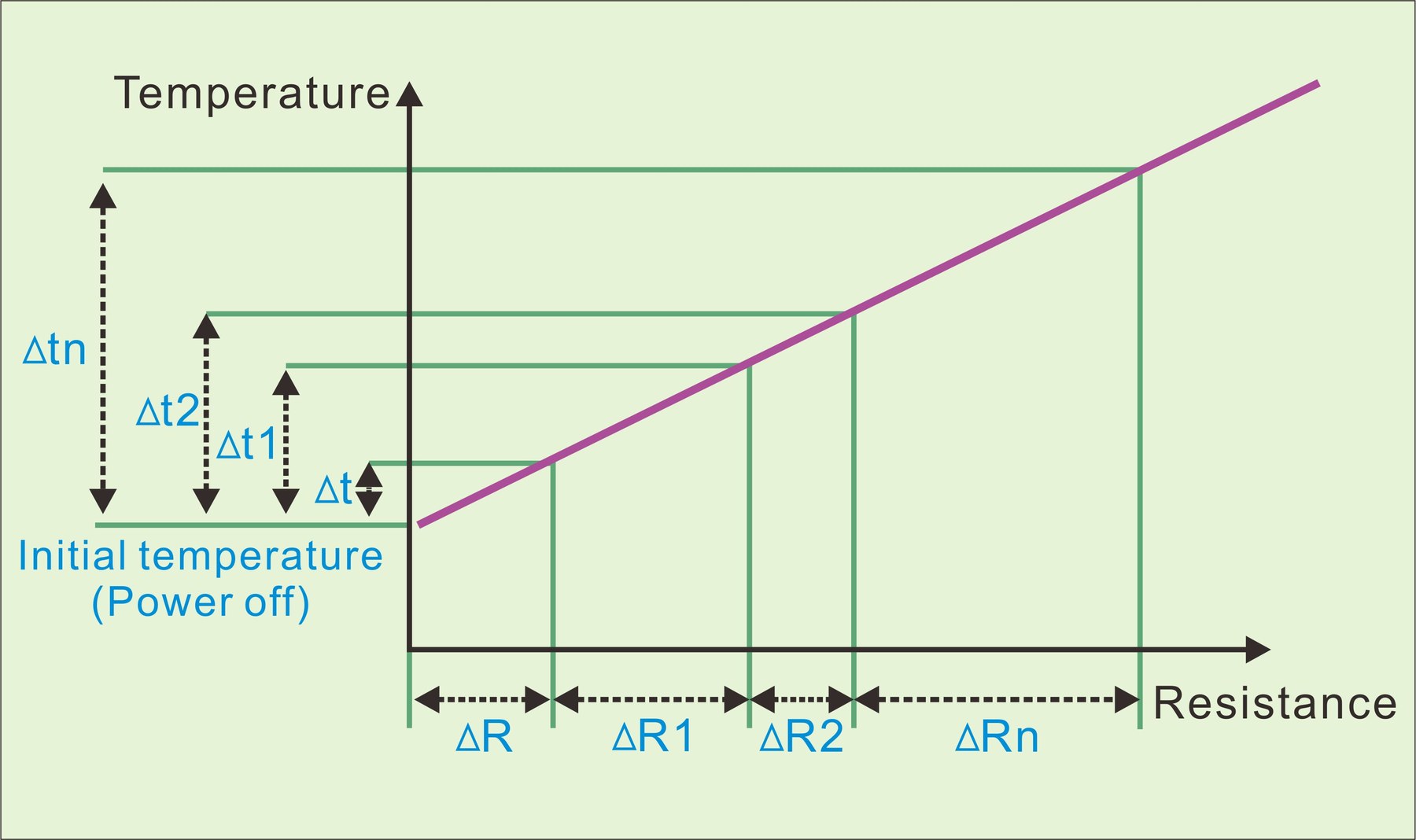

▲ 温度转换功能说明示意图
量测应用
主要型号与技术规格
该系列共收录 12 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• 16502 叙述 毫欧姆表
• A110235 叙述 GPIB & Handler 适配卡
• A110236 叙述 19"机框耳架
• A113012 叙述 真空产生器（搭配A165018使用）
• A113014 叙述 真空汞浦（搭配A165018使用）
• A165013 叙述 GPIB & Handler适配卡（含温度补偿）
资源下载
• 16502 详细指标见 16502 详细指标页。
• 官方 PDF（型录）：16502-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
致茂 Chroma
16502 详细指标
0.001mΩ · -1.9999MΩ
详细指标
以下规格取自致茂 Chroma 官网该产品详情页型号表，共 12 个具体型号。
16502
• 叙述：毫欧姆表
A110235
• 叙述：GPIB & Handler 适配卡
A110236
• 叙述：19"机框耳架
A113012
• 叙述：真空产生器（搭配A165018使用）
A113014
• 叙述：真空汞浦（搭配A165018使用）
A165013
• 叙述：GPIB & Handler适配卡（含温度补偿）
A165014
• 叙述：温度补偿卡
A165015
• 叙述：PT100 温度探棒

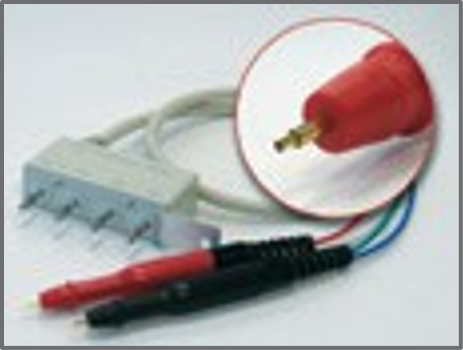

A165016
• 叙述：针型测试线 (平板)
A165017
• 叙述：4通道（Channels）电阻扫描仪
A165018

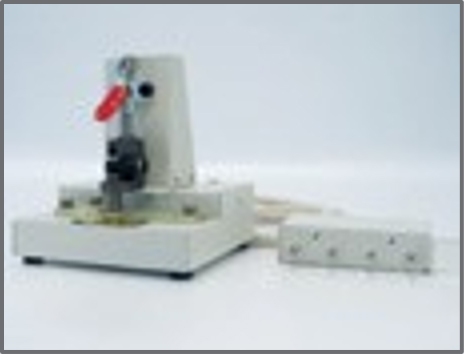

• 叙述：SMD Power Choke 测试治具

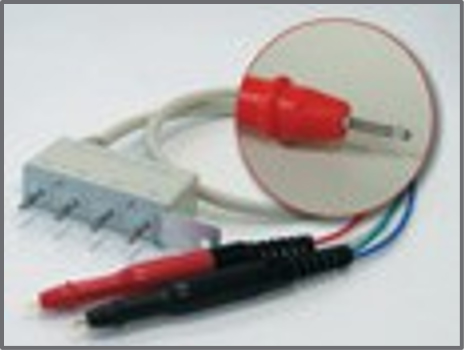

A165019
• 叙述：针型测试线（锥状）
官方规格矩阵
• 功能：介绍
• Dry Circuit功能：Dry Circuit功能可限制开路电压及输出电流，以避免量测开关、Relay接点和Connector等待测物接触电阻时，损毁接触面。16502毫欧姆表的Dry Circuit模式开启后，限制开路电压低于20mV，输出电流低于100mA，符合IEC 60512-2-1的量测方式。

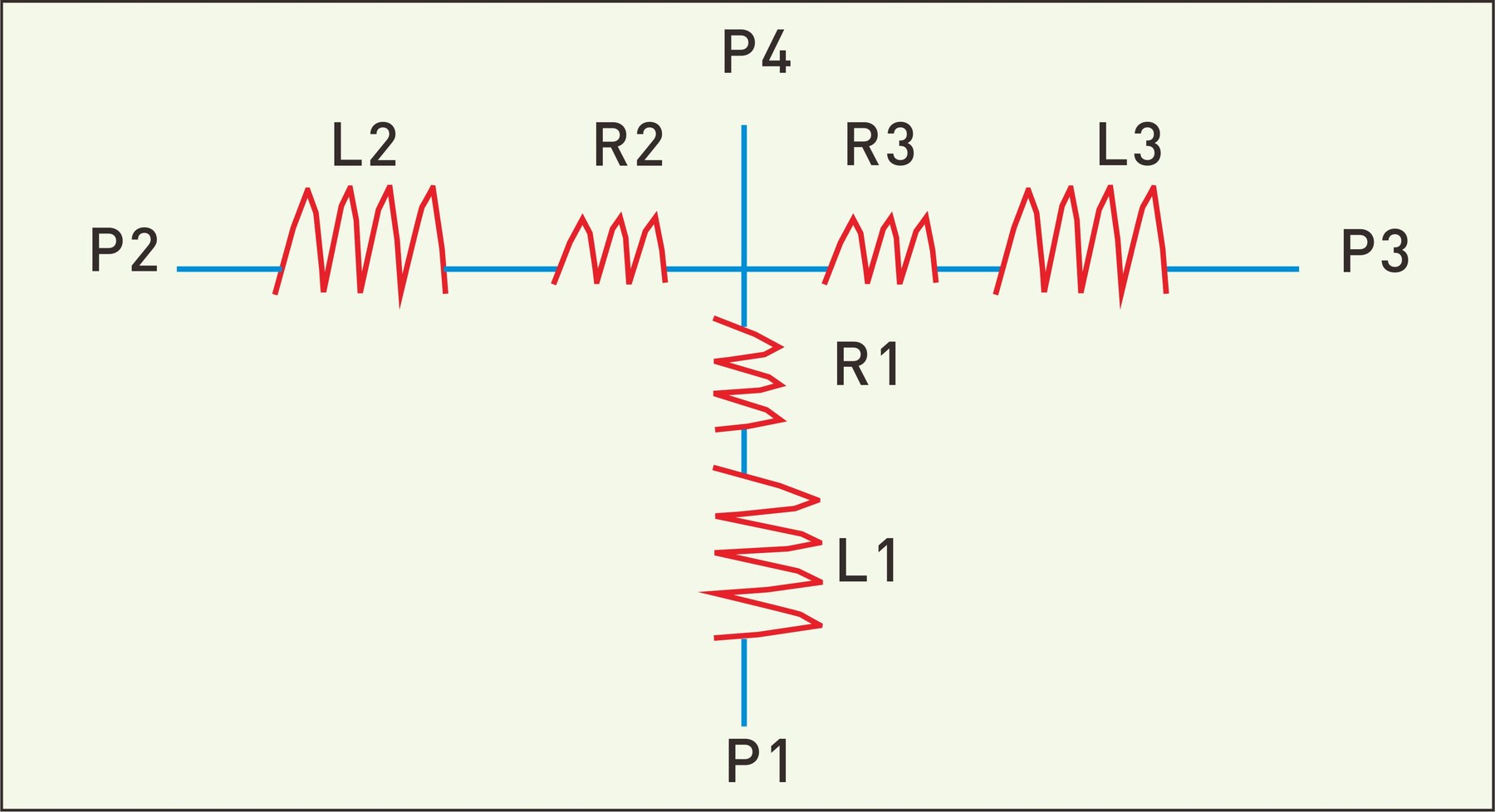

• 电阻扫描功能：4信道电阻扫描与平衡检查功能可应用于风扇马达的电阻值量测（需选购A165017 4通道电阻扫瞄器）。风扇马达的各个线圈电阻值必须相互平衡，以避免运作时产生异常声响，因此线圈平衡测试在风扇马达生产过程中是必要的。16502毫欧姆表搭配选购的A165017 4通道电阻扫描仪，可提供电阻扫描的测试功能，适合搭配温度补偿功能以提高量测准确度。 ▲ 风扇马达等效电路
• 比较（Compare）与筛选（Bin-Sorting）功能：比较或筛选功能开启后，可根据测试需求设定上、下限值，提供绝对值和百分比两种设定方式，并可藉由显示和警告声判断量测结果，同时具备Handler、RS-232和GPIB接口输出功能。

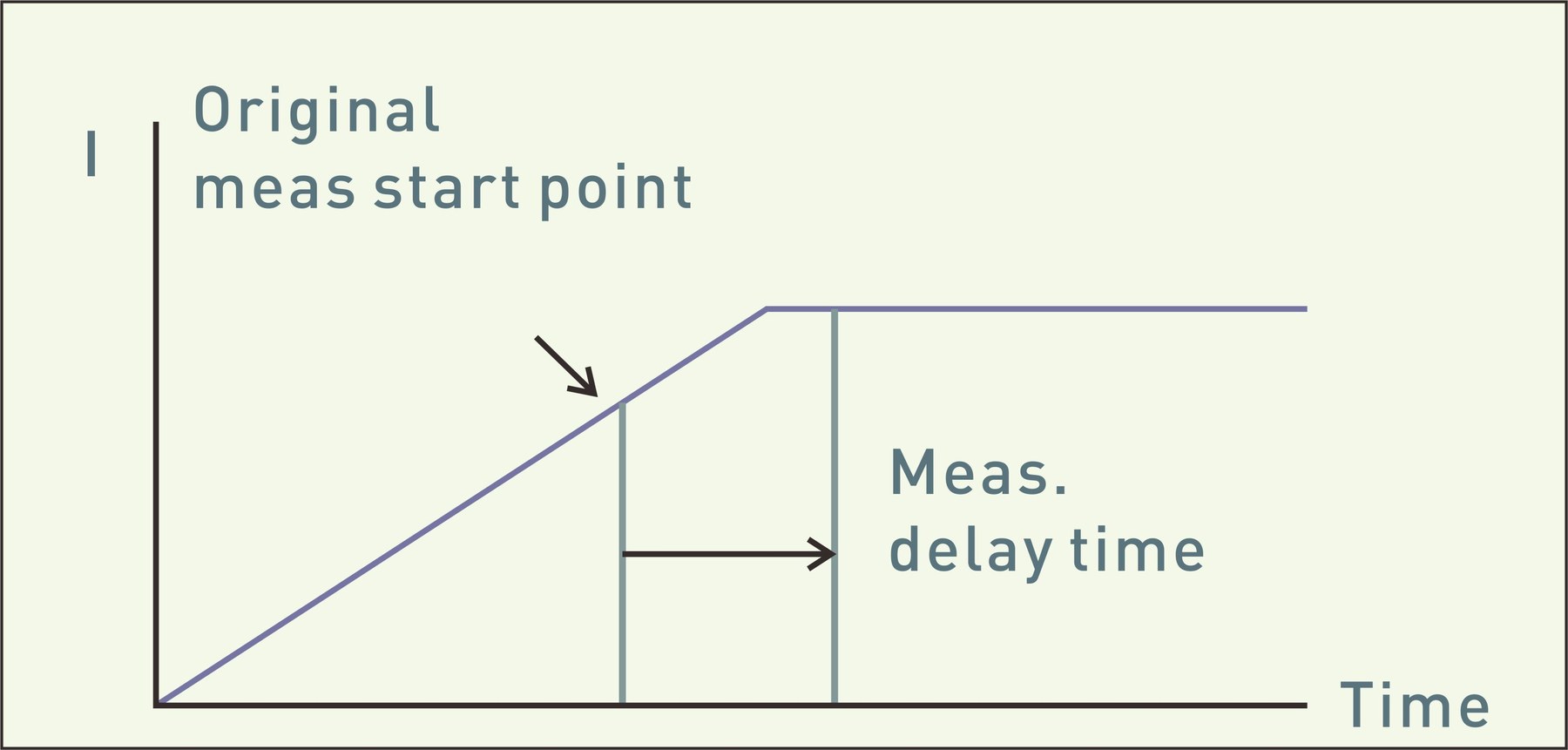

• 量测延迟功能：从量测信号输出到量测值取样间的时间延迟功能，在测试一些高感量组件时，必须调整量测延迟的时间，等到测试电流稳定后才开始量测，提升相对量测稳定度。 ▲ 量测延迟功能
• 触发延迟功能：从触发信号输入到量测信号输出间的时间延迟功能，通常应用于自动化设备动作时间调整的延迟时间。从触发信号输入到量测信号输出间的时间延迟功能，通常应用于自动化设备动作时间调整的延迟时间。
• 归零功能：归零功能可以扣除由外部测线漏电流和内部电路所造成的量测误差。
• 取样平均功能：可以藉由取样平均功能来减少量测值在显示上的不稳定性，显示值会是一段时间内的平均值，可搭配量测速度设定以取得准确度与量测速度间的平衡。
• 电源噪声滤波器：微弱电流的量测容易受到电源噪声的干扰，16502使用先进的电源噪声滤波技术，根据选择的电源输入频率过滤噪声以获得准确的量测值。
官方规格矩阵
• 模式：介绍
• DC+ DC-：提供单一位准的DC测试电流输出，量测速度可达到65ms，适合应用于自动化生产在线的待测物快速量测。

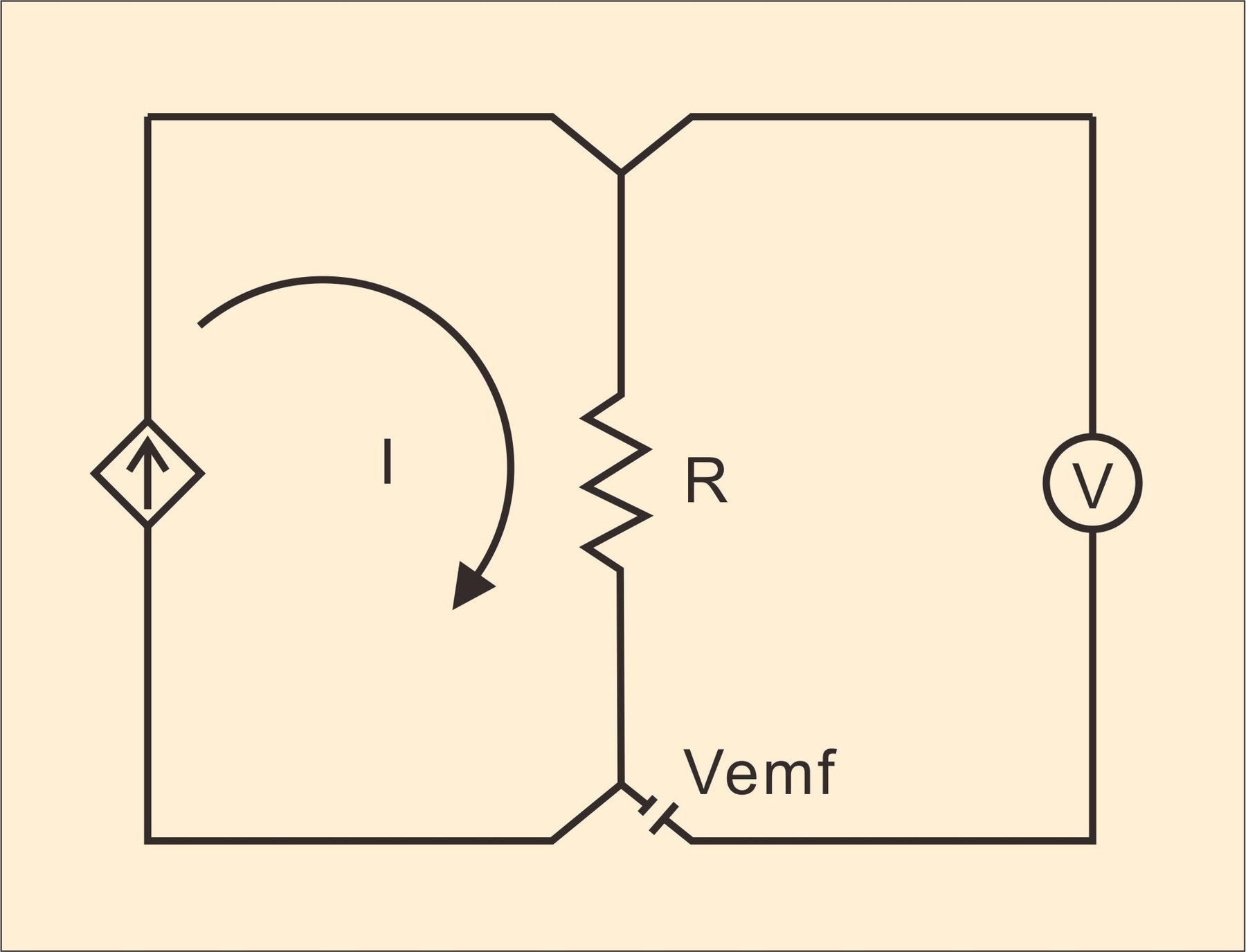

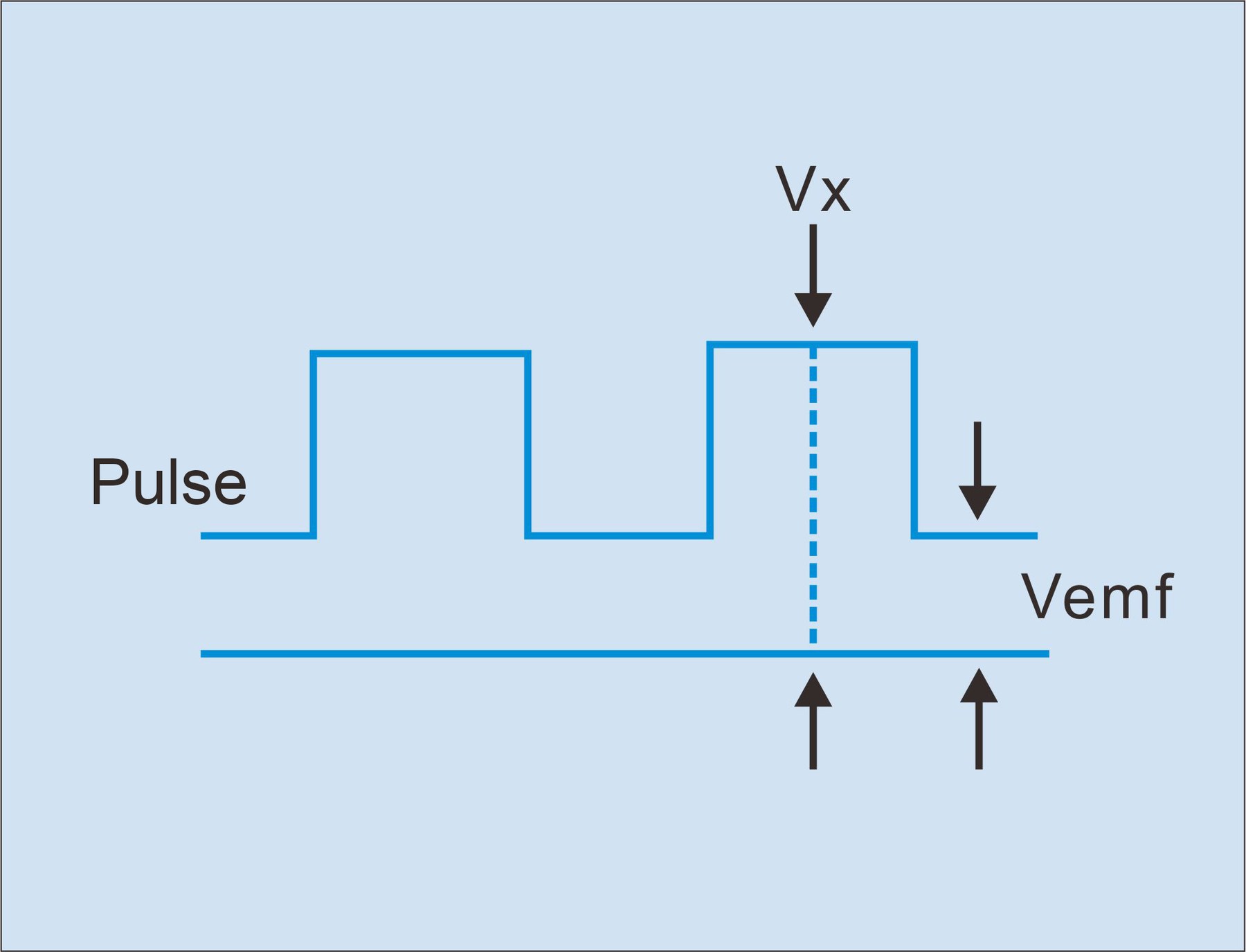

• Pulse+ Pulse-：在线材的接点或接面间，不同金属间的热耦合会产生微小的电位差，称为热电动势（Thermoelectric EMF），会对量测造成误差。选择16502毫欧姆表的Pulse量测信号模式可扣除热电动势的影响，适合应用于低电阻值的精密测量。 ▲ Vemf = Thermoelectric EMFs ▲ Vx - Vemf = IR Vemf = Thermoelectric EMFs
• Pulse+/-：具备扣除热电动势影响的功能，同时可减少量测磁性组件时激磁历史所造成的误差，但是相对测试时间较长。
资源下载
• 16502 产品介绍见 16502 产品介绍页。
• 官方 PDF（型录）：16502-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
