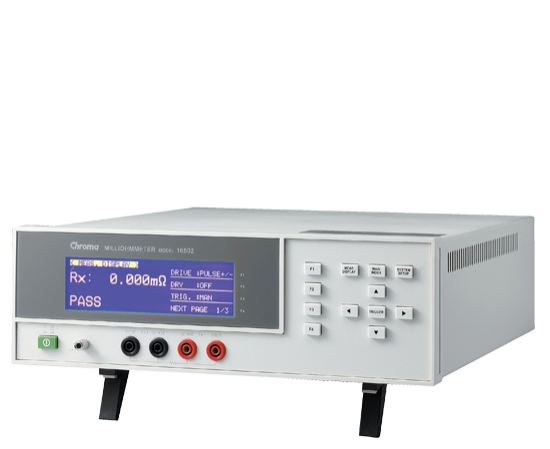

Chroma 16502是数字式毫欧姆表，不仅具有0.05%基本准确度，并提供量测范围0.001mΩ - 1.9999MΩ，且量测时间最快可达65ms，应用于自动化生产、品管进出料品检验及提供研发单位使用。

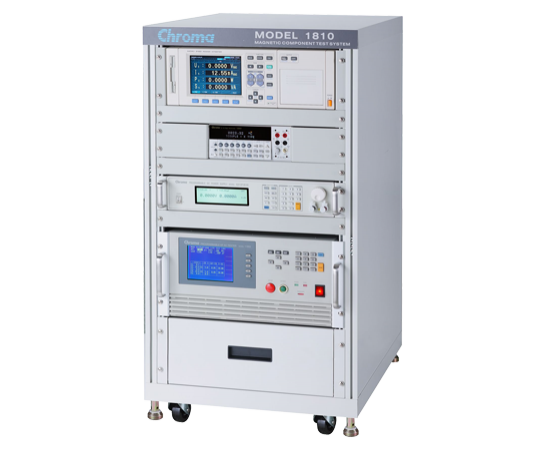

Chroma 1810为针对磁性组件在功率消耗与温度影响关系所开发的测试设备，其具有直流电流源，可测试磁性组件的铜损损失；亦具有交流电压源，可测试磁性组件之铁损损失。
Chroma 1871是专门为芯片型电感所设计的自动化测试生产设备，特别针对层间短路测试而设计，满足客户端大量生产需求。
- «
- 1
- »
1870DSeries 测试包装速度600ppm至1,200ppm电感测试包装机 80ppm至250ppm|致茂电子Chroma (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
致茂 Chroma
1870DSeries 电感测试包装机
测试包装速度600ppm至1,200ppm · 80ppm至250ppm
产品简介
Chroma 1870D系列(1870D/1870D-12)是一款为芯片型电感所设计的自动化测试生产设备，包含芯片电感所需的各项测试功能，并具备制程终端的卷带包装自动化机械，达到生产线的制造自动化。

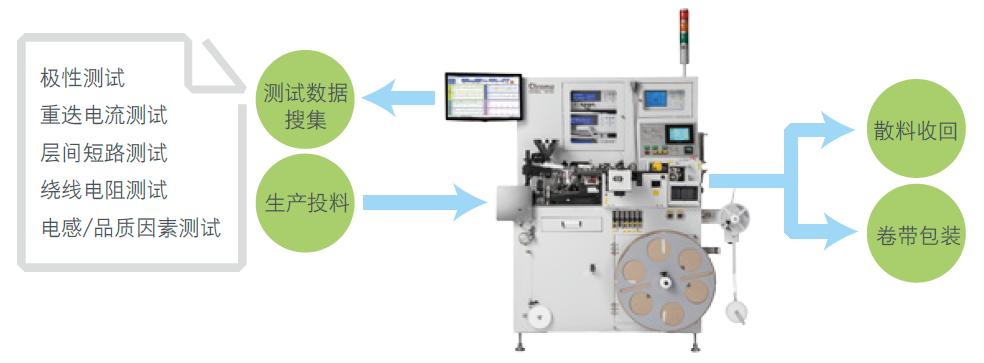

Chroma 1870D/1870D-12的标准测试功能包含电感值(Ls)/质量因素(Q)量测、绕线电阻(RDC)量测、极性(Polarity)测试，并可选配层间短路测试(IWT)、绝缘电阻(IR)测试及重叠电流(BIAS Current)测试，包含芯片电感的标准规格及质量相关的测试项目。
产品功能与优势
主要特点
• 测试包装速度 600ppm至1,200ppm (1870D)
• 80ppm至250ppm (1870D-12)
• 选配功能： 层间短路测试
• 绝缘电阻测试
• 重叠电流测试
• 圆振盘入料设计，稳定快速供料
• 导引盘设计，无掉料疑虑
• 四线式量测设计的测试座
• 入料异常自动排料机构
• 各测试站皆有独立的不良品收集盒
• 另提供测试不包装功能，良品只被收集在散装收集盒内
• 专用数据搜集软件，可实时监控生产质量
• 预留喷码及光学检测机构位置
• 切换式中/英/日文操作接口
• 设备快速、稳定、安全
为因应现今电子产品，微型电感被大量使用，相对的电感需大量生产，Chroma 1870D/1870D-12最大生产效率为1,200ppm，可满足庞大的需求数量。除测试外，1870D/1870D-12也具备自动包装机械，可将产品自动封装于包装卷带，以符合SMD生产所需样式。
Chroma 1870D/1870D-12的供料模块采用圆盘振动送料，圆盘振动送料可高速运送薄型化产品。圆盘振动送料透过轨道设计、光纤侦测及气孔吹气决定入料方向，相较于以往的直线往复式的机械送料，较快速也省空间。
传统往复式机械或炮塔式机械架构在测试移载时，是以吸嘴设计吸附产品进行移载，往往在移载时受移动惯性影响发生产品掉落，或因定位不准确而无法测试。Chroma 1870D/1870D-12的测试区以导引盘架构设计，整体为封闭式的架构， 在进行高速移载时不会有产品遗漏的疑虑，相较于传统机械架构更快速及稳定。
致茂电子专精于电子测试技术，对于自动测试设备的测试治具也有专门的设计。Chroma 1870D /1870D-12测试站所使用的测试座为四线式量测设计，比一般自动测试设备更精准稳定。测试座与产品的连接端采片式设计，相较于探针于使用上容易接触且寿命长，于量测上片式设计也较探针稳定且容易维护。
Chroma 1870D/1870D-12具备专用软件，可于生产过程中实时监控测试状态，将每一个产品的测试数据搜集储存。实时监控功能利于生产单位于生产时降低生产风险，减少不必要生产工时。数据搜集功能有利于研发及品保单位做产品分析或 质量控管，透过软件协助提升生产质量。
产品应用
研发、品保批量验证
研发及品保单位针对产品会进行所有特性检测，分别为基本电气特性及质量相关测试，测试站别则包含极性测试、层间短路测试 (或选择重叠电流测试)、绕线电阻测试及电感/质量因素测试，进而搜集与分析测试数据以评估质量，或进行产品打样试产。Chroma 1870D/1870D-12系统提供弹性化选择，依不同单位或需求选择搭配测试站别。
产线全功能电气特性测试
比照研发端，将全部电气特性测试纳入生产线，包含极性测试、层间短路测试(或选择重叠电流测试)、绕线电阻测试及电感/质量因素测试。
产线标称值快速测试
针对产线仅测试标称值来达到快速生产的需求，测试项目则调整为绕线电阻测试及电感/质量因素测试。
系统预留空间搭配标印及标印光学检查
部分功率电感需在顶部做标印，以判别电感极性方向或样式类别。Chroma 1870D/1870D-12可配合将客户现有的标印系统及光学检查系统安装整合于系统内。
主要型号与技术规格
该系列共收录 3 个具体型号，以下为前 3 个（完整规格见详细指标页）。
• 1870D Series 叙述 电感测试包装机
• 1870D 叙述 电感测试包装机
• 1870D-12 叙述 电感测试包装机
资源下载
• 1870DSeries 详细指标见 1870DSeries 详细指标页。
• 官方 PDF（型录）：1870D_Series-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
