致茂 Chroma
3650 SoC／模拟测试系统
时钟速率50/100MHz · 数据速率100/200Mbps
产品简介
半导体制造是快速变化的行业。器件集成度与功能不断提高，资本设备必须能跨越多个器件世代与应用持续使用。凭借 AD-DA 转换器测试、用于存储器测试的 ALPG、高压 PE、多扫描链测试、VI45／PVI100／MPVI 模拟测试以及 ASO 与 HDADDA 混合信号测试等丰富选项，Chroma 3650 为多种器件类型提供广泛的覆盖与灵活配置。

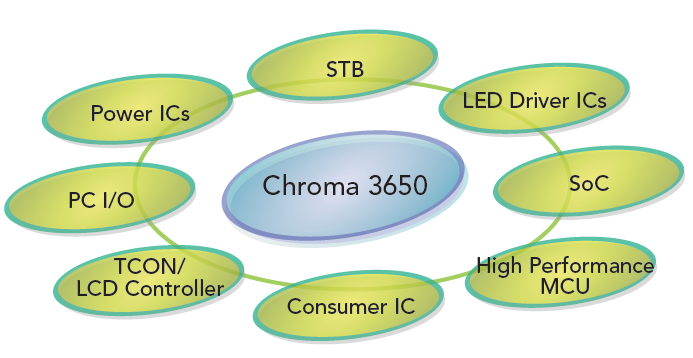

Chroma 3650 是一款具备高产能与高并行测试能力的 SoC 测试系统，为无晶圆厂、IDM 与测试代工厂提供最具成本效益的方案。凭借完整的测试功能、高精度、强大的软件工具与优异可靠性，3650 适用于高性能微控制器、模拟 IC、消费级 SoC 器件与晶圆分类等应用。
产品功能与优势
主要特点
• 时钟速率 50／100MHz，数据速率 100／200Mbps（MUX）
• 最多 640 个数字 I/O 引脚（testhead 2）
• 32M 向量存储
• 32M pattern 指令存储
• 逐引脚 PPMU／频率量测
• 扫描深度每扫描链可达 2G
• 可选 ALPG 用于存储器测试
• 最多 40 个高压 I/O 引脚
• 可选 8-32 路 16 位 ADDA 通道
• 32 路高性能 DPS 通道
• 边沿放置精度 ±300ps
• 可选 32 通道 HDADDA 混合信号
• 可选 8 通道 AWG 与数字化仪 ASO 混合信号音频带测试
• 可选 HVVI 模拟最高 1000V（堆叠）
• 可选 MPVI 模拟最高 320A 脉冲模式（并联）
• 可选 VI45 模拟每板 32 通道
• 可选 PVI100 模拟每板 8 通道
• 支持 Microsoft Windows 7／10
• C++ 与 GUI 编程接口
• CRISP 完整直观软件工具套件
• 提供其他平台的测试程序与 pattern 转换工具

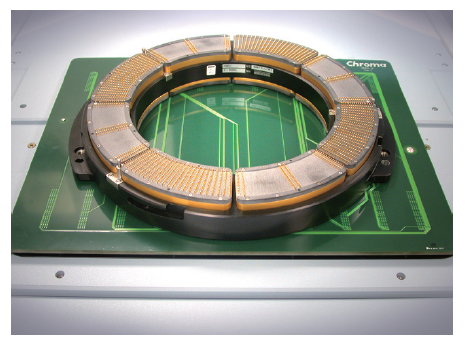

• 加装转换套件即可接受其他测试机的 DIB 与探针卡
• 支持 STDF 数据输出
• 气冷、占地小
低成本量产系统中的高性能
Chroma 3650 从两方面降低测试成本：既降低整体系统成本，也通过更高产能与更强的并行测试能力实现。搭载 Chroma 先进 PINF IC 与精密校准系统，3650 的定时精度可达 ±550ps。其图形产生器具备最高 32M 的 pattern 指令存储，深度与向量存储匹配，使每条测试向量都可附加 pattern 指令。
系统强大的序列图形产生器提供多种 pattern 命令，满足复杂测试向量需求。真正的 test-per-pin 架构与不受插槽边界限制的灵活测试位映射，为高产能多测试位测试而设计。凭借最多 640 个数字引脚、32 路器件电源、逐引脚 PMU 与模拟测试能力，3650 在具成本效益的方案中兼顾了测试性能与产能。
高并行测试能力

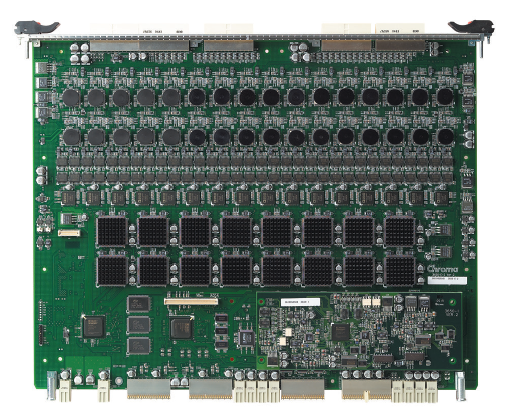

3650 强大而通用的并行引脚电子擅长在多个引脚上同时执行相同的参数测试。每块 LPC 板含 64 个数字引脚，由 16 颗高性能 Chroma PINF IC 驱动，每颗支持 4 路定时产生器通道；集成的本地控制电路简化了资源管理与结果读取，把系统控制器的开销降到最低。凭借灵活的 any-pin-to-any-site 映射设计，3650 可在最多 32 个测试位上实现高产能并行测试，优化量产效率并简化布局。
灵活性
半导体行业变化迅速，资本设备必须能跨越多个器件世代与应用。凭借 AD-DA 转换器测试、用于存储器测试的 ALPG、高压 PE、多扫描链测试以及 VI45／PVI100／MPVI 模拟选项等丰富配置，Chroma 3650 可长期服务用户。
此外，3650 的平台架构允许第三方厂商开发专用仪器，针对特定应用轻松加入，在低成本量产测试系统中把测试边界扩展到前所未有的范围。
占地小
3650 采用气冷、测试头内置测试机的紧凑设计，在高度集成的机箱中提供优异产能，占用地面空间极小。主机柜容纳配电单元并为第三方仪器预留空间；选配机械手后，3650 可同时用于封装测试与晶圆测试。
强大的软件工具套件 CRISP
3650 搭载 Chroma 集成软件平台（CRISP），提供覆盖快速测试开发、调试、量产与数据分析的完整工具。CRISP 把测试开发、执行控制、数据分析与测试机管理集成到单一平台，基于 Windows 并以 C++ 构建，为所有测试需求提供健壮、直观、运行快速的图形界面。在 Project IDE 工具中，测试开发者可在标准模板、自定义模板与 C++ 代码编辑器之间切换，快速建立可自动扩展到多测试位并行测试的测试程序；CRISP 还含测试程序与 pattern 转换器，便于把其他平台的测试程序迁移到 3650。
在执行测试程序时，用户可在 System Control（常规运行）与 Plan Debugger（调试模式）之间选择。Plan Debugger 提供断点、步进、步入、步过、暂停与继续、变量监视、变量修改等设置，实现对测试程序的精确控制。CRISP 还提供丰富的调试与数据分析工具：Datalog、Waveform 与 Scope 支持显示量测数据与数字波形；SHMOO 与 Pin Margin 工具可通过自动与手动模式轻松调试参数边界；晶圆图、Summary、Histogram 与 STDF 工具对收集与分析测试结果及参数特性非常有价值。
在运行中调试方面，测试条件监视器（TCM）与 Pattern Editor 提供高级能力，使用户无需中断测试或修改源文件即可更改测试条件或 pattern 数据。CRISP 还含用于模拟与 ALPG 选项的 ADDA 工具与 Bit Map 工具，可可视化 AD-DA 测试结果并轻松建立 ADC pattern。这套完整的 GUI 工具面向测试调试与报告中的多样需求。
OCI 工具是 CRISP 面向量产的方案：友好的界面简化了产线人员操作并减少人为失误。用 Production Setup 工具按产线环境的具体要求定制 OCI 后，操作员只需选择预先规划的流程即可开始量产。
外设
应用支持
Chroma 为新老客户提供完整的应用支持：无论是想加速量产爬坡、把握新兴市场机会、提升生产力，还是通过创新策略降低测试成本，全球客户支持团队都会围绕具体需求提供及时有效的方案。
主要型号与技术规格
该系列共收录 6 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• 3650 叙述 SoC/Analog 测试系统
• VI45 叙述 Analog Module Board (Option)
• PVI100 叙述 Analog Module Board (Option)
• MPVI 叙述 Analog Module Board (Option)
• HVVI 叙述 Analog Module Board (Option)
• HDADDA 叙述 Mixed-signal Module Board (Option)
资源下载
• 3650 详细指标见 3650 详细指标页。
• 官方 PDF（型录）：3650-EN.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
致茂 Chroma
3650 详细指标
时钟速率50/100MHz · 数据速率100/200Mbps
详细指标
以下规格取自致茂 Chroma 官网该产品详情页型号表，共 6 个具体型号。
3650
• 叙述：SoC/Analog 测试系统
VI45
• 叙述：Analog Module Board (Option)
PVI100
• 叙述：Analog Module Board (Option)
MPVI
• 叙述：Analog Module Board (Option)
HVVI
• 叙述：Analog Module Board (Option)
HDADDA
• 叙述：Mixed-signal Module Board (Option)
资源下载
• 3650 产品介绍见 3650 产品介绍页。
• 官方 PDF（型录）：3650-EN.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
