为因应未来IC芯片须具备更高速度及更多脚位及更复杂功能的IC芯片，Chroma新一代VLSI测试系统3380D/3380P/3380除采用更弹性架构外，整合密度更高且功能更强大。
为因应未来IC芯片脚位数更多、速率更高、整合功能更为复杂的发展驱势，Chroma VLSI测试系统3380D/3380P/3380除采用更弹性架构外，整合密度更高，且功能更强大。
为因应未来IC芯片脚位数更多、速率更高、整合功能更为复杂的发展驱势，Chroma以此发展方向提供新一代3380系列VLSI测试机台，包含 3380D、380P、3380机型，根据不同的脚位数或同测能力(Parallel Test)，提供需求与成本效益兼具的测试解决方案。
- «
- 1
- »
3650-S2 50 / 100MHz SoC/模拟测试系统 100 / 200 Mbps|致茂电子Chroma (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
致茂 Chroma
3650-S2 SoC/模拟测试系统
50 / 100MHz · 100 / 200 Mbps
产品简介

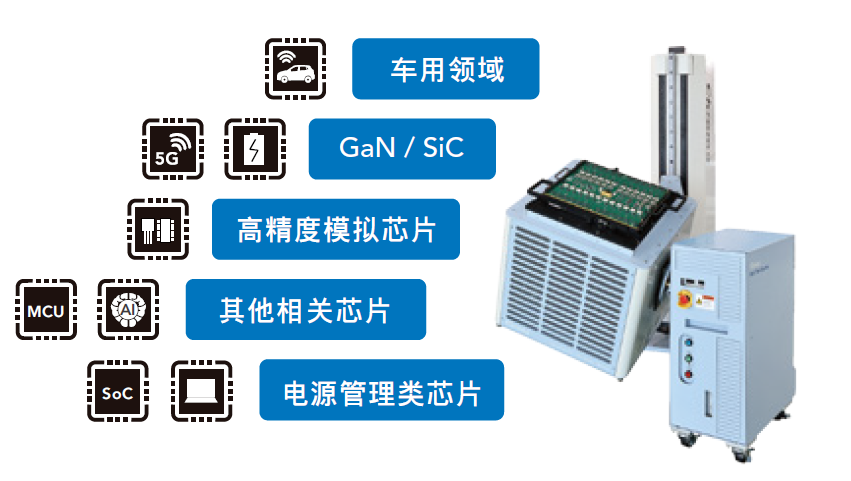

半导体制造为一发展迅速前进的产业。当待测器件的功能集成度变得越来越高时，生产设备需针对产品更新换代与多个应用领域进行设计。
Chroma 3650-S2具有灵活的配置，多种可选配功能，例如 AD/DA 转换器测试、ALPG供内存测试、高电压PE、Multi-SCAN测试及模拟测试，使其能广泛测试多种不同的装置。3650-S2特别适用于测试电源管理类芯片，同时也可用于SoC产品测试，搭配多种不同的VI浮动电源选配板卡如HDDPS2、HVVI、PVI100和MPVI，可以达到3750V或320A的供电能力，涵盖高精度、高电压和大电流的测试需求。
产品功能与优势
主要特点
• 12个通用插槽，全部插槽都可配置数字、模拟和混合信号集成电路测试单板使用
• 多达768个数字和模拟测试通道
• 时钟频率: 50 / 100MHz
• 数据速率: 100 / 200 Mbps （MUX）
• 时序沿设置精度（EPA）: ±300ps
• 32MW 向量存储深度
• 32MW 向量指令存储深度
• 各数字通道均内建 PPMU / 频率量测单元
• 2G SCAN向量存储深度
• ALPG 功能可供存储器测试使用 （可选配）
• 多达48个高电压通道
• 多种规格VI浮动源单板
• 64通道高密度电源供应单板 HDDPS2（可选配）
• 高达3750V串联输出电压模拟测试单板 HVVI（可选配）
• 8通道波形发生器（AWG）加8通道数字化转换器 （Digitizer）音频频段混合信号测试单板ASO （可选配）
• 最高320A pulse高电流测试单板MPVI (可选配)
• 32通道模拟测试单板 VI45 （可选配）
• 8通道高压模拟测试单板 PVI100 （可选配）
• 预留大面积测试接口板元器件摆放区域
• 测试机配置大功率电源
• Microsoft Windows® 7 / Windows® 10 操作系统
• C++ 和 GUI 编程界面
• 工具易用且完整的操作界面 CRISP
• 提供其他测试平台程序和向量转换工具
• 透过转接套件可兼容其他测试平台的测试接口板（PIB）与探针卡
• 支持 STDF 格式数据输出
• 风冷式散热设计，占地面积小
3650-S2测试系统具备完整的测试功能、高精准度、强大的软件和出色的可靠性，是测试高性能MCU、模拟芯片、消费性SoC的理想选择，同时，凭借高产出和高并行的测试能力，3650-S2可为芯片设计公司、IDM和测试厂提供高性价比解决方案。
高性价比的高性能测试系统
Chroma 3650-S2具备高产出和高并行的测试能力，可为芯片设计公司、IDM和测试厂提供高性价比的解决方案，其完整的测试功能、高精准度、强大的软件和出色的可靠性，使其成为测试电源管理类芯片、模拟芯片、化合物半导体及MCU的理想选择。
3650-S2提供多种VI电源选配单板，如HDDPS2、HVVI、VI45、PVI100 和MPVI，包含高密度、高电压、大电流、高精度量测功能，具备高达768个数字和模拟通道管脚以及模拟测试功能，可提供高测试性能、高产出，同时具有高性价比的测试解决方案。
高并行测试能力
3650-S2测试系统具有强大多功能的并行管脚电路（PE），因此可以同时在多个管脚进行相同的参数测试。3650-S2将64个数字通道管脚集成到一张LPC单板上，每张LPC单板包含16颗4通道的时序发生器的高性能Chroma PINF芯片。
单板上集成管理信号分配和数据读出的控制芯片，因此减少了测试机系统控制器的负担。3650-S2采用 any-pin-to-anysite mapping 设计，提供高达 32 sites 的高并行测试能力，通过灵活直观地资源分配来促进大规模量产。
灵活的配置与广泛的应用覆盖范围
半导体制造为一发展迅速前进的产业，生产设备须能使用于多个产品型号更替与应用领域，以延长设备使用期限。 Chroma 3650-S2提供AD/DA转换器测试、ALPG供内存测试、高电压PE、Multi-SCAN测试及模拟测试等多种可选配功能，灵活的配置确保其能应对未来的测试需求。
Chroma 3650-S2测试系统能轻松整合第三方厂商为特定应用所开发的相关仪器设备，弹性结构设计使其能涵盖测试的装置更广泛，扩展了测试的覆盖范围。
占地面积小
Chroma 3650-S2采用风冷式散热及高度集成的测试头设计，占地面积小却能提供高高产量。透过选配不同的支架，3650-S2可以应用于晶圆或封装测试。
CRISP 完整软件直观操作环境
Chroma 3650-S2 采用Chroma整合软件平台CRISP，这是一套易于操作且功能强大的软件工具，让使用者可以高效地进行测试开发，其功能涵盖调试、量产及数据分析等，整合了测试程序开发、测试执行控制、数据分析、测试机管理等所有软件功能，采用Microsoft Windows操作系统及C++程序语言，提供使用者强大、快速和友善操作的GUI工具。
在测试程序整合开发环境（Project IDE tool）内，测试开发人员可以在标准模板、自定义模板和使用C++程序语言的编辑器之间轻松转换，快速创建测试程序并自动扩展至多工位以便进行并行测试，此外，如果需从其他测试平台转移至3650-S2，CRISP还提供测试程序和测试向量转换工具，除了提升设备整合开发弹性，也能降低转移的时间成本。测试程序执行控制器可以在System Control tool和Plan Debugger tool这两种工具之间切换，让使用者在量产或工程调试模式都能有效率地操作，使用者可以在Plan Debugger tool内透过设置 breakpoint、step、step-into、step-over、resume execution、variable-watch及variablemodify来执行测试程序的进程。

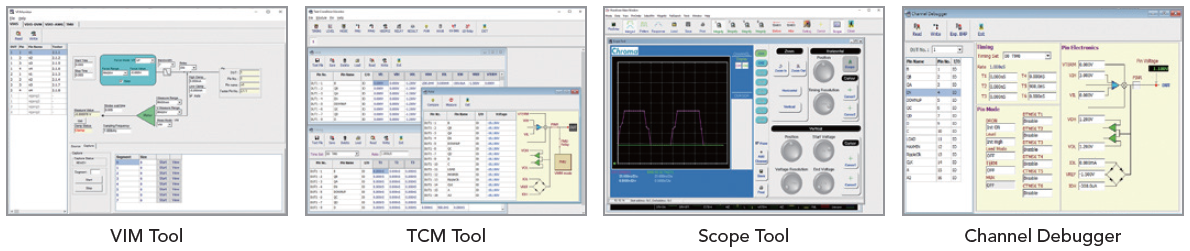

CRISP提供丰富软件工具来进行工程调试和数据分析，包含Datalog、Waveform 及 Scope 工具可以清楚的显示测量数据和数字波型，SHMOO 和Pin Margin工具可以透过自动或手动模式轻松地进行工程调试以找出边沿参数，Wafer Map、Summary、Histogram 及STDF这些工具可以有效帮助搜集测试结果和分析测试指标，Test Condition Monitor 和 Pattern Editor 工具提供实时工程调试的进阶功能，并且在不影响测试或调整源文件的状况下，允许用户调整测试条件或测试向量。另外，CRISP还为模拟测试和ALPG选配功能提供 ADDA tool 和 Bit Map tool，运用 ADDA tool 时，用户不但可以透过图形化工具来检视AD/DA的测试结果，还能轻松自行创建ADC向量。这套强大的GUI工具可以完整地满足你对于工程调试和生成测试报告的所有功能需求。
操作员界面（OCI）是使用于量产的操作界面，它能简化并确保量产测试的正确运作，在让操作员操作OCI之前，工程师可以事先在量产设置页面（Production Setup）设定好量产时所需的相关参数，后续当操作员使用OCI时，只需选择设定好的计划即可执行量产测试。
周边设备
应用支持
Chroma为客户提供应用支持，针对您的需求Chroma可提供您客制化的支持，不论您是需要提高产量、利用新兴的市场机会提高生产力或是运用创新的策略降低测试成本，Chroma的全球服务团队都致力于为您提供及时有效的解决方案。
主要型号与技术规格
该系列共收录 3 个具体型号，以下为前 3 个（完整规格见详细指标页）。
• 3650-S2 叙述 SoC/模拟测试系统
• HVVI 叙述 Analog Resource Board (HVVI Analog Option)
• HDDPS2 叙述 Analog Resource Board (HDDPS2 Analog Option)
资源下载
• 3650-S2 详细指标见 3650-S2 详细指标页。
• 官方 PDF（型录）：3650-S2-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
致茂 Chroma
3650-S2 详细指标
50 / 100MHz · 100 / 200 Mbps
详细指标
以下规格取自致茂 Chroma 官网该产品详情页型号表，共 3 个具体型号。
3650-S2
• 叙述：SoC/模拟测试系统
HVVI
• 叙述：Analog Resource Board (HVVI Analog Option)
HDDPS2
• 叙述：Analog Resource Board (HDDPS2 Analog Option)
资源下载
• 3650-S2 产品介绍见 3650-S2 产品介绍页。
• 官方 PDF（型录）：3650-S2-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
