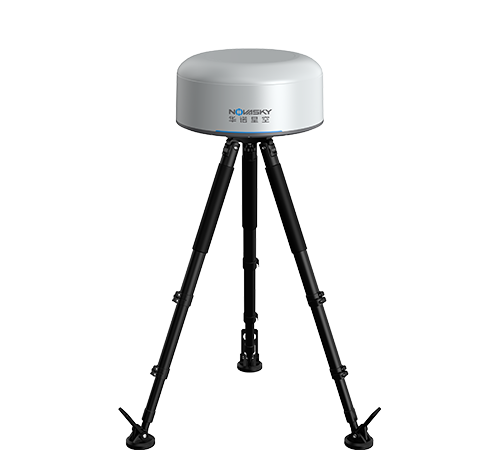

全频频谱探测设备主要由阵列天线、射频信号模块、多通道同步接收机、GPS模块、4G/5G通信模块等组成，实现全频段频率范围的无人机侦测发现。设备基于比幅比相探测技术，具备对宽频段范围内无人机侦测预警和型号识别的能力，多套设备扩展可实现TDOA+AOA多站精准定位。同时设备内置了RemoteID协议解析模块，可准确获取商用无人机和其遥控器的位置信息。主要指标：侦测体制无线电被动侦测；侦测信号类型无人机数传信号、无人机遥控信号、WIFI体制无人机信号；侦测无人机种类绝大多数常规消费级无人机、部分非常规无人机、部分固定翼无

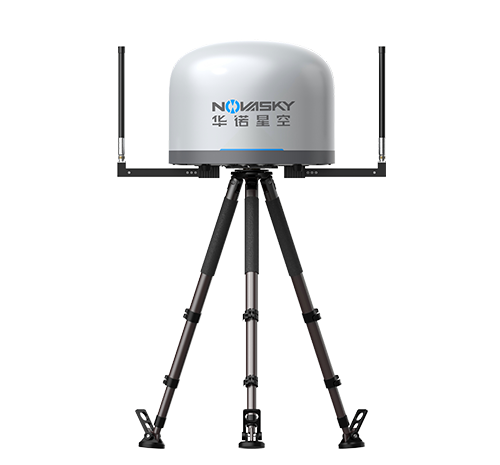

全频探测设备主要由阵列天线、射频电路、多通道同步接收机、GNSS定位模块等组成，用于实现全频段频率范围的无人机侦测发现。设备基于比幅比相探测技术，具备对宽频段范围内无人机侦测预警和型号识别的能力，多套设备扩展可实现TDOA+AOA多站精准定位。同时设备内置了RemoteID协议解析模块，可准确获取商用无人机和其遥控器的位置信息。

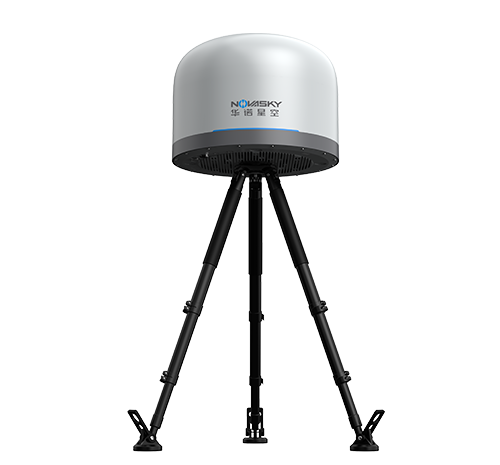

频谱探测设备基于AOA+干涉复合测向技术，具备对全频段范围内无人机侦测预警、型号识别与轨迹回放等功能，多套设备扩展可实现TDOA多站精准定位。设备属于无源探测设备，不主动发射电磁信号，绿色安全。
同厂商产品
MS2720xA 远程频谱监测仪（9kHz至54GHz，分析带宽 110 MHz，三阶截获点 +20 dBm）。MS27201A频谱监测仪是紧凑的机架式频谱分析仪，面向需要在大范围地理区域内长期监测射频频谱的应用。
MS27100A 频谱监测模块（频率范围 9 kHz 至 6 GHz，频率跨度 10 Hz 至 6 GHz）。单端口远程频谱监测模块，覆盖9kHz至6GHz，扫描速度最高24GHz/s，具备20MHz瞬时FFT带宽与集成网络服务器，用于非法广播与敏感站点的远程频谱监控。
MS27103A 9kHz至6GHz多端口远程频谱监控器|安立 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
安立
MS27103A 多端口远程频谱监控器
支持 12 路（可扩 至 24 路）射频输入的远程频谱监控器，覆盖 9 kHz 至 6 GHz，扫描速度最高 24 GHz/s，单机可接多副天线，适合基站与空白区频谱监控。
产品简介
蜂窝网络运营商已投资数十亿美元，用于购买全球频谱的使用权。他们需要使用该频谱向智能手机用户提供其所要求的高数据带宽，以便用户能够移动查看电子邮件、网页以及音频数据流和视频数据流。为了维护高水平的网络性能，运营商需要持续监控其频谱，以识别和定位干扰源。干扰可能源自非法发射器，以及互调产品等意想不到的来源。所有干扰均会降低网络数据容量，从而导致用户体验下降。
运营商能够迅速采取行动，以保护其投资并维护数据容量。
MS27103A 远程频谱监控器专门用于识别和定位干扰信号。这有助于优化用户体验，实现网络运营商的关键目标。这会提高客户忠诚度、减少客户流失并打造卓越的品牌形象。
此外，分布式天线系统 （DAS） 正在全球范围内进行广泛部署，以便在密集的用户环境内提供较高的数据容量。这些环境包括交通枢纽、体育场馆和购物中心。从单个设备间到多个馈源，再发展成为分布式天线阵列。监控每个射频馈源的干扰信号，这对于维护 DAS 系统的容量而言是必不可少的。MS27103A 是监控 DAS 系统完美的解决方案，有助于维护整体系统性能。

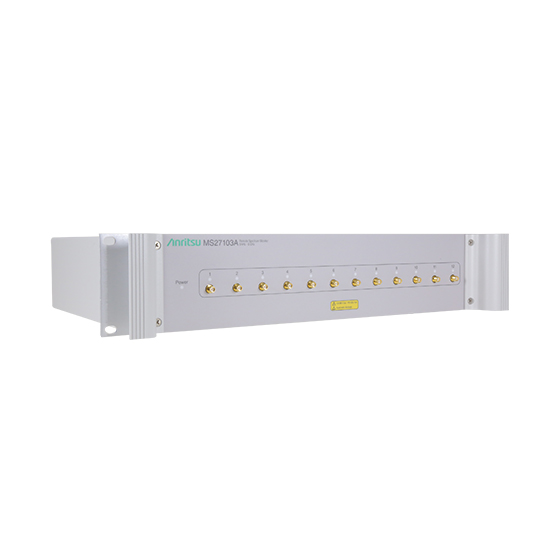

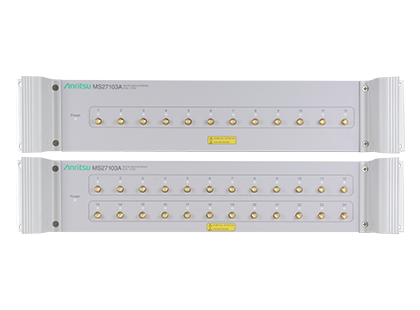

MS27103A 被置于机架式外壳中，配有 12 个 （可选 24 个） 射频输入端口。使用电子开关操控每个端口。MS27103A 是一个功能全面的平台，可监控和记录用户指定频率的信号。
MS27103A 的扫描速度高达 24 GHz/s，可轻松捕捉到多种类型的信号。其中包括周期性传输或瞬态传输，以及短时的“突发”信号。MS27103A 监控器采用 20 MHz 瞬时 FFT 带宽，拥有实时捕捉宽频带信号活动的能力，以便进行随后的后期处理。IQ 数据捕捉可记录为区块模式或流式。这款监控器还提供“事件触发保存”功能，仅在超出用户设置的特定阈值时，对频谱测量进行捕捉。由于只捕捉和记录相关的信号，内存空间得到了节省。
与远程频谱监控器通信
您可以通过多种方法与 MS27103A 通信。下文将概述这些方法。
1. 集成网络服务器
MS27102A 中已嵌入集成网络服务器。通过使用网络浏览器（支持 Chrome 和 FireFox），全球各地的用户均可登录频谱监控器，并控制其所有功能。其中包括频率等参数的设置、分辨率带宽 （RBW）/视频带宽 （VBW） 控制、参考电平配置以及与用户频谱监控应用相关的众多其他设置。同时，您还可以在浏览器窗口内查看迹线数据、三维频谱图和其他测量值。网络服务器的主要优势在于该服务器独立于操作系统平台。任何能够使用浏览器的电子设备均可使用该网络服务器。台式电脑/笔记本电脑、平板电脑或智能手机均可用于查看频谱并调整远程仪器的设置。每台监控器均可接入千兆以太网，从而实现测量数据和控制信息的快速传输。
2. SCPI 编程
用户还可通过适用的 SCPI 命令，编写所需的监控程序。Anritsu 提供一份用户手册，其中列出每条 SCPI 命令、命令描述以及每条命令所需的正确句法。此外，监控器采用高精度 GPS 信号为每对 IQ 数据输出标记时间戳。这样，用户便能够在到达时间差 （TDOA） 应用中使用 IQ 数据，从而了解信号的地理位置。IQ 数据时间戳的分辨率低于 9 纳秒，可实现精准的信号位置计算。
3. Vision™ 应用程序软件
这款监控器上还有配套使用的 Vision™ 软件。Vision 软件与监控硬件搭配使用可自动收集测量数据，提供关于网络健康和频谱使用情况的的有用信息。Vision 由两个组件组成，分别负责监控和定位干扰信号。
Vision 监控器（选件 400）
Vision 定位器（选件 401）
Vision 监控器软件能够自动记录频谱数据，维护一个可搜索的频谱历史数据库，启用针对不正常信号活动的报警功能，自动发送电子邮件提醒，并提供一套用于管理频谱监控系统的工具。
Vision Locate 软件能够定位干扰或非法/未经核准的信号。若要准确地确定信号的位置，必须使用三个或三个以上的监控器。如需关于 Vision 产品的更多信息，请查看 Anritsu 网站。
主要功能
9 kHz 至 6 GHz
扫描速度高达 24 GHz/s
集成网络服务器，可通过网页浏览器（支持 Chrome 和 FireFox）查看、控制和执行测量
可远程更新固件
采用监视计时器，确保远程部署的监控器长期保持稳定性
Linux 操作系统
杂散信号小，可准确发现信号
20 MHz 瞬时 FFT 带宽
低功耗< 11="" watts="" (input="" voltage="" 11="" to="" 24="">
集成 GPS 接收器，应用于监控位置和时间同步
可接入千兆以太网，实现高速传输
干扰分析：三维频谱图和信号强度
动态范围：>106 dB，归一化到 1 Hz BW
DANL：< -150="" dbm="" 参考到="" 1="" hz="">
相噪：-99 dBc/Hz @ 10 kHz 偏差，载波 1 GHz
IQ 区块模式和流式，包含时间戳，适合 TDOA 应用
可选的 Vision 软件能够自动化频谱测量、设定警报并定位信号来源
MS27103A 实现频谱保证
MS27103A 是多端口的射频输入监控平台，可部署于需要多天线的系统，以覆盖较大的频率范围。这款监控器通常与多扇区、每扇区多频率的蜂窝基础设施设备搭配使用。网络运营商通常会在收购频谱拍卖方面花费数十亿美元。为保护这类投资，手机提供商的当务之急是向其客户提供高质量服务。源自各种来源的干扰将导致呼叫中断、数据传输速率缓慢和网络性能不佳。MS27103A 能够监控基站收发信台 （BTS） 的接收信号，便于识别和消除干扰。这款监控器还能够检测到不需要的信号活动类型，高效地确定干扰来源的特征并对其进行定位。
核心特点
• 12个 （可选 24 个） 射频输入端口，可与多个天线搭配使用
• 集成网络服务器，可通过网页浏览器查看、控制和执行测量
• 杂散水平低，可准确发现信号
功能与结构

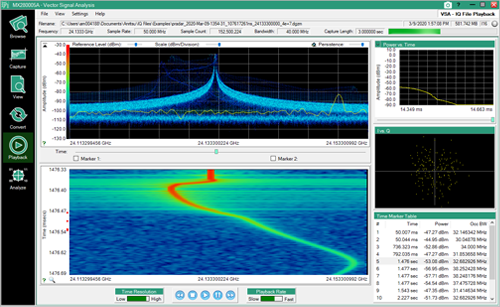

IQ Signal Master
PC based IQ analysis software for use with IQ data captured from a Remote Spectrum Analyzer
IQ Signal Master MX280005A Vector Signal Analysis Software provides a comprehensive suite of measurements that deliver post processing and analysis of IQ data files captured on the Remote Spectrum Analyzers. The software is designed to bring together all the essential tools required to capture IQ data files and then gain critical insights into the nature of the captured signals. Modes within the application, support the ability to capture or stream IQ data into the PC memory, perform modulation quality measurements and playback IQ data with high frequency and time resolution.
A file conversion mode allows IQ data captured on the supported analyzers to be converted to the format required for playback using a Vector Signal Generator MG3710E further enhancing the overall capability.
The software is designed for national RF spectrum regulators, security agencies and defense electronics companies who need to gain critical insight into RF signals that have been captured in the field. It is also suitable for organizations that need to monitor and protect RF spectrum from unlicensed operators or unintended sources of interference
IQ Signal Master MX280005A Vector Signal Analysis Software
Vision Software
Vision™ is a software application which runs on a PC/laptop using the Windows operating system (Windows 7/8/10/11). It can optionally be used for monitoring, identifying, and locating interference signals.
Vision Monitor
Vision Monitor is the visible user interface for monitoring remote spectrum activity. Measurement data is provided in a variety of formats including spectrum trace data, spectrograms, tables and plots. Real-time spectrum measurements can be accessed from anywhere in the network where multiple monitors are deployed.
The Vision Monitor application is fully automated. Measurements can be captured and periodically uploaded to a database for further processing. Depending on need and storage capacity, users can store spectrum history over many months or years. Typically in a system with 1,000 probes with each probe uploading spectrum data every 15 minutes, a 30 day spectral history would require about 1 TB of storage capacity.
Vision Remote Spectrum Monitoring Software
典型应用
• 手机运营商在 BTS 上监控其频谱
• 空白区监控（需要多根天线以覆盖较宽的频率范围）
• 需要多根定向天线的各类其它应用
• 相关链接
型号与选件
• MS27103A-0128：Vector Signal Analysis Enabled (use with MX280005A)
• MS27103A-0706：9 kHz 至 6 GHz Spectrum Monitor
• MS27103A-0424：Expands Input Port to 24 SMA(f)
• MS27103A-0110：110/220 VAC Power Supply
• MS27103A-0412：Two Ethernet Ports
• MS27103A-0400：Vision Monitor Enabled
• MS27103A-0401：Vision Locate Enabled (requires option 400)
• MS27103A-0407：High-Speed Port Scanner
• MS27103A-0486：Coverage Mapping (requires option 407)
资源下载
• MS27103A 多端口远程频谱监控器 详细指标见本页「详细指标」标签页。
• 官方资料：Spectrum Monitoring and Surveillance Poster（产品手册）、IQ Signal Master MX280005A Vector Signal Analysis Software Product Brochure（产品手册）、C-RAN In The City Poster（产品手册）、Interference Hunting Poster（产品手册）、Vision Software MX280001A Product Brochure（产品手册）、Network Installation and Maintenance Testing Instruments Solutions Brochure（产品手册）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
MS27103A 多端口远程频谱监控器 详细指标
支持 12 路（可扩 至 24 路）射频输入的远程频谱监控器，覆盖 9 kHz 至 6 GHz，扫描速度最高 24 GHz/s，单机可接多副天线，适合基站与空白区频谱监控。
详细指标
• 频率范围：9 kHz 至 6 GHz（可调 至 0 Hz）
• 频率跨度：10 Hz 至 6 GHz
• 调谐分辨率：1 Hz
• 频率参考准确度：± 1.5 ppm（25 °C ± 25 °C）；老化 ± 1.0 ppm/年；开启 GPS 时 < ± 50 ppb
• 扫描速度：10 kHz RBW 5 GHz/s；30 kHz RBW 12 GHz/s；3 MHz RBW 24 GHz/s（全跨度 FFT 模式，典型）
• 瞬时 FFT 带宽：20 MHz
• 分辨率带宽：10 Hz 至 3 MHz（1-3 序列，–3 dB 带宽）
• 视频带宽：10 Hz 至 3 MHz（1-3 序列，–3 dB 带宽）
• SSB 相位噪声：–98 dBc/Hz @ 1 GHz、10 kHz 频偏；–98 dBc/Hz @ 1 GHz、100 kHz 频偏
• 动态范围：> 106 dB（2.4 GHz，2/3 TOI-DANL，1 Hz RBW）
• DANL：–140 dBm（端口 1）@ 10 MHz 至 3.3 GHz，关前置放大器；–157 dBm（端口 1），开前置放大器
• 参考电平范围：–150 dBm 至 +30 dBm
• 衰减器范围：0 dB 至 50 dB（5 dB 步进）
• 三阶截点 TOI：+17 dBm @ 2400 MHz；+10 dBm @ 200 MHz 至 2200 MHz；+7 dBm @ 800 MHz
• 最大连续输入：+22 dBm（100 MHz 至 6 GHz，衰减 ≥ 10 dB），± 50 VDC

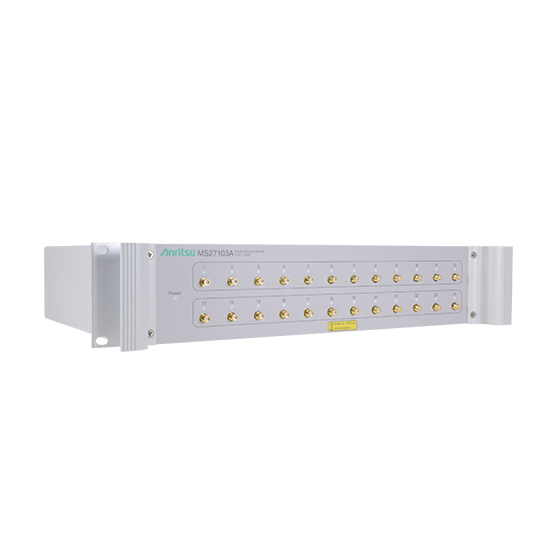

• 射频输入端口：12 个 SMA(f)、50 Ω；可扩 至 24 个（选件 0424）
• 天线端口隔离度：> 40 dB（≤ 3 GHz）；> 30 dB（> 3 GHz）
• 接口与尺寸重量：1 个 RJ45 千兆 LAN（第二端口可选）、2 个 USB Type A、10 MHz 外部参考输入 BNC(f)、GPS SMA(f)；480 mm x 90 mm x 300 mm；12 端口 3.9 kg，24 端口 4.5 kg
型号与选件
• MS27103A-0128：Vector Signal Analysis Enabled (use with MX280005A)
• MS27103A-0706：9 kHz 至 6 GHz Spectrum Monitor
• MS27103A-0424：Expands Input Port to 24 SMA(f)
• MS27103A-0110：110/220 VAC Power Supply
• MS27103A-0412：Two Ethernet Ports
• MS27103A-0400：Vision Monitor Enabled
• MS27103A-0401：Vision Locate Enabled (requires option 400)
• MS27103A-0407：High-Speed Port Scanner
• MS27103A-0486：Coverage Mapping (requires option 407)
