横河测试测量 YOKOGAWA

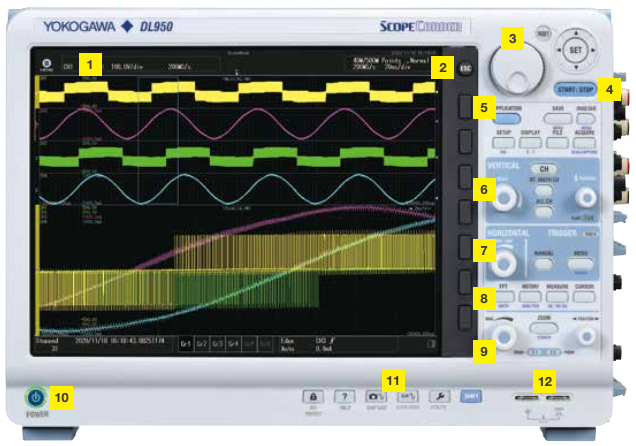

示波记录仪 DL950
为了实现低碳社会，消除对化石燃料的需求，实现联合国可持续发展的全球目标，新的可再生能源与交通运输、家用工业电器的节能技术开发迫在眉睫。
产品简介
为了最大限度减少能量损失，优化设计效率，工程师们需要详细了解产品的电气和机械行为。DL950示波记录仪可捕获并分析各种电子、物理传感器信号和串行总线。它是一个独特的组合，高采样率，可在长期记录的同时查看细节。
DL950将成为用户实验室中最有价值的仪器之一。
官方定位：为了实现低碳社会，消除对化石燃料的需求，实现联合国可持续发展的全球目标，新的可再生能源与交通运输、家用工业电器的节能技术开发迫在眉睫。
核心参数
该产品的主要指标以详细指标页为准。
产品特点
高速的DAQ & 超长存储的示波器
新型高速模块和10Gbps以太网
200MS/s 14-Bit绝缘模块
• 高达1000V绝缘输入
• ADC分辨率14-Bit
• 40MHz宽带
• 长达20秒连续采集
精确捕获变频器的开关波形和电源周围的高频干扰噪声。
10GE数据传输（/C60选件）
使用10Gbps以太网，可以在PC上实时存储高达10MS/s的数据。SFP+模块、光纤线和PC软件IS8000可用于数据传输。*请使用市售SFP+模块和10GE光纤线。
多功能集成测量
多单元和仪器同步测量

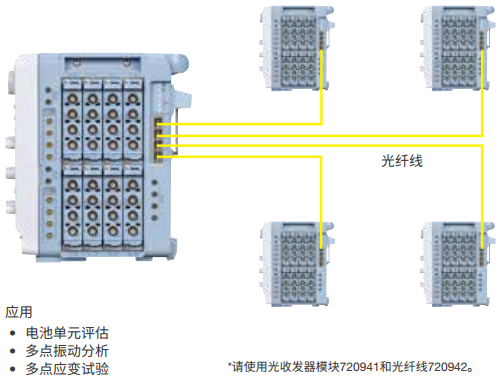

高达160CH的多单元同步（/C50选件）
通过光纤线将最多把4台从机连接到一台主机上，可以将通道数扩展到160个。通过主机同步从机的方式，开始/停止、触发和按采样时钟采集。
DL950 ScopeCorder Multi Unit Synchronization | Yokogawa Test&Measurement
IEEE1588*/IRIG和GPS时间同步（/C35，/C40选件）
使用IEEE1588信号进行时间同步。通过/C40选件，DL950可以输出IEEE1588主信号。也可以使用IRIG和GPIB进行时间同步（/C35选件）。
应用向导式菜单
轻松执行常用的测量应用
触摸任意应用图标，就会出现图像化设置屏幕。在测量前按照向导逐屏设置，操作更直观。
电机和变频器测试
Motor dq analysis function (/MT1 option)
The /MT1 option calculates Park and Clarke transformations in the DL950 from battery DC voltage/current, three-phase motor voltage/ current, and motor rotation information. It can be combined with motor parameters, power measurement, and harmonic analysis. A single DL950 can also integrate other measurements such as vibration, temperature, and CAN monitoring.
功率和谐波分析（/G05选件）
只需要一台DL950就可以评估一个由电池驱动的电机系统，如电动车。DL950测量变频器的输入和输出功率计算出转换效率，在捕获电机转速和扭矩机械变化的同时，分析外部干扰引起的谐波影响。
编码器旋转角度（/G03或/G05选件）
DL950可以根据编码器输出的脉冲计算旋转角度，并将旋转角度的趋势显示为波形。可以同时观察和检查旋转角度及其控制信号是否异常。
长时间数据记录
双捕获功能
对于耐久性测试，即使在监测低速数据时，也需要高速采样率捕获瞬态现象，从而将长期趋势可视化。双捕获功能可使用两种不同的采样率同时记录与捕捉，以独特的方式解决了这些矛盾的要求。
物理现象分析
应变规测量（/G03或/G05选件）
通过连接应变规式传感器（如负荷传感器或扭矩传感器）可测量负载、压力和加速度。此功能无需繁杂的校准值，自动计算转换并可以轻松设置。
电源线路分析
电源线路异常检测（波形窗口触发）
用于检测频率波动、电压下降和其他普通触发难以检测的现象的特殊触发。此触发还可用于检测典型的电源问题，如瞬时掉电、骤降和浪涌。
实时数学运算（/G03或/G05选件）
对捕获的信号进行各种计算，结果实时显示在屏幕上。可对其执行触发、自动波形参数测量和光标测量。独立的输入通道，可同时显示和分析32个输入通道和16个实时运算通道的实时计算结果。
历史功能
在重复波形测量过程中发生的任何异常在被注意到前都已消失。由于DL950在采集存储器中最多存储5000个波形（历史波形），因此可以回放并显示异常波形。
触发时动作和GO/NO-GO判断
当触发发生时，此功能执行预先指定的多个动作，例如保存数据文件、蜂鸣器和电子邮件传输。此外，可以基于波形参数（例如波形形状或振幅）执行通过或失败（GO/NO-GO）判定，并且可以根据判定结果执行动作。
高抗噪性
DL950的设计具有抗噪性，即使靠近变频器安置也能正确测量波形。如果触摸面板出现故障，只需关闭触摸面板并使用按键和旋钮进行操作。
其他功能
• 记录仪模式（设置记录时间和采样间隔）
• 电流探头多达8个电源（/P8选件）
• 使用USB鼠标、键盘和外部打印机进行操作
典型应用
示例应用

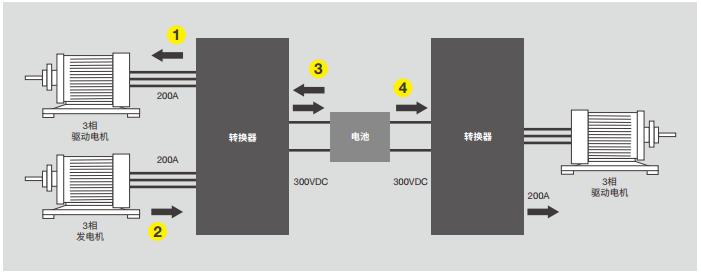

电动汽车2电机/4电机系统测试
在混合动力电动汽车（HEV）的开发中，经常采用2电机或4电机系统，每个电机直接连接到每组驱动轮上，免除动力系统，增强了设计，并消除在雪地上驾驶4WD时的顾虑。在多电机系统中，多通道/高速隔离的DL950可以同时捕获和分析多路信号。
DL950 ScopeCorder Motor System Testing | Yokogawa Test&Measurement

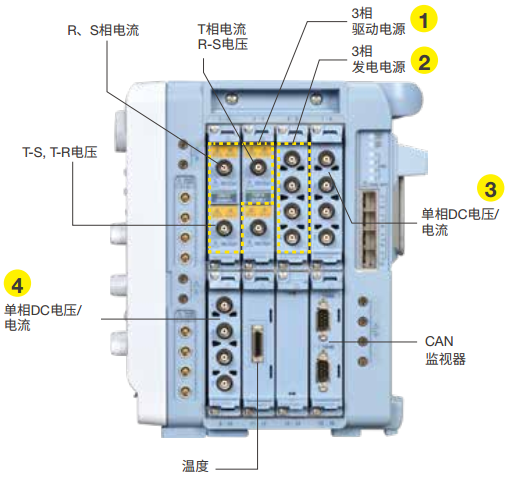

高抗噪性
DL950同时测量电池侧的DC电源和三相电机侧的AC电源。它同时测量包括发电机在内的所有变频器，并评估转换效率。凭借高抗噪性，DL950可将变频器产生的开关噪声影响降至最低。可以同时捕获来自ECU的CAN、CAN FD、LIN和SENT信号，以及各部件的温升。当使用隔离模块时，主体和通道之间以及通道和通道之间均是隔离的，因此可以安全测量不同共模电位的点。
DL950 ScopeCorder High Noise Immunity | Yokogawa Test&Measurement
分布式能源测试（可再生能源）
DL950支持可再生能源测试，为可持续发展社会做出了贡献。对于风力发电机，需要以时间同步的方式监测多个地点的发电效率。这可以通过GPS和IRIG实现。此外，WT5000高精度功率分析仪通过IS8000可以精确测量DC电源并网时的DC/AC转换效率。还可以分析功率值及其趋势。
振动分析解决方案
所有运动的物体都会有振动。DL950的加速模块可同时捕获多个振动频率，并使用FFT函数分析频率以发现异常情况。
车载数据测量解决方案
DL950的/VCE选件主要为车辆开发和评估提供增强的特性和功能。DL950支持CAN/CAN FD监视模块(720242)、CAN&LIN总线监视模块(720241)和SENT监控模块(720243)，可以将车载网络的各个协议通信数据解析成物理量的趋势波形显示在监视器上。解码的波形也可以作为触发源。
测量信号与CAN/CAN FD总线信号之间的比较验证
CAN/CAN FD总线数据和相关波形可在同一屏幕上查看。例如，可以在同一屏幕上检查点火开关ON/OFF信号，与该信号命令相对应的CAN FD信号和压力信号，以验证它们之间的相关性。
包含位置和时间信息
通过连接附件GPS单元，测量数据中可包括位置*和时间等信息。在车辆驾驶测试期间，可以查看车辆位置与电源数据、CAN数据或其他类型的数据之间的相关性。*位置信息采集即将提供。
使用车载网络定义文件
符号编辑器是一款软件工具，用于定义在CAN/CAN FD或LIN总线数据帧中哪些物理值需要以趋势波形数据形式显示到示波记录仪上。它可以加载车载网络定义文件(CAN DBC、LINLDF)。

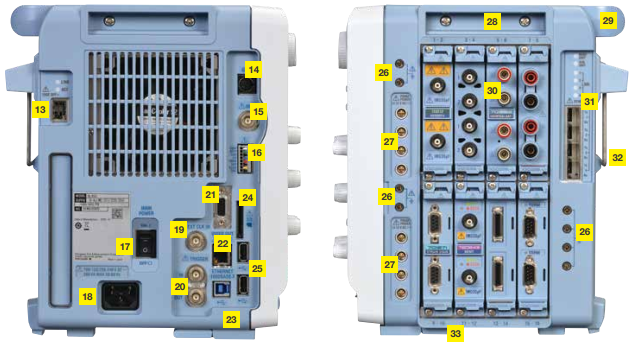

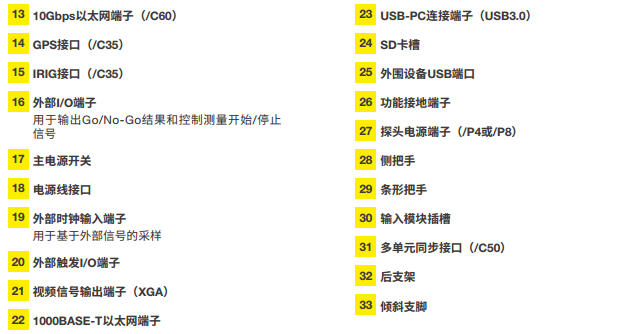

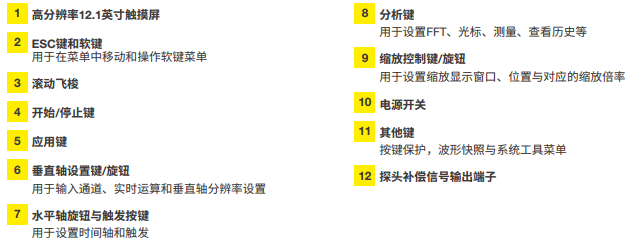

型号与附件

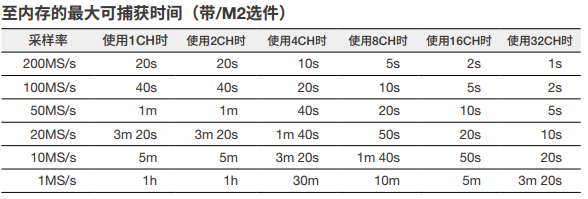

8G点大内存（/M2选件）
• 高达8G点的内存和20秒连续捕获，即使是以200MS/s的速度，也不会错过任何信号变化。
• *每通道最多分配4G点内存
DL950 ScopeCorder Large Memory | Yokogawa Test&Measurement

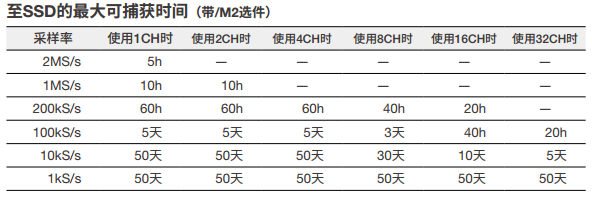

SSD记录（/ST1选件）
• 512GB内部SSD可以高达2MS/s的速度进行长时间记录。此外，还可以记录双捕获波形，这对于车内耐久性测试和罕见自发事件的捕获非常有效。
DL950 ScopeCorder SSD Recording | Yokogawa Test&Measurement
闪存采集（即将发售）
• 提供高达20MS/s的长时间记录，比之前型号快100倍。您可以在任何不能携带PC的场所捕获数据，如车载或现场测试。闪存为非易失性，因此即使在关闭电源后，捕获的数据也会保留在仪器中。测试结束后可以将数据传输到PC上。
多采样率
• 可按通道设置采样率。即使高采样率和低采样率的模块混合在一起，降低采样率也可以减少数据量。这样即可使用更少的内存空间也可一并提高传输速度。

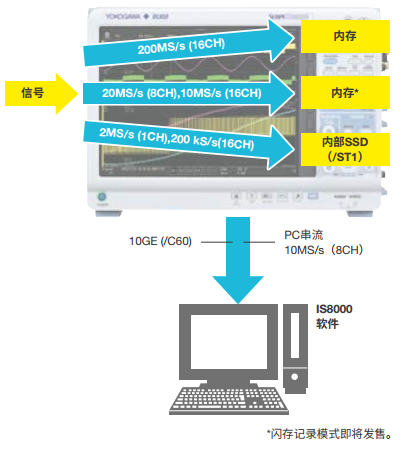

各记录模式汇总
DL950 ScopeCorder Recording Mode Summary | Yokogawa Test&Measurement
多仪器集成测量
集成测量软件平台IS8000
• IS8000可对DL950、横河的功率计、其他制造商的高速摄像机和其他设备进行同步测量。它支持测量设置、远程监控、对比分析和MDF文件保存，从而缩短测试系统开发时间。
高精度同步测量功率值和波形数据
• WT5000高精度功率分析仪和DL950支持IEEE1588标准。可使测量的功率值和瞬态物理量以小于500μs的误差同步，并显示在IS8000上。此功能对高效电机变频器研发中的效率评估和ECU设计至关重要。
PC数据流
• 使用IS8000，DL950的采集数据可直接实时记录到PC的存储器中。使用10Gbps以太网更可实现每通道高达10MS/s的记录。
资源下载
详细指标请见 示波记录仪 DL950 详细指标页。
横河测试测量 · onetest 仪器资源库
横河测试测量 YOKOGAWA
示波记录仪 DL950 详细指标
示波记录仪 DL950（数据采集/开关系统）关键指标汇总。数据整理自厂商官方产品页与手册资料。
产品简介
为了最大限度减少能量损失，优化设计效率，工程师们需要详细了解产品的电气和机械行为。DL950示波记录仪可捕获并分析各种电子、物理传感器信号和串行总线。它是一个独特的组合，高采样率，可在长期记录的同时查看细节。
DL950将成为用户实验室中最有价值的仪器之一。
详细指标
高速的DAQ & 超长存储的示波器
新型高速模块和10Gbps以太网
200MS/s 14-Bit绝缘模块
• 高达1000V绝缘输入
• ADC分辨率14-Bit
• 40MHz宽带
• 长达20秒连续采集
• 精确捕获变频器的开关波形和电源周围的高频干扰噪声。
10GE数据传输（/C60选件）
• 使用10Gbps以太网，可以在PC上实时存储高达10MS/s的数据。SFP+模块、光纤线和PC软件IS8000可用于数据传输。*请使用市售SFP+模块和10GE光纤线。
多功能集成测量
多单元和仪器同步测量
高达160CH的多单元同步（/C50选件）
• 通过光纤线将最多把4台从机连接到一台主机上，可以将通道数扩展到160个。通过主机同步从机的方式，开始/停止、触发和按采样时钟采集。
IEEE1588*/IRIG和GPS时间同步（/C35，/C40选件）
• 使用IEEE1588信号进行时间同步。通过/C40选件，DL950可以输出IEEE1588主信号。也可以使用IRIG和GPIB进行时间同步（/C35选件）。
应用向导式菜单
轻松执行常用的测量应用
• 触摸任意应用图标，就会出现图像化设置屏幕。在测量前按照向导逐屏设置，操作更直观。
电机和变频器测试
Motor dq analysis function (/MT1 option)
• The /MT1 option calculates Park and Clarke transformations in the DL950 from battery DC voltage/current, three-phase motor voltage/ current, and motor rotation information. It can be combined with motor parameters, power measurement, and harmonic analysis. A single DL950 can also integrate other measurements such as vibration, temperature, and CAN monitoring.
功率和谐波分析（/G05选件）
• 只需要一台DL950就可以评估一个由电池驱动的电机系统，如电动车。DL950测量变频器的输入和输出功率计算出转换效率，在捕获电机转速和扭矩机械变化的同时，分析外部干扰引起的谐波影响。
编码器旋转角度（/G03或/G05选件）
• DL950可以根据编码器输出的脉冲计算旋转角度，并将旋转角度的趋势显示为波形。可以同时观察和检查旋转角度及其控制信号是否异常。
长时间数据记录
双捕获功能
• 对于耐久性测试，即使在监测低速数据时，也需要高速采样率捕获瞬态现象，从而将长期趋势可视化。双捕获功能可使用两种不同的采样率同时记录与捕捉，以独特的方式解决了这些矛盾的要求。
物理现象分析
应变规测量（/G03或/G05选件）
• 通过连接应变规式传感器（如负荷传感器或扭矩传感器）可测量负载、压力和加速度。此功能无需繁杂的校准值，自动计算转换并可以轻松设置。
电源线路分析
电源线路异常检测（波形窗口触发）
• 用于检测频率波动、电压下降和其他普通触发难以检测的现象的特殊触发。此触发还可用于检测典型的电源问题，如瞬时掉电、骤降和浪涌。
实时数学运算（/G03或/G05选件）
• 对捕获的信号进行各种计算，结果实时显示在屏幕上。可对其执行触发、自动波形参数测量和光标测量。独立的输入通道，可同时显示和分析32个输入通道和16个实时运算通道的实时计算结果。
历史功能
• 在重复波形测量过程中发生的任何异常在被注意到前都已消失。由于DL950在采集存储器中最多存储5000个波形（历史波形），因此可以回放并显示异常波形。
触发时动作和GO/NO-GO判断
• 当触发发生时，此功能执行预先指定的多个动作，例如保存数据文件、蜂鸣器和电子邮件传输。此外，可以基于波形参数（例如波形形状或振幅）执行通过或失败（GO/NO-GO）判定，并且可以根据判定结果执行动作。
高抗噪性
• DL950的设计具有抗噪性，即使靠近变频器安置也能正确测量波形。如果触摸面板出现故障，只需关闭触摸面板并使用按键和旋钮进行操作。
其他功能
• 记录仪模式（设置记录时间和采样间隔）
• 电流探头多达8个电源（/P8选件）
• 使用USB鼠标、键盘和外部打印机进行操作
