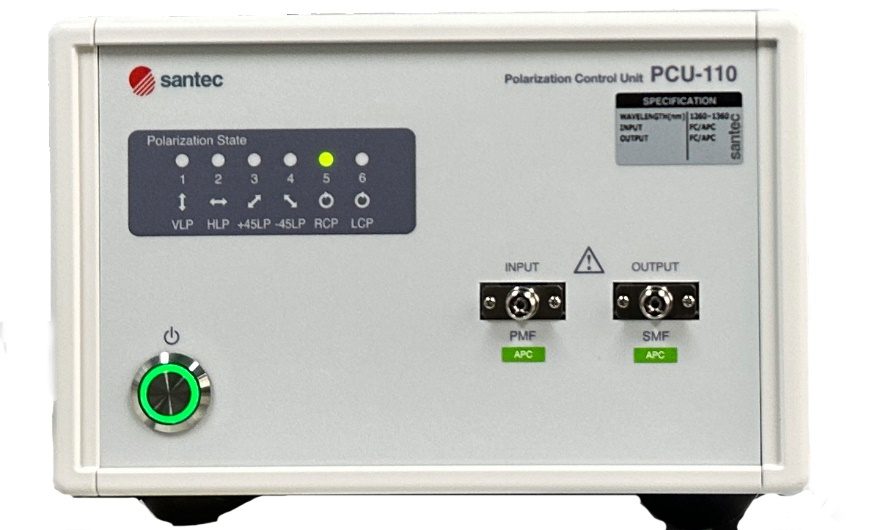

santec 偏振控制器提供全面的偏振稳定性、控制与切换功能，支持输出 6 种不同的偏振态，包括 0°、+90°、+45°、-45° 以及右旋圆偏振（RCP）与左旋圆偏振（LCP），偏振态切换速度快、重复性高。波长范围 1260 至 1360nm／1480 至 1640nm，插入损耗 4dB（2.5dB 典型值），波长相关损耗 0.7dB，回波损耗 45dB，最大功率 25dBm，SOP 相对精度 ±5°（典型值）、SOP 重复性 ±0.5°（典型值），体积 210×350×133mm、重量 3.2kg。
同厂商产品
BZPMD300kDTM 可见光探测模块（类别光探测器，应用光器件测试，形态模块）。模块采用业界先进的微光传感器，只需 12V 供电即可产生对应于输入光信号的0~5V 电压信号输出。具备高精度、高灵敏度、高速度特点，可响应低于 -60dB 的微弱光信号，适用于仪器仪表、测量测控与液体分析等场景。高精度光电转换，响应度典型 5V/nW。
ZFSAPD0850116F 850nm光探测器|标彰电子 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
标彰电子 · 杭州标彰电子科技有限公司
ZFSAPD0850116F 850nm光探测器
100Hz APD 探测器 · 850nm · 动态范围 30dB · 100kV/W 转换增益 · 微弱信号低至 0.5nW · FC 法兰 · 串口输出
产品简介
该 APD 模块用于将光纤中微弱的光模拟信号转换为电压模拟信号，经过 24 位 ADC 采样得到数字信号，通过 UART 接口输出。
工作波长 850nm，FC 插头输出，单通道；最大光功率 100nW~3uW（可调节）；动态范围 30dB；数字输出，输出频率 100Hz；敏感度优于 0.1%；1 小时漂移优于 0.1%；产品尺寸小于 140×80×50mm。电源要求 +5V、大于 1A，纹波小于 60mV，工作电流小于 0.5A。
核心参数
• 工作波长：850nm
• 光纤接口：FC 插头输出，单通道
• 最大光功率：100nW ～ 3uW（可调节）
• 动态范围：30dB
• 输出方式：数字输出（24 位 ADC 采样），输出频率 100Hz
• 敏感度：优于 0.1%
• 漂移：1 小时漂移优于 0.1%
• 光电转换增益：100kV/W
• 可探测微弱信号：低至 0.5nW
• 输出耦合：DC 耦合输出
• 控制接口：串口（UART）
• 电源：+5V，＞1A，纹波小于 60mV；工作电流 ＜0.5A
• 产品尺寸：＜140 × 80 × 50mm
产品特点
• 模拟光电转换，微弱信号探测（低至 0.5nW）
• 100kV/W 光电转换增益
• FC 光纤法兰接口，单通道
• DC 耦合输出
• 数字输出，24 位 ADC 采样，串口（UART）输出
典型应用
• 光纤对准
• 光功率计
• 光脉冲探测
• 光示波
规格参数
资源下载
• 详细指标请见 ZFSAPD0850116F 850nm光探测器 详细指标页。
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
