RMS-0440 370MHz 至 4GHz 辐射测量系统|MegiQ (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
MegiQ 辐射测量系统 (RMS) 是一款紧凑型测试系统，可在非消声空间中执行 3 轴辐射方向图测量。
它的频率范围为 370 MHz 至 4 GHz，非常适合表征和测量天线辐射方向图、天线增益、ERP、TRP、场强。
广泛的评估表明，通过合理的设置，RMS 的精度与消声测试实验室的精度相似。
描述当今无线设备的特征，如物联网设备、路由器、电话、domotica 产品、电子产品、平板电脑、笔记本电脑、射频模块等。
RMS 用于以下测量：
无线设备的辐射输出功率模式
无线设备的谐波辐射方向图（高达 4 GHz）
使用发生器选项的独立天线的增益和辐射方向图
天线频率增益
天线频率上的辐射方向图
定向天线的波束宽度和最大增益（随频率变化）
虽然这通常是在消声室中进行测量，以避免反射影响测量，但 RMS 具有智能天线设计，可以降低反射的灵敏度。这使得可以在相对较小的实验室或办公空间中进行辐射测量。
RMS系统本身的精度为±1dB。在合理的空间内，预计会有 1 或 2 dB 的额外不确定性。测量的重复性非常好，达到 ±0.5 dB。无需用户校准。

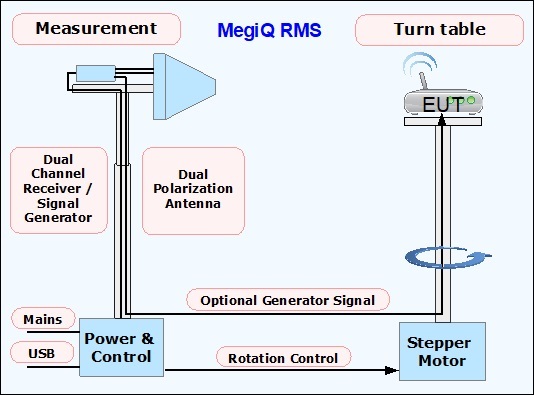

RMS系统图
测量
天线高度 100 厘米至 170 厘米。
双极化天线。
双通道测量接收器。
发电机输出（选项）。
旋转控制器单元。
电源。
用于计算机控制的 USB 连接。
转台
高度 70 厘米和 130 厘米。
步进电机驱动。
每转 30 秒。
平稳加速。
桌子尺寸 28 x 28 厘米。
EUT 最大重量：7.5 千克。
重型桌：100 x 50 厘米，30 公斤。
RMS 在转盘上旋转物体并测量辐射。通过绕 X、Y 和 Z 轴旋转，软件绘制图案并计算统计数据，包括总辐射功率 (TRP)。每个测量点可以包含多个频率的扫描，以便可以在一个旋转序列中测量多个辐射方向图。
通过发生器选项，RMS 还可以执行天线扫描并显示随频率变化的天线增益。
RMS 配备了用于小型设备的物体固定装置，可以将 EUT 轻松定位在物体台上的正交位置。标签系统可帮助用户跟踪轴。
RMS 系统在中等空间内运行良好。 4 x 4 x 3 米的房间的工作频率远高于 800 MHz。对于较小的空间或较低的频率，可能需要一些战略性吸波器。
完整的测量系统，包括：
带桅杆的天线底座
测量天线
测量接收器
带桅杆转台
转台平台
物体夹具
有效管理软件
设置和测量工具
电缆
选项：
RMS-GEN：内部 3GHz 信号发生器
RMS-LASER : 内置激光笔
RMS-HDTT：重型转台
RMS-COAX：5 米质量 SMA 同轴电缆
编程接口
通过我们的 RMS 应用程序编程接口，RMS 系统可以通过自定义功能和数据处理以及与其他系统的集成进行扩展。
特征
交钥匙系统包括旋转台、测量天线和接收器以及应用软件。
双极化天线和双通道接收器。
频率范围 370 MHz 至 4 GHz。
基本精度 ±1.0 dB（消声环境中）。
重复性±0.5 dB。
工厂校准。无需用户校准。
测量距离 0.8 至 3 米（~3 至 10 英尺）
测量 H 和 V 极化之间的相位。
测量恒定载波、PRN9 和数据包流。
同时测量多个频率。
在几分钟内测量 3 轴辐射方向图。
每个轴仅需要旋转一圈。
测量的 3D 表示。
测量参数：
场强
EiRP
总辐射功率
天线增益
天线效率
前后比
3dB / 10db 波束宽度实时功率和偏振指示器。
发生器端口选项允许对高达 3GHz 的被测天线进行闭环测量。
MegiQ VNA 可用作高达 4 GHz 的跟踪发生器。
系统可以产生水平或垂直测试信号。
包括许可免费软件。
用于存储测量和配置的会话管理器。
多功能报告输出。
重型工作台可选。
可用于空间要求适中的普通办公空间。
无需消声室。紧凑便携的系统。
用于增强功能的编程 API。
测量
这些是 RMS 系统测量的一些测量结果和图表。

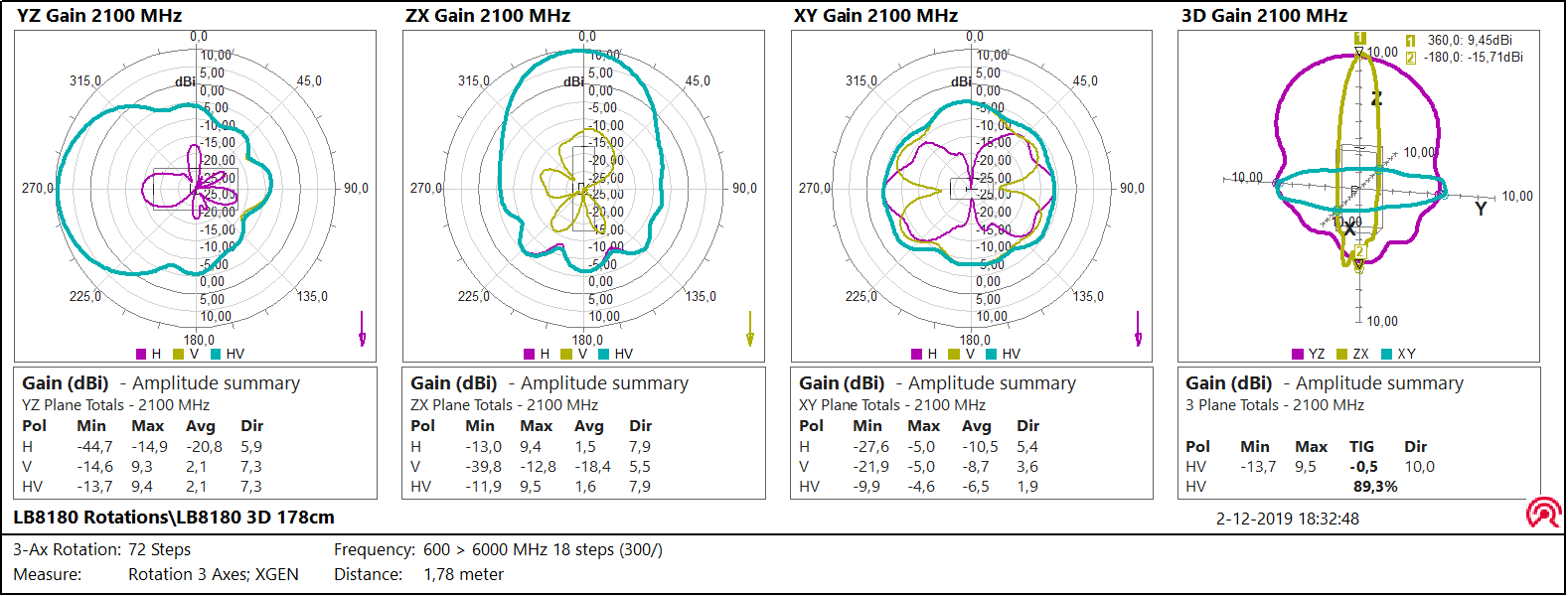

辐射方向图

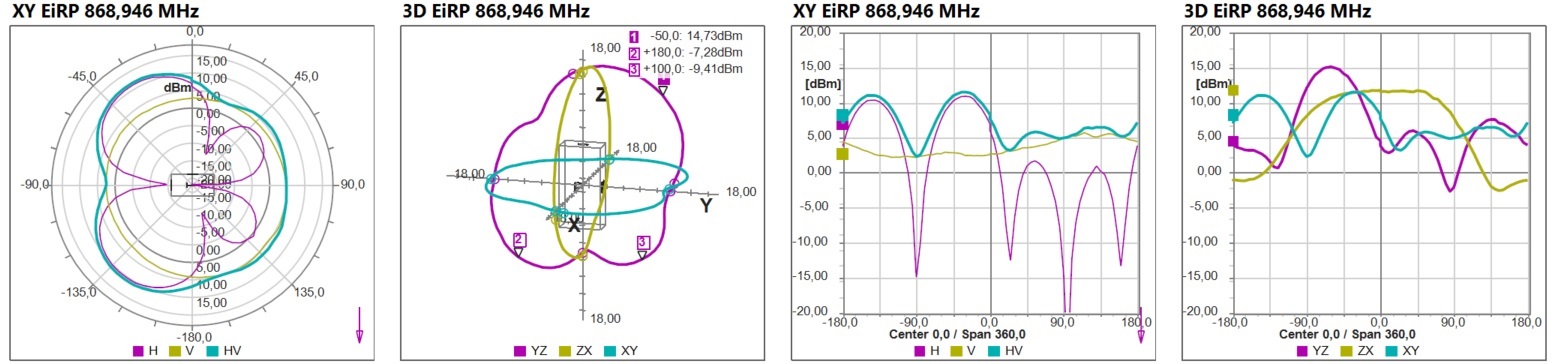

旋转和线性图案

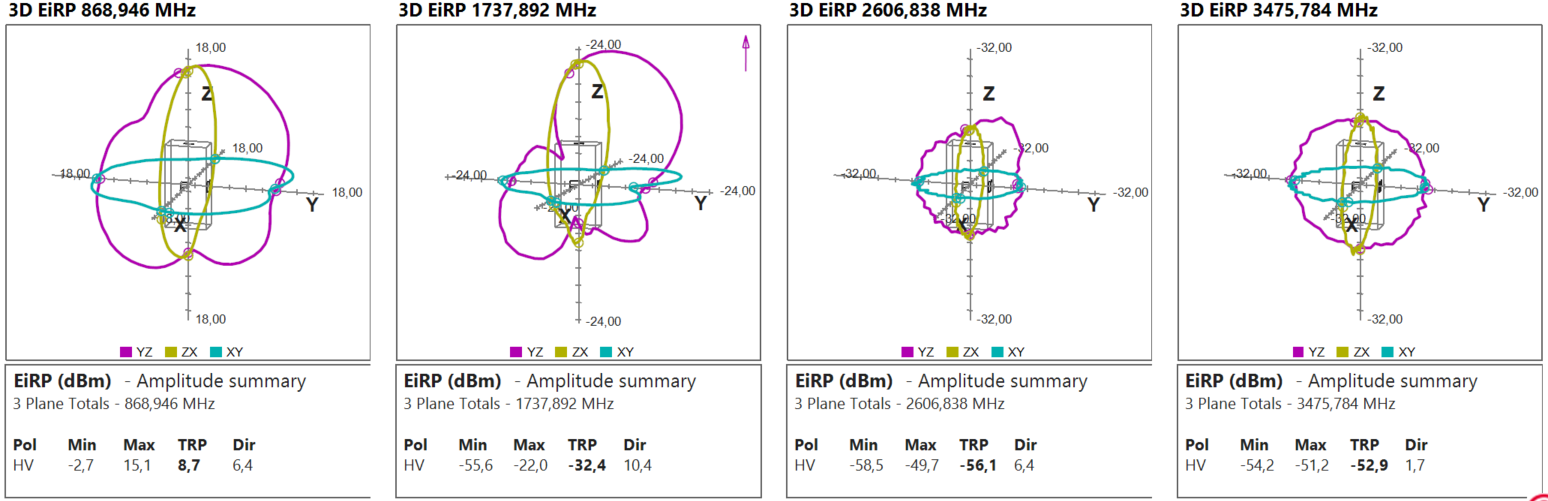

谐波辐射方向图

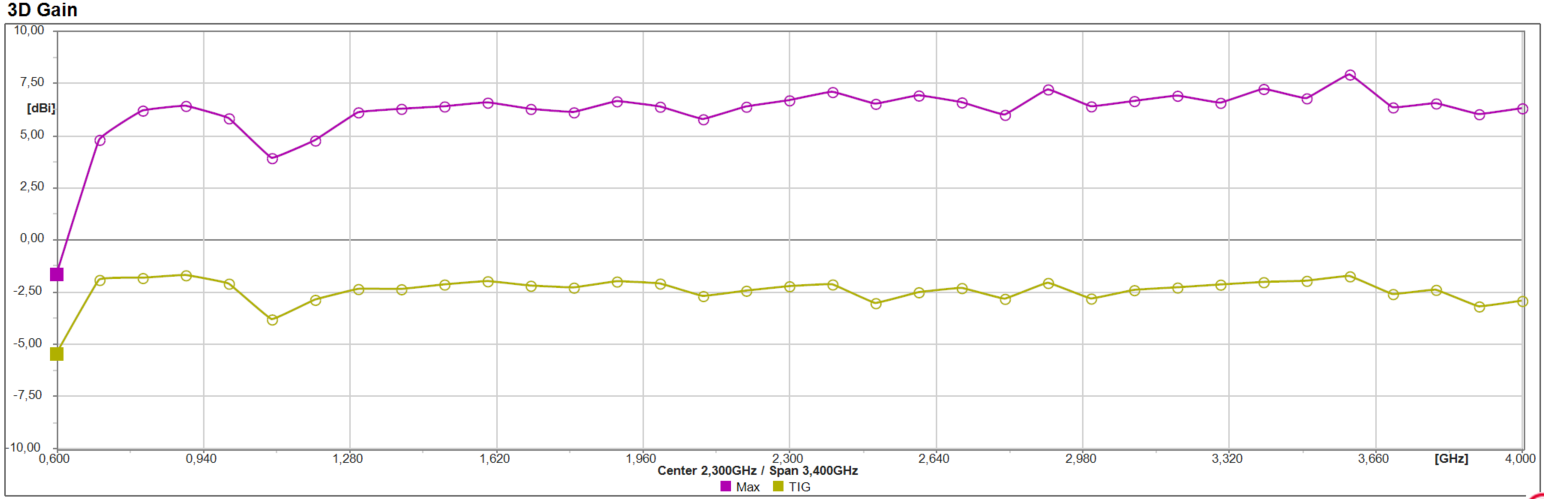

随频率变化的最大增益和效率 (TIG)

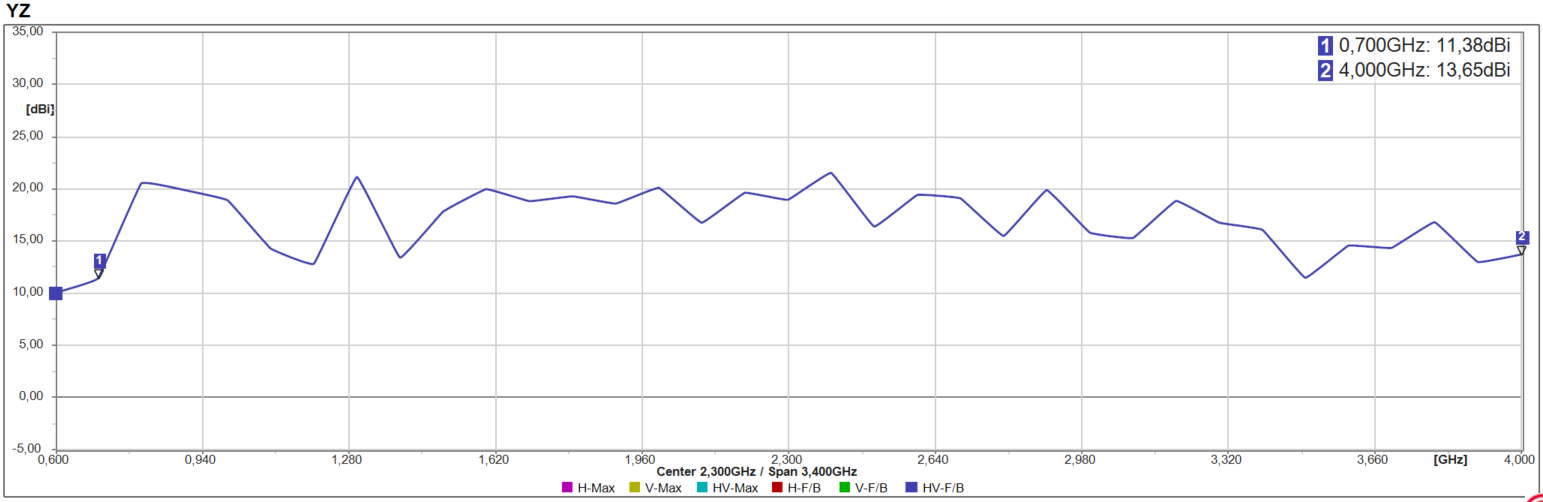

前后比与频率的关系

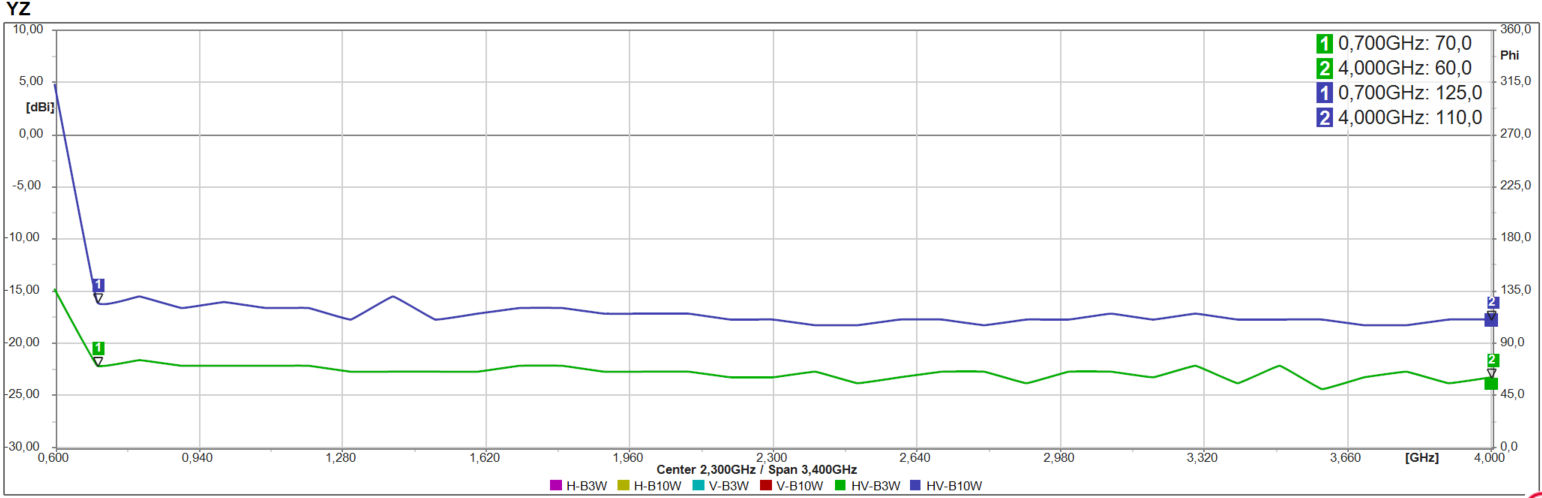

随频率变化的 3dB 和 10dB 波束宽度
宽带辐射方向图

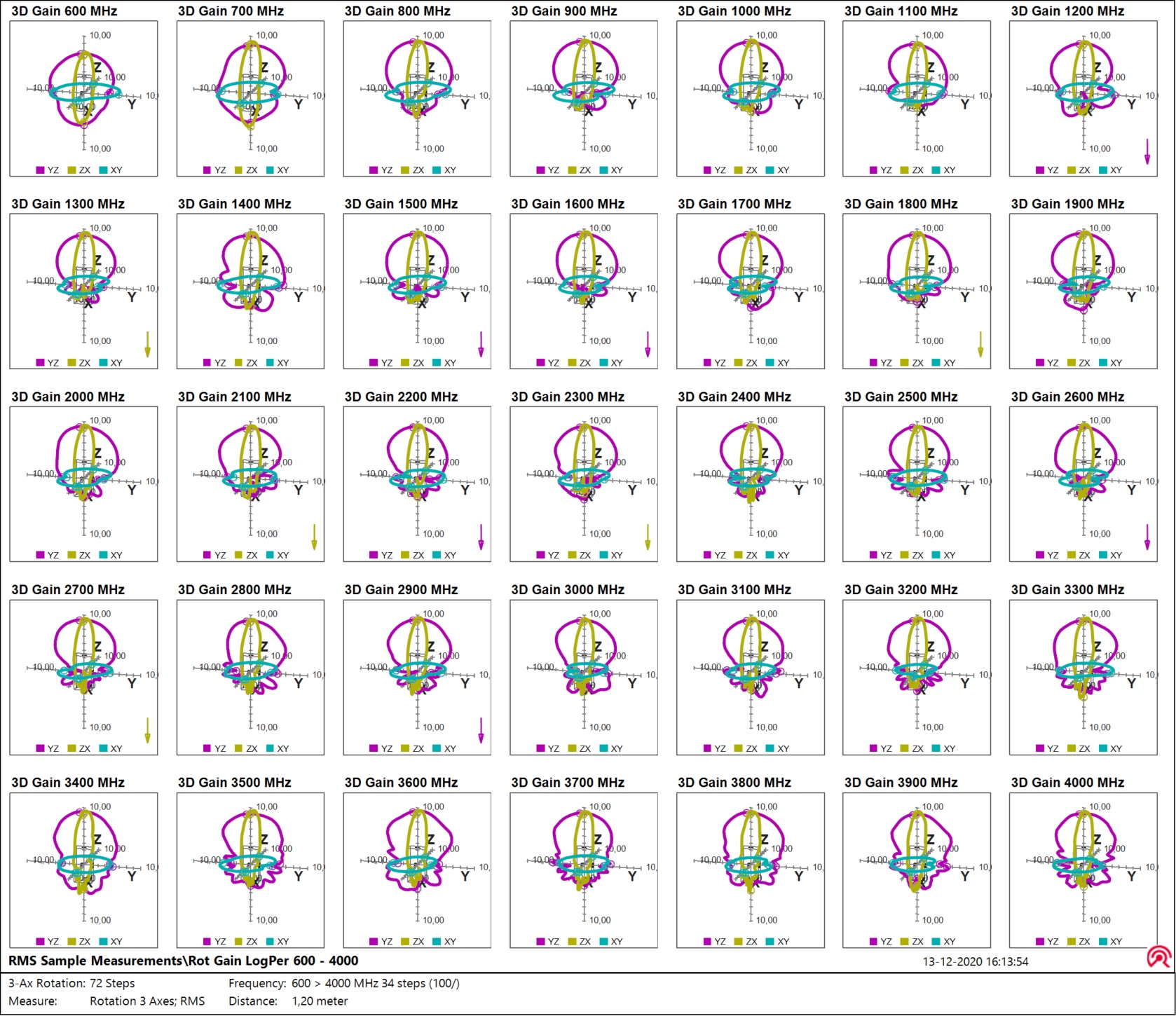

在一个旋转序列中测量了从 600MHz 到 4GHz 的这组 Log Per 天线的辐射方向图：
关键词:
Specifications
Frequency | Range RMS-0440 Range RMS-0460 Range RMS-0640 Range RMS-0660 Accuracy Resolution | 370 to 4000 370 to 6000 600 to 4000 600 to 6000 2 5 | MHz MHz MHz MHz ppm kHz |
Measurement | Antenna height Measuring distance Antenna polarization Receiver Phase Base Receiver bandwidth Minimum Field Strength Accuracy Repeatability | 100 - 164 80 - 300 Dual polarization antennas Dual channel receiver Phase coherent between 20 75 - 100 ±1.0 0.5 | cm cm
kHz dBuV/m dB dB |
Turn Table | Height Platform Max Load Rotation speed | 70 / 130 28 x 28 7.5 30 | cm cm kg sec / rot |
Connections | Power PC Interface | 95 - 240 USB 2.0 | VAC
|
Generator (option) | Connector Frequency range
Output level | SMA female 370 - 3000 600 - 3000 -30 - +5 |
MHz MHz dBm |
Heavy Duty Turn Table (option) | Height Platform Max Load | 110 100 x 50 30 | cm cm kg |
Laser Pointer (option) | Laser class | Class 2 / < 1mW | |
Software | Operating System Recommended PC | Windows XP - Windows 10 Intel I5 system | |
Measurement Characteristics | Physical Quantities
Amplitude Statistics
Beam Statistics
Graphs
| Field Strength Effective Isotropic Radiated Antenna Isotropic Gain Antenna Efficiency Min, Max, Average Total Radiated Power (TRP) Total Isotropic Gain (TIG) Front to Back Ratio Beam Center 3dB Beam Width 10dB Beam Width Gain, Phase over Frequency Statistics over Frequency Polar Rotation Patterns Linear Rotation Patterns | dBuV/m dBm(i) dBi dB, % dBm dBm(i) dBi dB Deg Deg Deg
|
Operating Environment | Temperature | 15 - 35 | Celcius |
Shipping RMS-0640,
RMS-0440,
HDTT
|
Packing Size Packing Weight Packing Size A Packing Weight A Packing Size B Packing Weight B Packing Size Packing Weight |
66 x 61 x 42 21 66 x 61 x 42 15 46 x 46 x 62 8 100 x 22 x 80 10 |
cm kg cm kg cm kg cm kg |
RMS Product info and specifications.
Application note about how to use RMS TRP measurements to measure and calculate TIS (receiver sensitivity).
