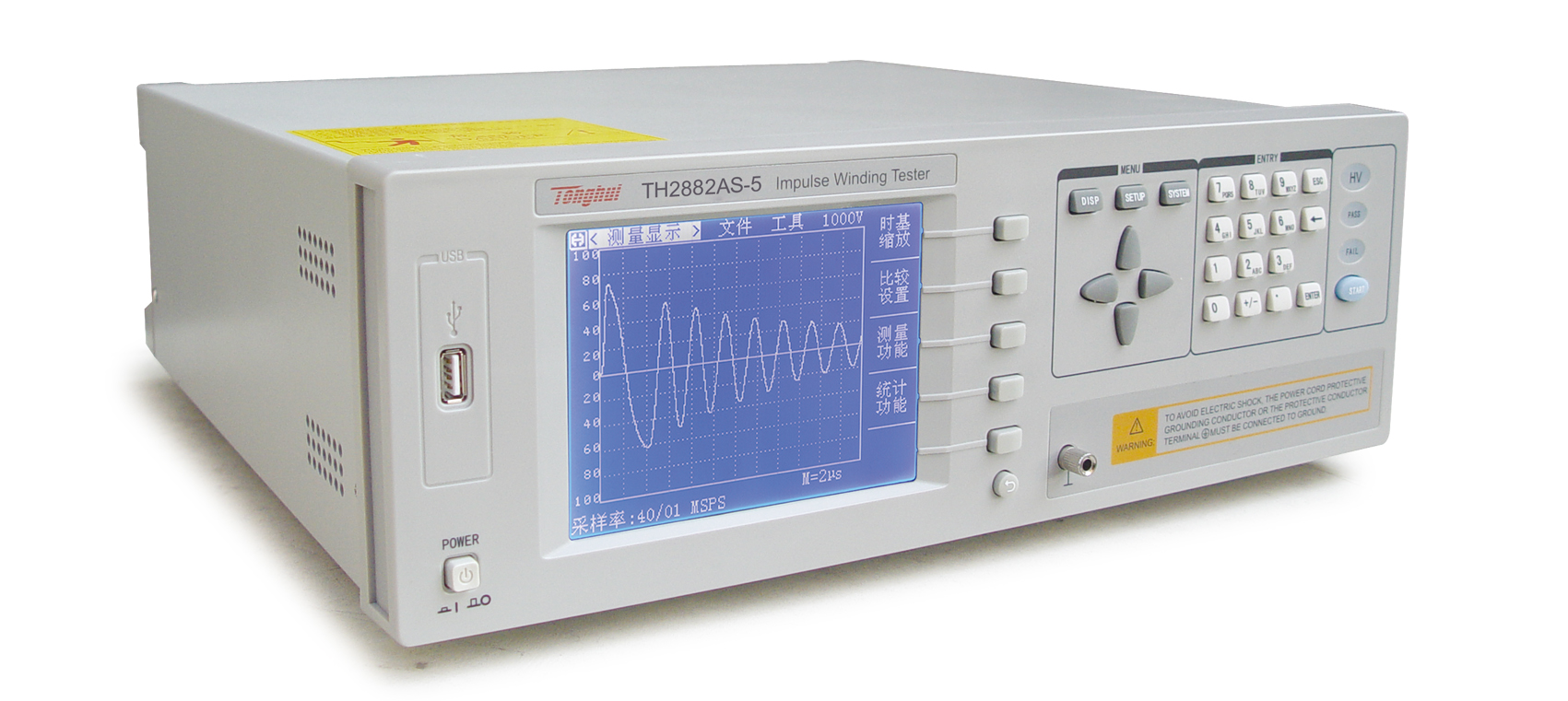

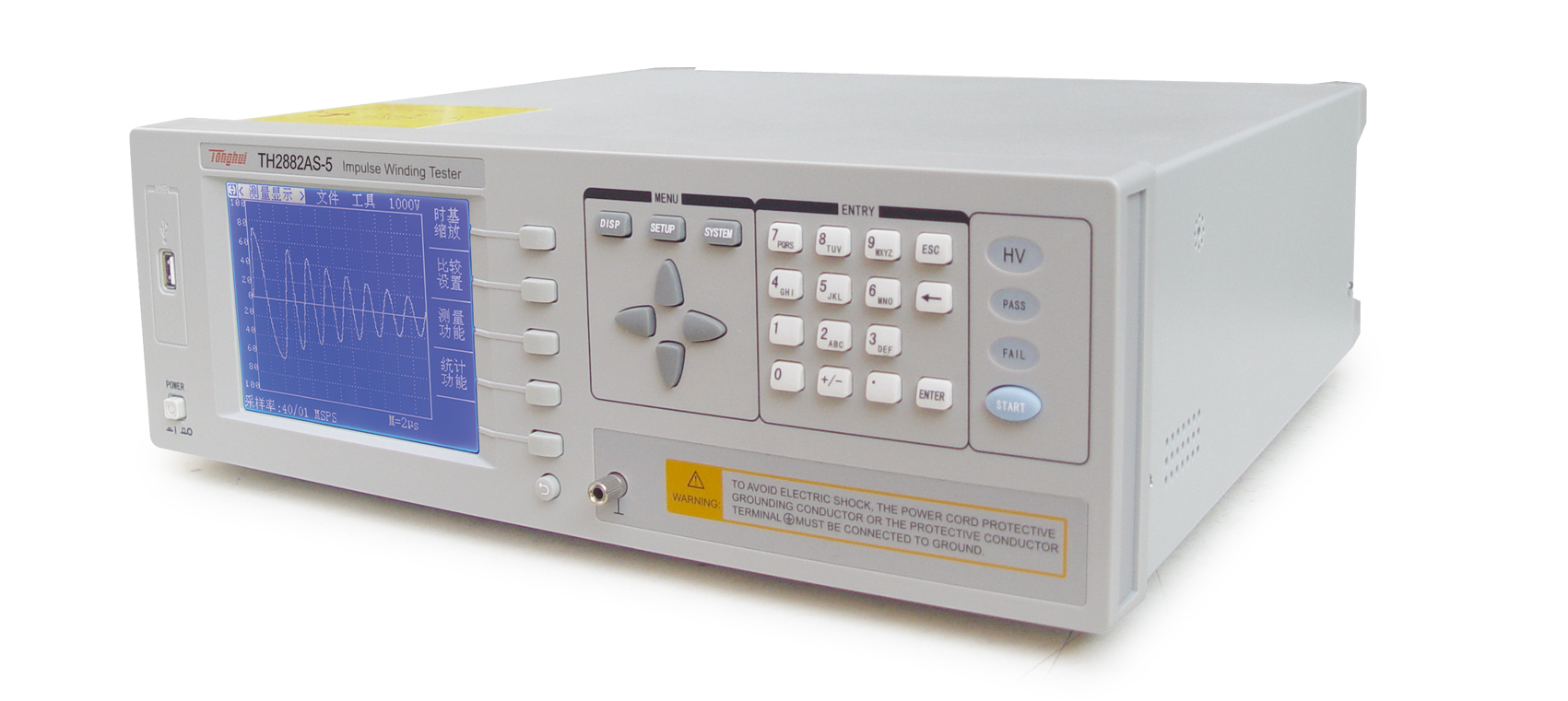

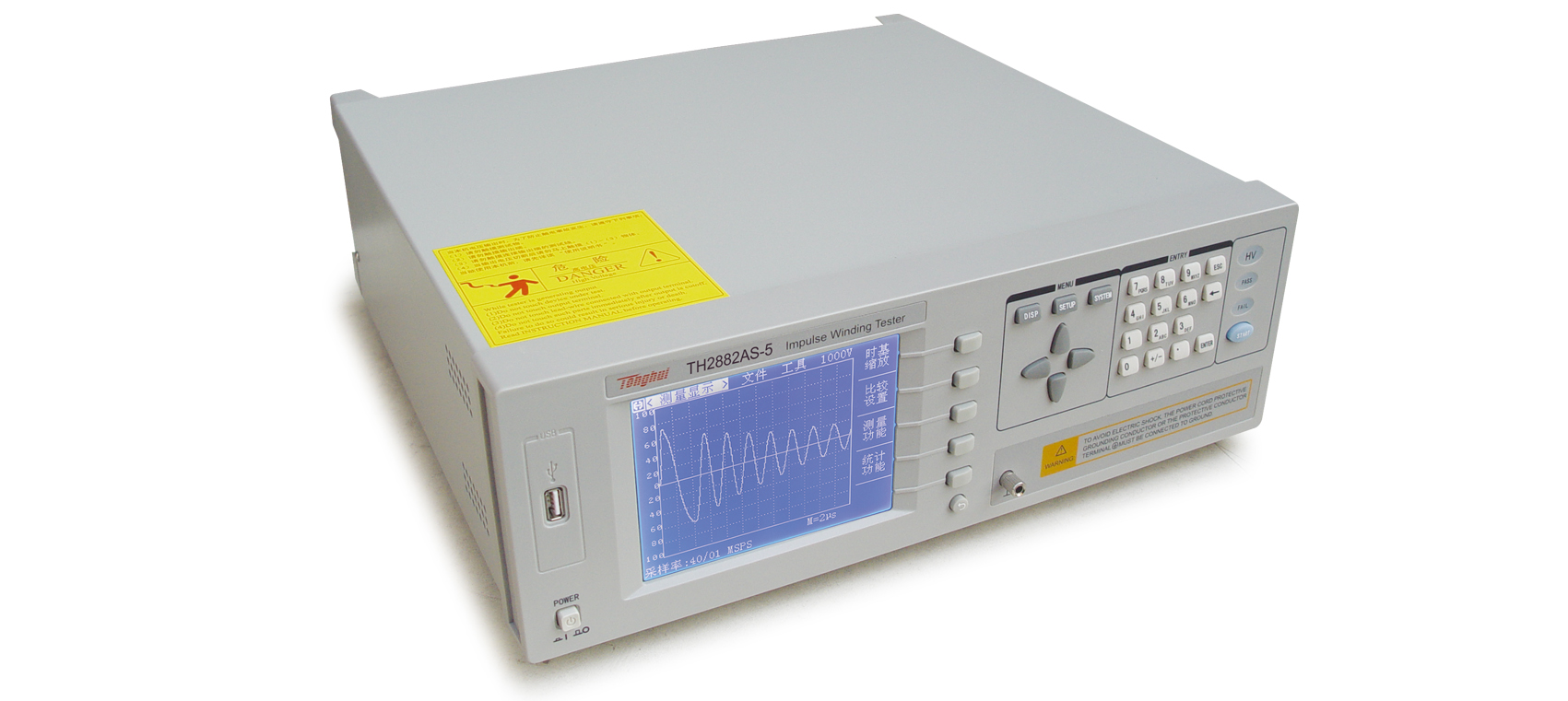

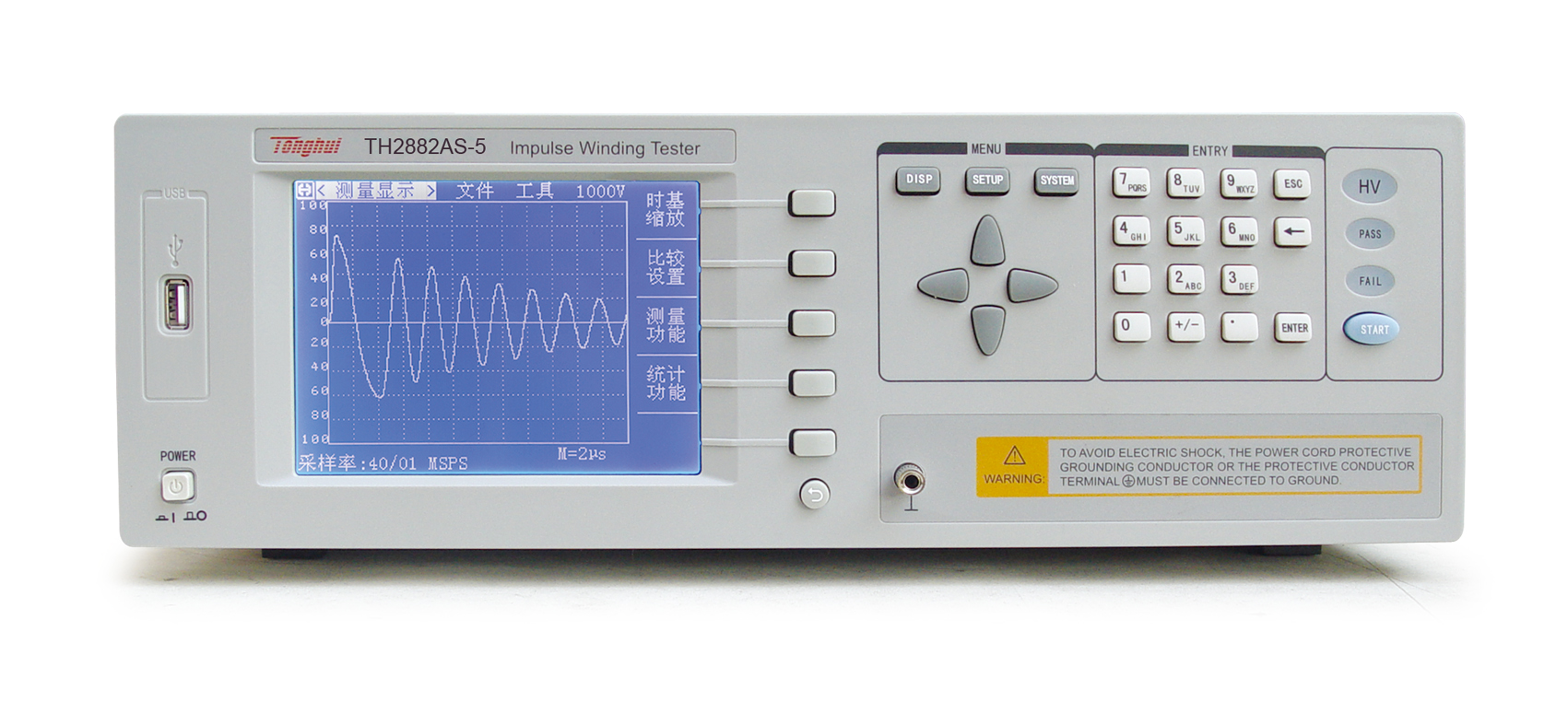

TH2882AS-5 脉冲式线圈测试仪
输出脉冲电压 500V-5000V±5%, 100V 步进 · 电压控制方式 正常：编程设定测试端开路时电压恒定：电压自动控制，不受… · 测试范围 三相三线制 三相四线制
产品简介
线圈类产品（如变压器、电机等）由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会产生线圈层间、匝间及引脚间等绝缘性能的降低。TH2882A系列脉冲式线圈测试仪是采用高速取样技术研制的新一代线圈类产品绝缘性能的测试仪器，可为大多数线圈类产品提供测试解决方案。TH2882A将标准线圈的采样波形存储于仪器中，测试时将被测波形与标准波形比较，根据设定的判据（面积、面积差、相位差、电晕等）以判定被测线圈的优劣。TH2882AS主要用于测试具有三组线圈之各种三相三线制或三相四线制电机产品，测试波形可与仪器内部标准波形比较，也可不需标准波形而在不同线圈间比较其一致性。
核心参数
• 输出脉冲电压：500V-5000V±5%, 100V 步进
• 电压控制方式：正常：编程设定测试端开路时电压恒定：电压自动控制，不受绕线阻抗影响
• 测试范围：三相三线制 三相四线制
• 电感量测试范围：≥200μH
• 显示器：320×240 点LCD屏幕，240×200点波形显示
• 显示内容：设定参数，标准与被测波形，测量与比较结果
• 显示波形测量：电压，时间，频率
• 测量重复精度：±1%
• 接口：HANDLER,RS232C,GPIB(选件)，
典型应用
• 请点击上方图片，跳转该商品天猫京东购买页面
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH2882AS-5 脉冲式线圈测试仪 详细指标页
onetest仪器资源库 · 同惠电子 TH2882AS-5 脉冲式线圈测试仪
同惠电子 · 常州同惠电子股份有限公司
TH2882AS-5 脉冲式线圈测试仪 · 详细指标
输出脉冲电压 500V-5000V±5%, 100V 步进 · 电压控制方式 正常：编程设定测试端开路时电压恒定：电压自动控制，不受… · 测试范围 三相三线制 三相四线制
产品简介
线圈类产品（如变压器、电机等）由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会产生线圈层间、匝间及引脚间等绝缘性能的降低。TH2882A系列脉冲式线圈测试仪是采用高速取样技术研制的新一代线圈类产品绝缘性能的测试仪器，可为大多数线圈类产品提供测试解决方案。TH2882A将标准线圈的采样波形存储于仪器中，测试时将被测波形与标准波形比较，根据设定的判据（面积、面积差、相位差、电晕等）以判定被测线圈的优劣。TH2882AS主要用于测试具有三组线圈之各种三相三线制或三相四线制电机产品，测试波形可与仪器内部标准波形比较，也可不需标准波形而在不同线圈间比较其一致性。
本页按官方规格资料分组收录 TH2882AS-5 脉冲式线圈测试仪 的全部关键技术指标；产品定位、特性与应用场景请见 TH2882AS-5 产品介绍页。
技术指标
测量范围与精度
• 测试范围：三相三线制 三相四线制
• 电感量测试范围：≥200μH
• 测量重复精度：±1%
输出与驱动
• 输出脉冲电压：500V-5000V±5%, 100V 步进
• 电压控制方式：正常：编程设定测试端开路时电压恒定：电压自动控制，不受绕线阻抗影响
• 判别输出：PASS/FAIL 显示，报警
接口与通信

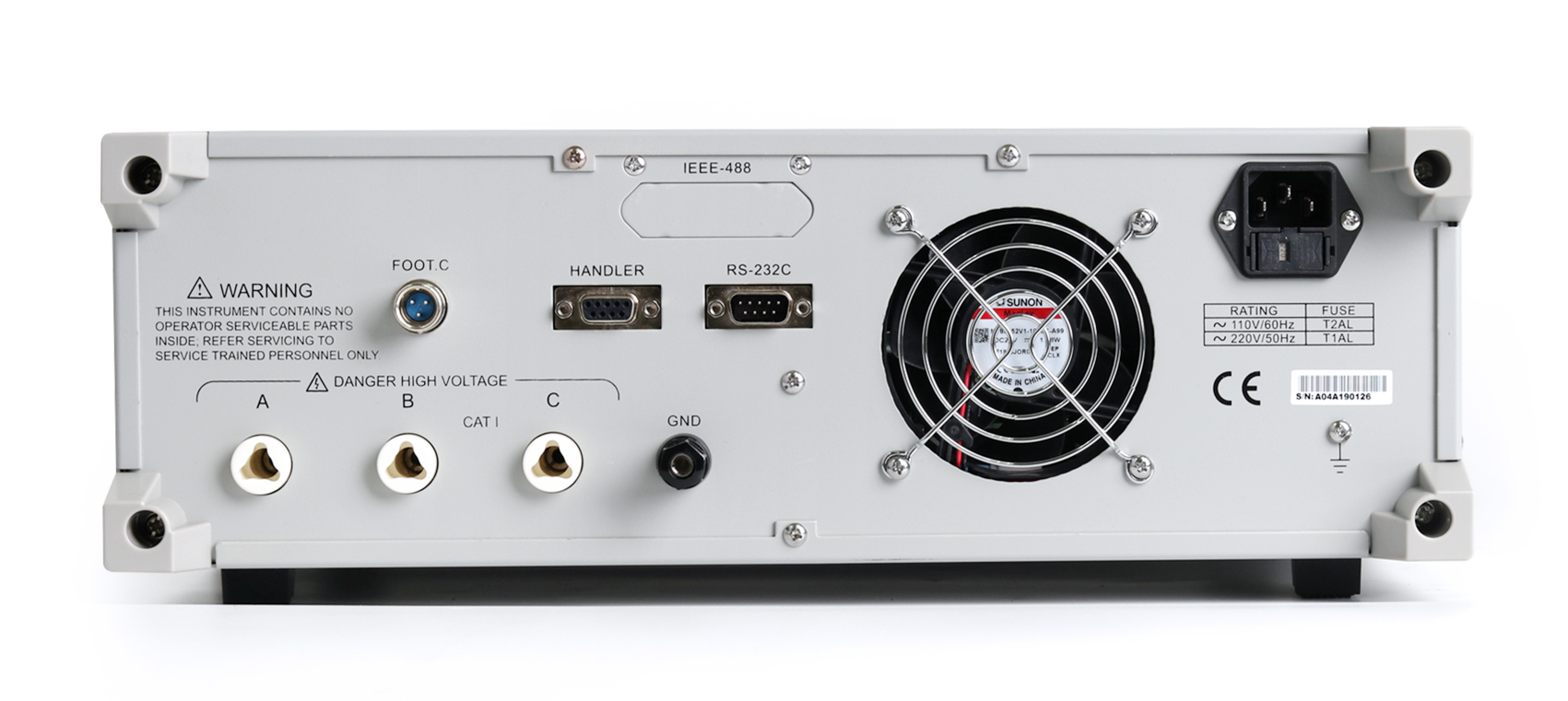

• 接口：HANDLER,RS232C,GPIB(选件)，
通用规格
• 显示器：320×240 点LCD屏幕，240×200点波形显示
• 显示内容：设定参数，标准与被测波形，测量与比较结果
• 显示波形测量：电压，时间，频率
• 存储器：仪器内部可存储60组标准波形USB盘可存储500组标准波形
其他参数
• 脉冲能量：≤250milli- 焦耳
• 波形采样：最大40 MSPS采样率，8位，960点
• 输入阻抗：10MΩ(电阻分压器)
• 测量速度：三相测试:2.0次/秒（波形显示OFF）,1.5次/秒（波形显示ON）
• 触发方式：内部/手动（脚控）/外部/总线
• 比较方式：面积比较，面积差比较，电晕放电，相位差比较
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
