TH66750P-20-05 可编程大功率直流电源
功率 0-5kW / 0-10kW / 0-15kW · 电压 0-80V / 0-200V · 电流 0-120A / 0-240A / 0-360A / …
产品简介
TH66000P系列在3U的体积内集成了5kW-15kW的直流电源，功能强大，单机最大功率15kW。
核心参数
• 额定输出 / 功率：0-5kW / 0-10kW / 0-15kW
• 额定输出 / 电压：0-80V / 0-200V
• 额定输出 / 电流：0-120A / 0-240A / 0-360A / 0-70A / 0-140A / 0-210A
• 负载调整率 *1 / 电压：≤0.05%FS
• 负载调整率 *1 / 电流：≤0.15%FS
• 负载调整率 *1 / 功率：≤0.75%FS
• 电源调整率 *2 / 电压：≤0.02%FS
• 电源调整率 *2 / 电流：≤0.05%FS
• 电源调整率 *2 / 功率：≤0.05%FS
功能与特点
本系列产品利用主从模式支持并机，主动均流，功率最大扩展至480kW，内置函数发生器，可以自由产生任意波形，并可以通过USB接口导入LIST生成波形！
TH66000P系列具有高可靠性，高效的设置功能和丰富的测量功能，广泛应用于大功率电池、汽车电子、绿色能源、高速测试等多个领域，是一款功能全面、性能优异、适应广泛的产品系列！
TH66000P系列采用7英寸TFT电容触摸屏，具有独特的人际交互体验，显示信息更丰富，设置参数更方便，并且具有多CPU处理架构，使用户响应更及时。
TH66000P系列具有标准3U高、19英寸机架宽度，方便客户组建自己的测试系统！
A. 宽范围输出
宽范围电源较于普通电源具有更宽的输出电压、电流范围，单型号电源可满足客户多规格产品的测试需求。电源的电压与电流的输出受极限功率的限制，减少输出电流可获得更高的电压或者通过减少输出电压可以获得更大的输出电流，因此要比传统的“矩阵”电源更加灵活。如图所示：

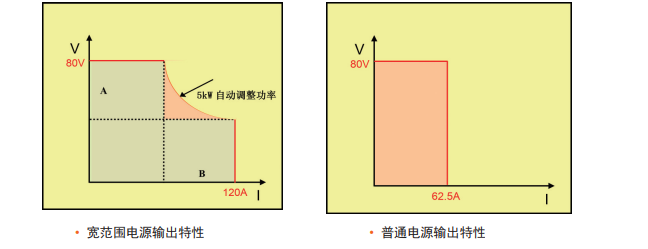

图：宽范围电源较于普通电源具有更宽的输出电压、电流范围，单型号电源可满足客户多规格产品的测试需求
B. 主从模式并机，扩展输出
由于单机输出最大支持360A，功率最大支持15kW，对于更大功率或电流输出，需要将多台相同型号仪器并机输出。
TH66000P系列支持以主机、从机模式并机，若多台仪器并机时，需将其中一台设定为主机，其余仪器均设定为从机，从而可通过主机控制所有从机，此时整个并机系统可看作单台仪器操作。

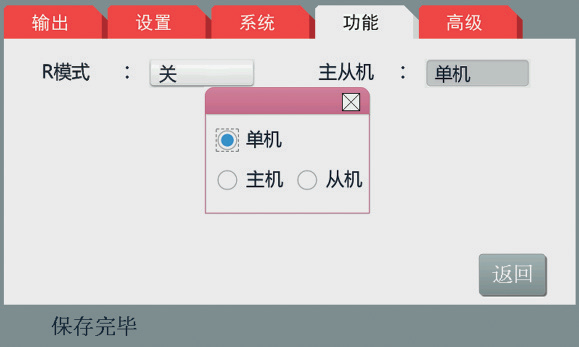

图：TH66000P系列支持以主机、从机模式并机，若多台仪器并机时，需将其中一台设定为主机，其余仪器均设定为从机
主从模式并机支持1台主机、最多15台单机，合计16台。
图：主从模式并机支持1台主机、最多15台单机，合计16台
C. 数据记录功能、定时功能
在测试产品过程中，通常需要将产品测量参数实时记录，用于产品质量分析或测试结果回溯，如图所示：
图：在测试产品过程中，通常需要将产品测量参数实时记录，用于产品质量分析或测试结果回溯，如图所示：
TH66000P系列内置的数据记录功能支持以时间间隔、设定记录数或定时方式，将仪器当前测量的电压、电流、功率、电阻等记录至缓存，并将测试结果自动保存至外接U盘上，保存文件格式为CSV，如图所示。

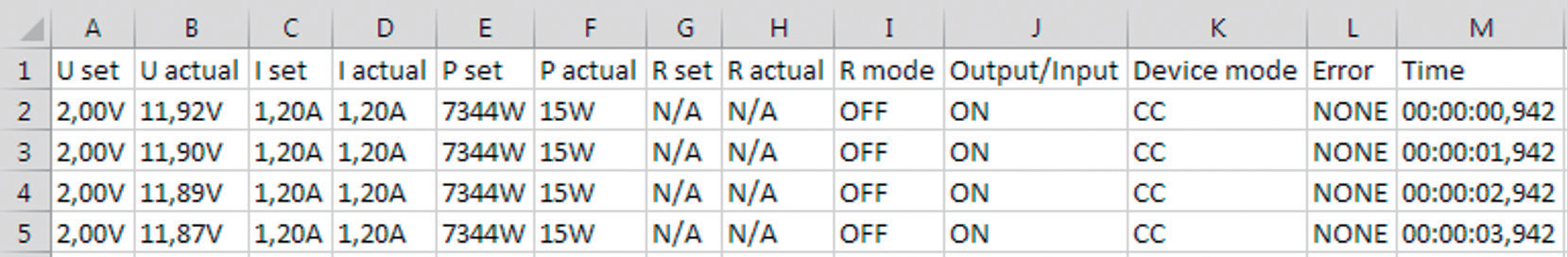

图：TH66000P系列内置的数据记录功能支持以时间间隔、设定记录数或定时方式，将仪器当前测量的电压、电流、功率
定时功能支持以倒计时方式切断仪器输出/输入。
D. 内置函数发生器
TH66000P系列内置了真实函数发生器，应用于输出电压或输出电流。

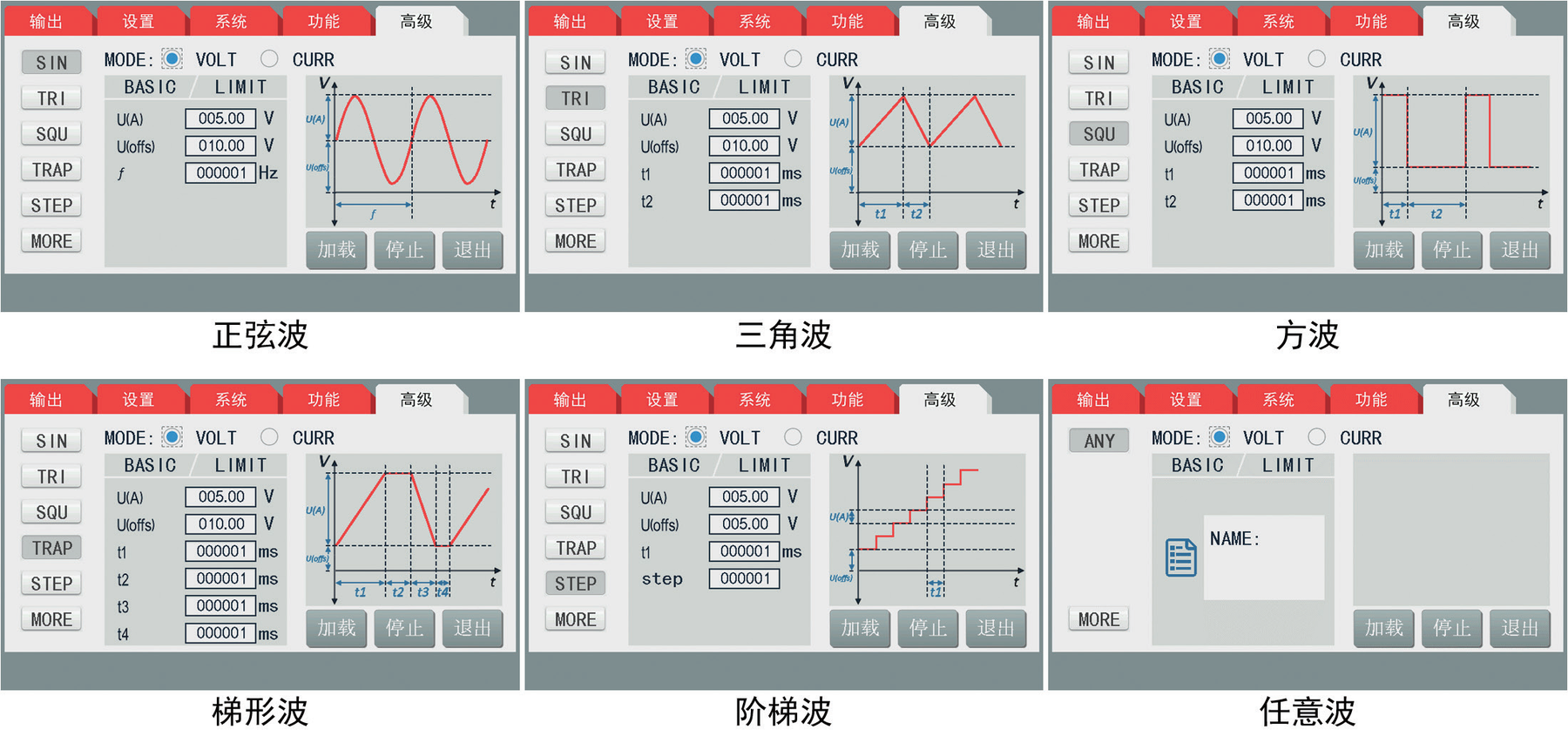

仪器内置了正弦波、三角波、方波、梯形波等标准波形，可随时调用并输出。
仪器支持测试序列或任意信号发生器生成更复杂的函数信号，这些函数信号可分成99组序列，用于研发和产品的测试。生成的函数信号和序列可存储至U盘，方便调用。
图：仪器支持测试序列或任意信号发生器生成更复杂的函数信号，这些函数信号可分成99组序列，用于研发和产品的测试
E. 高级功能：列表测试
TH66000P系列高级功能支持列表测试，对于需要复杂的测试步骤，可通过列表测试序列进行。

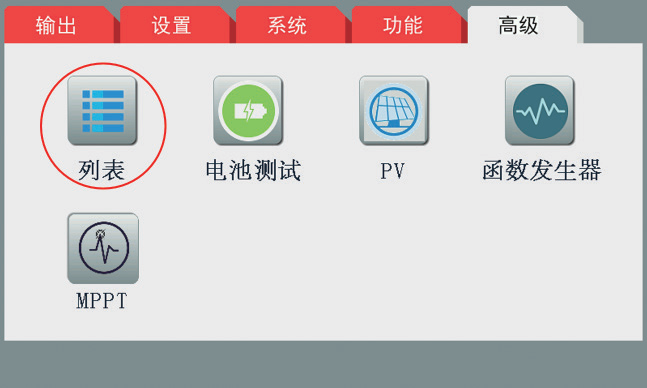

图：TH66000P系列高级功能支持列表测试，对于需要复杂的测试步骤，可通过列表测试序列进行
列表测试支持源/载电压、源电流、载电流及时间设置，最多可设置99组测试序列，测试序列可生成任意波文件供函数信号发生器调用。

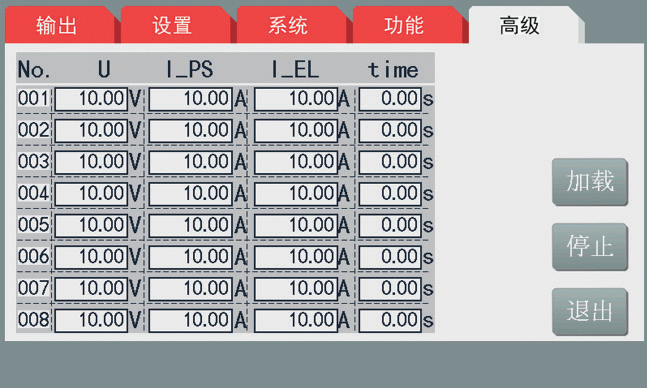

图：列表测试支持源/载电压、源电流、载电流及时间设置，最多可设置99组测试序列，测试序列可生成任意波文件供函数信
典型应用
• 研发和设计验证通用测试
• 新能源：太阳能电池，新动力汽车，电动自行车
• 生产线工作台常规测试、维修
• 自动化设备集成测试
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH66750P-20-05 可编程大功率直流电源 详细指标页
onetest仪器资源库 · 同惠电子 TH66750P-20-05 可编程大功率直流电源
同惠电子 · 常州同惠电子股份有限公司
TH66750P-20-05 可编程大功率直流电源 · 详细指标
功率 0-5kW / 0-10kW / 0-15kW · 电压 0-80V / 0-200V · 电流 0-120A / 0-240A / 0-360A / …
产品简介
TH66000P系列在3U的体积内集成了5kW-15kW的直流电源，功能强大，单机最大功率15kW。
本系列产品利用主从模式支持并机，主动均流，功率最大扩展至480kW，内置函数发生器，可以自由产生任意波形，并可以通过USB接口导入LIST生成波形！
本页按官方规格资料分组收录 TH66750P-20-05 可编程大功率直流电源 的全部关键技术指标；产品定位、特性与应用场景请见 TH66750P-20-05 产品介绍页。
技术指标
测量范围与精度
• 设定值精度 12 月 (25 ℃ ±5 ℃) / 电压：≤0.1%FS
• 设定值精度 12 月 (25 ℃ ±5 ℃) / 电流：≤0.2%FS
• 设定值精度 12 月 (25 ℃ ±5 ℃) / 功率：≤1%FS
• 设定值精度 12 月 (25 ℃ ±5 ℃) / 内阻：≤最大阻值的 1%±1% 最大电流
• 回读值精度 12 月 (25 ℃ ±5 ℃) / 电压：≤0.2%FS / ≤0.1% FS
• 回读值精度 12 月 (25 ℃ ±5 ℃) / 电流：≤0.2%FS
• 回读值精度 12 月 (25 ℃ ±5 ℃) / 功率：≤1%FS
• 回读值精度 12 月 (25 ℃ ±5 ℃) / 内阻：≤最大阻值的 1%±1% 最大电流
• 设定精度 12 月 (25 ℃ ±5 ℃) / 电压：≤0.1% FS
• 设定精度 12 月 (25 ℃ ±5 ℃) / 电流：≤0.2% FS
• 设定精度 12 月 (25 ℃ ±5 ℃) / 功率：≤1% FS
• 设定精度 12 月 (25 ℃ ±5 ℃) / 内阻：≤最大阻值的 1%±1% 最大电流
• 回读精度 12 月 (25 ℃ ±5 ℃) / 电压：≤0.1% FS
• 回读精度 12 月 (25 ℃ ±5 ℃) / 电流：≤0.2% FS
• 回读精度 12 月 (25 ℃ ±5 ℃) / 功率：≤1% FS
• 回读精度 12 月 (25 ℃ ±5 ℃) / 内阻：≤最大阻值的 1%±1% 最大电流
• 设定精度 12 月 (25 ℃ ±5 ℃) / 电压：≤0.1% FS
• 设定精度 12 月 (25 ℃ ±5 ℃) / 电流：≤0.2% FS
• 设定精度 12 月 (25 ℃ ±5 ℃) / 功率：≤1% FS
• 设定精度 12 月 (25 ℃ ±5 ℃) / 内阻：≤最大阻值的 1%±1% 最大电流
• 回读精度 12 月 (25 ℃ ±5 ℃) / 电压：≤0.1% FS
• 回读精度 12 月 (25 ℃ ±5 ℃) / 电流：≤0.2% FS
• 回读精度 12 月 (25 ℃ ±5 ℃) / 功率：≤1% FS
• 回读精度 12 月 (25 ℃ ±5 ℃) / 内阻：≤最大阻值的 1%±1% 最大电流
输出与驱动
• 额定输出 / 功率：0-5kW / 0-10kW / 0-15kW
• 额定输出 / 电压：0-80V / 0-200V
• 额定输出 / 电流：0-120A / 0-240A / 0-360A / 0-70A / 0-140A / 0-210A
• 额定输出 / 内阻：0.02-25Ω / 0.01-13Ω / 0.006-10Ω / 0.1-150Ω / 0.05-75Ω / 0.033-50Ω
• 负载调整率 *1 / 电压：≤0.05%FS
• 负载调整率 *1 / 电流：≤0.15%FS
• 负载调整率 *1 / 功率：≤0.75%FS
• 电源调整率 *2 / 电压：≤0.02%FS
• 电源调整率 *2 / 电流：≤0.05%FS
• 电源调整率 *2 / 功率：≤0.05%FS
• 设定值解析度 / 电压：10mV
• 设定值解析度 / 电流：0.1A / 0.01A
• 设定值解析度 / 功率：1W
• 回读值解析度 / 电压：10mV
• 回读值解析度 / 电流：0.1A / 0.01A
• 回读值解析度 / 功率：1W
• 纹波与噪声 (20Hz- 2MHz) / 差模 电压：≤200mVp- p/16mVrms / ≤320mVp- p/25mVrms / ≤320mVp- p/45mVrms
• 纹波与噪声 (20Hz- 2MHz) / 差模 电流：≤80mArms / ≤160mArms / ≤240mArms / ≤22mArms / ≤44mArms / ≤66mArms
• 额定输出 / 功率：0-5kW / 0-10kW / 0-15kW
• 额定输出 / 电压：0-360V / 0-500V
• 额定输出 / 电流：0-40A / 0-80A / 0-120A / 0-30A / 0-60A / 0-90A
• 额定输出 / 内阻：0.3-520 Ω / 0.15-260 Ω / 0.1-180 Ω / 0.5-1000Ω / 0.25-500Ω / 0.16-340Ω
• 负载调整率 *1 / 电压：≤0.05% FS
• 负载调整率 *1 / 电流：≤0.15% FS
• 负载调整率 *1 / 功率：≤0.75% FS
• 电源调整率 *2 / 电压：≤0.02% FS
• 电源调整率 *2 / 电流：≤0.05% FS
• 电源调整率 *2 / 功率：≤0.05% FS
• 设定值解析度 / 电压：10mV
• 设定值解析度 / 电流：0.01A
• 设定值解析度 / 功率：1W
• 回读值解析度 / 电压：10mV
• 回读值解析度 / 电流：0.01A
• 回读值解析度 / 功率：1W
• 纹波与噪声 (20Hz- 2MHz) / 差模 电压：≤320mVp-p and 55mVrms / ≤350mVp- p/70mVrms
• 纹波与噪声 (20Hz- 2MHz) / 差模 电流：≤18mArms / ≤35mArms / ≤50mArms / ≤16mArms / ≤32mArms / ≤48mArms
• 额定输出 / 功率：0-5kW
• 额定输出 / 电压：0-750V
• 额定输出 / 电流：0-20A
• 额定输出 / 内阻：1.2-2200Ω
• 负载调整率 *1 / 电压：≤0.05% FS
• 负载调整率 *1 / 电流：≤0.15% FS
• 负载调整率 *1 / 功率：≤0.75% FS
• 电源调整率 *2 / 电压：≤0.02% FS
• 电源调整率 *2 / 电流：≤0.05% FS
• 电源调整率 *2 / 功率：≤0.05% FS
• 设定值解析度 / 电压：10mV
• 设定值解析度 / 电流：0.01A
• 设定值解析度 / 功率：1W
• 回读值解析度 / 电压：10mV
• 回读值解析度 / 电流：0.01A
• 回读值解析度 / 功率：1W
• 纹波与噪声 (20Hz- 2MHz) / 差模 电压：≤800mVp- p/200mVrms
• 纹波与噪声 (20Hz- 2MHz) / 差模 电流：≤16mArms
通用规格
• 电源转换效率：≤93%
• 电源转换效率：≤93%
• 电源转换效率：≤93%
其他参数
• 设定值解析度 / 内阻：0.001Ω / 0.01Ω
• 回读值解析度 / 内阻：0.001Ω / 0.0001Ω
• 动态恢复时间 (50%-100% 负载)：≤1.5ms
• 远程感测补偿：≤0.5%FS
• 设定值解析度 / 内阻：0.01Ω
• 回读值解析度 / 内阻：0.0001Ω
• 动态恢复时间 (50%-100% 负载)：≤1.5ms （恢复到 100mv 以内的）
• 远程感测补偿：≤5%
• 设定值解析度 / 内阻：0.01Ω
• 回读值解析度 / 内阻：0.0001Ω
• 动态恢复时间 (50%-100% 负载)：≤1.5ms （恢复到 100mv 以内的）
• 远程感测补偿：≤5%
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
