同惠电子 · 常州同惠电子股份有限公司

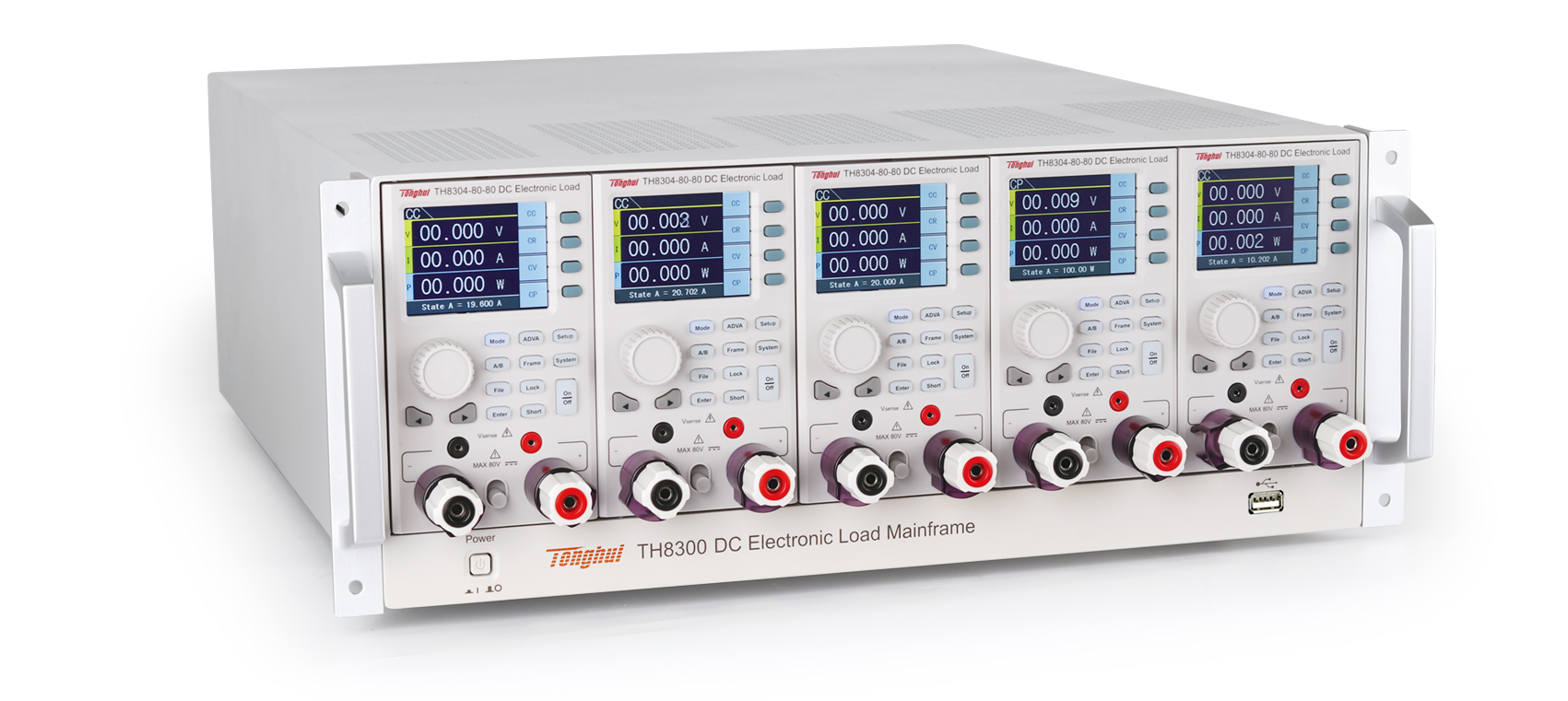

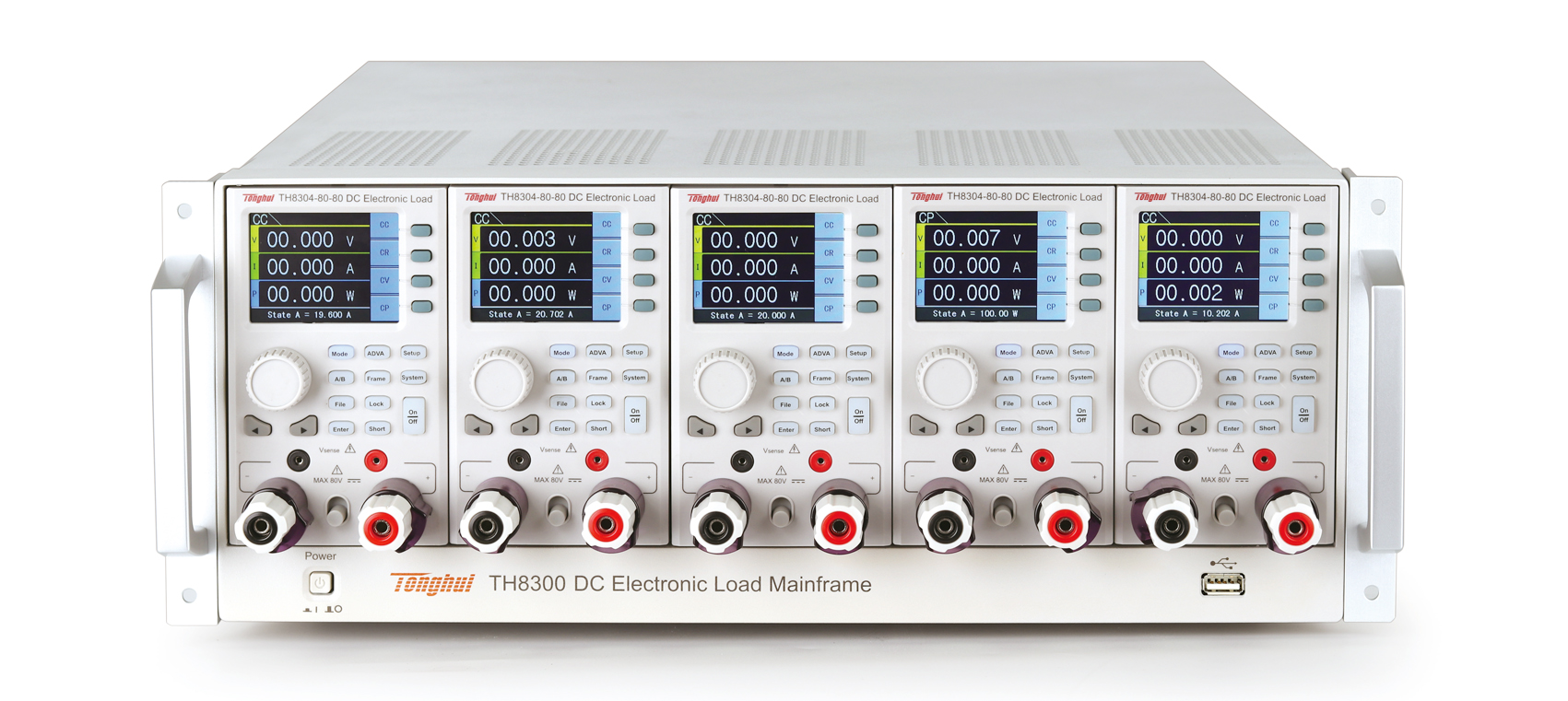

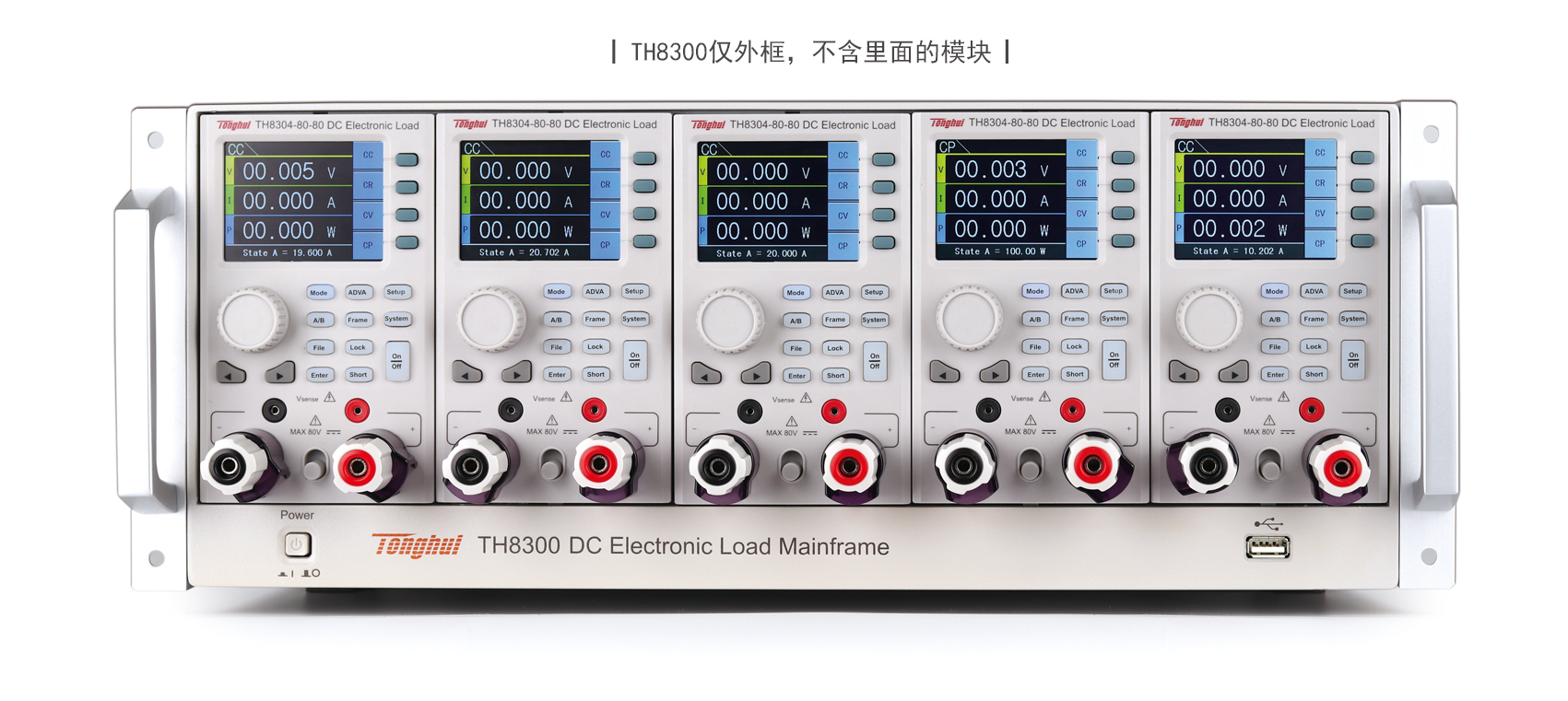

TH8300 机架式可编程直流电子负载
同惠电子 机架式可编程直流电子负载
产品简介
TH8300/TH8310系列可编程直流电子负载采用模块化设计，用户可根据自身需求选配不同参数的模组进行自由组合。
功能与特点
所有模组可单独设置运行，可主从运行，支持模组间并机，整机之间四台联机。
模组具备双核（MCU+DSP）自动控制硬件电路架构，使系统运行超强稳定。完备的电路保护功能和智能风扇系统，对仪器本身以及被测物实施全面保护。采用高速、安全、可靠性强16位采样芯片，确保采样精度和分辨率。

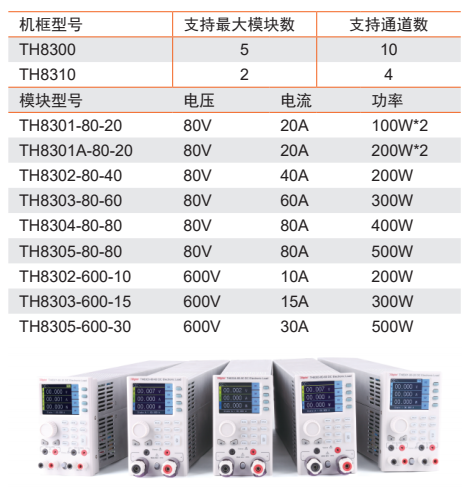

TH8300系列可编程直流电子负载包括以下几种类型的模组(TH8301-80-20、TH8301A-80-20为双通道模组)：
图：TH8300系列可编程直流电子负载包括以下几种类型的模组(TH8301-80-20、TH8301A-80-2
A. 负载工作模式
不管电压是否改变，电子负载始终消耗恒定的电流。
图：不管电压是否改变，电子负载始终消耗恒定的电流
电子负载等效为恒定电阻，负载随电压的变化线性改变电流。
图：电子负载等效为恒定电阻，负载随电压的变化线性改变电流
电子负载按照设定的电压值，以调整拉载电流的方式控制电源输出的电压。
图：电子负载按照设定的电压值，以调整拉载电流的方式控制电源输出的电压
电子负载等效为恒定电阻，负载随电压的变化线性改变电流。
图：电子负载等效为恒定电阻，负载随电压的变化线性改变电流
高达50kHz的动态测试频率可用来测试电源带宽范围内的动态特性，可设置两个电流位准，两个电流位准分别持续的时间，上升斜率，下降斜率，重复次数。此功能可用于测试D/D转换器与电池的瞬间大电流耐受程度。
图：高达50kHz的动态测试频率可用来测试电源带宽范围内的动态特性，可设置两个电流位准，两个电流位准分别持续的时
电子负载提供一种可编程的动态频率扫描，以变频找出最坏情况的待测物电压。动态频率扫描需要设置两个电流位准，起始频率，终止频率，步阶频率，持续时间，上升斜率，下降斜率。操作时，电子负载会在设定的持续时间内，以设定的频率拉载电流。频率最高可达50kHz，用以捕捉被测电源最恶劣情况下的Vp+、Vp-以及相应的Fp+、Fp- 。
图：电子负载提供一种可编程的动态频率扫描，以变频找出最坏情况的待测物电压
通过设置发光二级管的导通电压和电阻，可以真实的模拟LED的实际带载特性，避免了常规的恒定电阻模式（CR）下电压电流不稳定产生的震荡情况，从而检测LED电源的真实带载情况。
图：通过设置发光二级管的导通电压和电阻，可以真实的模拟LED的实际带载特性，避免了常规的恒定电阻模式（CR）下电
负载测试电池性能，放电条件支持CC、CR及CP三种方式，通过设定电压、时间、电流容量或功率容量四种条件让电子负载停止拉载，确保电池不会过度放电而损坏。
图：负载测试电池性能，放电条件支持CC、CR及CP三种方式，通过设定电压、时间、电流容量或功率容量四种条件让电子
在 0s至100000s范围内测量触发条件开始到触发条件截止的时间。可应用于电池的充、放电试验等类似应用。
基于DSP算法，找出电源提供的最大功率，以及对应的电压值与电流值。
图：基于DSP算法，找出电源提供的最大功率，以及对应的电压值与电流值
电子负载拉载阶梯上升的电流，以测试电源在过载情况下的输出电压是否低于触发电压，进而判断电源的输出保护功能是否正常。
图：电子负载拉载阶梯上升的电流，以测试电源在过载情况下的输出电压是否低于触发电压，进而判断电源的输出保护功能是否
负载捕捉输入电压峰值点及下降沿，并在下降沿时刻的预设电平(Vtrig)处触发，则此电压峰值便是被测电源的过压保护点，而峰值时刻到触发时刻的时间间隔，便是被测电源的 OVP 响应时间（Tovp），Tovp 量测精度 2us。
电子负载拉载阶梯上升的功率，以测试电源在过载情况下的输出电压是否低于触发电压，进而判断电源的输出保护功能是否正常。
图：电子负载拉载阶梯上升的功率，以测试电源在过载情况下的输出电压是否低于触发电压，进而判断电源的输出保护功能是否
电子负载具有独特的正弦波拉载电流模式，可以设定拉载电流偏离值（I_DC），拉载正弦波值（I_AC）以及正弦波频率值，此正弦波拉载的最低点不可小于零。正弦波测试可以用来模拟纹波功能。
图：电子负载具有独特的正弦波拉载电流模式，可以设定拉载电流偏离值（I_DC），拉载正弦波值（I_AC）以及正弦波
LIST 模式可以准确高速的完成复杂的任意电流变化模式，完成多准位电流带载的精密测试。通过编辑每一步的拉载值、持续时间、斜率和重复次数，生成多种复杂序列，满足复杂的测试需求。
主要应用于模拟电池放电拉载电流、笔记本电脑拉载电流、电动汽车拉载电流、两个电流位准以上的动态电流。
图：主要应用于模拟电池放电拉载电流、笔记本电脑拉载电流、电动汽车拉载电流、两个电流位准以上的动态电流
AUTO 模式可以准确的模拟生产线的自动测试流程，完成多步骤的精密测试，可以帮客户大大的节约成本。每一个步骤都可以设定不同的模式，通过编辑每一步的拉载值、持续时间、上升斜率、下降斜率以及电流电压功率的上下限，可以判断每一步是否合格。
B. 短路功能
独立短路测试功能，支持任何功能模式下进行短路测试，实现与其他功能的无缝衔接。当仪器进入短路测试时，仪器按当前量程的最大电流加载。
C. ALLRUN 功能
通过ALLRUN功能，用户可以实现不同模组同步拉载或同步停止拉载电流。
D. 模组联机功能
可以将任意多个模组联机，进行主从运行。联机类型分为功率模式和复制模式。功率模式为参与联机的模组根据最大电流按比例分配拉载的电流。复制模式为所有参与联机的模组都拉载主机模组设定的电流值。
典型应用
• 充电器，开关电源，通讯电源，LED驱动，手机电池，充电宝等
• 太阳能电池，新动力汽车，电动自行车
• 电子电力元器件
• 保险丝/接插件/继电器/传感器
