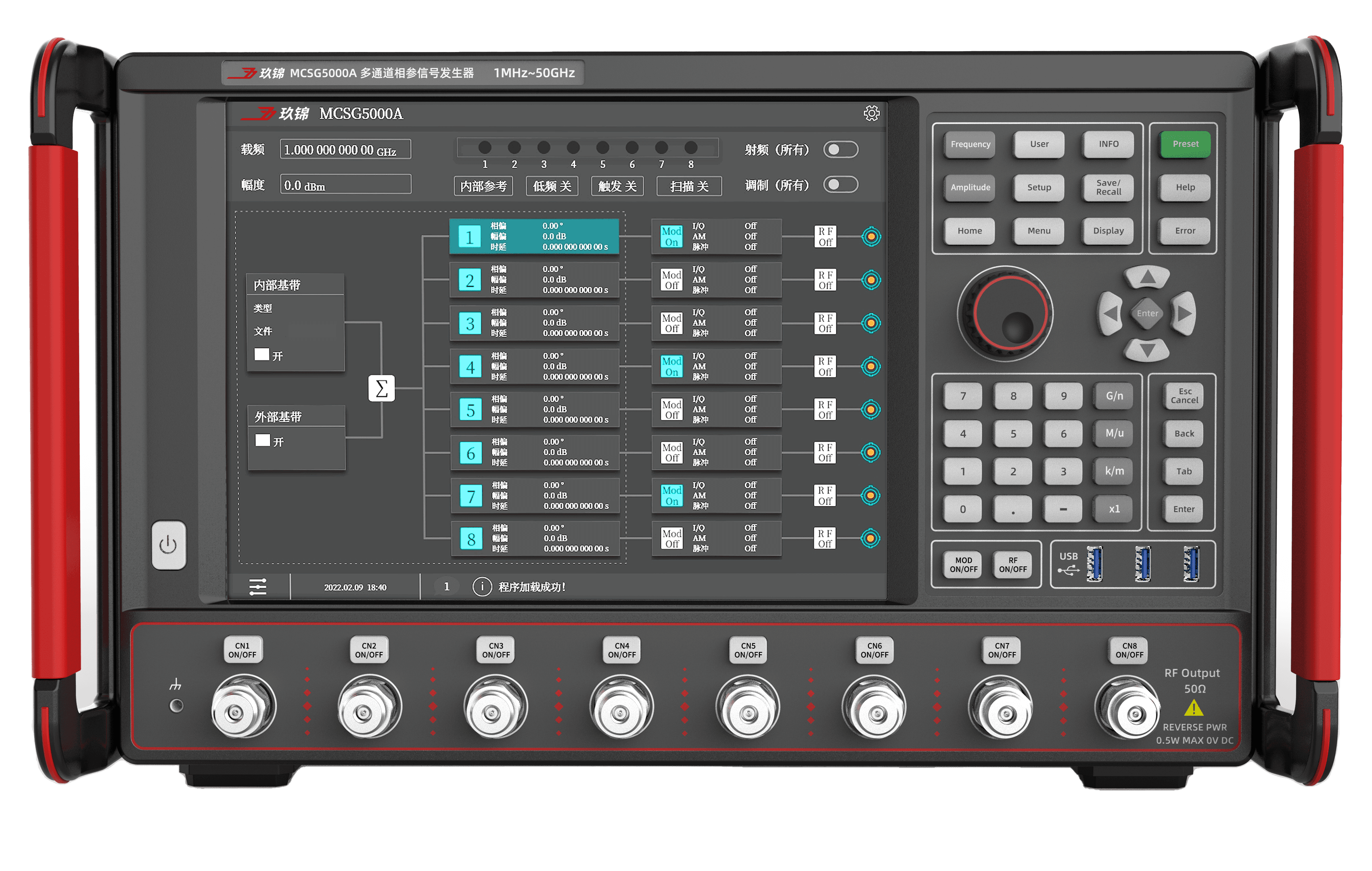

MCSG5000A 1MHz至50GHz 多通道相参信号发生器|玖锦|成都玖锦科技有限公司 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
MCSG5000A多通道相参信号发生器具有频率覆盖范围宽，功率调节范围大，超低相位噪声，高频谱纯度，通道间相位、幅度、时延可独立调节等特点。可满足相控阵雷达天馈系统维护检修，雷达接收机维护检修，变频系统本振替代等应用需求。
频率范围：1 MHz至50 GHz
调制带宽：200 MHz
通道数：八通道
支持相位、幅度、延时调整
支持AM、FM、PM、脉冲调制
应用领域
相控阵天馈系统及接收机测试、检修
MIMO通信系统测试及检修
关键词:
矢量信号发生器
便携式矢量信号发生器
模块化矢量信号源
多通道相参信号发生器
| 技术指标 | |
| 频率和时间技术指标 | |
| 输出频率指标 | |
| 频率 | 1 MHz-50 GHz |
| 频率切换时间 | ≤1 ms |
| 相干通道数 | 8个 |
| 频率分辨率 | |
| 1 MHz-20 GHz | 0.01 Hz |
| 20 GHz-40 GHz | 0.05 Hz |
| 40 GHz-50 GHz | 0.1 Hz |
| 参考时钟输出 | |
| 频率 | 10 MHz |
| 幅度 | ≥+4dBm(50Q 负载) |
| 外部参考时钟输入 | |
| 频率 | 10 MHz |
| 幅度 | -3 dBm-+13 dBm |
| 相位噪声技术指标 | |
| 相位噪声(载波频率10GHz) | |
| 频偏1kHz | ≤-115.0 dBc/Hz |
| 频偏10 kHz | ≤-118.0 dBc/Hz |
| 频偏100 kHz | ≤-118.0 dBc/Hz |
| 调制带宽技术指标 | |
| 调制带宽 | |
| 调制带宽 | 200 MHz |
| 幅度精度和范围技术指标 | |
| 输出功率范围 | |
| 1 MHz-20 GHz | 一90 dBm -+8 dBm |
| 20 GHz-50 GHz | 一90 dBm -+5 dBm |
| 输出功率准确度 | |
| -70 dBm<P≤+5 dBm | ±0.9 dB(1MHz≤f≤20 GHz) |
| ±1.0 dB(20 GHz≤f≤40 GHz) | |
| ±1.5dB(40 GHz≤f≤50 GHz) | |
| 输出功率分辨率 | 0.1 dB |
| 通道间相对调节技术指标 | |
| 相对幅度调节特性 | |
| 相对幅度调节范围 | 60 dB |
| 相对幅度调节精度 | |
| ≥-40 dBm | ±1dB |
| -60 dBm -+40 dBm | ±1.5 dB |
| ≤-60 dBm | ±2.5 dB |
| 相对相位调节特性 | |||
| 相对相位偏移调节范围 通道间相位一致性 相对时延调节特性 通道间时延调节范围 相对时延调节精度 频谱纯度技术指标 谐波 | 0°-360°或-180°-+180° ±2° | ||
0 ms-100 ms 土20 ns | |||
| 1MHz-2GHz | <-30 <-45 <-50 <-44 <-38 <-32 | dBc dBc dBc dBc dBc dBc | |
| 2 GHz-50 GHz 非谐波 | |||
| <12 GHz | |||
| 12 GHz-24 GHz 24 GHz-48 GHz 48 GHz-50 GHz | |||
| 脉冲调制技术指标 脉冲调制 开关比 | 优于70 dBc | ||
| 上升下降时间 | ≤15 ns | ||
| 非稳幅最小脉宽 | 100 ns | ||
| 一般技术指标 | |
| 工作温度 | 0℃-+50℃ |
| 储存温度 | —40℃ -+70℃ |
| 电源 | 电压：200VAC-240VAC,频率：50Hz-60Hz |
| 功耗 | ≤1200 W(不同的选件，功耗不同) |
| 散热方式 | 风冷散热 |
| 显示屏 | 12.1英寸，分辨率1280×800 |
| 尺寸(宽×高×深) | 426mm×267 mm×615 mm(不含把手、脚垫和底脚) |
| 重量 ≤60 kg (不同的选件，重量不同) | |
玖锦|成都玖锦科技有限公司
销售热线：400-902-8099 E-mail：xiaokg@jiujintech.com
市场部联系电话：18780037098 E-mail：liqiao@jiujintech.com
诚招全国代理联系电话：17760487701 E-mail：lilulu@jiujintech.com 公司地址： 成都市高新区和乐一街71号AI创新中心A区A1栋、A4-1栋 北京市海淀区西杉创意园二区11号楼-1-3层06
代理商：
华北区公司名称：为准电子科技有限公司公司地址：北京市朝阳区创远路36号院12号楼二层201室 深圳市龙岗区宝南路13号方兴科技园A6栋301 联系电话： 400 008 6290 官网链接：www.welzek.com 公司名称：北京星网测控科技有限公司公司地址:北京市海淀区中关村中科院黄庄小区814楼1106室 联系电话:13501267563(李颖星) 邮箱地址: lingxing@ starnetxw con 官网链接：http://www.starnetxw.com/ 公司名称：北京东方中科集成科技股份有限公司地址：北京市海淀区阜成路67号银都大厦12层 电话：010-68715566
西北区 公司名称：西安安泰测试设备有限公司 公司地址：西安市高新区高新四路17号志诚商务C207室 联系电话：4000-029-016 官网链接：www.agitek.com.cn公司名称：西安坤为智信科技有限公司公司地址：西安市高新区锦业路125号西安半导体产业园A座17层1715室 联系人:王团兵 联系电话：13892804097
华南区公司名称：深圳市星网实业有限公司公司地址:深圳市宝安区怡园路5173号润丰源商务大厦C座213室 联系电话:0755-86066686 手机:18682389988(周彩丽) 邮箱地址:zhoucailic@starnet.com 官网链接：https://shop325873557c982.1688.com/
西南区公司名称：成都锦业达科技有限公司公司地址：中国（四川）自由贸易试验区成都高新区吉庆四路188号1栋2单元6层606号 联系电话：姬作轩 18319547056 官网链接：http://c1270821018xib.scd.wezhan.cn/公司名称：重庆爱铂科技有限公司 公司简介：重庆爱铂科技有限公司是一家集代理销售、系统集成、定制开发、方案咨询、进出口代理、技术支持、售后服务、维修租赁为一体的高新技术企业 公司地址：重庆市沙坪坝区西永微电子园西永大道28-2号SOHO楼A栋1406室 联系电话：常女士18580001250；023-67793445
| 配置和订货信息 | |
| 产品型号 | 说明 |
| MCSG5000A | 多通道相参信号发生器 |
| 可配置选件 | |
| 频率范围选件 | |
| 频率选件MCSG5000A-F50 | 1 MHz-50 GHz |
| 通道数量选件 | |
| 通道数量选件MCSG5000A-CH1 | 最多支持8通道 |
| 纸质选件 | |
| 纸质产品手册选件MCSG5000A-MAN | 产品手册纸质版 |
| 计量服务选件MCSG5000A-CAL | 计量服务及证书 |
