N5186A MXG 9kHz 至3/6/8.5 GHz 1/2/3/4多通道矢量信号发生器 250/500/960MHz带宽|是德/KEYSIGHT (在产)

频率：9kHz 至 3/6/8.5 GHz

1 GHz 时的输出功率：+27 dBm

1 GHz 时的谐波：-35 dBc

1 GHz 时，20 kHz 频偏处的相位噪声

-147 dBc/Hz (20 kHz offset)

250/500/960MHz带宽

参考价格：

厂家：是德|KEYSIGHT （收录204个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

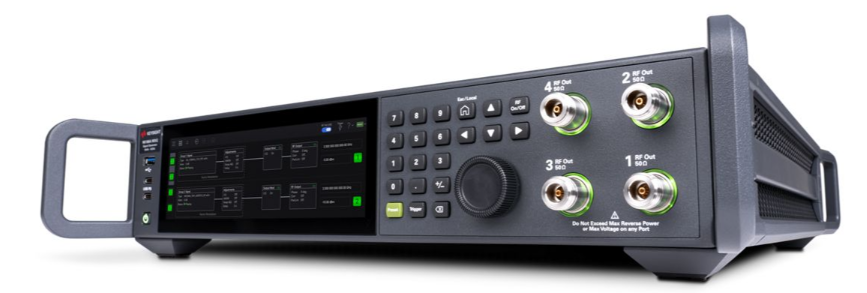

紧凑型四通道矢量信号发生器，每通道拥有 960 MHz 调制带宽，能够生成高达 8.5 GHz 的信号

特点

随着无线通信和航空航天与国防应用技术的不断发展，业界需要使用多路输入多路输出（MIMO）、波束赋形和多路复用等复杂的调制方案来达到更高的频率覆盖范围，显著提高数据吞吐量。 MXG 矢量信号发生器可提供一致且可重复的结果，是宽带多通道测试的理想选择。 MXG 的定制 DAC 专用集成电路（ASIC）使用了直接数字合成（DDS）技术来提供精确信号，可以减少失真，满足元器件和模块设计不断发展的标准要求。

它在一个 2U 机箱中提供了 4 个独特输出，支持军用无线通信仿真和 MIMO 测试。
覆盖 9 kHz 至 8.5 GHz 的频率范围，并具有出色的 EVM、ACPR 和相位噪声性能。
使用 DDS 技术提供 960 MHz 射频调制带宽。

内置反射计可提高测试准确度，改善频率响应。
Keysight PathWave 信号生成软件可生成符合无线标准的信号。
提供便捷的联系方式，可以快速联系到 KeysightCare 技术支持工程师专职团队。

主要技术指标

下载技术资料

频率：9kHz 至 3/6/8.5 GHz

1 GHz 时的输出功率：+27 dBm

1 GHz 时的谐波：-35 dBc

1 GHz 时，20 kHz 频偏处的相位噪声

-147 dBc/Hz (20 kHz offset)

250/500/960MHz带宽

带宽选件:

n/a

基带发生器模式:

Waveform playback

外观因素 :

Benchtop

频率:

8.5 GHz

频率选件:

n/a

1 GHz 时的谐波:

-35 dBc (meas)

最大频率:

8.5 GHz

Maximum Modulation Bandwidth:

960 MHz

最大输出功率:

+27 dBm

1 GHz 时的非谐波:

-85 dBc (meas)

1 GHz 时的输出功率:

+27 dBm (meas)

性能水平:

◆◆◆◆◇◇

1 GHz 时，10 kHz 频偏处的相位噪声:

-147 dBc/Hz

1 GHz 时，20 kHz 频偏处的相位噪声:

-147 dBc/Hz (10 kHz offset) (meas)

扫描模式:

不可用

类型:

Vector

波形回放存储器:

2048 MSa

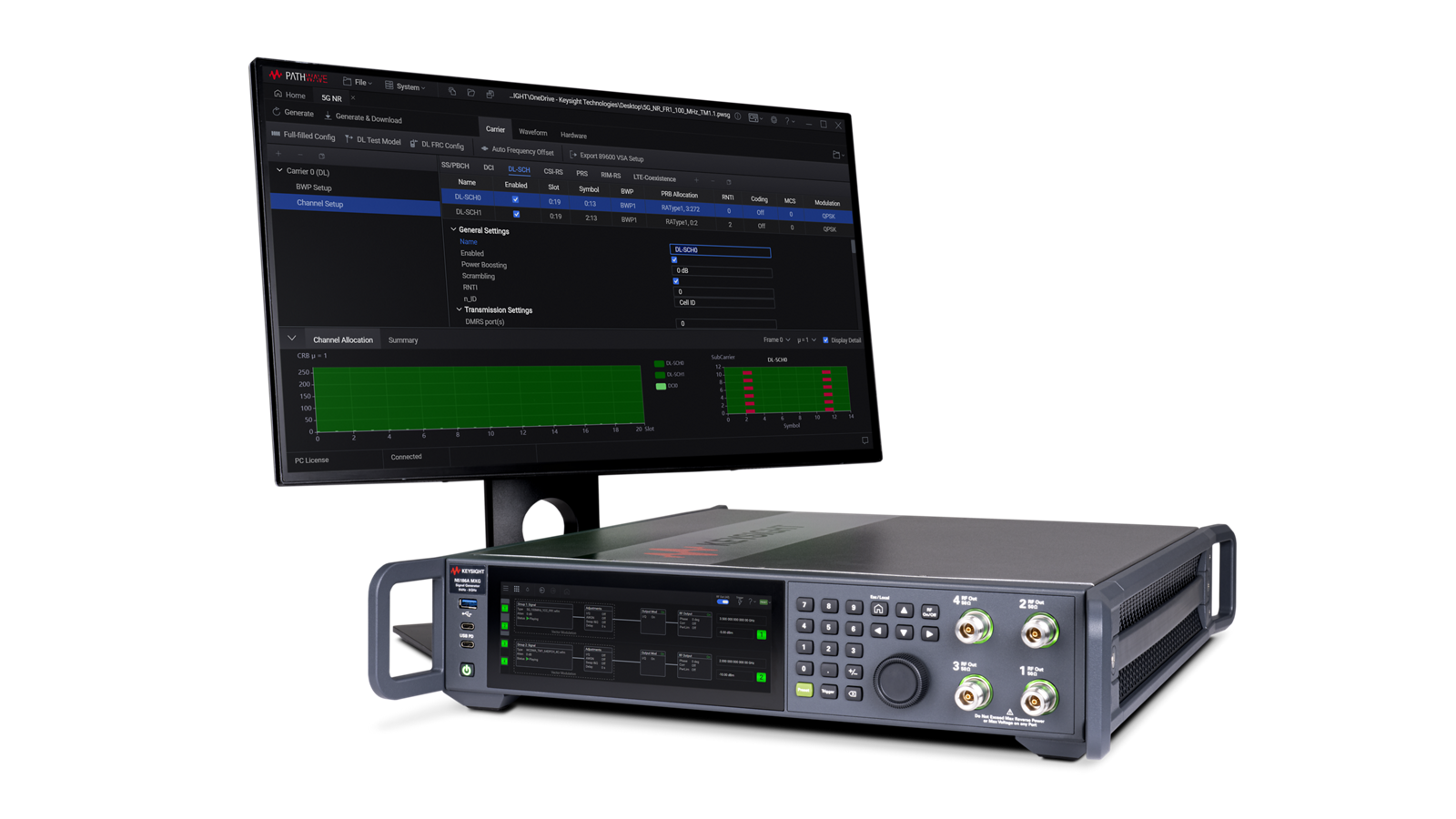

5G 新空口（NR）功率放大器元器件测试

您需要尽量减少测试设备引入的误差，以便准确表征 5G FR1 频段功率放大器设计的性能。 MXG 矢量信号发生器的嵌入式反射计能够加快设置过程，只需几分钟便能完成校正被测器件匹配的任务，无需耗费数天的时间。简化测试设置，将功率放大器设计的表征速度加快 20%。

进一步了解我们的新型 MXG 信号发生器，观看其高性能测量演示，例如误差矢量幅度（EVM）和相邻信道泄露比（ACLR）测量。

点播观看

阅读功率放大器测试技术概述

PathWave 信号生成软件

PathWave 信号生成软件是一套灵活的信号生成工具，可缩短信号仿真所花费的时间。这款软件可提供经过是德科技验证和性能优化的参考信号，能够更准确地对器件进行表征和验证。

扩展您的参考面
验证元器件、发射机和接收机测试结果
确保您的设计符合新标准

查看手册

支持定制化是我们仪器的一大优势

除了基础测量以外，测量瞬时带宽、无杂散动态范围和信号保真度也是推动技术进步的关键。是德科技为其所有的高性能产品配备了坚强后盾――包括自主设计的定制集成电路、专有的磷化铟（InP）和砷化镓（GaAs）设计以及定制的 ASIC 信号处理方案，确保这些产品能够提供更快速、更可靠的测量。您可以放心选择是德科技产品，加速实现下一次创新。在 MXG 信号发生器中，是德科技半导体器件能够执行先进的多通道 EVM 和输出功率测量。

了解更多

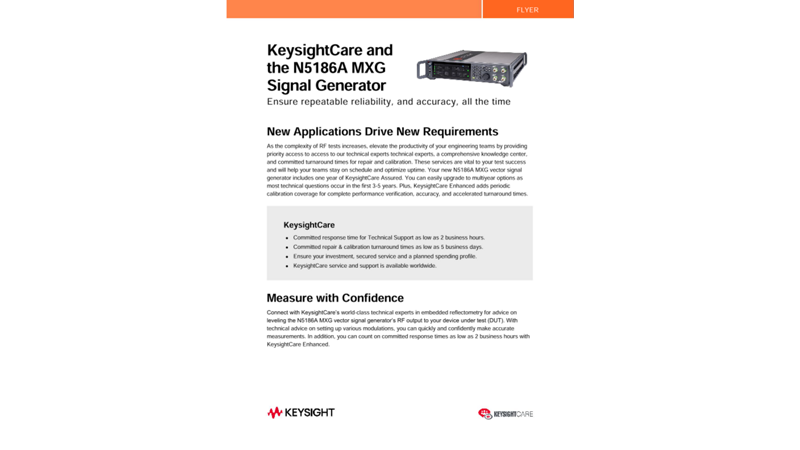

KeysightCare

面对越来越复杂的射频测试，KeysightCare 可帮助您优先联系到高级技术专家寻求帮助，并开放知识中心供您随时随地浏览丰富的专业资源，还可在承诺的周转时间内为您提供维修和校准服务，这一切都将大大提高您所属工程团队的工作效率。 MXG 矢量信号发生器包括 1 年的 KeysightCare Assured 服务，并可选择升级为 3-5 年服务计划。在 KeysightCare 的帮助下改进您的工作流程。
