ATA-5620 1kHz至100MHz前置微小信号放大器 60dB|西安安泰 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西安安泰 Aigtek

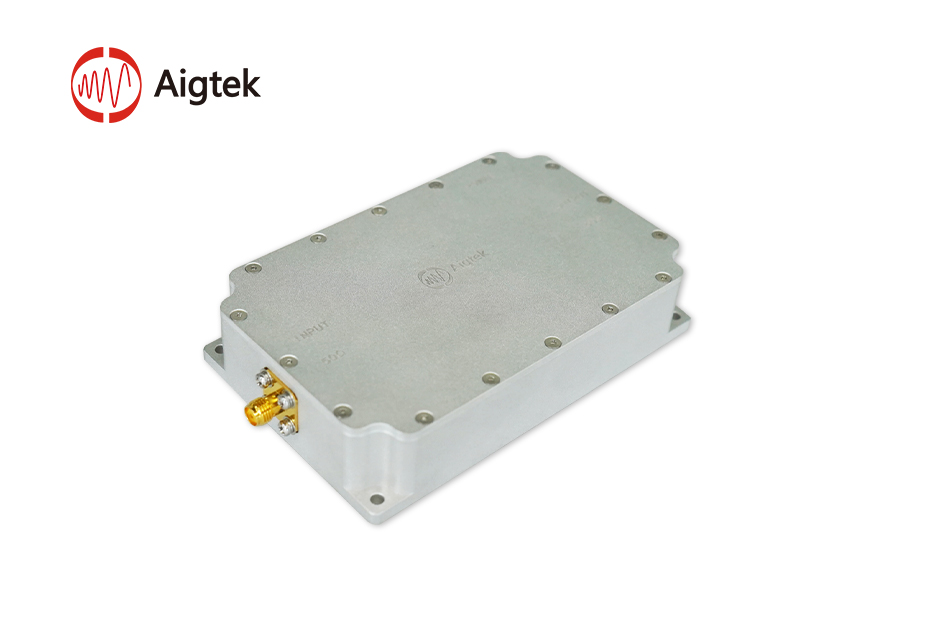

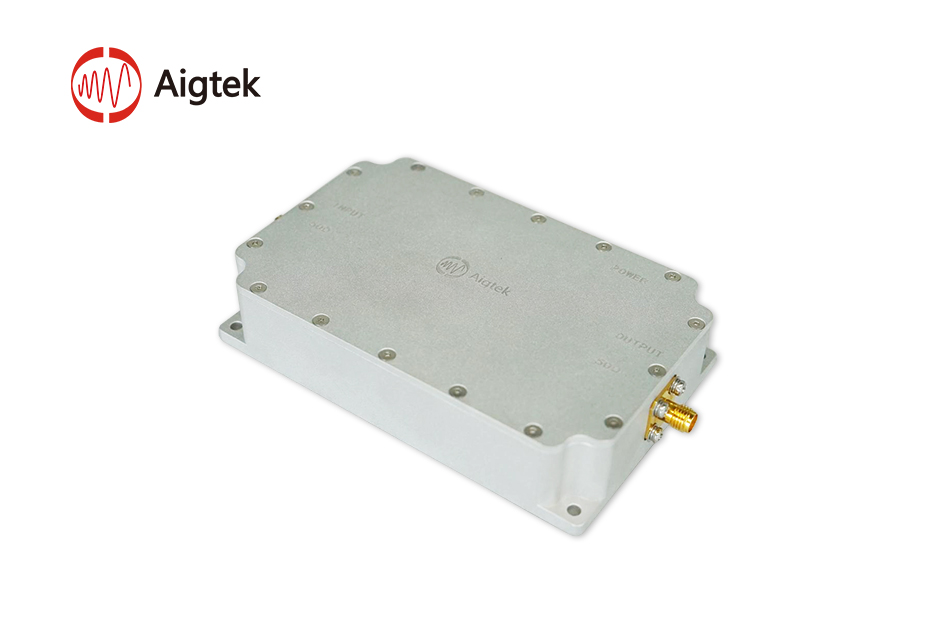

ATA-5620前置微小信号放大器
ATA-5000系列前置微小信号放大器 带宽：（-3dB）1kHz~100MHz ｜ 电压：2Vp-p（50Ω） ｜ 电压增益：60dB
产品简介
ATA-5620是用于极微小信号检测的前置放大器，采用超低噪声的电源供电，电压增益60dB。
官方定位：ATA-5000系列前置微小信号放大器，带宽：（-3dB）1kHz~100MHz、电压：2Vp-p（50Ω）、电压增益：60dB。
核心参数
• 带宽：（-3dB）1kHz~100MHz
• 电压：2Vp-p（50Ω）
• 电压增益：60dB
架构与特性
输入Input
输入为SMA接口，输入阻抗50Ω。
输出Output
输出为SMA接口，输出阻抗50Ω，最大输出电压2Vp-p。
电压增益
ATA-5620 前置微小信号放大器电压增益60dB。
ATA-5620 前置微小信号放大器应用领域
用于红外线传感器的检测
用于微弱磁场传感器的检测
用于光电晶体管的光检测
典型应用场景
• 无损检测
• 微小信号放大
• 微弱磁场检测
• 水下测距
• 噪声测试
资源下载
• 官方产品页：西安安泰 官网 ATA-5620前置微小信号放大器 产品页
• ATA-5620前置微小信号放大器 官方产品手册（PDF）
详细指标请见 ATA-5620前置微小信号放大器 详细指标页。
西安安泰 ｜ Aigtek ｜ 资料来源：西安安泰 官网与官方产品手册
西安安泰 Aigtek
ATA-5620前置微小信号放大器 详细指标
产品简介
ATA-5620是用于极微小信号检测的前置放大器，采用超低噪声的电源供电，电压增益60dB。
输入为SMA接口，输入阻抗50Ω。
核心指标
• 带宽：（-3dB）1kHz~100MHz
• 电压：2Vp-p（50Ω）
• 电压增益：60dB
电气指标
• 型号：ATA-5620
• 通道数：ATA-5620 单通道
• 带宽范围（-3dB）：1kHz~100MHz
• 最大输出电压：2Vp-p （50Ω） 输入换算噪声电压 1.9nV/ z 以下（100kHz） 1.2nV/ z typ（10k~1MHz）
• 输出电压：DC15V
• 最大输出电流：200mA
• 电压增益：60dB
• 输出噪音电压：＜50µVrms（10Hz to 20MHz）
• 输出阻抗：Rout 50Ω
• 输入阻抗：Rin 50Ω
• 输入换算噪声电流：13pA/ z typ（10kHz）
接口与保护
• 输入接口：SMA 接口
• 输出接口：SMA 接口
• 保险丝：0.5A/250V
供电与环境
• 供电电压：DC15V，200mA
• 供电电压：AC220V±10%，50Hz
• 工作温度：0°C ~ 45°C
• 工作温度：0℃~45℃
• 存储温度：-20°C ~ 50°C
• 储存温度：-20℃~50℃
• 工作湿度：≤80% RH，无冷凝
• 工作湿度：≤80%RH，无冷凝
• 质保：3 年
结构与附件
• 尺寸：（宽*高*深） 128*70*24mm
指标来源：西安安泰 官方产品手册（详见「资源下载」）。所列参数为产品手册标称值，实际以随产品附带的手册与出厂校准证书为准。如需完整条件说明与曲线，请查阅官方手册原文。
资源下载
• ATA-5620前置微小信号放大器 官方产品手册（PDF）
