C4220 100kHz至20GHzUSB模块式两端口矢量网络分析仪（兼容频率扩展模块）|Copper Mountain (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

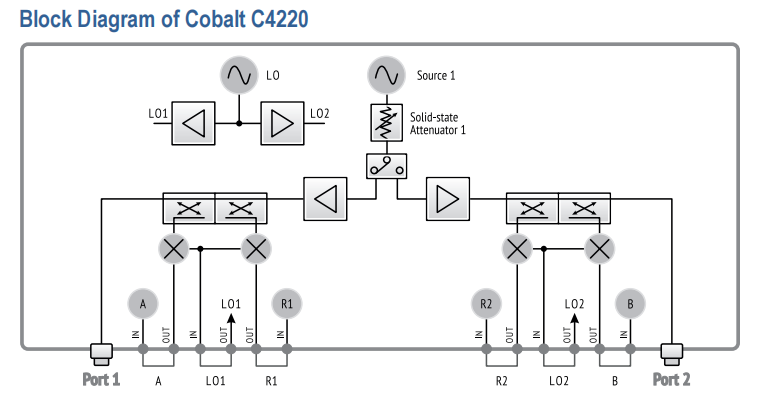

C4220 矢量网络分析仪提供业界领先的动态范围和扫描速度，以及工程师期望包含在我们的软件标准中的所有功能。该 VNA 与频率扩展器兼容，是 CobaltFx 频率扩展器系统的锚定网络分析仪。
这款“全机架”矢量网络分析仪尺寸为 17" x 17.3" x 5.5" (430 x 440 x 140 mm)，重量仅为 31 磅。 （14 公斤），可用于实验室和生产测试，无需大量空间/VNA 可通过制造测试插件集成到生产测试系统中。辅助板选项可在订购时（工厂安装）在所有 Cobalt VNA 上使用，或在以后作为附加组件使用。
C4220 VNA 包括射频测量模块和 S2 软件应用程序，该应用程序在 PC、笔记本电脑、平板电脑或 x86 板式计算机上的 Windows 或 Linux 操作系统上运行，通过 USB 接口连接到测量硬件。 S2软件可以安装在多台计算机上，共享分析仪测量模块的使用。
频率范围：100kHz至20 GHz
宽输出功率范围：-60 dBm 至 +10 dBm
动态范围：135 dB（10 Hz IF 带宽）典型值。
每点测量时间：每点 12 µs，最小典型值
16 个逻辑通道，每个通道最多 16 条迹线。
使用 LabVIEW、Python 进行自动化编程，MATLAB、.NET 等
4 端口，兼容频率扩展模块
包括时域和门控转换
夹具模拟
频率偏移模式，包括矢量混频器、校准测量
多达 500,001 个测量点
多种精密校准方法和自动校准
关键词:

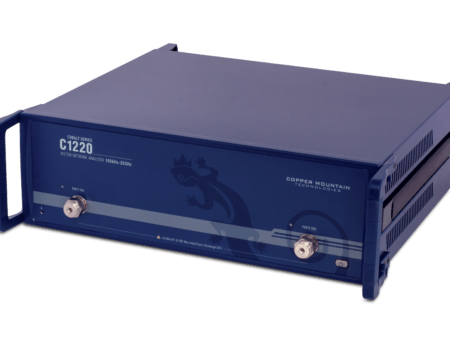

C1220 规格参数：
频率范围：100 kHz 至 20 GHz
输出功率范围：-60 dBm 至 +10 dBm
动态范围：110 dB（100 kHz 至 1 MHz），133 dB（1 MHz 至 20 GHz，典型值135 dB）
测量时间每点：12 µs，最小典型值
逻辑通道：最多16个逻辑通道，每个通道最多16个迹线
端口数量：2端口
直接访问接收机：不支持
频率扩展兼容：不支持
噪声地板：-110 dBm/Hz（100 kHz 至 1 MHz），-133 dBm/Hz（1 MHz 至 20 GHz）
损坏电平：+26 dBm
损坏直流电压：35 V
操作系统：Windows 7及更高版本
CPU频率：1.5 GHz
RAM：1 GB
接口：USB 2.0
连接器类型：USB B
电源供应：100-253 V, 50/60 Hz
功耗：110 W
尺寸：长度 430 mm，宽度 440 mm，高度 140 mm
重量：14 kg（494 oz）

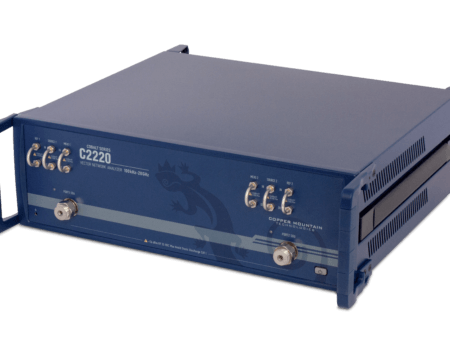

C2220 规格参数：
阻抗：50 Ohm
测试端口连接器：NMD 3.5 mm, 男头
测试端口数量：2端口
直接访问接收机：支持（源、参考和测量）
频率扩展兼容：不支持
频率范围：100 kHz 至 20.0 GHz
全频率精度：±2·10⁻⁶
频率分辨率：1 Hz
测量点数：2 至 500,001
测量带宽：1 Hz 至 1 MHz
动态范围：110 dB（100 kHz 至 1 MHz），130 dB（1 MHz 至 20 GHz，典型值135 dB）
噪声地板：-110 dBm/Hz（100 kHz 至 1 MHz），-130 dBm/Hz（1 MHz 至 20 GHz）
损坏电平：+26 dBm
损坏直流电压：35 V
操作系统：Windows 7及更高版本
CPU频率：1.5 GHz
RAM：1 GB
接口：USB 2.0
连接器类型：USB B
电源供应：100-253 V, 50/60 Hz
功耗：110 W
尺寸：长度 430 mm，宽度 440 mm，高度 140 mm
重量：14 kg（494 oz）
C4220 规格参数：
阻抗：50 Ohm
测试端口连接器：NMD 3.5 mm, 男头
测试端口数量：2端口
直接访问接收机：不支持
频率扩展兼容：支持CobaltFx（2端口）
频率范围：100 kHz 至 20.0 GHz
全频率精度：±2·10⁻⁶
频率分辨率：1 Hz
测量点数：2 至 500,001
测量带宽：1 Hz 至 1 MHz
动态范围：110 dB（100 kHz 至 1 MHz），130 dB（1 MHz 至 20 GHz，典型值135 dB）
噪声地板：-110 dBm/Hz（100 kHz 至 1 MHz），-130 dBm/Hz（1 MHz 至 20 GHz）
损坏电平：+26 dBm
损坏直流电压：35 V
操作系统：Windows 7及更高版本
CPU频率：1.5 GHz
RAM：1 GB
接口：USB 2.0
连接器类型：USB B
电源供应：100-253 V, 50/60 Hz
功耗：110 W
尺寸：长度 430 mm，宽度 440 mm，高度 140 mm
重量：14 kg（494 oz）

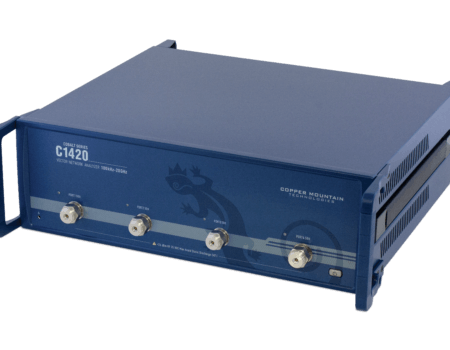

C1420 规格参数：
阻抗：50 Ohm
测试端口连接器：NMD 3.5 mm, 男头
测试端口数量：4端口
直接访问接收机：不支持
频率扩展兼容：不支持
频率范围：100 kHz 至 20.0 GHz
测量时间每点：12 µs，最小典型值
逻辑通道：最多16个逻辑通道，每个通道最多16个迹线
噪声地板：-110 dBm/Hz（100 kHz 至 1 MHz），-133 dBm/Hz（1 MHz 至 20 GHz）
损坏电平：+26 dBm
损坏直流电压：35 V
操作系统：Windows 7及更高版本
CPU频率：1.5 GHz
RAM：1 GB
接口：USB 2.0
连接器类型：USB B
电源供应：100-253 V, 50/60 Hz
功耗：110 W
尺寸：长度 430 mm，宽度 440 mm，高度 140 mm
重量：14 kg（494 oz）
C2420 规格参数：
阻抗：50 Ohm
测试端口连接器：NMD 3.5 mm, 男头
测试端口数量：4端口
直接访问接收机：支持（源、参考和测量）
频率扩展兼容：不支持
频率范围：100 kHz 至 20.0 GHz
频率范围：100 kHz 至 20.0 GHz
全频率精度：±2·10⁻⁶
频率分辨率：1 Hz
测量点数：2 至 500,001
测量带宽：1 Hz 至 1 MHz
动态范围：110 dB（100 kHz 至 1 MHz），130 dB（1 MHz 至 20 GHz，典型值135 dB）
噪声地板：-110 dBm/Hz（100 kHz 至 1 MHz），-130 dBm/Hz（1 MHz 至 20 GHz）
损坏电平：+26 dBm
损坏直流电压：35 V
操作系统：Windows 7及更高版本
CPU频率：1.5 GHz
RAM：1 GB
接口：USB 2.0
连接器类型：USB B
电源供应：100-253 V, 50/60 Hz
功耗：110 W
尺寸：长度 430 mm，宽度 440 mm，高度 140 mm
重量：14 kg（494 oz）
C4420 规格参数：
阻抗：50 Ohm
测试端口连接器：NMD 3.5 mm, 男头
测试端口数量：4端口
直接访问接收机：不支持
频率扩展兼容：支持CobaltFx（4端口）
频率范围：100 kHz 至 20.0 GHz
全频率精度：±2·10⁻⁶
频率分辨率：1 Hz
测量点数：2 至 500,001
测量带宽：1 Hz 至 1 MHz
动态范围：110 dB（100 kHz 至 1 MHz），130 dB（1 MHz 至 20 GHz，典型值135 dB）
噪声地板：-110 dBm/Hz（100 kHz 至 1 MHz），-130 dBm/Hz（1 MHz 至 20 GHz）
损坏电平：+26 dBm
损坏直流电压：35 V
操作系统：Windows 7及更高版本
CPU频率：1.5 GHz
RAM：1 GB
接口：USB 2.0
连接器类型：USB B
电源供应：100-253 V, 50/60 Hz
功耗：110 W
尺寸：长度 430 mm，宽度 440 mm，高度 140 mm
重量：14 kg（494 oz）
C4220 VNA 具有工程师期望的所有软件功能，无需额外费用。标准软件功能包括：
具有多种迹线格式的线性/对数扫描
功率扫描
时域和门控转换
频偏模式
夹具模拟（嵌入/去嵌入）
16 个独立通道，每个通道最多 16 条迹线
具有标记搜索工具和标记数学、各种转换算法以及通过/失败标准的限制测试等的标记。
LabView、Python、MATLAB、.NET 等中的测试自动化编程
CMT 的制造测试插件可将 VNA 集成到您的生产测试系统中。
数据表
步骤文件
C4220 STEP 文件（带或不带手柄）
手册
软件
S2 VNA Windows 软件 | S2 Windows 软件发行说明 | S2 VNA Linux 软件
测试自动化
编程示例 | 编程指南 | S2 LABView 驱动程序
