    PicoSource PG900 系列 USB 差分皮秒脉冲发生器
    40／60ps 转换时间 · 双通道差分 · 2.5 至 6V 可调或 200mV 固定 · 1ps 步进去偏斜 · 抖动 <3.5ps RMS
    产品简介
    PG900 是双通道差分皮秒脉冲源，干的是「用一个极快的阶跃去激励一条通路」这件事。
    两种输出方式：PG911／PG914 用内置阶跃恢复二极管（SRD），转换时间 <60ps、幅度 2.5 至 6V 可调；
    PG912／PG914 用外部隧道二极管脉冲头，转换时间 <40ps、幅度 200mV 固定。
    前者幅度大、适合激励无源网络；
    后者更快、适合半导体与高速互连。
    差分是它的关键：两路输出可在 1ps 步进内做去偏斜（SRD 达 2ns 范围、隧道二极管 200ps）。
    做差分 TDR／TDT、共模与差模分离、串扰定位时，两路的时延对齐精度直接决定测量能否成立。
    抖动 3.0ps RMS 典型、3.5ps 最大（相对外部触发），脉宽 200ns 至 4µs，内部时钟 1µs 至 1s。
    典型搭配是 PicoScope 9300 采样示波器：脉冲源打激励，9300 收响应，一套做完 TDR／TDT、频谱平坦度、时序与串扰。
    边界：输出幅度固定档与可调档分属不同型号，PG912 只有 200mV 固定幅度；
    隧道二极管脉冲头是外置的（N(m) 接口、每个 80 × 28 × 25mm／125g），要单独摆放靠近 DUT；
    脉冲宽度与占空比有限制（2.5–4V 时占空比 ≤50%，更高幅度 ≤20%）；
    质保 3 年。
    Pico Technology 将 PG900 定位为「USB 差分皮秒脉冲发生器」，用 SRD 与隧道二极管两种输出覆盖从无源网络激励到半导体与千兆互连测试，常与 9300 采样示波器配套。
    核心参数
    • 型号：PG911（SRD 输出）、PG912（隧道二极管输出）、PG914（两种都有）
    • 输出通道：双通道，可差分或独立
    • 转换时间：SRD：<60ps（smooth）／<50ps（fast）；隧道二极管头：<40ps（10%–90%）
    • 输出幅度：SRD：2.5 至 6V 可调，10mV 步进，±10%；隧道二极管：200mV 固定，±25%
    • 输出阻抗与接头：50Ω；SRD 为 SMA(f)，隧道二极管头为 N(m)
    • 去偏斜：SRD：±1ns 范围、1ps 步进（全程 2ns）；隧道二极管：≥200ps 范围、1ps 步进
    • 脉宽：200ns 至 4µs，±10% ±50ns 可调
    • 抖动：相对外部触发 3.0ps RMS 典型／3.5ps RMS 最大；脉宽抖动 <150ppm RMS
    • 内部时钟：1µs 至 1s，±100ppm ±10ns
    • 外部触发：50Ω SMA(f)，1GHz 带宽，电平 −1 至 +1V（1mV 步进）
    • 后触发延迟：固定 42ns ±2ns，可捕获脉冲前沿
    • 接口：USB 控制；外部触发输入／输出
    • 质保：3 年
    功能特性
    • 两种脉冲源覆盖不同需求
    SRD 输出 <60ps、2.5–6V，能量够大，适合激励电缆、滤波器、天线等无源网络；
    隧道二极管头 <40ps、200mV，边沿更快，适合半导体器件与千兆互连。
    • 双通道差分与 1ps 去偏斜
    两路输出可在 1ps 步进内对齐，SRD 覆盖 ±1ns（全程 2ns）、隧道二极管 ≥200ps。
    差分 TDR／TDT 与串扰测量靠这个精度。
    • <40ps 转换时间：隧道二极管头的 40ps 边沿对应几十 GHz 的频谱成分，一次阶跃就能激励整个通路，不必逐频点扫。
    • 3ps 级触发抖动
    相对外部触发 3.0ps RMS 典型。
    与采样示波器配合做平均时，抖动是本底误差的主项，这一项决定了 TDR 波形能分辨多细的不连续。
    • 可调脉宽与内部时钟
    脉宽 200ns 至 4µs，内部时钟 1µs 至 1s，可自主循环输出；
    也可由外部触发单次或按事件触发。
    • 固定 42ns 后触发延迟：触发到脉冲前沿固定 42ns ±2ns，给采样示波器留出预触发窗口，脉冲前沿不会被切掉。
    • 外部触发输入：1GHz 带宽、−1 至 +1V 电平可设（1mV 步进）、最小可识别脉宽 500ps（100mV 峰峰值），能跟随大部分系统时钟。
    • 与 9300 采样示波器配套：Pico 明确推荐与 PicoScope 9300 20GHz 采样示波器组合，做 TDR／TDT、频谱平坦度、时序与串扰测量。

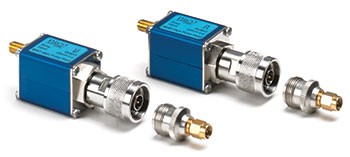

    • 小体积脉冲头：隧道二极管脉冲头每个 80 × 28 × 25mm、125g，可贴近被测件摆放，减少连接电缆带来的畸变。
    • 3 年质保：整机 3 年质保。
    应用场景
    • TDR／TDT 网络与匹配分析：阶跃激励加采样接收，测阻抗不连续、连接器、背板与电缆的传输特性。
    • 半导体器件与高速互连：40ps 边沿测器件开关时间、结电容效应与互连带宽。
    • 频谱与平坦度测量：脉冲的宽频谱一次激励，配合 FFT 看通带平坦度与谐振。
    • 时序、抖动与串扰：差分双通道做共模／差模分离，定位串扰耦合路径与时延偏差。
    • 雷达与脉冲系统：皮秒级脉冲源做发射链路激励与接收链路响应测试。
    • 采样示波器校准：已知边沿的阶跃信号用于验证采样示波器的上升时间与带宽。
    • 教学与科研：皮秒脉冲产生与传输线效应演示。
    资源下载
    以上内容与指标均取自Pico Technology（比克科技）（Pico Technology）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    Pico Technology Ltd. · onetest 仪器资源库





    Pico Technology（比克科技） Pico Technology
    PicoSource PG900 系列 USB 差分皮秒脉冲发生器 详细指标
    40／60ps 转换时间 · 双通道差分 · 2.5 至 6V 可调或 200mV 固定 · 1ps 步进去偏斜 · 抖动 <3.5ps RMS
    详细指标
    指标取自 Pico Technology 官网 PicoSource PG900 系列规格页；SRD 输出与隧道二极管脉冲头输出分列，PG914 同时具备两种输出。
    型号与输出配置
    • PG911：内置阶跃恢复二极管（SRD）双通道输出 · <60ps · 2.5 至 6V 可调 · SMA(f)
    • PG912：外部隧道二极管脉冲头双通道输出 · <40ps · 200mV 固定 · N(m)
    • PG914：同时具备 SRD 输出与隧道二极管脉冲头输出
    SRD 脉冲输出（PG911／PG914）
    • 输出极性：正向（快沿）与负向
    • 输出阻抗：50Ω
    • 输出接头：SMA(f)
    • 输出幅度：2.5 至 6V 可调，10mV 步进
    • 输出精度：±10%
    • 幅度限值：2.5 至 6V，100mV 步进可设
    • 占空比限制：2.5 至 4V 幅度时 ≤50%；更高幅度 ≤20%
    • 差分去偏斜：1ps 步进，2ns 范围
    • 转换时间：smooth 模式 <60ps（10%–90%）；fast 模式 <50ps（负向）

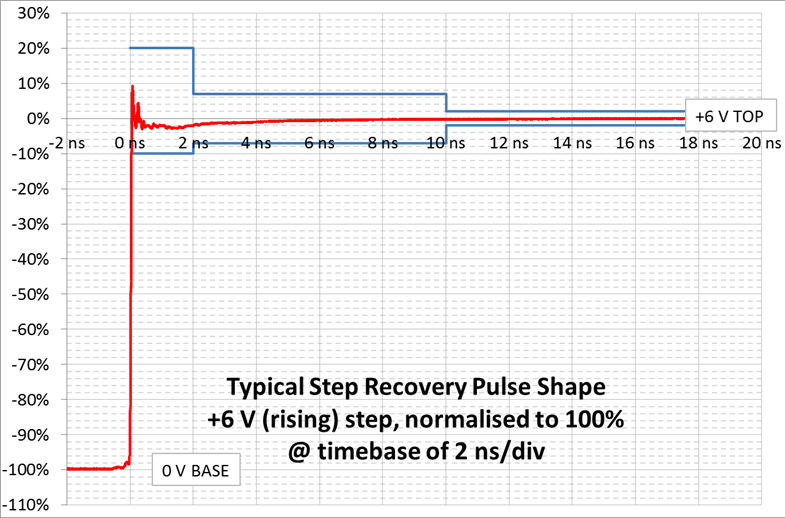

    • 脉冲失真：前 2ns <(+20%, −10%)，至 10ns <±7%
    • 后沿转换时间：<8ns（10%–90%）
    隧道二极管脉冲头输出（PG912／PG914）
    • 脉冲头型号：PS9040 正向（快沿）、PS9041 负向（快降）
    • 输出幅度：固定 200mV；精度 ±25%
    • 输出阻抗：50Ω ±2Ω
    • 输出接头：N(m)
    • 差分去偏斜：1ps 步进，范围 ≥200ps
    • 转换时间：<40ps（10%–90%）

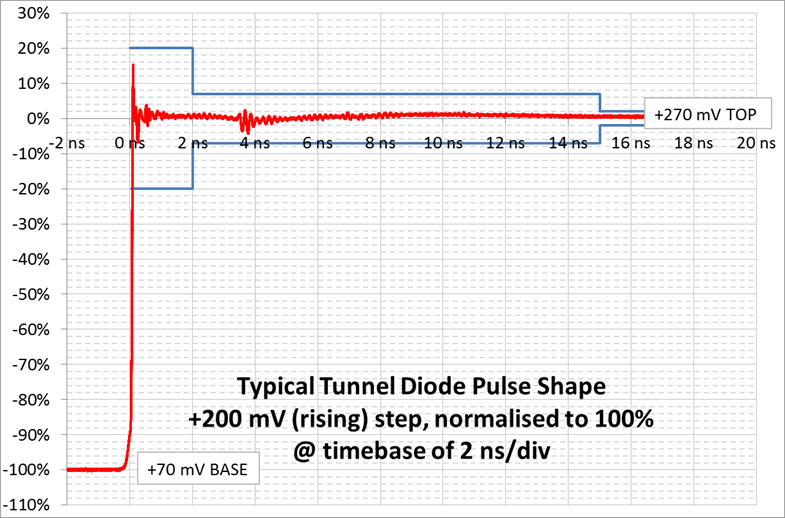

    • 脉冲失真：前 2ns <±20%，至 15ns <±7%，其后 <±2%
    • 后沿转换时间：<8ns（10%–90%）
    • 脉冲头尺寸／重量：80 × 28 × 25mm／125g（每个）
    脉冲时序
    • 触发源：外部输入、手动单次或内部时钟
    • 抖动（相对前沿）：3.0ps RMS 典型，3.5ps RMS 最大
    • 后触发延迟：固定 42ns ±2ns，可捕获脉冲前沿
    • 脉宽与精度：200ns 至 4µs，±10% ±50ns，用户可调
    • 脉宽抖动：<150ppm 宽度 RMS
    • 外部触发保持时间：1µs 至 1.3ms，200ns 步进
    • 内部时钟周期：1µs 至 1s，±100ppm ±10ns
    外部触发输入
    • 阻抗：50Ω ±1%
    • 接头：SMA(f)
    • 最大输入电平：+16dBm，或 ±2V DC／AC 峰值
    • 带宽：1GHz，DC 耦合
    • 触发极性：上升沿或下降沿可选
    • 触发电平：−1V 至 +1V，1mV 步进
    • 灵敏度：DC 至 100MHz <50mV 峰峰值，随频率线性下降
    • 最小可识别脉宽：100mV 峰峰值时 500ps
    随机附件与质保
    • SRD 输出附件：−20dB、10GHz SMA(m-f) 衰减器
    • 隧道二极管附件：N(f) 转 SMA(m) 转接器（随脉冲头）
    • 质保：3 年
    型号与选件
    • 脉冲头：PS9040 正向隧道二极管脉冲头、PS9041 负向隧道二极管脉冲头
    • 衰减器：−20dB 10GHz SMA(m-f) 衰减器（随 SRD 输出）
    • 转接器：N(f) 转 SMA(m) 转接器（随隧道二极管头）
    • 配套仪器：PicoScope 9300 系列 20GHz 采样示波器
    资源下载
    以上规格取自 Pico Technology 官网 PicoSource PG900 系列规格页；转换时间、抖动与失真为厂家标称值，SRD 与隧道二极管输出分别标定。
