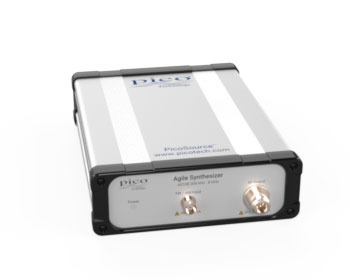

USB 供电和控制可选内部/外部 10 MHz 参考坚固的铝结构可编程频率步进便携式本振源相位连续频率扫描 (LFM)直接通过 PC 或自供电 USB 集线器操作多个设备包括易于安装和操作的 GUI高速内部和外部脉冲调制高达 40 GHz 的高速切换可轻松针对 ATE 应用进行编程可针对独特需求进行定制
频率范围：1MHz至 6 GHz功率输出：-70 至 +15 dBm相位噪声：-110dBc@1GHz@10kHz连接器：N
300 kHz 至 8 GHz 运行–15 dBm 至 +15 dBm 动态范围快速 55 μs 频率稳定时间达到 10 ppm快速幅度稳定：< 25 μs 至 1 dB，< 200 μs 至 0.1 dB扫描、跳跃和频率和电平列表或相位和电平列表1 GHz 和 10 kHz 偏移时的典型相位噪声为 −100 dBc/Hz
同厂商产品
频率范围：300kHz至8GHz-20至+17 dBm 输出• 45 µs 稳定时间• 0.1 Hz分辨率• FM 和AM 调制• 30 dB 幅度控制• PLL 锁定警报• ALC 锁定警报• 4 GHz 时-90 dBc/Hz 相位噪声• DLL 库支持的用户应用程序
频率范围：300kHz至6GHz动态范：118dBTRL/TRM、触发时保存、参考平面扩展、解嵌、时域、P1dB、AM-PM、触发扫描、CW（时间）扫描、CW 和频率扫描信号发生器模式
频率范围：300kHz至8GHz动态范：124dBTRL/TRM、触发时保存、参考平面扩展、解嵌、时域、P1dB、AM-PM、触发扫描、CW（时间）扫描、CW 和频率扫描信号发生器模式
LA19-15-04 300kHz至8GHz USB模块式模拟信号发生器|LA Techniques Ltd (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

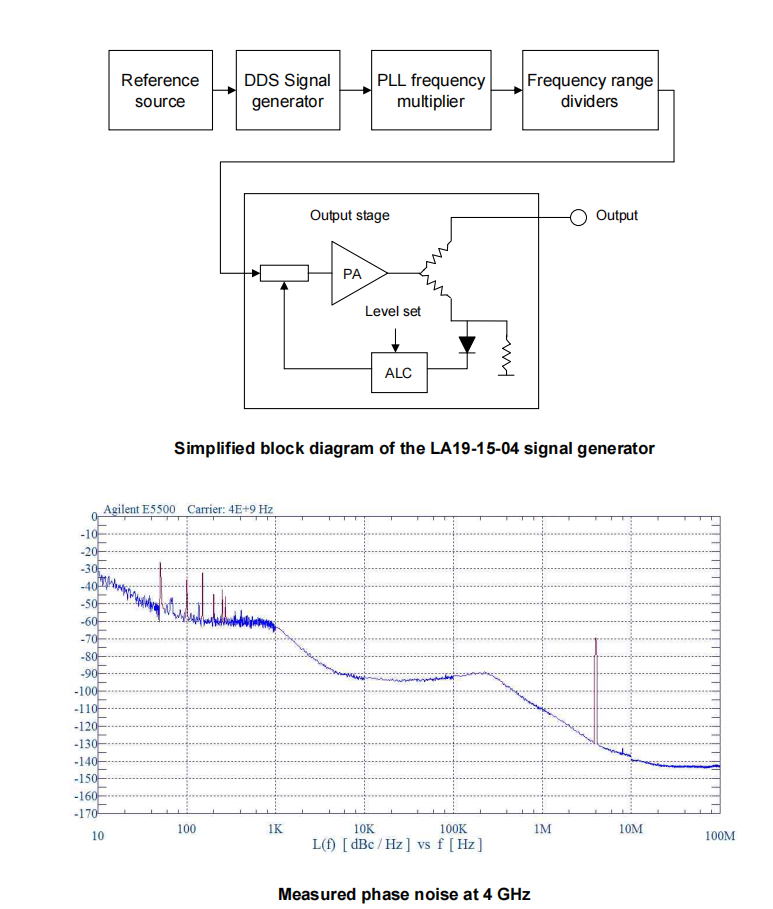

我们提供能够运行至 8 GHz 的数十年信号发生器。我们新型多功能且经济实惠的 LA19-15-04 仪器的工作频率为 300 kHz 至 8 GHz，步长为亚赫兹，对于任何大小的调谐步长，10 ppm 的稳定时间为 45 us。它提供 0.1 Hz 分辨率、+17 dBm 输出和 30 dB 幅度控制。支持线性和任意（列表）频率和幅度扫描。
此外，复杂（相位和幅度）扫描模式可以模拟 QPSK 等调制方案。还支持外部 FM 和 AM 调制。
LA19-15-04 现已上市。在此处下载数据表
频率范围：300kHz至8GHz
-20至+17 dBm 输出
• 45 µs 稳定时间
• 0.1 Hz分辨率
• FM 和AM 调制
• 30 dB 幅度控制
• PLL 锁定警报
• ALC 锁定警报
• 4 GHz 时-90 dBc/Hz 相位噪声
• DLL 库支持的用户应用程序
关键词:
| LA19-15-04 Specification | ||||
| Parameter | Units | Min | Typ | Max |
| Frequency range | MHz | 0.3 | - | 8192 |
| Resolution (Freq>4 GHz) | Hz | 20 | - | - |
| Resolution (Freq<4 GHz)⁵ | Hz | 10 | - | |
| Maximum output power | dBm | +15 | +17 | - |
| Minimum output power | dBm | - | -20 | -15 |
| Frequency settling time (within 10ppm) | μs | - | 40 | 45 |
| Phase noise at 10 kHz offset2 GHz 4 GHz 8 GHz | dBc/Hz dBc/Hz dBc/Hz | -96 -90 -85 | -94 -88 -83 | |
| Harmonics1 | dBc | - | -26 | -20 |
| Sub-harmonics1 | dBc | - | -46 | -40 |
| Spurious | dBc | - | -60 | -50 |
| Internal reference stability | ppm | - | - | 2.5 |
| Internal reference accuracy² | ppm | - | - | 1.5 |
| Internal 10 MHz reference output4 | dBm | -3 | 0 | +3 |
| External 10 MHz reference input⁴ | dBm | -6 | 0 | +6 |
| External reference lock range | ppm | -8 | - | +8 |
| Trigger input threshold voltage | V | 0.5 | 1.4 | 2.5 |
| Trigger output voltage low/high level | V | 0/3.6 | - | 0.5/5.2 |
| Trigger output rise and fall times⁶ | NS | - | - | 40 |
| External AM and FM modulation frequency response bandwidth | kHz | dc | - | 10 |
| Case dimensions (WxDxH) | mm | 173x232x56 | ||
Mains power supply requirements | VAC VA | 85 15 | - | 250 20 |
| Operating case temperature range | ℃ | 0 | +45 | |
| Programming interface | USB | |||
