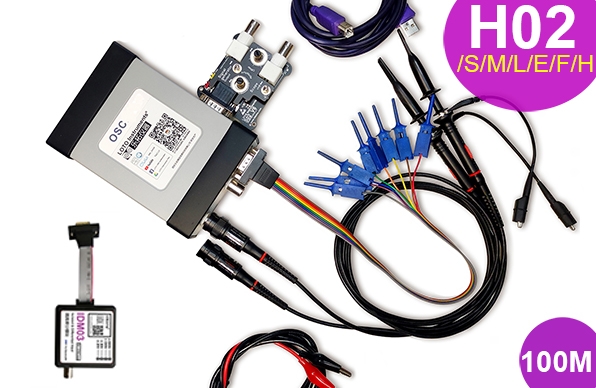

OSCH02系列 100MHz带宽 2通道 USB示波器 250MS/s|洛拓LOTO

OSCH02为Windows示波器主机，等效采样率为1G S/s，最高实时采样率250MS/s，带宽100M Hz，2通道，存储深度为128K~250M字节，可扩展功能模块。

同厂商产品

PicoScope 4444 20MHz四通道高分辨率差分 USB 示波器

4 个全差分高阻抗输入20MHz带宽灵活的 12 位和 14 位分辨率256 MS深存储器抑制共模噪声智能探头和夹具接口毫伏至 50 V 低压探头适用于电源测量应用的 1000 V CAT III 电压和电流探头

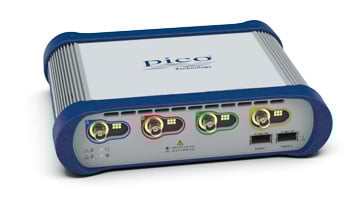

PicoScope 6000E 系列 0.3/0.5/0.75/1/3GHz 四/八通道超深内存、高性能示波器和 MSO|Pico

300MHz 、 500MHz、 750MHz 、1GHz、3 GHz带宽8 位至 12 位 FlexRes® ADC可选择 4 个（高达 3 GHz）或 8 个（高达 500 MHz）模拟通道支持多达 16 个数字 MSO 通道5 GS/s 下的捕获时间为 200 毫秒PicoScope 6428E-D 高达 10 GS/s高达 4 GS 捕获内存50 MHz 200 MS/s 14 位 AWG每秒 300 000 个波形更新率包含 PicoScope、PicoLog® 和 PicoSDK® 软件包含 38 个串行协议解码器/分析器模板极限测试和用户可定义的操作波形的高分辨率时间戳每次采集超过一千万个 DeepMeasure™ 结果高级触发：边沿、窗口、脉冲宽度、窗口脉冲宽度、电平下降、窗口下降、间隔、欠幅、上升/下降时间和逻辑

PicoScope 5000系列 60/100/200MHz 二/四通道FlexRes ®示波器|Pico (在产)

FlexRes 8 至 16 位硬件分辨率

60、100、 200 MHz 的模拟带宽

8 位分辨率下 1 GS/s 采样

16 位分辨率下 62.5 MS/s 采样

高达 512 MS 捕获内存

MSO 型号上有 16 个数字通道

每秒 130 000 个波形

内置任意波形发生器

超过 38 个串行解码协议作为标准

高达 200 MHz 的频谱分析仪

参考价格： 1365美元至3605美元

厂家：Pico Technology|比克科技（收录12个产品）

产地：英国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

灵活分辨率 USB 示波器

FlexRes 8 至 16 位硬件分辨率
高达 200 MHz 的模拟带宽
8 位分辨率下 1 GS/s 采样
16 位分辨率下 62.5 MS/s 采样
高达 512 MS 捕获内存
MSO 型号上有 16 个数字通道
每秒 130 000 个波形
内置任意波形发生器
超过 38 个串行解码协议作为标准
高达 200 MHz 的频谱分析仪

当今的电子设计采用多种信号类型：模拟、数字、串行（高速和低速）、并行、音频、视频、配电等。所有这些都需要进行调试、测量和验证，以确保被测设备正常运行并符合规格。

为了处理各种信号类型，PicoScope 5000D FlexRes 硬件在输入通道上采用不同时间交错和并行组合的多个高分辨率 ADC，以将 8 位采样率优化至 1 GS/s，将分辨率优化至 16 位62.5 MS/s 或两者之间的其他组合 - 您可以根据每次测量的要求选择最合适的硬件分辨率。

提供 2 通道和 4 通道型号，均采用 SuperSpeed USB 3.0 连接，可快速保存波形，同时保持与旧 USB 标准的兼容性。 PicoSDK ®软件开发套件支持以高达 125 MS/s 的速率连续流式传输到主机。该产品体积小、重量轻，并且采用低功耗无风扇设计，运行安静。

在免费且定期更新的 PicoScope 软件的支持下，PicoScope 5000D 系列为许多应用（包括设计、研究、测试、教育、服务和维修）提供了理想的、经济高效的软件包。

什么是 FlexRes？

Pico FlexRes 灵活分辨率示波器允许您重新配置示波器硬件以提高采样率或分辨率。这意味着您可以将硬件重新配置为用于查看数字信号的快速 (1 GS/s) 8 位示波器，或用于音频工作和其他模拟应用的高分辨率 16 位示波器。无论您是捕获和解码快速数字信号还是寻找敏感模拟信号中的失真，FlexRes 示波器都是您的答案。

深度捕捉记忆

PicoScope 5000D 系列示波器具有 128 至 5.12 亿个样本的波形捕获存储器，比传统台式示波器大很多倍。深存储器能够以最大采样速度捕获长持续时间波形。事实上，PicoScope 5000D 系列可以捕获超过 500 ms 长且分辨率为 1 ns 的波形。相比之下，具有 10 兆样本内存的示波器捕获的相同 500 ms 波形的分辨率仅为 50 ns。

深层内存在其他方面也很有用：PicoScope 允许您将捕获内存划分为多个段，最多可达 10 000 个。您可以设置一个触发条件，在每个段中存储单独的捕获，只需很少的时间捕获之间的死区时间为 1 µs。获取数据后，您可以一次浏览内存一段，直到找到您要查找的事件。其中包含强大的工具，可让您管理和检查所有这些数据。除了模板极限测试和色彩余辉模式等功能外，PicoScope 软件还使您能够将波形放大数百万倍。缩放概览窗口允许您轻松控制缩放区域的大小和位置。

DeepMeasure TM 、串行解码和硬件加速等其他工具与深度内存配合使用，使 PicoScope 5000D 系列成为市场上功能最强大的示波器之一。

混合信号模型

PicoScope 5000D MSO 型号在 2 或 4 个模拟通道中添加了 16 个数字通道，使您能够准确地对模拟和数字通道进行时间关联。数字通道可以分组并显示为总线，每个总线值以十六进制、二进制或十进制或电平（用于 DAC 测试）显示。您可以在模拟和数字通道上设置高级触发器。数字通道还可用作串行解码器的源，提供多达 20 个数据通道，例如同时解码多个 SPI、I²C、CAN 总线、LIN 总线和 FlexRay 信号。

任意波形和函数发生器

所有 PicoScope 5000D 设备均具有内置 14 位 200 MS/s 任意波形发生器 (AWG)。您可以使用内置编辑器创建和调整任意波形，从现有示波器迹线导入它们，或从电子表格加载波形。

AWG 还可以充当函数发生器，提供一系列标准输出信号，包括正弦波、方波、三角波、直流电平、白噪声和 PRBS。除了设置电平、偏移和频率的基本控件外，更高级的控件允许您扫描一定范围的频率。

与频谱峰值保持选项相结合，这成为测试放大器和滤波器响应的强大工具。触发工具允许您在满足各种条件（例如示波器触发或模板限制测试失败）时输出一个或多个波形周期。

软件开发套件 - 编写您自己的应用程序

软件开发套件 (SDK) 允许您编写自己的软件，并包含适用于 Microsoft Windows、Apple Mac (macOS) 和 Linux（包括 Raspberry Pi 和 BeagleBone）的驱动程序。

示例代码展示了如何与第三方软件包（例如 Microsoft Excel、National Instruments LabVIEW 和 MathWorks MATLAB）连接。

还有一个活跃的 PicoScope 用户社区，他们在 Pico 论坛和 picotech.com 网站的 PicoApps 部分上共享代码和应用程序。对面显示的频率响应分析器是最流行的第三方应用程序之一。

IEPE信号调节器

一种将集成电子压电传感器连接到数据采集系统的简单而紧凑的方式，为行业标准 IEPE 应变计、压力传感器、加速度计和麦克风提供轻松连接。

了解更多

标配高端功能

高带宽、高采样率

尽管尺寸紧凑且成本低廉，但性能丝毫不受影响，带宽高达 200 MHz。该带宽与 1 GS/s 的实时采样率相匹配，可以详细显示高频。 PicoScope 5000 系列示波器的实时采样率是输入带宽的五倍，能够很好地捕获高频信号细节。对于重复信号，通过使用等效时间采样 (ETS) 模式，最大有效采样率可提高至 10 GS/s。

串行总线解码与分析

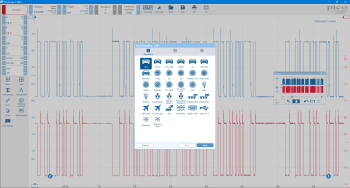

凭借其深存储器，PicoScope 5000D 系列可以解码 1-Wire、 ARINC 429、 CAN 和 CAN FD、CAN J1939、 DALI、DCC、DMX512、以太网 10Base-T 和以太网 100Base-TX、 FlexRay、 I²C、I²S、I3C、LIN、曼彻斯特、MIL-STD-1553、Modbus (ASCII / RTU)、并行、PMBus、PS/2、正交、SBS 数据、 SENT 快/慢、SMBus、SBS 数据、 SPI -MISO/MOSI、SDI-SDIO、 UART (RS-232 / RS-422 / RS-485)、USB、正交和并行总线协议数据为标准配置，更多协议正在开发中，将来可通过免费软件升级提供。

解码可帮助您了解设计中发生的情况，从而识别编程和时序错误并检查其他信号完整性问题。

时序分析工具有助于显示每个设计元素的性能，识别需要改进的设计部分以优化整体系统性能。

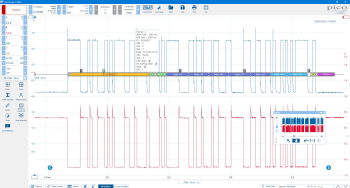

图形格式以时序图格式显示解码数据（十六进制、二进制、十进制或 ASCII），位于公共时间轴上的波形下方，错误帧标记为红色。您可以放大这些帧来调查噪声或失真，并且每个数据包字段都分配有不同的颜色，因此数据易于读取。

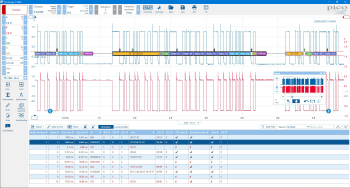

表格格式显示解码帧的列表，包括数据以及所有标志和标识符。您可以设置过滤条件以仅显示您感兴趣的框架或搜索具有指定属性的框架。统计选项显示有关物理层的更多详细信息，例如帧时间和电压电平。 PicoScope 还可以导入电子表格，将数据解码为用户定义的文本字符串。

有关串行总线解码和分析的更多信息

深度测量

一种波形，数百万次测量

波形脉冲和周期的测量是验证电气和电子设备性能的关键。

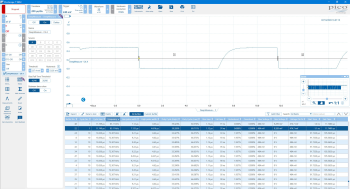

DeepMeasure 在每次触发采集时可自动测量多达一百万个波形周期的重要波形参数。结果可以轻松排序、分析并与波形显示相关联。

有关 DeepMeasure 的更多信息

波形缓冲器和导航器

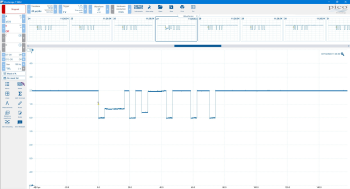

您曾经在波形上发现过毛刺，但当您停止示波器时它已经消失了吗？有了 PicoScope，您不再需要担心丢失故障或其他瞬态事件。 PicoScope 可以在其循环波形缓冲区中存储最后一万个示波器波形或频谱图。

缓冲区导航器提供了一种有效的方式来导航和搜索捕获的波形，有效地让您倒转时间。

模板极限测试

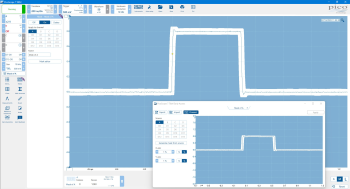

模板极限测试允许您将实时信号与已知的良好信号进行比较，并且专为生产和调试环境而设计。

只需捕获已知的良好信号，在其周围绘制掩模，然后连接被测系统即可。 PicoScope 将检查模板违规并执行通过/失败测试、捕获间歇性毛刺，并可以在测量窗口中显示失败计数和其他统计数据。

使用缓冲区导航器查找违反模板的波形。

在这种情况下，缓冲区中已捕获 10 000 个波形。通过在导航器中选择“通道 A 上的模板失败”，可以轻松找到其中一个违反模板的波形。

有关模板极限测试的更多信息

先进的数字触发

PicoScope 5000D 系列提供了一套业界领先的高级触发器，包括脉冲宽度、矮脉冲、窗口和压差。

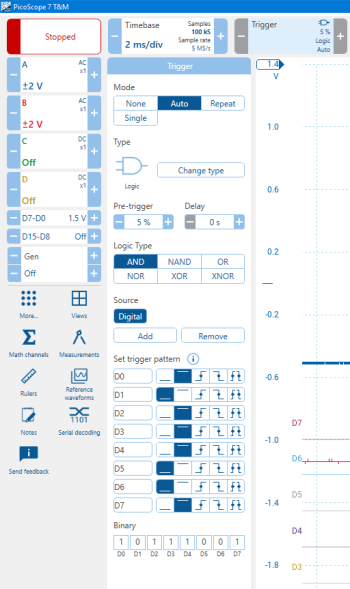

MSO 型号上提供的数字触发器允许您在 16 个数字输入中的任何一个或全部与用户定义的模式匹配时触发示波器。您可以单独指定每个通道的条件，或使用十六进制或二进制值一次为所有通道设置模式。您还可以使用逻辑触发将数字触发与任何模拟输入上的边沿或窗口触发相结合，例如触发时钟并行总线中的数据值。

数字触发架构

大多数数字示波器仍然使用基于比较器的模拟触发架构。这会导致无法始终校准的时间和幅度误差，并且通常会限制高带宽下的触发灵敏度。

1991 年，Pico 率先使用实际数字化数据进行全数字触发。该技术减少了触发误差，使我们的示波器即使在全带宽下也能触发最小的信号。可以以高精度和分辨率设置触发电平和迟滞。

数字触发提供的低于 1 µs 的重新准备延迟与分段存储器一起，允许在 10 ms 突发中捕获多达 10 000 个波形。

在 PicoScope 5000D MSO 型号上，数字通道可用于通过布尔运算符形成逻辑触发器。

有关高级数字触发的更多信息

FFT频谱分析仪

频谱视图绘制了幅度与频率的关系图，非常适合查找信号中的噪声、串扰或失真。 PicoScope 中的频谱分析仪属于快速傅里叶变换 (FFT) 类型，与传统的扫频频谱分析仪不同，它可以显示单个非重复波形的频谱。

全方位的设置使您可以控制频谱带的数量（FFT bin）、窗口类型、缩放（包括对数/对数）和显示模式（瞬时、平均或峰值保持）。

您可以在同一数据的示波器视图旁边显示多个频谱视图。可以将一整套自动频域测量添加到显示屏中，包括 THD、THD+N、SNR、SINAD 和 IMD。模板极限测试可以应用于频谱，您甚至可以结合使用 AWG 和频谱模式来执行扫频标量网络分析。

有关 FFT 频谱分析仪的更多信息

关键词:

PicoScope 5000 系列示波器规格

模型	PicoScope示波器
带宽 (–3 dB)	60兆赫		100兆赫		200兆赫
2通道	5242D	5242D MSO	5243D	5243D MSO	5244D	5244D MSO
4通道	5442D	5442D MSO	5443D	5443D MSO	5444D	5444D MSO

示波器 - 垂直
输入类型	单端 BNC 连接器
带宽 (–3 dB)	60兆赫	100兆赫[1]	200兆赫[1]
上升时间（计算得出）	5.8纳秒	3.5纳秒[1]	1.75 纳秒[1]
带宽限制器	20 MHz，可选
垂直分辨率[2]	8、12、14、15 或 16 位
LSB 大小[2]（量化步长）	8 位模式：< 输入范围的 0.6% 12 位模式：< 输入范围的 0.04% 14 位模式：< 输入范围的 0.01% 15 位模式：< 输入范围的 0.005% 16 位模式：< 输入范围的 0.0025%
增强的垂直分辨率	硬件分辨率+4位
输入范围	±10 mV 至 ±20 V 满量程，11 个范围
输入灵敏度	2 mV/格至 4 V/格（10 个垂直格）
输入耦合	交流/直流
输入特性	1兆欧±1%\|\| 14±1pF
增益精度	12 至 16 位模式：信号的 ±0.5% ±1 LSB [3] 8 位模式：信号的 ±2% ±1 LSB [3]
偏置精度	±500 µV ±满量程的 1% [3] 通过使用 PicoScope 软件中的“零偏移”功能可以提高偏移精度。
模拟偏移范围（垂直位置调整）	±250 mV（10、20、50、100、200 mV 量程）、 ±2.5 V（500 mV、1 V、2 V 量程）、 ±20 V（5、10、20 V 量程）
模拟偏置控制精度	±0.5% 偏置设置，除了基本直流偏置精度之外
过压保护	±100V（直流+交流峰值）

[1]在 16 位模式下，带宽减少至 60 MHz，上升时间增加至 5.8 ns。
[2]在 ±20 mV 范围内，在 14 至 16 位模式下，硬件分辨率降低 1 位。在 ±10 mV 范围内，硬件分辨率在 12 位模式下降低 1 位，在 14 至 16 位模式下降低 2 位。
[3]预热 1 小时后温度在 15 至 30 °C 之间。

垂直（数字通道） – 仅限 D MSO 型号
输入通道	16 个通道（2 个端口，每个端口 8 个通道）
输入连接器	2.54 毫米间距，10 x 2 路连接器
最大输入频率	100兆赫（200兆比特/秒）
最小可检测脉冲宽度	5纳秒
输入阻抗	200kΩ±2%\|\| 8pF±2pF
输入动态范围	±20V
阈值范围	±5V
阈值分组	两个独立的阈值控制。端口0：D0至D7，端口1：D8至D15
阈值选择	TTL、CMOS、ECL、PECL、用户自定义
阈值精度	< ±350 mV，包括迟滞
阈值迟滞	<±250毫伏
最小输入电压摆幅	500 mV 峰峰值
通道间偏差	2 纳秒，典型值
最小输入转换速率	10V/微秒
过压保护	±50 V（直流+交流峰值）

水平的
最大限度。采样率任意 1 个通道任意 2 个通道任意 3 或 4 个通道 4 个以上通道	8 位模式1 GS/s500 MS/s250 MS/s125 MS/s12 位模式500 MS/s250 MS/s125 MS/s62.5 MS/s14 位模式125 MS/s125 MS/s125 MS/s62.5 MS/s15 位模式[4]125 MS/s125 MS/s16 位模式[4]62.5 MS/s“通道”是指任何模拟通道或 8 位数字端口 [4]任意数量的 8 位数字端口可以在 15 位和 16 位模式下使用，而不影响最大采样率
最大等效采样率（重复信号；仅限 8 位模式、ETS 模式）	2.5GS/秒	5GS/秒	10GS/秒
最大采样率（连续 USB 流式传输到 PC 内存）[5]	USB 3，使用 PicoScope 软件：15 至 20 MS/s USB 3，使用 PicoSDK：125 MS/s（8 位）或 62.5 MS/s（12 至 16 位模式） USB 2，使用 PicoScope 软件：8 至 10 MS/s USB 2，使用 PicoSDK：~30 MS/s（8 位）或~15 MS/s（12 至 16 位模式）
时基范围（实时）	1 ns/div 至 5000 s/div，39 个量程
最快时基 ( ETS )	500 皮秒/格	200 皮秒/格	100 皮秒/格
缓冲存储器[6]（8 位模式）	128 女士	256 女士	512 女士
缓冲存储器[6]（≥ 12 位模式）	64 女士	128 女士	256 女士
缓冲存储器[7]（连续流）	PicoScope 软件中为 100 MS
波形缓冲区（段数）	PicoScope 软件中的 10 000 个
使用 PicoSDK（8 位模式）时的波形缓冲区（段数）	250 000	50万	1 000 000
使用 PicoSDK 时的波形缓冲区（段数）（12 至 16 位模式）	125 000	250 000	50万
初始时基精度	±50 ppm (0.005%)	±2 ppm (0.0002%)	±2 ppm (0.0002%)
时基漂移	±5 ppm/年	±1 ppm/年	±1 ppm/年
样本抖动	3 ps RMS，典型值
ADC采样	在所有启用的通道上同时进行

[5]在启用的通道之间共享，取决于 PC，可用采样率因分辨率而异。
[6]在启用的通道之间共享。
[7]使用 PicoSDK 时，驱动程序缓冲最多可用的 PC 内存。捕获持续时间没有限制。

动态性能（典型；模拟通道）
相声	优于 400:1 直至全带宽（相等电压范围）
谐波失真	8 位模式：100 kHz 满量程输入时为 −60 dB。 12 位模式或更高：100 kHz 满量程输入时为 −70 dB
SFDR	8 至 12 位模式：100 kHz 满量程输入时为 60 dB。 14 至 16 位模式：100 kHz 满量程输入时为 70 dB。
噪声（在最敏感范围内）	8 位模式：120 μV RMS 12 位模式：110 μV RMS 14 位模式：100 μV RMS 15 位模式：85 μV RMS 16 位模式：70 μV RMS
带宽平坦度	(+0.3 dB, –3 dB) 从直流到全带宽

触发（主要规格）
来源	模拟通道，加上：MSO 型号：数字 D0 至 D15。其他型号：外部触发器。
触发方式	无、自动、重复、单次、快速（分段记忆）。
高级触发类型（模拟通道）	边沿、窗口、脉冲宽度、窗口脉冲宽度、压差、窗口压差、间隔、欠幅、逻辑。
触发类型（模拟通道、ETS）	上升沿或下降沿 ETS 触发仅适用于 ChA、8 位模式。
触发灵敏度（模拟通道）	数字触发在示波器的全带宽范围内提供 1 LSB 精度。
触发灵敏度（模拟通道、ETS）	全带宽：典型值 10 mV 峰峰值
触发类型（数字输入）	仅限 MSO 型号：边沿、脉冲宽度、压差、间隔、逻辑、模式、混合信号。
最大预触发捕获	高达捕获大小的 100%。
最大后触发延迟	0 至 40 亿个样本，可按 1 个样本步长设置（最快时基上的延迟范围为 0 – 4 秒，步长为 1 ns）
触发重新准备时间	8 位模式，典型值：最快时基上为 1 μs 8 至 12 位模式：最快时基上最大 < 2 μs 14 至 16 位模式：最快时基上最大 < 3 μs
最大触发率	10 ms 突发中的 10 000 个波形，8 位模式

外部触发输入 – 非 MSO 型号
连接器类型	前面板BNC
触发类型	边沿、脉宽、压差、间隔、逻辑
输入特性	1兆欧±1%\|\| 14pF±1.5pF
带宽	60兆赫	100兆赫	200兆赫
阈值范围	±5V
阈值范围	±5V，直流耦合
外部触发阈值精度	满量程的 ±1%
外部触发灵敏度	200 mV 峰峰值
耦合	直流
过压保护	±100V（直流+交流峰值）

函数发生器
标准输出信号	正弦波、方波、三角波、直流电压、斜升、斜降、正弦、高斯、半正弦
伪随机输出信号	白噪声，输出电压范围内可选择幅度和偏移。伪随机二进制序列 (PRBS)，输出电压范围内可选择高电平和低电平，可选择高达 20 Mb/s 的比特率
标准信号频率	0.025赫兹至20兆赫
扫描模式	上、下、双，具有可选择的开始/停止频率和增量
触发	可以从示波器触发器、外部触发器或软件触发计数的波形周期或频率扫描（从 1 到 10 亿）。还可以使用外部触发器来选通信号发生器的输出。
输出频率精度	示波器时基精度 ± 输出频率分辨率
输出频率分辨率	<0.025赫兹
输出电压范围	±2V
输出电压调整	信号幅度和偏移可在整个 ±2 V 范围内以大约 0.25 mV 的步长进行调节
振幅平坦度	< 1.5 dB 至 20 MHz，典型值
直流精度	满量程的 ±1%
SFDR	> 70 dB、10 kHz 满量程正弦波
输出电阻	50Ω±1%
连接器类型	BNC(阴头)
过压保护	±20V

任意波形发生器
AWG 更新率	200兆赫
AWG 缓冲区大小	32kS
任意波形发生器分辨率	14 位（输出步长约为 0.25 mV）
任意波形发生器带宽	> 20兆赫
AWG 上升时间（10% 至 90%）	< 10 ns（50 Ω 负载）

其他 AWG 规格包括扫描模式、触发、频率精度和分辨率、电压范围、直流精度和输出特性，与函数发生器相同

探头补偿引脚
输出特性	600Ω
输出频率	1kHz
输出电平	3 V 峰峰值，典型值
过压保护	10V

频谱分析仪
频率范围	直流至 60 MHz	直流至 100 MHz	直流至 200 MHz
显示模式	幅度、平均值、峰值保持
Y轴	对数（dbV、dBu、dBm、任意 dB）或线性（伏特）
X轴	线性或对数
窗口函数	矩形、高斯、三角形、布莱克曼、布莱克曼-哈里斯、汉明、汉恩、平顶
FFT点数	可选择 128 至 100 万（2 的幂）

数学频道
功能	−x、x+y、x−y、x*y、x/y、x^y、sqrt、exp、ln、log、abs、norm、sign、sin、cos、tan、arcsin、arccos、arctan、sinh 、cosh、tanh、延迟、平均值、频率、导数、积分、最小值、最大值、峰值、占空比、高通、低通、带通、带阻
操作数	A、B、C、D（输入通道）、T（时间）、参考波形、pi、D0−D15（数字通道）、常数

自动测量
范围模式	交流有效值、真有效值、频率、周期时间、占空比、直流平均值、下降速率、上升速率、低脉冲宽度、高脉冲宽度、下降时间、上升时间、最小值、最大值、峰峰值
频谱模式	峰值频率、峰值幅度、峰值平均幅度、总功率、THD %、THD dB、THD+N、SFDR、SINAD、SNR、IMD
统计数据	最小值、最大值、平均值、标准差

深度测量™
参数	周期数、周期时间、频率、低脉冲宽度、高脉冲宽度、占空比（高）、占空比（低）、上升时间、下降时间、下冲、过冲、最大值电压，最小值电压、电压峰峰值、开始时间、结束时间

串行解码
协议	1-Wire、ARINC 429、CAN、CAN FD、CAN J1939、DALI、DCC、DMX512、以太网 10Base-T 和 100Base-TX、FlexRay、I²C、I²S、LIN、Manchester、MODBUS、PS/2、SENT、SPI、 UART（RS-232 / RS-422 / RS-485），USB 1.1

模板极限测试
统计数据	通过/失败、失败次数、总次数
面具创作	用户绘制、表格输入、从波形自动生成或从文件导入

展示
插值法	线性或 sin(x)/x
持久化模式	数字色彩、模拟强度、自定义、快速

软件
Windows软件	适用于 Windows 的 PicoScope PicoSDK 软件开发套件 (SDK) 推荐 Windows 7、8 或 10 （了解更多）
macOS 软件	适用于 macOS 的 PicoScope 软件开发套件 (SDK) 操作系统版本：请参阅发行说明
Linux软件	PicoScope for Linux 软件开发套件 (SDK)有关受支持发行版的详细信息，请参阅Linux 软件和驱动程序
语言	中文（简体）、中文（繁体）、捷克语、丹麦语、荷兰语、英语、芬兰语、法语、德语、希腊语、匈牙利语、意大利语、日语、韩语、挪威语、波兰语、葡萄牙语、罗马尼亚语、俄语、西班牙语、瑞典语、土耳其语

一般的
包装内容	PicoScope 5000D 系列示波器 1 x TA155 Pico 蓝色 USB 3 电缆 1.8 m 60 MHz 型号：2/4 x TA375 探头 100 MHz 型号：2/4 x TA375 探头 200 MHz 型号：2/4 x TA386 探头 4 通道型号：1 x PS011 5 V 3.0 A PSU MSO 型号：1 x TA136 MSO 电缆 MSO 型号：2 x TA139 套 MSO 夹子快速入门指南
电脑连接	USB 3.0 超高速（兼容 USB 2.0）
电源要求	2 通道型号：由单个 USB 3.0 端口供电 4 通道型号：提供交流适配器。可以使用由 USB 3.0 或提供 1.2 A 的充电端口供电的 2 个通道（加上 MSO 通道，如果安装）。
方面	190 x 170 x 40 毫米（包括连接器）
重量	<0.5公斤
温度范围	工作温度：0 至 40 °C 预热 1 小时后，为达到引用的精度，15 至 30 °C 存储温度：–20 至 +60 °C
湿度范围	工作：5 至 80 %RH，无冷凝存储：5 至 95 %RH，无冷凝
环境	最高海拔 2000 米，EN61010 污染等级 2
安全认证	设计符合 EN 61010-1:2010
EMC 认证	经过 EN61326-1:2013 和 FCC Part 15 Subpart B 测试
环境审批	符合 RoHS 和 WEEE 要求
电脑要求	处理器、内存和磁盘空间：根据操作系统的要求端口：USB 3.0 或 USB 2.0
保修单	5年
