300MHz 、 500MHz、 750MHz 、1GHz、 3 GHz带宽
8 位至 12 位 FlexRes® ADC
可选择 4 个（高达 3 GHz）或 8 个（高达 500 MHz）模拟通道
支持多达 16 个数字 MSO 通道
5 GS/s 下的捕获时间为 200 毫秒
PicoScope 6428E-D 高达 10 GS/s
高达 4 GS 捕获内存
50 MHz 200 MS/s 14 位 AWG
每秒 300 000 个波形更新率
包含 PicoScope、PicoLog® 和 PicoSDK® 软件
包含 38 个串行协议解码器/分析器
模板极限测试和用户可定义的操作
波形的高分辨率时间戳
每次采集超过一千万个 DeepMeasure™ 结果
高级触发：边沿、窗口、脉冲宽度、窗口脉冲宽度、电平下降、窗口下降、间隔、欠幅、上升/下降时间和逻辑
PicoScope 6000E 系列固定分辨率和 FlexRes 示波器提供 8 至 12 位垂直分辨率、1 GHz 带宽和 5 GS/s 采样率，现在还包括四通道 PicoScope 6428E-D，可提供 3 GHz 带宽和 10 GS/s 采样率。最大采样率。
具有四个或八个模拟通道的模型具有揭示关键信号完整性问题（例如时序错误、毛刺、丢包、串扰和亚稳态问题）所需的时序和幅度分辨率。
带宽高达 3 GHz
8 位至 12 位 FlexRes® ADC
可选择 4 个（高达 3 GHz）或 8 个（高达 500 MHz）模拟通道
支持多达 16 个数字 MSO 通道
5 GS/s 下的捕获时间为 200 毫秒
PicoScope 6428E-D 高达 10 GS/s
高达 4 GS 捕获内存
50 MHz 200 MS/s 14 位 AWG
每秒 300 000 个波形更新率
包含 PicoScope、PicoLog® 和 PicoSDK® 软件
包含 38 个串行协议解码器/分析器
模板极限测试和用户可定义的操作
波形的高分辨率时间戳
每次采集超过一千万个 DeepMeasure™ 结果
高级触发：边沿、窗口、脉冲宽度、窗口脉冲宽度、电
平下降、窗口下降、间隔、欠幅、上升/下降时间和逻辑
这些仪器配有 PicoScope 软件，非常适合从事高性能嵌入式系统、信号处理、电力电子、机电一体化和汽车设计的设计工程师，以及在物理实验室、粒子加速器和实验室中从事多通道高性能实验的研究人员和科学家。类似的设施。
PicoScope 6000E 应用程序编程接口 (API) 提供对全套高级硬件功能的编程访问，可用于开发各种定制和 OEM 应用程序。
PicoScope 最大采样率下的捕获时间：5 GS/s 时为 200 ms（PicoScope 6428E-D 为 10 GS/s）
PicoScope 6000E 系列示波器具有高达 1 GHz 的模拟带宽，辅以 5 GS/s 的实时采样率，可以显示时间分辨率为 200 ps 的单次脉冲。
PicoScope 6428E-D 具有高达 3 GHz 的模拟带宽，辅以 10 GS/s 的实时采样率，可以显示时间分辨率为 100 ps 的单次脉冲。
PicoScope 6000E 系列为您提供了所有示波器标配的最深捕获内存 – 总共高达 4 GS。
这种超深存储器允许示波器以 5 GS/s 的最大采样率捕获 200 ms 波形。 PicoScope 6428E-D 可以以 10 GS/s 的速度捕获 200 ms 的波形。
使用 PicoSDK 的自定义应用程序可以将示波器的整个内存分配给单个波形，并维持最大 5 GS/s 采样率，以实现更长的捕获（长达 800 毫秒）。 6428E-D 可以在 8 位分辨率下维持最大 10 GS/s 采样率达 400 毫秒。
SuperSpeed USB 3.0 接口和硬件加速可确保即使长时间捕获也能流畅且灵敏地显示。
PicoScope 6000E 系列为您提供了对当今高性能嵌入式计算机和下一代嵌入式系统设计执行严格测试所需的波形存储器、分辨率和分析工具。
PicoScope 6428E-D 在 PicoScope 6000E 系列的基础上增加了一款高速示波器，具有高带宽 50 Ω 输入和一组缩小的输入范围。通过使用设计用于 50 Ω 输入的外部衰减器或探头，可以适应更大的输入信号，例如具有 10:1 衰减的 TA062 1.5 GHz 低阻抗无源示波器探头或 PicoConnect 900 系列无源探头。
PicoScope 6428E-D 具有高达 3 GHz 的带宽，辅以 10 GS/s 的极快实时采样率，可以显示时间分辨率为 100 ps 的单次脉冲。这种采样率水平使您能够精确捕获非常快速的高频信号，以进行详细的信号分析。
4 GB 样本缓冲区可以在 10 GS/s 的最大采样率下容纳最多两次 200 ms 的捕获。这意味着您可以记录信号的多个实例或捕获不同的信号条件。
PicoScope 6428E-D 专为从事高速应用（包括高能物理、粒子加速、LIDAR 和 VISAR）工作的科学家、工程师和研究人员而设计，他们需要捕获、测量和分析亚纳秒波形事件 – 无论是在- 单独的应用程序或集成为更大系统的一部分。
传统台式混合信号示波器占用大量工作台空间，并且具有八个模拟通道的型号对于许多从事下一代设计的工程师来说过于昂贵。 PicoScope 6000E 系列示波器体积小巧、便于携带，同时提供实验室或移动工程师所需的高性能规格，并为此类仪器提供最低的拥有成本。
PicoScope 6000E 系列提供多达 8 个模拟通道，以及带有插入式 8 通道 TA369 MSO（混合信号示波器）盒的可选 8 或 16 个数字通道。灵活的高分辨率显示选项使您能够详细查看和分析每个信号。
这些设备在 PicoScope 软件的支持下，为许多应用提供了理想的、经济高效的软件包，包括设计、研究、测试、教育、服务和维修。 PicoScope 软件包含在示波器的价格中，可免费下载和免费更新，并且可以安装在任意数量的 PC 上，使您无需示波器即可离线查看/分析数据。
购买 PicoScope 与从其他示波器公司购买不同，后者的可选附件会大大增加价格。对于我们的示波器，串行解码、模板极限测试、高级数学通道、分段存储器、基于硬件的时间戳和信号发生器等高端功能都包含在价格中。
为了保护您的投资，示波器内的 PC 软件和固件都可以更新。 Pico Technology 长期以来一直通过软件下载免费提供新功能。我们年复一年地兑现未来改进的承诺。我们产品的用户通过成为终身客户并经常向他们的同事推荐我们来回报我们。

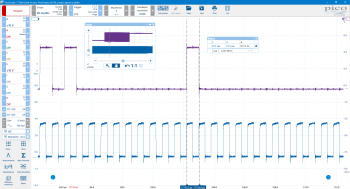

PicoScope 提供了许多强大的工具来帮助您采集和分析波形。虽然这些工具可以单独使用，但 PicoScope 的真正强大之处在于它们被设计为协同工作的方式。
例如，快速触发模式允许您在几毫秒内收集 10000 个波形，并且波形之间的死区时间最短。手动搜索这些波形将非常耗时，因此只需选择您满意的波形，然后让模板工具为您扫描即可。完成后，测量结果将告诉您有多少波形失败，并且缓冲区导航器允许您隐藏良好的波形并仅显示有问题的波形。
上面的屏幕截图以图表形式显示了频率随时间变化的情况。也许您想将变化的占空比绘制为图表？从 AWG 输出波形并在满足触发条件时自动将波形保存到磁盘怎么样？借助 PicoScope 的强大功能，可能性几乎是无限的。要了解有关 PicoScope 软件功能的更多信息，请访问我们的在线 PC 示波器 A to Z。
Pico FlexRes 灵活分辨率示波器允许您重新配置示波器硬件以优化采样率或分辨率。
这意味着您可以将硬件重新配置为用于查看数字信号的快速 (5 GS/s) 8 位示波器、用于通用用途的 10 位示波器或用于音频工作的高分辨率 12 位示波器和其他模拟应用。
无论您是捕获和解码快速数字信号还是寻找敏感模拟信号中的失真，FlexRes 示波器都是您的答案。
FlexRes 可用于 8 通道 PicoScope 6824E 以及 4 通道 6424E、6425E 和 6426E。
分辨率增强 - PicoScope 软件内置的数字信号处理技术可以进一步将示波器的有效垂直分辨率提高到 16 位。
大多数数字示波器通过交错多个 8 位 ADC 来获得高采样率。这种交错过程会引入错误，这些错误总是使动态性能比各个 ADC 内核的动态性能更差。
FlexRes 架构在输入通道上采用不同时间交错和并行组合的多个高分辨率 ADC，以优化例如 8 位采样率至 5 GS/s 或 1.25 GS/s 分辨率至 12 位。
为简单起见，该图显示了一组四个通道； 8 通道 PicoScope 6824E 有两个通道。 4 通道 FlexRes 型号为每对模拟通道使用一个四通道 ADC 芯片。
结合高信噪比放大器和低噪声系统架构，FlexRes 技术可以以高采样率捕获和显示高达 1 GHz 的信号，或者以比典型 8 位分辨率高 16 倍的速度捕获和显示较低速信号示波器。
PicoScope 软件允许您在手动设置分辨率和将示波器置于自动分辨率模式之间进行选择，其中最佳分辨率用于所选设置。

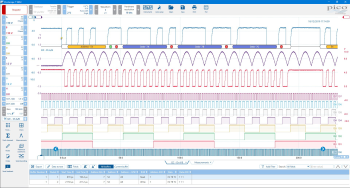

当配备可选的 8 通道 TA369 MSO 吊舱时，PicoScope 6000E 系列可将多达 16 个高性能数字通道添加到多达 8 个模拟通道，使您能够准确地对模拟和数字通道进行时间关联。数字通道带宽为 500 MHz，相当于 1 Gb/s，输入电容仅为 3.5 pF，最大限度地减少了被测设备上的负载。
从并行或多个串行总线捕获的数字通道可以分组并显示为总线，每个总线值以十六进制、二进制或十进制显示，或作为电平（用于 DAC 测试）。您可以跨模拟和数字通道设置高级触发器。
数字输入还为串行解码功能带来了额外的动力。您可以同时解码所有模拟和数字通道上的串行数据，为您提供多达 24 个数据通道 - 例如，同时解码多个 SPI、I²C、CAN 总线、LIN 总线和 FlexRay 信号！
PicoScope 6000E 系列在 8 通道型号的通道 C 至 F 以及 4 通道型号的所有通道上均配有智能探头接口，支持创新的有源探头，其采用薄型机械设计，可轻松连接并降低设备负载测试。

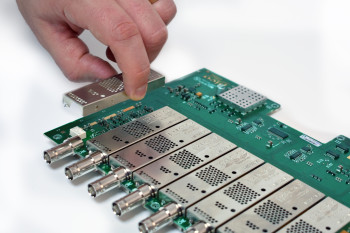

精心的前端设计和屏蔽可减少噪声、串扰和谐波失真。 PicoScope 6000E 系列示波器具有高达 60 dB SFDR 的动态性能。
使用 PicoScope，当您探测电路时，您可以信任屏幕上看到的波形。
...

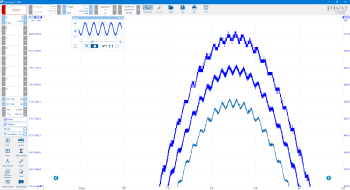

凭借 12 位分辨率，PicoScope 6824E、6424E、6425E 和 6426E 可以以高缩放系数显示低电平信号。这使您可以查看和测量叠加在较大直流或低频电压上的噪声和纹波等特性。

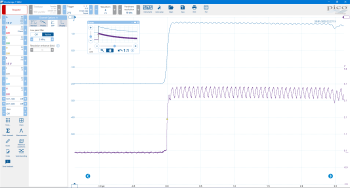

此外，您可以独立使用每个通道上的低通滤波控件，以隐藏噪声并显示底层信号。
PicoScope 6000E 的总拥有成本低于传统台式仪器，原因如下：
与台式仪器相比，功耗低（仅为 60W），在产品的整个生命周期内可节省数百美元。它对环境也更友好，CO 2排放量更低。
一切都包含在购买价格中：串行协议解码器、数学通道和模板极限测试。无需昂贵的可选升级或年度许可费。
免费更新：在我们开发和发布产品的整个生命周期中提供新特性和功能。
PicoScope 6000E 系列高度便携，非常适合桌面空间有限的家庭工作。
PicoScope 6000E 系列示波器具有高达 4 GB 采样的波形捕获存储器，比竞争示波器大很多倍。深存储器能够以最大采样速度捕获长持续时间波形。事实上，PicoScope 6000E 系列可以捕获 200 ms 长、200 ps 分辨率的波形。相比之下，具有 10 兆样本内存的示波器捕获的相同 200 ms 波形的分辨率仅为 20 ns。示波器会自动在您启用的模拟通道和 MSO 端口之间共享捕获内存。
例如，当您需要捕获数据包之间间隔较长的快速串行数据或间隔数毫秒的纳秒激光脉冲时，深存储器的价值是无价的。它在其他方面也很有用：PicoScope 允许您将捕获内存划分为多个段，最多 10 000 个。您可以设置触发条件以在每个段中存储单独的捕获，死区时间短至 300 ns捕获之间的时间。获取数据后，您可以一次浏览内存一段，直到找到您要查找的事件。
其中包含强大的工具，可让您管理和检查所有这些数据。除了模板极限测试和色彩余辉模式等功能外，PicoScope 软件还可让您将波形放大多达 1 亿倍。缩放概览窗口允许您轻松控制缩放区域的大小和位置。其他工具（例如波形缓冲区、串行解码和硬件加速）与深存储器配合使用，使 PicoScope 6000E 系列成为市场上功能最强大的示波器之一
PicoScope 6000E 示波器具有内置 50 MHz 函数（正弦波和方波）发生器，可在较低频率下产生三角波、直流电平、白噪声、PRBS 和其他波形。除了设置电平、偏移和频率的基本控件外，更高级的控件允许您扫描一系列频率。与频谱峰值保持选项相结合，这成为测试放大器和滤波器响应的强大工具。
当满足各种条件（例如示波器触发或模板极限测试失败）时，触发工具允许输出一个或多个波形周期。

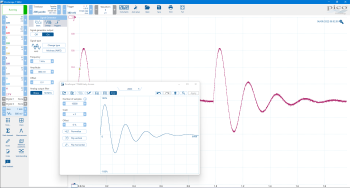

所有型号均包含 14 位 200 MS/s 任意波形发生器 (AWG)。它具有可变采样时钟，可避免固定时钟发生器出现的波形边缘抖动，并允许生成低至 100 µHz 的精确频率。可以使用内置编辑器创建或编辑 AWG 波形、从示波器迹线导入、从电子表格加载或导出到 CSV 文件。
许多数字示波器仍然使用基于比较器的模拟触发架构。这会导致无法始终校准的时间和幅度误差，并且通常会限制高带宽下的触发灵敏度。
1991 年，Pico 率先使用实际数字化数据进行全数字触发。该技术减少了触发误差，使我们的示波器即使在全带宽下也能触发最小的信号。可以以高精度和分辨率设置触发电平和迟滞。
PicoScope 6000E 系列提供了一套业界领先的高级触发类型，包括脉冲宽度、矮脉冲、窗口、逻辑和压差。
MSO 操作期间可用的数字触发器允许您在 16 个数字输入中的任何一个或全部与用户定义的模式匹配时触发示波器。您可以单独指定每个通道的条件，或使用十六进制或二进制值一次为所有通道设置模式。
您还可以使用逻辑触发将数字触发与任何模拟输入上的边沿或窗口触发相结合，例如触发时钟并行总线中的数据值。
当您启用深度内存时，有些示波器会遇到困难；屏幕更新速度变慢并且控件变得无响应。 PicoScope 6000E 系列通过在示波器内部使用专用的第四代硬件加速 (HAL4) 引擎避免了这一限制。
其大规模并行设计有效地创建了要在 PC 屏幕上显示的波形图像，并允许每秒连续捕获并显示到屏幕上 25 亿个样本。
硬件加速引擎消除了对 USB 连接或 PC 处理器性能成为瓶颈的任何担忧。
PicoScope 6000E 系列具有基于硬件的触发时间戳功能。每个波形都可以用前一个波形的采样间隔时间来标记。
快速触发重新准备时间可低至 300 ns（典型值）。
| 模型 | Pico Scope | ||||
|---|---|---|---|---|---|
| 带宽 (–3 dB) | 300兆赫 | 500兆赫 | 750兆赫 | 1GHz | 3GHz |
| 4通道8位 | 6403E | 6404E | 6405E | 6406E | |
| 4 通道 FlexRes | 6424E | 6425E | 6426E | 6428E-D | |
| 8通道8位 | 6804E | ||||
| 8 通道 FlexRes | 6824E | ||||
| 垂直（模拟通道） | |||||
|---|---|---|---|---|---|
| 带宽 (–3 dB) | 300兆赫 | 500兆赫 | 50 Ω 量程：750 MHz 1 MΩ 量程：500 MHz | 50 Ω 量程：1 GHz 1 MΩ 量程：500 MHz | 50 Ω 范围：3 GHz [1] |
| 上升时间 | < 1.3 纳秒 | < 850 皮秒 | 50 Ω 量程：< 475 ps 1 MΩ 量程：< 850 ps | 50 Ω 量程：< 350 ps 1 MΩ 量程：< 850 ps | 50 Ω 量程：150 ps [1] |
| [1] ±500 mV 范围，2.5 GHz/180 ps，最大转换速率为 3600 V/μs | |||||
| 带宽限制器 | 20兆赫。软件可切换。 | 20 MHz 或 200 MHz。软件可切换。 | 不适用 | ||
| 垂直分辨率 | FlexRes 型号：8、10 或 12 位 其他型号：8 位 | ||||
| LSB 大小（量化步长） | 8 位模式：< 输入范围的 0.4%
| ||||
| 增强的垂直分辨率 | 超出 ADC 分辨率最多 4 个额外位 | ||||
| 输入连接器 | BNC（阴头）。 x10 读出引脚兼容。所有通道（4 通道型号）或通道 C 至 F（8 通道型号）上的智能探头接口。 | ||||
| 输入范围 （50 Ω 范围） | ±10 mV 至 ±5 V 如上所述 | ±50毫伏 ±100毫伏 ±200毫伏 ±500毫伏 | |||
| 输入范围 （1 MΩ 范围） | ±10 mV、±20 mV、±50 mV、±100 mV、±200 mV、±500 mV、±1 V、±2 V、±5 V、±10 V、±20 V | 不适用 | |||
| 输入灵敏度 （50 Ω 量程） | 2 mV/格至 1 V/格（10 个垂直格） | 10 mV/格至 100 mV/格 （10 个垂直格） | |||
| 输入灵敏度 （1 MΩ 量程） | 2 mV/格至 4 V/格（10 个垂直格） | 不适用 | |||
| 输入耦合 （50 Ω 范围） | 直流 | ||||
| 输入耦合 （1 MΩ 量程） | 交流/直流 | 不适用 | |||
| 输入特性 | 50Ω±2% | 50Ω±3% | 50Ω±1% | ||
| 1兆欧±0.5%∥12pF±1pF | 不适用 | ||||
| 直流增益精度（8 位型号） | ±（信号的 1.5% + 1 LSB） | 不适用 | |||
| 直流增益精度（FlexRes 型号） | 不适用 | ±（信号的 0.5% + 1 LSB） | ±（信号的 1% + 1 LSB） | ±（信号的 2% + 1 LSB） | |
| 直流偏置精度 | ±（满量程的 1% + 250 μV） | ±（满量程的 2% + 500 μV） | |||
| 可以通过使用 PicoScope 中的“零偏移”功能来改进。 | |||||
| 模拟偏置 范围 50 Ω （垂直 位置 调整） | ±1.25 V（±10 mV 至 ±1 V 范围） ±20 V（±2 V 至 ±20 V 范围） | ±125 mV（±10 mV 至 ±100 mV 范围） ±1.25 V（±200 mV 至 ±1 V 范围） ±5 V（±2 V 和 ±5 V 范围） | ±400 mV （±50 mV 至 ±500 mV 范围） | ||
| 模拟偏置 范围 1 MΩ （垂直 位置 调节） | ±1.25 V（±10 mV 至 ±1 V 范围） ±20 V（±2 V 至 ±20 V 范围） | 不适用 | |||
| 模拟偏置控制精度 | ±0.5% 偏置设置，除了基本直流偏置精度之外 | ||||
| 过压保护 | 50 Ω 量程：最大 5.5 V RMS，最大 ± 10V pk | 最大 3V RMS， 最大 ±6V 峰值 | |||
| 1 MΩ 量程：±100 V（直流 + 交流峰值）高达 10 kHz | 不适用 | ||||
| 垂直（数字通道，可选TA369 8 通道 MSO 吊舱） | |||||
|---|---|---|---|---|---|
| 输入通道 | 16 个通道（2 个端口，每个端口 8 个通道） | ||||
| 最大可检测输入频率 | 500 MHz（1 Gb/秒） | ||||
| 最小可检测脉冲宽度 | 1纳秒 | ||||
| 输入连接器（探头尖端） | 每个通道交错的信号和接地插座，可接受 0.64 – 0.89 毫米圆形或 0.64 毫米方形引脚，2.54 毫米间距 | ||||
| 输入特性 | 101kΩ±1%∥3.5pF±0.5pF | ||||
| 探头尖端的最大输入电压 | ±40 V 至 10 MHz，在 500 MHz 时线性降额至 ±5 V | ||||
| 阈值范围和分辨率 | 约 ±8 V 5 mV 步长 | ||||
| 阈值分组 | PicoScope 软件：两个独立的阈值控制，每个 8 通道端口一个 PicoSDK：每个通道单独的阈值 | ||||
| 阈值选择 | TTL、CMOS、ECL、PECL、用户自定义 | ||||
| 阈值精度 | ±（100 mV + 阈值设置的 3%） | ||||
| 最小输入电压摆幅（最大频率） | 400 mV 峰峰值 | ||||
| 迟滞（直流时） | PicoScope 软件：固定迟滞约。 100 mV PicoSDK：每个端口可选；约。 50毫伏、100毫伏、200毫伏或400毫伏 | ||||
| 最小输入转换速率 | 无最低转换速率要求 | ||||
| 水平的 | ||||||
|---|---|---|---|---|---|---|
| 最大采样率（实时，8位） | ||||||
| 1个模拟通道 | 5GS/秒 | 10GS/秒 | ||||
| 1-2 个 MSO Pod，无模拟通道 | 5GS/秒 | |||||
| 1 个模拟通道加 1 个 MSO 吊舱 | 5GS/秒 | |||||
| 最多 2 个通道，0 或 1 个模拟 | 5GS/秒 | 4 通道型号：5 GS/s [2] 8 通道型号：5 GS/s [4] | 5 GS/秒[2] | |||
| 最多 4 个通道，2 个模拟通道 | 2.5GS/秒[2] | 4 通道型号：2.5 GS/s 8 通道型号：2.5 GS/s [3] | 2.5GS/秒 | |||
| 多达 4 个通道，3 或 4 个模拟通道 | 1.25GS/秒 | 4 通道型号：2.5 GS/s 8 通道型号：2.5 GS/s [3] | 2.5GS/秒 | |||
| 最多 8 个通道 | 1.25GS/秒 | |||||
| 超过8个通道 | 不适用 | 625 毫秒/秒 | 不适用 | |||
| 最大采样率（仅限实时、10 位、FlexRes 型号） | ||||||
| 1 个频道 | 不适用 | 5GS/秒 | ||||
| 最多 2 个通道 | 6824E：2.5 GS/秒[3] 6424E：2.5 GS/秒 | 2.5GS/秒 | ||||
| 最多 4 个通道 | 1.25GS/秒 | |||||
| 最多 8 个通道 | 625 毫秒/秒 | |||||
| 超过8个通道 | 6424E：不适用 6824E：312.5 毫秒/秒 | 不适用 | ||||
| 最大采样率（实时、12 位、最多 2 个通道、仅限 FlexRes 型号） | ||||||
| 1 至 2 个模拟通道加 0 至 2 个数字端口 | 不适用 | 6824E：1.25 GS/秒[4] 6424E：1.25 GS/秒[2] | 1.25GS/秒[2] | |||
| 最大限度。采样率，USB 3.0 流模式（在活动通道之间分配，取决于 PC） | ||||||
| PicoScope 软件 | ~20 毫秒/秒 | |||||
| PicoSDK | ~312 毫秒/秒 | ~312 MS/s（8 位模式） ~156 MS/s（10/12 位模式，FlexRes 型号） | ||||
| 最大限度。设备上缓冲区的采样率（原始或下采样数据的连续 USB 流，在启用的通道之间分配） | ||||||
| 仅限 PicoSDK | 1.25GS/秒 | 1.25 GS/s（8 位模式） 625 MS/s（10/12 位模式，FlexRes 型号） | ||||
| 捕获内存（在活动通道之间共享） | ||||||
| 8 位型号 | 1 GS | 2 GS | ||||
| FlexRes 模型，8 位模式 | 不适用 | 4 GS | ||||
| FlexRes 模型，10 位和 12 位模式 | 2 GS | |||||
| 最大采样率下的最大单次捕获持续时间 | ||||||
| PicoScope 软件 | 200毫秒 | |||||
| 8 位型号，PicoSDK | 200毫秒 | 400毫秒 | ||||
| 8 位、PicoSDK、FlexRes 模型 | 不适用 | 800毫秒 | ||||
| 10 位、PicoSDK、FlexRes 模型 | 不适用 | 400毫秒 | ||||
| 12 位、PicoSDK、FlexRes 模型 | 1600毫秒 | |||||
| 捕获内存（连续流） | PicoScope 软件中为 100 MS。使用 PicoSDK 时使用完整设备内存进行缓冲，对捕获的总持续时间没有限制。 | |||||
| 波形缓冲器（段数，PicoScope 软件） | 10 000 | |||||
| 波形缓冲区（段数，PicoSDK） | 1 000 000 | 2 000 000 | ||||
| 时基范围 | 1 ns/格至 5000 s/格 | |||||
| 初始时基精度 | ±2ppm | |||||
| 时基漂移 | ±1 ppm/年 | |||||
| ADC采样 | 在所有启用的模拟和数字通道上同时采样 | |||||
[2] AB 和 CD 各不超过 1 个通道。
[3] AB、CD、EF 和 GH 各通道不得超过一个。
[4] ABCD 和 EFGH 各不超过一个通道。
| 外部参考时钟 | |||||
|---|---|---|---|---|---|
| 输入特性 | 高阻抗，交流耦合（10 MHz 时 > 1 kΩ） | ||||
| 输入频率范围 | 10兆赫±50ppm | ||||
| 输入连接器 | 后面板 BNC(阴头)，专用 | ||||
| 输入电平 | 200 mV 至 3.3 V 峰峰值 | ||||
| 过压保护 | ±5 V 峰值最大值 | ||||
| 外部参考时钟同步示波器和 AWG。 | |||||
| 动态性能（典型；模拟通道） | |||||
|---|---|---|---|---|---|
| 300兆赫 | 500兆赫 | 750兆赫 | 1GHz | 3GHz | |
| 相声 | 1200:1（±10 mV 至 ±1 V 范围） 300:1（±2 V 至 ±20 V 范围） | 2500:1（±10 mV 至 ±1 V 范围） 600:1（±2 V 至 ±20 V 范围） | 1000:1 高达 500 MHz 200:1 高达 3 GHz | ||
| 从直流到受害通道带宽，电压范围相等 | |||||
| 谐波失真，8 位模式 | –50 dB（1 MHz 满量程） | ||||
| 谐波失真，10/12 位模式，FlexRes 型号 | 1 MHz 满量程时 –60 dB，典型值 | –60 分贝 | |||
| SFDR，8 位型号 | ±50 mV 至 ±20 V 范围内 > 50 dB | 不适用 | |||
| SFDR、FlexRes 模型 | ±50 mV 至 ±20 V 范围内 > 60 dB | ±50 mV 至±500 mV 范围内 > 60 dB | |||
| 噪声，8 位型号 | 最灵敏范围内 < 200 μV RMS | 不适用 | |||
| 噪声，FlexRes 模型 | 最灵敏范围内 < 150 μV RMS | < 700 μV rms， ±50 mV 范围 | |||
| 线性度，8 位模式 | <2LSB | ||||
| 线性度，10 位模式 | 不适用 | < 4 LSB（FlexRes 型号） | < 4LSB | ||
| 带宽平坦度 | (+0.3 dB, –3 dB) 从直流到全带宽 | (+1 dB, −3 dB) 从 直流到全带宽 | |||
| 低频平坦度 | 从 DC 到 1 MHz < ±3%（或 ±0.3 dB） | ||||
| 触发（主要规格） | |||||
|---|---|---|---|---|---|
| 来源 | 任何模拟通道、AUX 触发器以及带有可选 TA369 MSO pod 的数字端口 | ||||
| 触发方式 | 无、自动、重复、单次、快速（分段记忆） | ||||
| 高级触发类型（模拟通道） | 边沿（上升、下降、上升或下降）、窗口（进入、退出、进入或退出）、脉冲宽度（正或负或任一脉冲）、窗口脉冲宽度（窗口 内时间、窗口外时间或其中之一）、电平压差（包括高/低或其中之一）、窗口压差（包括内部、外部或其中之一）、间隔、欠幅脉冲（正或 负）、转换时间（上升/下降）、逻辑 逻辑触发功能： 任意的 AND 或 OR 功能触发源数量（模拟通道、MSO 端口和辅助输入） 最多四个触发源加辅助输入的 NAND/NOR/XOR/XNOR 用户定义的布尔函数最多四个触发源加辅助输入（仅限 PicoSDK） | ||||
| 触发灵敏度（模拟通道） | 数字触发可在示波器全带宽范围内提供 1 LSB 精度，并具有可调节迟滞 | ||||
| 高级触发类型（数字通道，带有可选的 MSO 吊舱） | 边沿、脉宽、压差、间隔、模式、逻辑（混合信号） | ||||
| 预触发捕获 | 高达捕获大小的 100% | ||||
| 触发后延迟 | PicoScope 软件：0 至 > 4 x 10 9 个样本，可在 1 个样本步长中设置（最快采样率为 0.8 s，200 ps 步长时的延迟范围） PicoSDK：0 至 > 10 12 个样本，可在 1 个样本步长中设置（延迟范围为最快采样率 > 200 秒（200 ps 步长） | ||||
| 快速触发模式重新准备时间 | 最大值 700 ns，典型值 300 ns（单通道，5 GS/s） | ||||
| 最大触发率 | PicoScope 软件：12 毫秒内 40 000 个波形； PicoSDK：波形数量达到内存段计数，每秒 600 万个波形。 | ||||
| 触发时间戳 | 每个波形都带有前一个波形的采样间隔 (PicoSDK) 或时间（PicoScope 软件）时间戳。 当任何设置发生更改时，时间都会重置。 | ||||
| 辅助触发输入 | |||||
|---|---|---|---|---|---|
| 连接器类型 | 后面板 BNC(阴头) | ||||
| 触发类型（触发范围） | 边沿、脉宽、压差、间隔、逻辑 | ||||
| 触发类型（触发 AWG） | 上升沿、下降沿、栅极高电平、栅极低电平 | ||||
| 输入带宽 | > 10兆赫 | ||||
| 输入特性 | 2.5 V CMOS 高阻抗输入，直流耦合 | ||||
| 临界点 | 固定阈值，标称值 1.25 V，适合 2.5 V CMOS | ||||
| 迟滞 | 最大 1V（V IH < 1.75V，V IL > 0.75V） | ||||
| 过压保护 | ±20 V 峰值最大值 | ||||
| 函数发生器 | |||||
|---|---|---|---|---|---|
| 标准输出信号 | 正弦波、方波、三角波、直流电压、斜升、斜降、正弦、高斯、半正弦 | ||||
| 输出频率范围 | 正弦波/方波：100 μHz 至 50 MHz 其他波：100 μHz 至 10 MHz | ||||
| 输出频率精度 | 示波器时基精度 ± 输出频率分辨率 | ||||
| 输出频率分辨率 | 0.002ppm | ||||
| 扫描模式 | 上、下、双，具有可选择的开始/停止频率和增量 | ||||
| 扫频范围 | 正弦波/方波：0.075 Hz 至 50 MHz 其他波：0.075 Hz 至 10 MHz 使用 PicoSDK 可将扫描频率低至 100 μHz，但有一些限制 | ||||
| 扫频分辨率 | PicoScope 7：0.075 Hz PicoSDK：扫描频率分辨率可低至 100 μHz，但有一些限制 | ||||
| 触发 | 自由运行，或 1 到 10 亿个计数波形周期或频率扫描。从示波器触发器、辅助触发器或手动触发。 | ||||
| 门控 | 波形输出可通过辅助触发输入或软件选通（暂停） | ||||
| 伪随机输出信号 | 白噪声、输出电压范围内可选择幅度和偏移 伪随机二进制序列 (PRBS)、输出电压范围内可选择高电平和低电平、高达 50 Mb/s 的可选择比特率 | ||||
| 输出电压范围 | ±5V 开路； ±2.5V 至 50Ω | ||||
| 输出电压调节 | 信号幅度和偏移在整个范围内以 < 1 mV 步长可调 | ||||
| 直流精度 | ±(输出电压的0.5%+20mV) | ||||
| 振幅平坦度 | 50 Ω 正弦波：< 2.0 dB 至 50 MHz 方波：< 0.5 dB 至 50 MHz 其他波形：< 1.0 dB 至 1 MHz、< 2.0 dB 至 10 MHz（sinc 除外） | ||||
| SFDR | 70 dB（10 kHz 1 V 峰峰值正弦波，50 Ω） | ||||
| 输出噪声 | < 700 μV RMS（直流输出，启用滤波器，输入 50 Ω） | ||||
| 输出电阻 | 50Ω±3% | ||||
| 连接器类型 | 后面板 BNC | ||||
| 过压保护 | ±20 V 峰值最大值 | ||||
| 任意波形发生器 | |||||
|---|---|---|---|---|---|
| 更新率 | 变化范围为 < 1 S/s 至 200 MS/s，分辨率 < 0.002 ppm | ||||
| 缓冲区大小 | 40kS | ||||
| 垂直分辨率 | 14 位（输出步长 < 1 mV） | ||||
| 模拟滤波器 | 50 MHz 可选滤波器（5 极，30 dB/倍频程） | ||||
| 带宽（−3 dB） | 无滤波器：100 MHz 滤波后：50 MHz | ||||
| 上升时间（10% 至 90%） | 无滤波器：3.5 ns 滤波后：6 ns | ||||
扫描模式、触发、频率精度和分辨率、电压范围和精度以及输出特性与函数发生器相同。
| 探头支持 | |||||
|---|---|---|---|---|---|
| 智能探头接口 | 四个通道上的智能探头接口支持 A3000 系列有源探头。探头接口提供电源并控制探头。 | ||||
| 探头检测 | 自动检测 Pico P2036、P2056 x10 无源示波器探头和 A3000 系列有源探头。 | ||||
| 探头补偿引脚 | 1 kHz，2 V 峰峰值方波，600 Ω | ||||
| 探头补偿引脚上升时间 | < 50 纳秒 | ||||
| 频谱分析仪 | |||||
|---|---|---|---|---|---|
| 频率范围 | DC 至示波器的额定带宽 | ||||
| 显示模式 | 幅度、平均值、峰值保持 | ||||
| Y轴 | 对数（dbV、dBu、dBm、任意 dB）或线性（伏特） | ||||
| X轴 | 线性或对数 | ||||
| 窗口函数 | 矩形、高斯、三角形、布莱克曼、布莱克曼-哈里斯、汉明、汉恩、平顶 | ||||
| FFT点数 | 可选择 128 至 100 万（2 的幂） | ||||
| 数学频道 | |||||
|---|---|---|---|---|---|
| 功能 | −x、x+y、x−y、x*y、x/y、x^y、sqrt、exp、ln、log、abs、norm、sign、sin、cos、tan、arcsin、arccos、arctan、sinh 、cosh、tanh、延迟、平均值、频率、导数、积分、最小值、 最大值、峰值、占空比、高通、低通、带通、带阻、耦合器、顶部、基值、幅度、正过冲、负过冲 | ||||
| 操作数 | A 至 H（输入通道）、T（时间）、参考波形、pi、1D0 至 2D7（数字通道）、常数 | ||||
| 自动测量 | |||||
|---|---|---|---|---|---|
| 范围模式 | AC RMS、周期时间、DC 平均值、占空比、边沿计数、下降时间、下降沿计数、下降速率、频率、高脉冲宽度、低脉冲宽度、最大值、最小值、 负占空比、峰峰值、上升时间、上升沿计数、上升率、真有效值、顶部、底部、幅度、正过冲、负过冲、相位 | ||||
| 频谱模式 | 峰值频率、峰值幅度、峰值平均幅度、总功率、THD%、THD dB、THD+N、SINAD、SNR、IMD | ||||
| 统计数据 | 最小值、最大值、平均值、标准差 | ||||
| 深度测量™ | |||||
|---|---|---|---|---|---|
| 参数 | 周期数、周期时间、频率、低脉冲宽度、高脉冲宽度、占空比（高）、占空比（低）、上升时间、下降时间、下冲、过冲、最大值电压，最小值电压、电压 峰峰值、开始时间、结束时间 | ||||

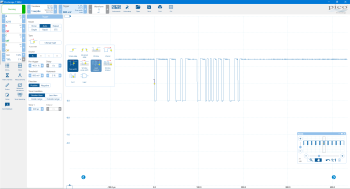

| 串行解码 | |||||
|---|---|---|---|---|---|
| 协议 | 1-Wire、ARINC 429、BroadRReach、CAN、CAN FD、CAN J1939、CAN XL、DALI、DCC、DMX512、以太网 10BASE-T、扩展 UART、快速以太网 100BASE-TX、FlexRay、I2C、I2S、I3C BASIC v1。 0、LIN、曼彻斯特、MIL-STD-1553、MODBUS ASCII、MODBUS RTU、NMEA-0183、并行总线、PMBus、PS/2、PSI5（传感器）、正交、RS232/UART、SBS 数据、SENT 快速、SENT 慢速, SENT SPC, SMBus, SPI-MISO/MOSI, SPI-SDIO, USB (1.0/1.1), 风传感器 | ||||
| 模板极限测试 | |||||
|---|---|---|---|---|---|
| 统计数据 | 通过/失败、失败次数、总次数 | ||||
| 面具创作 | 从波形自动生成或从文件导入 | ||||
| 展示 | |||||
|---|---|---|---|---|---|
| 显示模式 | 范围、XY 范围、余辉、频谱 | ||||
| 插值法 | 线性或 sin(x)/x | ||||
| 持久化模式 | 时间、频率、快慢 | ||||
| 输出功能 | 复制到剪贴板，打印 | ||||
| 输出文件格式 | csv、mat、pdf、png、psdata、pssettings、txt | ||||
| 软件 | |||||
|---|---|---|---|---|---|
| Windows 软件（64 位）> [5] | PicoScope 7、PicoLog 6、PicoSDK（编写自己的应用程序的用户可以在GitHub上的 Pico Technology 组织页面上找到适用于所有平台的示例程序）。 PicoScope 6 可能适用于支持 2022 年之前购买的产品的较旧操作系统。
| ||||
| macOS 软件（64 位）> [5] | PicoScope 7、PicoLog 6 和 PicoSDK | ||||
| Linux 软件（64 位）> [5] | PicoScope 7 软件和驱动程序、PicoLog 6（包括驱动程序） | ||||
| 树莓派 4B （树莓派操作系统）[5] | PicoLog 6（包括驱动程序） 请参阅Linux 软件和驱动程序仅安装驱动程序 | ||||
| 支持的语言，PicoScope 软件 | 美国英语、英国英语、保加利亚语、捷克语、丹麦语、德语、希腊语、西班牙语、法语、韩语、克罗地亚语、意大利语、匈牙利语、荷兰语、日语、挪威语、波兰语、葡萄牙语 - 巴西、葡萄牙语、罗马尼亚语 、俄语、斯洛文尼亚语, 塞尔维亚语, 芬兰语, 瑞典语, 土耳其语, 简体中文, 繁体中文 | ||||
| 支持的语言，PicoLog | 简体中文、荷兰语、英语（英国）、英语（美国）、法语、德语、意大利语、日语、韩语、俄语、西班牙语 | ||||
| 电脑要求 | 处理器、内存和磁盘空间：根据操作系统的要求 端口：USB 3.0（推荐）或 2.0（兼容） | ||||
| 一般的 | |||||
|---|---|---|---|---|---|
| 包装内容 |
| ||||
| 电脑连接 | USB 3.0 超高速（兼容 USB 2.0） | ||||
| USB连接器 | B型 | ||||
| 电源要求 | 来自提供的 PSU 的 12 V DC。高达 5 A（仅限示波器）或 7 A，包括示波器供电的附件 | ||||
| 接地端 | 功能接地端子接受电线或 4 毫米插头，后面板 | ||||
| 热管理 | 自动风扇速度控制，低噪音 | ||||
| 方面 | 245 x 192 x 61.5 毫米 | ||||
| 重量 | 2.2 千克（仅限示波器） 5.6 千克（包含 PSU 和电缆的手提箱） | ||||
| 环境温度范围 | 工作：0 至 40 °C 预热 20 分钟后为 15 至 30 °C 存储：–20 至 +60 °C | ||||
| 湿度范围 | 工作：5 至 80 %RH，无冷凝 存储：5 至 95 %RH，无冷凝 | ||||
| 海拔范围 | 长达 2000 米 | ||||
| 污染程度 | EN 61010 污染等级 2：“仅发生非导电污染，除非偶尔会因冷凝而导致暂时导电” | ||||
| 安全合规性 | 设计符合 EN 61010-1:2010 + A1:2019 | ||||
| EMC 合规性 | 经过 EN61326-1:2013 和 FCC Part 15 Subpart B 测试 | ||||
| 环境合规性 | RoHS、REACH、WEEE | ||||
| 保修单 | 5年 | ||||
| 资源 | 语言 | 版本 | 尺寸 | 更新 |
|---|---|---|---|---|
| 数据表： | ||||
| PicoScope 6000E 系列数据表 | 英语 | 8 | 11MB | 2024 年 2 月 15 日 |
| 技术表 PicoScope 6000E 系列 | 意大利语 | 8 | 11MB | 2024 年 3 月 1 日 |
| PicoScope 6000E 系列照片技术 | 法国人 | 8 | 11MB | 2024 年 3 月 1 日 |
| Datenblatt PicoScope 6000E 系列 | 德语 | 8 | 11MB | 2024 年 3 月 1 日 |
| PicoScope 6000E 系列技术说明 | 西班牙语 | 8 | 11MB | 2024 年 3 月 1 日 |
| PicoScope 6000E 系列数据表 | 中文 (简体) | 8 | 11MB | 2024 年 3 月 1 日 |
| PicoScope 6000Eshirizudetashito | 日本语 | 8 | 11MB | 2024 年 3 月 26 日 |
| PicoScope 6000E 应用程序 | 한국어 | 8 | 11MB | 2024 年 3 月 1 日 |
| 用户指南： | ||||
| PicoScope 6000E 系列用户指南 | English Français Deutsch Italiano Español 中文 (简体) 한국어 日本语 | 9 | 7MB | 2024 年 2 月 15 日 |
| PicoScope 6 用户指南 | 英语 | 51 | 10MB | 2021 年 1 月 12 日 |
| 程序员指南： | ||||
| 6000E 系列 (A API) 程序员指南 | 英语 | 5 | 3MB | 2024 年 2 月 14 日 |
| 应用说明： | ||||
| 将示波器高级触发器与 PicoSDK 结合使用 | 英语 | 1 | 498 KB | 2021 年 6 月 23 日 |
| 声明： | ||||
| PicoScope 6000E（300 和 500 MHz）欧盟符合性声明 | 英语 | 2 | 269 KB | 2022 年 7 月 27 日 |
| PicoScope 6000E 系列 750 MHz 和 1 GHz 英国符合性声明 | 英语 | 1 | 2MB | 2021 年 4 月 26 日 |
| PicoScope 6000E 系列 750 MHz 和 1 GHz 欧盟符合性声明 | 英语 | 1 | 2MB | 2021 年 4 月 26 日 |
| PicoScope 6000E（300 和 500 MHz）英国符合性声明 | 英语 | 1 | 269 KB | 2022 年 7 月 27 日 |
| PicoScope 6000E（300 和 500 MHz）FCC 符合性声明 | 英语 | 1 | 195 KB | 2022 年 7 月 27 日 |
| PicoScope 6000E（750 MHz 和 1 GHz）FCC 符合性声明 | 英语 | 1 | 182 KB | 2022 年 7 月 28 日 |
英国官网在线商城：
PicoVNA 6 GHz and 8.5 GHz Vector Network Analyzers (picotech.com)
中国区：
1、比克科技亚太地区代表办公室：
+86 18701246410
2、西北地区：
西安仪集科技有限公司
技术支持 ： 凌灏 13391292632 linghao@yijiceshi.com
商务联系人：杜康态 19929920718 19929920718@yijiceshi.com
商务联系人：薛春妮 15389062268 15389062268@yijiceshi.com
公司地址：陕西省西安市长安区航天基地东长安街501号运维国际大厦B座8层
西安四通测量设备有限公司
PICO-西安四通测量设备有限公司 (xastcl.com)
电话:029-88251916
传真:029-88270054
地址:西安市吉祥路298号长海大厦三层J座
信箱:stoneceliang@126.com
网址:www.xastcl.com
3、Element 14
e络盟-电子元器件分销商_Premier Farnell 集团在中国的子公司_前身派睿电子 (element14.com)
4、欧时（RS）
Pico Technology | RS (rsonline.cn)
5、华东地区：上海优联得机电技术有限公司
PICO-上海优联得机电技术有限公司 (uniond.cn)
6、华南地区：广州市美达克数据科技有限公司
PicoScope示波器_英国Pico示波器 (gzpico.com)
联系人：周剑云
销售电话：15917489883
微信号：18928764315
直线：020-83827739
传真：020-83709252
邮箱：490532959@qq.com
7、华南地区：深圳市创兴恒技术有限公司
电话：0755-23012596 / 17727886464
邮箱：Sales@ForeNext.com
传真：0755-23012596
地址：深圳市宝安区西乡宝源路万庭大厦1栋1911
8、华北地区：恒泰测控（北京）科技有限公司
PicoScope示波器|PicoLog数据记录仪|矢量网络分析仪|射频信号发生器| (picotech-china.com)
淘宝商城：首页-PicoTechnology-淘宝网 (taobao.com)
9、华北地区：海洋仪器
北京海洋兴业科技股份有限公司(总部)(服务时间:8:30-17:30)
地 址：北京市西三旗东黄平路19号龙旗广场E座(4号楼)906室
邮 编：100096
电 话：010-62176775 62178811 62176785
手 机：13699295117（24小时）
传 真：010-62176619
电子邮箱：market@oitek.com.cn
企业官网：www.hyxyyq.com
品牌网站：www.oitek.com.cn
0条提问
X
提问
X
回答
发表口碑
© 2024 Onetest仪器资源库 All Rights Reserved 粤ICP备17028186号-2
粤公网安备44030902003758
