PC 示波器和混合信号示波器

PicoScope 3000 混合信号示波器

功率、便携性和性能

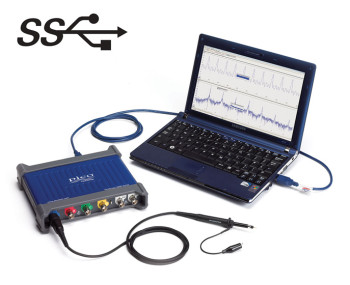

PicoScope 3000 系列 USB 供电 PC 示波器体积小、重量轻、便于携带，可以轻松放入笔记本电脑包中，同时提供一系列高性能规格。

这些示波器提供 2 或 4 个模拟通道和内置函数/任意波形发生器。 MSO 型号添加 16 个数字通道。主要性能规格：

200 MHz 模拟带宽
1 GS/s 实时采样
512 MS缓冲存储器
每秒 100,000 个波形
16 通道逻辑分析仪（MSO 型号）
标准解码 30 多种串行协议
任意波形发生器
USB 3.0 连接并供电
标准串行解码和模板测试
Windows、Linux 和 Mac 软件

这些设备在先进的 PicoScope 软件的支持下，为许多应用提供了理想的、经济高效的软件包，包括嵌入式系统设计、研究、测试、教育、服务和维修。

高带宽和采样率

尽管尺寸紧凑且成本低廉，但带宽高达 200 MHz 时性能丝毫不受影响。该带宽与高达 1 GS/s 的实时采样率相匹配，可详细显示高频。对于重复信号，通过使用等效时间采样 (ETS) 模式，最大有效采样率可提高至 10 GS/s。

其他示波器具有较高的最大采样率，但如果没有深存储器，它们就无法在长时基上维持这些速率。 PicoScope 3000 系列提供高达 5.12 亿个样本的存储深度，比该价格范围内的任何其他示波器都多，这使得 PicoScope 3406D MSO 能够以 1 GS/s 的速率采样，一直低至 50 ms/div（500 ms 总捕获时间）。

管理所有这些数据需要一些强大的工具。有一组缩放按钮，以及一个概览窗口，您只需用鼠标或触摸屏拖动即可缩放和重新定位显示。数百万的变焦倍数是可能的。波形缓冲区、模板极限测试、串行解码和硬件加速等其他工具与深存储器配合使用，使 PicoScope 3000 系列成为市场上功能最强大的示波器之一。

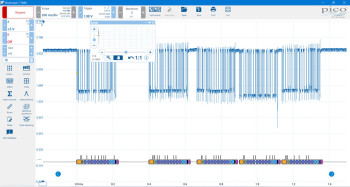

混合信号功能/逻辑分析仪

PicoScope 3000D 系列混合信号示波器包括 16 个数字输入，以便您可以同时查看数字和模拟信号。

数字输入可以单独显示，也可以按命名组显示，并在总线式显示器中显示二进制、十进制或十六进制值。可为每个 8 位输入端口定义一个从 –5V 至 +5V 的单独逻辑阈值。数字触发器可以通过任何位模式与任何输入上的可选转换相结合来激活。可以在模拟或数字输入通道或两者上设置高级逻辑触发器，以实现复杂的混合信号触发。

数字输入为串行解码选项带来了额外的动力。您可以同时解码所有模拟和数字通道上的串行数据，最多可提供 20 个数据通道。例如，您可以同时解码多个 SPI、I²C、CAN 总线、LIN 总线和 FlexRay 信号！

应用指南：使用 PicoScope 混合信号示波器调试 I²C 总线

串行解码器

混合信号示波器/逻辑分析仪（滚动到红色圆圈上进行说明）

串行总线解码和协议分析

PicoScope 可以解码1-Wire、ARINC 429、CAN 和 CAN FD、CAN XL、 DALI、DCC、DMX512、以太网 10Base-T 和 100Base-TX、FlexRay、I²C、I²S、I3C、LIN、PS/2、Manchester、MIL -STD-1553、 MODBUS、SENT、SPI、并行总线、PMBus、正交、SBS 数据、SENT 快/慢、SMBus、SPI MISO/MOSI、SPI SDIO、 UART（RS-232 / RS-422 / RS-485）和 USB 1.1 协议数据作为标准，更多协议正在开发中，将来可通过免费软件升级提供。

图形格式以数据总线定时格式显示解码数据（十六进制、二进制、十进制或 ASCII），位于公共时间轴上的波形下方，错误帧标记为红色。可以放大这些帧以调查噪声或信号完整性问题。

表格格式显示解码帧的列表，包括数据以及所有标志和标识符。您可以设置过滤条件以仅显示您感兴趣的框架或搜索具有指定属性的框架。统计选项显示有关物理层的更多详细信息，例如帧时间和电压电平。 PicoScope 还可以导入电子表格，将数据解码为用户定义的文本字符串。

有关串行总线解码和协议分析的更多信息 - 概述 >>

任意波形和函数发生器

所有 PicoScope 3000D 设备的前面板上都有一个内置函数发生器（正弦波、方波、三角波、直流电平、白噪声、PRBS 等）。 PicoScope 3000D MSO 型号的连接器位于后面板上。

除了设置电平、偏移和频率的基本控件外，更高级的控件允许您扫描一系列频率。与频谱峰值保持选项相结合，这成为测试放大器和滤波器响应的强大工具。

当满足各种条件（例如示波器触发或模板极限测试失败）时，触发工具允许输出一个或多个波形周期。

还包括一个 14 位 80 MS/s 任意波形发生器 (AWG)。可以使用内置 AWG 编辑器创建或编辑 AWG 波形、从示波器迹线导入或从电子表格加载。

有关任意波形发生器 (AWG) 的更多信息 >>

PicoScope 频谱测量

将 FFT 点数增加到 100 万可提高频率分辨率并降低本底噪声。

FFT频谱分析仪

频谱视图绘制了幅度与频率的关系图，非常适合查找信号中的噪声、串扰或失真。 PicoScope 中的频谱分析仪属于快速傅里叶变换 (FFT) 类型，与传统的扫频频谱分析仪不同，它可以显示单个非重复波形的频谱。

全方位的设置使您可以控制频谱带的数量（FFT bin）、窗口类型、缩放（包括对数/对数）和显示模式（瞬时、平均或峰值保持）。

您可以在同一数据的示波器视图旁边显示多个频谱视图。可以将一整套自动频域测量添加到显示屏中，包括 THD、THD+N、SNR、SINAD 和 IMD。模板极限测试可以应用于频谱，您甚至可以结合使用 AWG 和频谱模式来执行扫频标量网络分析。

更多关于频谱分析仪的信息>>

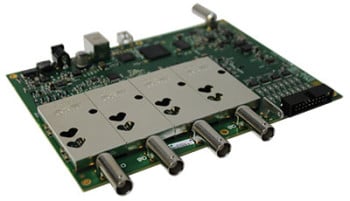

示波器前端屏蔽

信号完整性

大多数示波器的价格都是低廉的。 PicoScope 是按照规格构建的。

精心的前端设计和屏蔽可降低噪声、串扰和谐波失真。多年的示波器设计经验可以体现在改进的带宽平坦度和低失真方面。

我们对我们产品的动态性能感到自豪，并且与大多数示波器制造商不同的是，我们发布了详细的规格。结果很简单：当您探测电路时，您可以信任屏幕上看到的波形。

USB连接

USB 连接不仅可以实现高速数据采集和传输，还可以快速轻松地从现场打印、复制、保存和通过电子邮件发送数据。 USB 供电无需携带笨重的外部电源，使该套件对于移动中的工程师来说更加便携。

PicoScope 3000 系列示波器采用 SuperSpeed USB 3.0 连接，使已经优化的数据传输过程和波形更新速率变得更快。 USB 3.0 连接的其他优势包括使用 SDK 时更快地保存波形和更快地实现高达 125 MS/s 的无间隙连续流，同时示波器仍向后兼容较旧的 USB 系统。

关键词:

PicoScope 3000 系列示波器规格

示波器 — 垂直（模拟输入）
PicoScope 型号	3203D 和 MSO	3204D 和 MSO	3205D 和 MSO	3206D 和 MSO	3403D 和 MSO	3404D 和 MSO	3405D 和 MSO	3406D 和 MSO
输入通道	2 通道，BNC 单端				4通道，BNC单端
带宽（−3 dB）	50兆赫	70兆赫	100兆赫	200兆赫	50兆赫	70兆赫	100兆赫	200兆赫
上升时间（计算得出）	7.0纳秒	5.0纳秒	3.5纳秒	1.75纳秒	7.0纳秒	5.0纳秒	3.5纳秒	1.75纳秒
硬件带宽限制器	可切换，20 MHz
垂直分辨率	8位
输入范围	±20 mV 至 ±20 V 满量程，10 个范围
输入灵敏度	4 mV/div 至 4 V/div，10 个垂直格
输入耦合	交流/直流，可编程
输入特性	1 MΩ ±1%，与 14 pF ±1 pF 并联
直流精度	满量程的 ±3% ±200 μV
模拟偏移范围（垂直位置调整）	±250 mV（20 mV、50 mV、100 mV、200 mV 量程） ±2.5 V（500 mV、1 V、2 V 量程） ±20 V（5 V、10 V、20 V 量程）
偏置调整精度	±1% 偏移设置，除了 DC 精度之外
过压保护	±100V（直流+交流峰值）

示波器 — 垂直（数字输入，仅限 MSO）
输入通道	16 个通道（2 个端口，每个端口 8 个通道）
输入连接器	2.54 毫米间距，10 x 2 路连接器
最大输入频率	100 MHz（200 Mb/秒）
最小可检测脉冲宽度	5纳秒
通道间偏差	2 纳秒，典型值
最小输入转换速率	10V/微秒
输入阻抗	200kΩ±2%∥8pF±2pF
输入动态范围	±20V
过压保护	±50V
数字阈值范围	±5V
阈值分组	两个独立的阈值控制：D0...D7 和 D8...D15
阈值选择	TTL、CMOS、ECL、PECL、用户自定义
阈值精度	< ±350 mV（包括迟滞）
迟滞	<±250毫伏
最小输入电压摆幅	500 mV 峰峰值

示波器 — 水平
PicoScope 型号	3203D 和 MSO	3204D 和 MSO	3205D 和 MSO	3206D 和 MSO	3403D 和 MSO	3404D 和 MSO	3405D 和 MSO	3406D 和 MSO
最大采样率（实时）	1 GS/s（1 个模拟通道） 500 MS/s（最多 2 个模拟通道或数字端口） 250 MS/s（最多 4 个模拟通道或数字端口） 125 MS/s（所有其他组合）
最大有效采样率（重复信号）**	2.5GS/秒		5GS/秒	10GS/秒	2.5GS/秒		5GS/秒	10GS/秒
最大采样率（连续流模式）	PicoScope 软件中为 17 MS/s 使用提供的 SDK 时为 125 MS/s（取决于 PC）
最大捕获率	100,000 个波形/秒（取决于 PC）
时基范围	1 ns/格至 5000 s/格			500 ps/格至 5000 s/格	1 ns/格至 5000 s/格			500 ps/格至 5000 s/格
缓冲存储器	64 女士	128 女士	256 女士	512 女士	64 女士	128 女士	256 女士	512 女士
缓冲存储器（流）	PicoScope 软件中为 100 MS。使用提供的 SDK 时，最多可达可用的 PC 内存。
最大缓冲段	PicoScope 软件中的 10 000 个
最大缓冲段	130 000 使用 SDK	250 000 using SDK	500 000 using SDK	1 000 000 using SDK	130 000 using SDK	250 000 using SDK	500 000 using SDK	1 000 000 using SDK
Timebase accuracy	±50 ppm		±2 ppm		±50 ppm		±2 ppm
Timebase drift per year	±5 ppm		±1 ppm		±5 ppm		±1 ppm
Sample jitter	3 ps RMS typical
ADC sampling	Simultaneous on all enabled channels

* A digital port consists of 8 digital channels, D0–7 or D8–15
** ETS mode on channel A only

Dynamic performance (typical)
PicoScope Model	3203D & MSO	3204D & MSO	3205D & MSO	3206D & MSO	3403D & MSO	3404D & MSO	3405D & MSO	3406D & MSO
Crosstalk	Better than 400:1 up to full bandwidth (equal voltage ranges)
Harmonic distortion	< −50 dB at 100 kHz full scale input
SFDR	52 dB typical at 100 kHz full scale input (except ±20 mV range: 44 dB)
Noise	110 µV RMS		160 µV RMS		110 µV RMS		160 µV RMS
Noise	(typical, on ±20 mV range)
Bandwidth flatness	+0.3 dB, −3 dB from DC to full bandwidth, typical

Triggering – general
Source	Analog channels, EXT trigger (not MSOs), digital channels (MSOs only)
Trigger modes	None, auto, repeat, single, rapid (segmented memory)
Maximum pre–trigger capture	Up to 100% of capture size
Maximum post–trigger delay	Up to 4 billion samples (selectable in 1 sample steps)
Trigger rearm time	< 0.7 µs at 1 GS/s sampling rate
Maximum trigger rate	Up to 10,000 waveforms in a 6 ms burst at 1 GS/s sampling rate, typical

Triggering – analog channels
Advanced triggers	Edge, window, pulse width, window pulse width, dropout, window dropout, interval, logic, runt pulse
Trigger types (ETS mode)	Rising edge, falling edge (Ch A only)
Trigger sensitivity	Digital triggering provides 1 LSB accuracy up to full bandwidth of scope
Trigger sensitivity (ETS mode)	10 mV p-p typical (at full bandwidth)

Triggering – EXT trigger input, not MSO models
Connector type	Front panel BNC
Advanced triggers	Edge, pulse width, dropout, interval, logic
Input characteristics	1 MΩ \|\| 14 pF
Bandwidth	50 MHz	70 MHz	100 MHz	200 MHz	50 MHz	70 MHz	100 MHz	200 MHz
Threshold range	±5 V
Coupling	DC
Overvoltage protection	±100 V (DC + AC peak)

Triggering – digital channels, MSO models only
Source	D0 to D15
Trigger types	Pattern, edge, combined pattern and edge, pulse width, dropout, interval, logic

Function generator
Standard output signals	Sine, square, triangle, DC voltage, ramp, sinc, Gaussian, half-sine, white noise, PRBS
Standard signal frequency	DC to 1 MHz
Sweep modes	Up, down, dual with selectable start / stop frequencies and increments
Triggering	Free-run, or from 1 to 1 billion counted waveform cycles or frequency sweeps. Triggered from scope trigger or manually.
Output frequency accuracy	As oscilloscope
Output frequency resolution	< 0.01 Hz
Output voltage range	±2 V
Output voltage adjustment	Signal amplitude and offset adjustable in approximate 1 mV steps within overall ±2 V range
Amplitude flatness	< 0.5 dB to 1 MHz typical
DC accuracy	±1% of full scale
SFDR	> 60 dB 10 kHz full scale sine wave
Output impedance	600 Ω
Connector type	Front panel BNC (non-MSO models) Rear panel BNC (MSO models)
Overvoltage protection	±20 V

Arbitrary waveform generator
Update rate	20 MS/s
Buffer size	32 kS
Resolution	12 bits (output step size approximately 1 mV)
Bandwidth	> 1 MHz
Rise time (10% to 90%)	< 120 ns

Other AWG specifications as function generator

Probe compensation output
Impedance	600 Ω
Frequency	1 kHz
Level	2 V pk-pk, typical

Spectrum analyzer
Frequency range	DC to maximum bandwidth of scope
Display modes	Magnitude, peak hold, average
X axis	Linear or log 10
Y axis	Logarithmic (dbV, dBu, dBm, arbitrary) or linear (volts)
Windowing functions	Rectangular, Gaussian, triangular, Blackman, Blackman–Harris, Hamming, Hann, flat-top
Number of FFT points	Selectable from 128 to 1 million in powers of 2

Math channels
General functions	−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, derivative, integral, delay
Filter functions	Low pass, high pass, band stop, band pass
Graphing functions	Frequency, duty cycle
Multi-waveform functions	Min, max, average, peak
Operands	All analog and digital input channels, reference waveforms, time, constants, pi

Automatic measurements (analog channels only)
Oscilloscope mode	AC RMS, true RMS, cycle time, DC average, duty cycle, falling rate, fall time, frequency, high pulse width, low pulse width, maximum, minimum, peak to peak, rise time, rising rate
Spectrum mode	Frequency at peak, amplitude at peak, average amplitude at peak, total power, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD
Statistics	Minimum, maximum, average, standard deviation

Serial decoding
Protocols	1-Wire, ARINC 429, CAN, CAN FD, DALI, DCC, DMX512, Ethernet (10BaseT, 100BaseTX), FlexRay, I²C, I²S, LIN, Manchester, MODBUS, PS/2, SENT, SPI, UART/RS-232, USB 1.0

Mask limit testing
Statistics	Pass/fail, failure count, total count

Display
Interpolation	Linear or sin(x)/x
Persistence modes	Digital color, analog intensity, fast, custom

Miscellaneous
Output file formats	BMP, CSV, GIF, JPEG, MATLAB 4, PDF, PNG, PSDATA, PSSETTINGS, TXT
Output functions	Copy to clipboard, print

Software
Windows software	PicoScope for Windows Software development kit (SDK) Windows 7, 8 or 10 recommended (read more)
macOS software	PicoScope for macOS Software development kit (SDK) OS versions: see release notes
Linux software	PicoScope for Linux Software development kit (SDK) See Linux Software & Drivers for details of supported distributions
Languages	Chinese (simplified), Chinese (traditional), Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese, Romanian, Russian, Spanish, Swedish, Turkish

Physical specifications
Dimensions	190 mm x 170 mm x 40 mm (including connectors)
Weight	< 0.5 kg
Temperature range	Operating: 0 °C to 40 °C (15 °C to 30 °C for stated accuracy). Storage: –20 °C to 60 °C
Humidity range	Operating: 5% RH to 80% RH non-condensing. Storage: 5% RH to 95% RH non-condensing
Altitude range	Up to 2000 m
Pollution degree	2

General
包装内容	PicoScope 3000D 系列示波器 2 个或 4 个可切换 10:1/1:1 示波器探头快速入门指南 USB 3.0 电缆交流电源适配器（仅限 4 通道型号） TA136 数字电缆（仅限 MSO） 2 个 TA139 包 10 个逻辑测试夹（仅限 MSO）
电脑连接	USB 3.0 超高速（兼容 USB 2.0）
电源要求	由单个 USB 3.0 端口或两个 USB 2.0 端口供电。 4 通道型号：随附交流适配器，可与供电电流小于 1200 mA 的 USB 端口配合使用
安全认证	设计符合 EN 61010-1:2010
EMC 认证	经过 EN 61326-1:2006 和 FCC Part 15 Subpart B 测试
环境审批	符合 RoHS 和 WEEE 要求
保修单	5年
