输出频率范围：2GHz至40 GHz
SFDC0204C：2至4GHz
SFDC0408C：4至8GHz
SFDC0818C：8至18GHz
SFDC1826C：18至26.5GHz
SFDC2640C：26.5至40GHz
SFDC1840C：18至40GHz
倍频程量级的射频覆盖(S、C、X、Ku和Ka)
瞬时信号带宽高达2GHz以上
具有幅度均衡和群时延均衡功能
多种常用中频和带宽组合
优异的相噪指标（40GHz）：≤-100dBc/Hz@10KHz
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
同厂商产品
输出射频频率380MHz至18GHz频率捷变时间≤1ms（任意调谐步进下）输出频率步进1MHz输出频率误差±≤1×10-7标称值＋2Hz（采用内部参考时钟）SSB相位噪声≤-95dBc/Hz@100KHz（380MHz～6GHz）≤-85dBc/Hz@100KHz（6GHz～18GHz）近边带杂散≤-50dBc（偏离中心频率100KHz）模拟带宽250MHz中频信号中心频率300MHz
射频信号频率范围8至18和33至38GHz双通道变频频率步进10Hz频率切换时间75us带宽500MHz-2000MHz输出功率+20dBm输出谐波抑制50dBc具有内外参考切换功能方便组成多通道相参收发系统
SFUC-C系列 微波上变频器|中星联华|中星联华科技（北京）有限公司 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

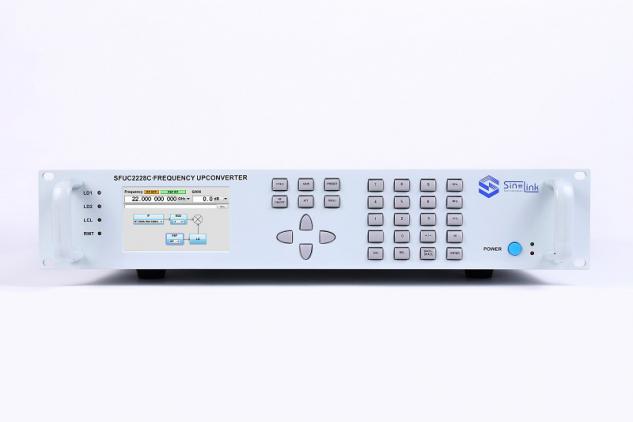

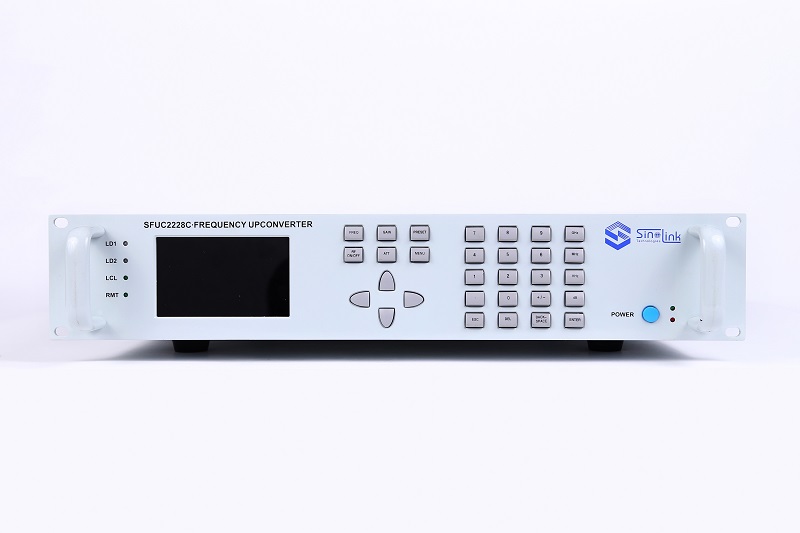

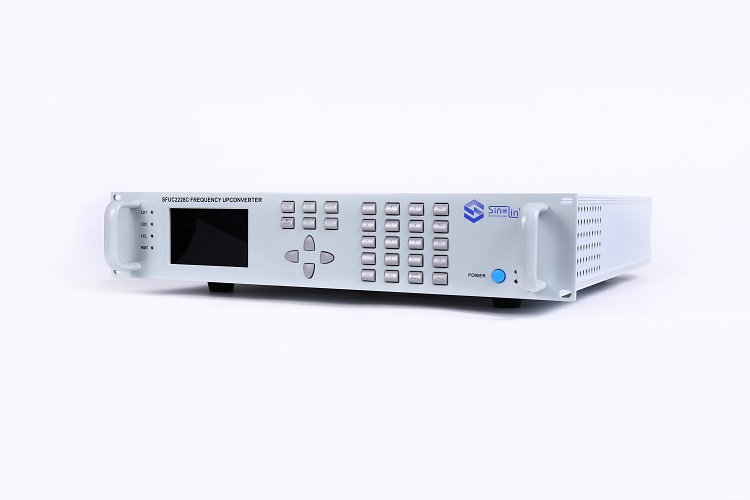

SFUC-C系列微波上变频器是一款高性能、高可靠、射频信号范围覆盖倍频程的卫星通信专用宽带变频器。其频率步进精确到1Hz，有多种中频和信号带宽可以选择。内置自检及组合报警功能，适于长时间不间断使用，安全可靠。该变频器主要用于卫星通信系统、信号监测系统和电子对抗系统，具有优良的相噪，杂波抑制和带内平坦度等指标。能为所有的视频或者数据通信提供透明的射频传输通道。所有的控制命令都可以通过本地面板设置或经过网络远端设置。标准的2U机箱结构。
应用:卫星通信/雷达/卫星地面站/小卫星/调制解调器测试
SFUC-C系列倍频程上变频器特点：
1.倍频程量级的射频覆盖(S、C、X、Ku和Ka)
2.瞬时信号带宽高达2GHz以上
3.具有幅度均衡和群时延均衡功能
4.多种常用中频和带宽组合
5.优异的相噪指标（40GHz）：≤-100dBc/Hz@10KHz
6.具有内外参考切换功能
7.具有网络控制功能
8.内置自检及组合报警功能
关键词:
中星联华
上变频器
卫星通信
雷达
调制解调
卫星地面站
SFUC-C系列微波上变频器主要技术指标 | |||||||
SFUC0204C | SFUC0408C | SFUC0818C | SFUC1826C | SFUC2640C | SFUC1840C | ||
输出特性 | 输出频率范围 | 2～4GHz | 4～8GHz | 8～18GHz | 18～26.5GHz | 26.5～40GHz | 18～40GHz |
输出P-1功率 | ≥15dBm | ≥15dBm | ≥15dBm | ≥15dBm | ≥13dBm | ≥13dBm | |
频率调节步进 | 1Hz | ||||||
输出IM3 | ≤-36dBc (△5MHz,最大增益,输出功率:20dBm) | ||||||
输出端口驻波比 | ≤1.4 | ≤1.4 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.2 | |
输出阻抗 | 50Ω | ||||||
射频信号监测 | -20dBc (典型值) | ||||||
输入特性 | 输入频率 | 70±20MHz,140±40MHz,1.2±0.25GHz,1.2±0.5GHz, 1.8±1GHz(可选择单个或者多个中频输入) | |||||
最大输入功率 | +10dBm(工作) | ||||||
输入阻抗 | 50Ω | ||||||
输入端口驻波比 | ≤1.4 | ||||||
变频特性 | 增益 | 0～30dB | |||||
增益调节步进 | 0.1dB | ||||||
增益精度 | ≤±1dB | ||||||
增益稳定度 | ≤±0.5dB/天(恒温预热) | ||||||
增益平坦度 | ≤±0.3dB/40MHz, ≤±0.5dB/80MHz, ≤±1dB/500MHz, ≤±1.5dB/1000MHz, ≤±2dB/2000MHz | ||||||
带内变频杂波 | 信号相关 | ≤-60dBc (0dBm输出,不包含输出谐波) | |||||
信号无关 | ≤-60dBm | ||||||
群时延 | 线性: ≤0.03ns/MHz | ||||||
AM/PM转换 | ≤0.1º/dB (最大增益,0dBm输出) | ||||||
频谱特性 | 不倒置 | ||||||
射频关断特性 | ≥80dB | ||||||
相位噪声dBc/Hz | ≤-50@10Hz | ≤-50@10Hz | ≤-50@10Hz | ≤-50@10Hz | ≤-50@10Hz | ≤-50@10Hz | |
≤-80@100Hz | ≤-80@100Hz | ≤-80@100Hz | ≤-75@100Hz | ≤-75@100Hz | ≤-75@100Hz | ||
≤-105@1KHz | ≤-100@1KHz | ≤-95@1KHz | ≤-95@1KHz | ≤-95@1KHz | ≤-95@1KHz | ||
≤-110 @10KHz | ≤-105 @10KHz | ≤-102 @10KHz | ≤-100@10KHz | ≤-100@10KHz | ≤-100@10KHz | ||
≤-110@100KHz | ≤-105@100KHz | ≤-102@100KHz | ≤-100@100KHz | ≤-100@100KHz | ≤-100@100KHz | ||
≤-115@1MHz | ≤-115@1MHz | ≤-108@1MHz | ≤-108@1MHz | ≤-105@1MHz | ≤-105@1MHz | ||
参考特性 | 内部参考频率稳定度 | ±2e-8 (0℃～+50℃,30分钟预热后) | |||||
内部参考频率精度 | 0.05ppm | ||||||
内部参考输出功率 | 5±2dBm，50Ω，10MHz，正弦波 | ||||||
外部参考输入功率 | 5±2dBm，50Ω，10MHz，正弦波 | ||||||
参考相噪 | ≤-125dBc/Hz@10Hz | ||||||
物理特性 | 输入输出端口 | 射频输入：2.92mm K-KFD | |||||
中频输出：SMA-KFD | |||||||
监测中频输出：SMA-KFD | |||||||
外部参考输入：BNC female | |||||||
内部参考输出：BNC female W | |||||||
控制接口 | RJ-45（TCP/IP over Ethernet ）/RS422 | ||||||
供电 | AC,176～264VAC，45Hz～65Hz，功耗60W | ||||||
体积/重量 | 2U：483mm*90mm*550mm 15Kg | ||||||
环境 | 工作 | 温度：0℃～+50℃ | |||||
湿度：最高95% @30°C, 不结露 | |||||||
高度：3000米 | |||||||
非工作 | 温度：-30℃～+70℃ | ||||||
湿度：最高95% @40°C, 不结露 | |||||||
高度：12000米 | |||||||
振动与冲击：普通公路运输/空运 | |||||||
手册
发表时间：2024-03-01
中星联华科技（北京）有限公司
网址：www.sinolink-technologies.com
地址：北京经济技术开发区荣华南路15号院中航技广场C座5层、14层
售前咨询：400-1818-879
电话：010-81028321
传真：010-81028322
邮箱：sales@sinolink-technologies.com
代理渠道：
1.中国大陆地区
北京东方中科集成科技股份有限公司
电话: 010-68715566
公司网站:https://www.dfzk.com
地址: 北京市海淀区阜成路67号银都大厦12层
--------------------------------------------------------------------------------------------------------------------------
2.台湾、东南亚地区
艾尔锜科技股份有限公司
电话：+886-2-7729 6766
传真： +886-2-7729 5766
地址：234新北市永和区福和路275号8楼
SFUC-C系列倍频程上变频器选件信息 | ||
选件名称 | 选件型号 | 选件说明 |
RF射频输出范围选件 | SFUC0204C | 射频输出2-4GHz |
SFUC0408C | 射频输出4-8GHz | |
SFUC0818C | 射频输出8-18GHz | |
SFUC1826C | 射频输出18-26.5GHz | |
SFUC2640C | 射频输出26.5-40GHz | |
SFUC1840C | 射频输出18-40GHz | |
IF/BW中频/带宽选件 | SFUC-MA | 中频输入为70±20MHz |
SFUC-MB | 中频输入为140±40MHz | |
SFUC-MC | 中频输入为1.2±0.25GHz | |
SFUC-MD | 中频输入为1.2±0.5GHz | |
SFUC-ME | 中频输入为1.8±1GHz | |
ATT110选件 | SFUC-ATT110 | 最小输出信号功率低至-100dBm |
自检及组合报警选件 | SFUC-ST |
|
