频率3GHz至18GHz
调谐时间200us（Typ），350us（Max）
相位噪声≤-95dBc/Hz@10kHz（典型值，采用内部参考时钟）
中频频率76.8MHz
中频带宽500kHz和40MHz可选
中镜频抑制≥100dB
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
同厂商产品
频率20MHz至18GHz调谐时间200us相位噪声≤-120dBc/Hz@10kHz（典型值，采用内部参考时钟）中频频率76.8/70MHz中频带宽500/300kHz和40/20MHz可选中镜频抑制≥100dB
频率6GHz至26.5GHz调谐时间350us（Typ），500us（Max）相位噪声≤-85dBc/Hz@10kHz（典型值，采用内部参考时钟）中频频率160MHz/3.5GHz&4.9GHz中频带宽80MHz/1GHz中镜频≥95dB

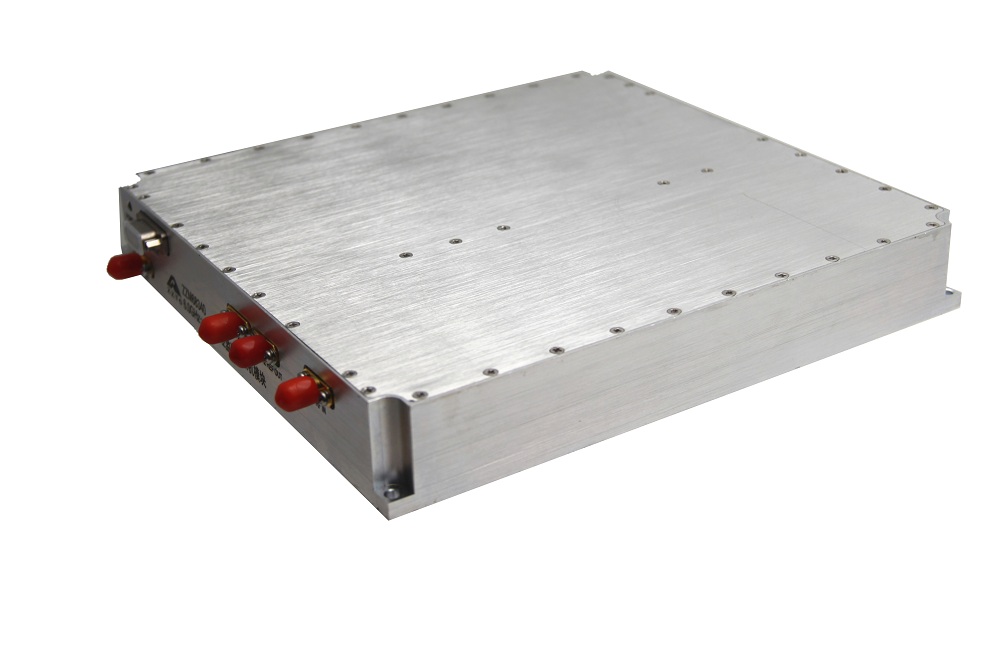

ZZM68336 3GHz至18GHz 监测接收机模块/射频前端/下变频器|众志天成 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
支持MGC控制
支持前置预选功能
支持射频信号监测接收与测向功能
具有低噪声、常规、低失真三种工作模式
支持内外部参考时钟和参考时钟输出功能
具有上电自检、本振失锁、过功率、过温告警等功能
电子对抗
射频微波测试仪表
频谱分析仪、信号分析仪
无线电监测、侦察及频谱管理
适用于3GHz～18GHz宽带无线信号接收
规格 | 指标 |
接收频率范围 | 3GHz～18GHz |
调谐时间 | 200us（Typ），350us（Max） |
调谐分辨率 | 10kHz |
调谐频率误差 | ≤1×10-7×标称值+10Hz（采用内部参考时钟） |
相位噪声 | ≤-95dBc/Hz@10kHz（典型值，采用内部参考时钟） |
噪声系数 | ≤14dB（常温，低噪声模式） |
中频频率 | 76.8MHz |
中频模拟宽带 | 500kHz和40MHz可选 |
带内波动 | ≤±1dB |
链路最大净增益 | 50dB |
MGC程控范围 | 射频衰减控制30dB，程控步进1dB；中频控制30dB，程控步进1dB |
中频抑制 | ≥100dB |
镜频抑制 | ≥100dB |
内部虚假型号 | ≤-110dBm |
二阶截点 | ≥55dBm（低失真模式） |
三阶截点 | ≥20dBm（低失真模式） |
外形尺寸 | 230mm×220mm×30mm |
监控接口 | J30J-15ZKP |
